Projekt domu domek Nieduży MINI ET (010 ET MINI)
+1
4 200 zł
Zadaj pytanie- Typ projektuWolnostojący
- StylTradycyjny
- Powierzchnia użytkowa97.48 m²
- KondygnacjeParterowy, z poddaszem
- GarażBez garażu
- DachDwuspadowy
- Odbicie lustrzaneTak
- Czas realizacji10 dni roboczych Zobacz więcej >
Opis
Zgodność z WT 2021 i Eurokodami
Ze względu na dostosowywanie projektu do standardu WT 2021, czas realizacji może się różnić od standardowego.
Skontaktuj się z nami aby poznać szczegóły dotyczące wybranego projektu.
Rzuty

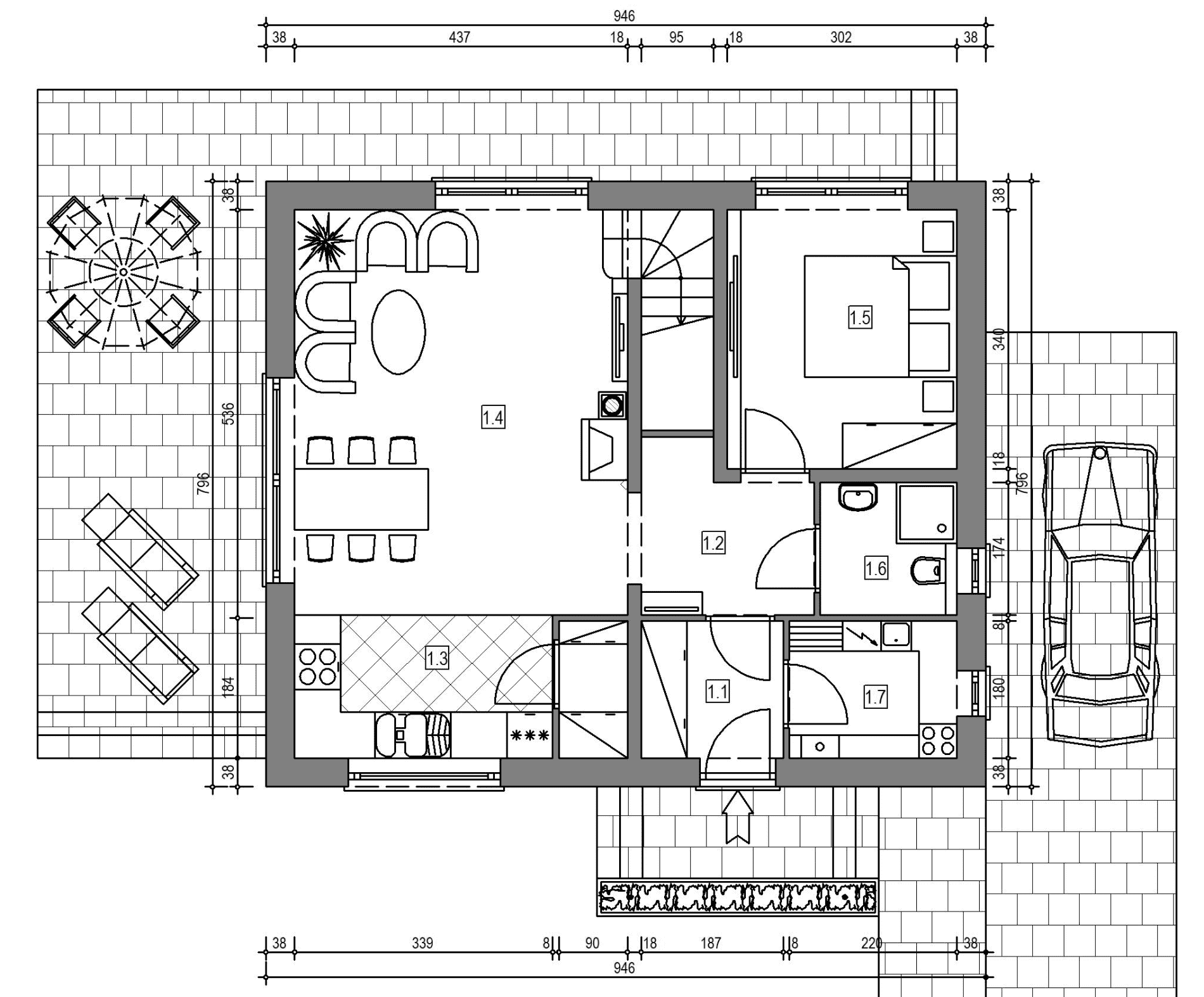

Rzut parteru
- 1.1 Przedsionek3.31
- 1.2 Hol3.89
- 1.3 Aneks kuchenny6.30
- 1.4 Pokój dzienny i schody26.09
- 1.5 Pokój10.08
- 1.6 Łazienka3.08
- 1.7 Pom. techniczne3.90

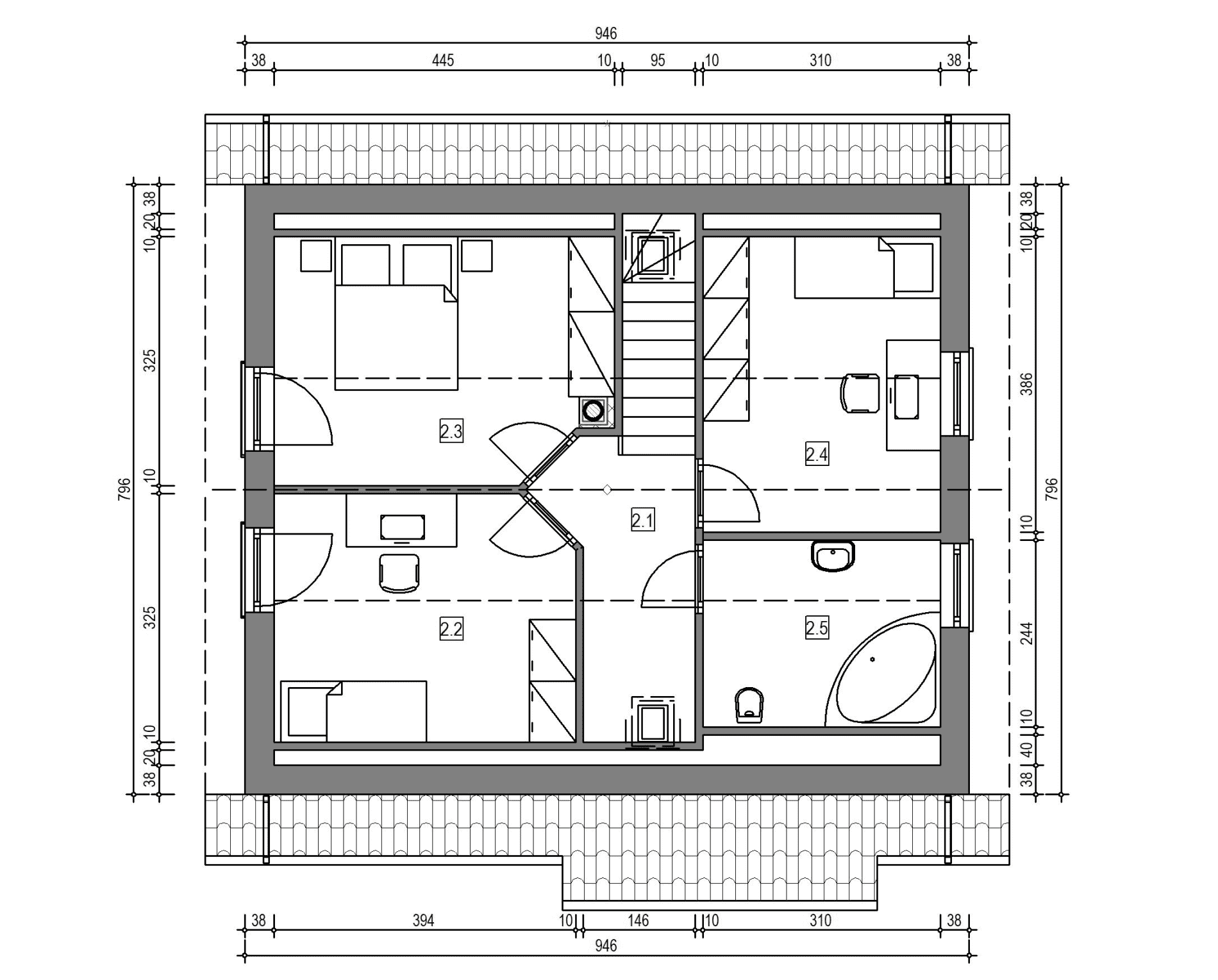

Rzut poddasza
- 2.1 Korytarz6.45
- 2.2 Sypialnia 113.49
- 2.3 Sypialnia 214.73
- 2.4 Sypialnia 312.67
- 2.5 Łazienka8.93

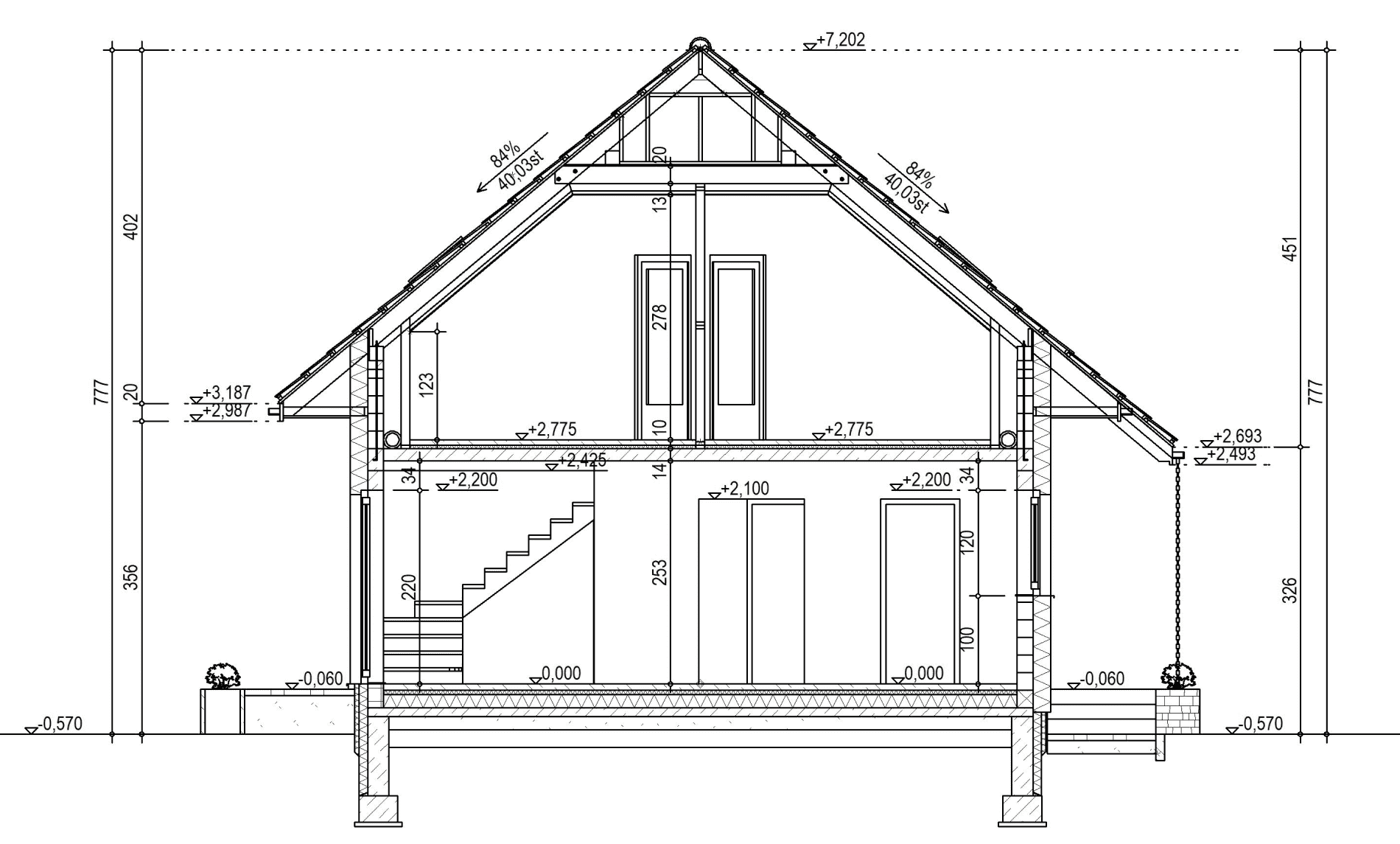

Przekrój

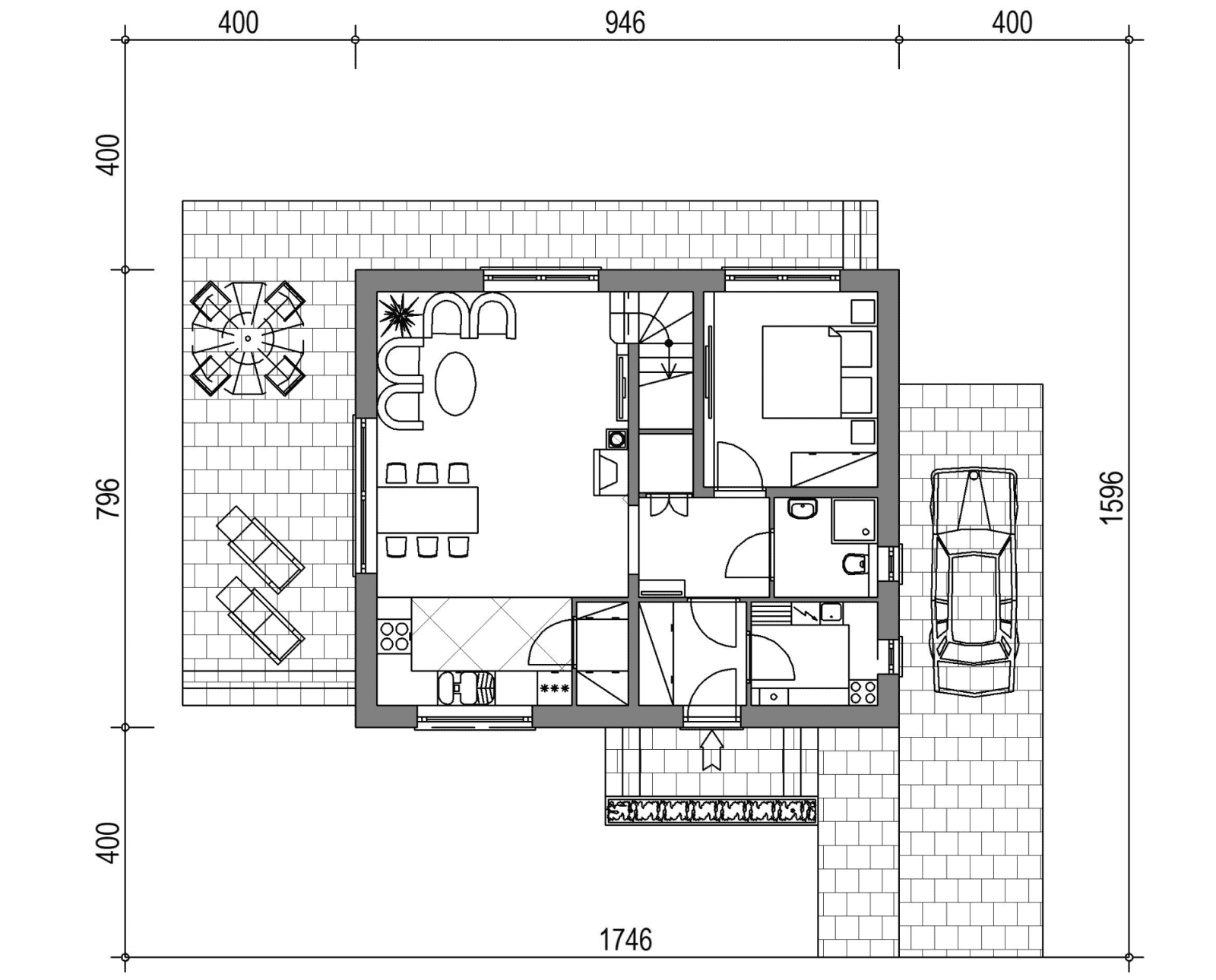

Usytuowanie na działce
Dane techniczne
- Powierzchnia użytkowa97.48 m²
- Powierzchnia zabudowy75.83 m²
- Liczba łazienek2
- Liczba pokoi4
- Kubatura449.07 m³
- Długość domu10.96 m
- Szerokość domu7.96 m
- Wysokość domu7.82 m
- Minimalne wymiary działki17.46 x 15.96m
- GarażBez garażu
- Rodzaj dachuDwuspadowy
Instalacja grzewcza
- Instalacja opcjonalna
Zawartość projektu
Co zawiera projekt:
Projekt arch. - budowlany:
-część opisowa i rysunkowa:
- elewacje,
- rzuty,
- przekroje.
Projekt techniczny:
- konstrukcja:
- rzuty,
- przkroje,
- szczegóły konstrukcyjne
- zestawienie głównych materiałów konstr.
- założenia i wyniki obliczeń stat. – wytrz.
- instalacje: – schematy (z doborem urządzeń):
- ogrzewania,
- wentylacji,
- wody,
- kanalizacji,
- elektr.,
- dwie charakterystyki energetyczne dla dwóch źródeł ciepła.
Dodatki
Bezpłatne dodatki
GratisZestaw umów
GratisZmiany w projekcie
GratisTablica budowy
GratisDziennik budowy
