- Typ projektuWolnostojący
- Powierzchnia użytkowa94 m²
- KondygnacjeParterowy, z poddaszem
- GarażJednostanowiskowy
- Kąt nach. dachu40°
- Odbicie lustrzaneTak
- Czas realizacjido 10 dni roboczych Zobacz więcej >
Opis
Zgodność z WT 2021 i Eurokodami
Ze względu na dostosowywanie projektu do standardu WT 2021, czas realizacji może się różnić od standardowego.
Skontaktuj się z nami aby poznać szczegóły dotyczące wybranego projektu.
Opis projektu

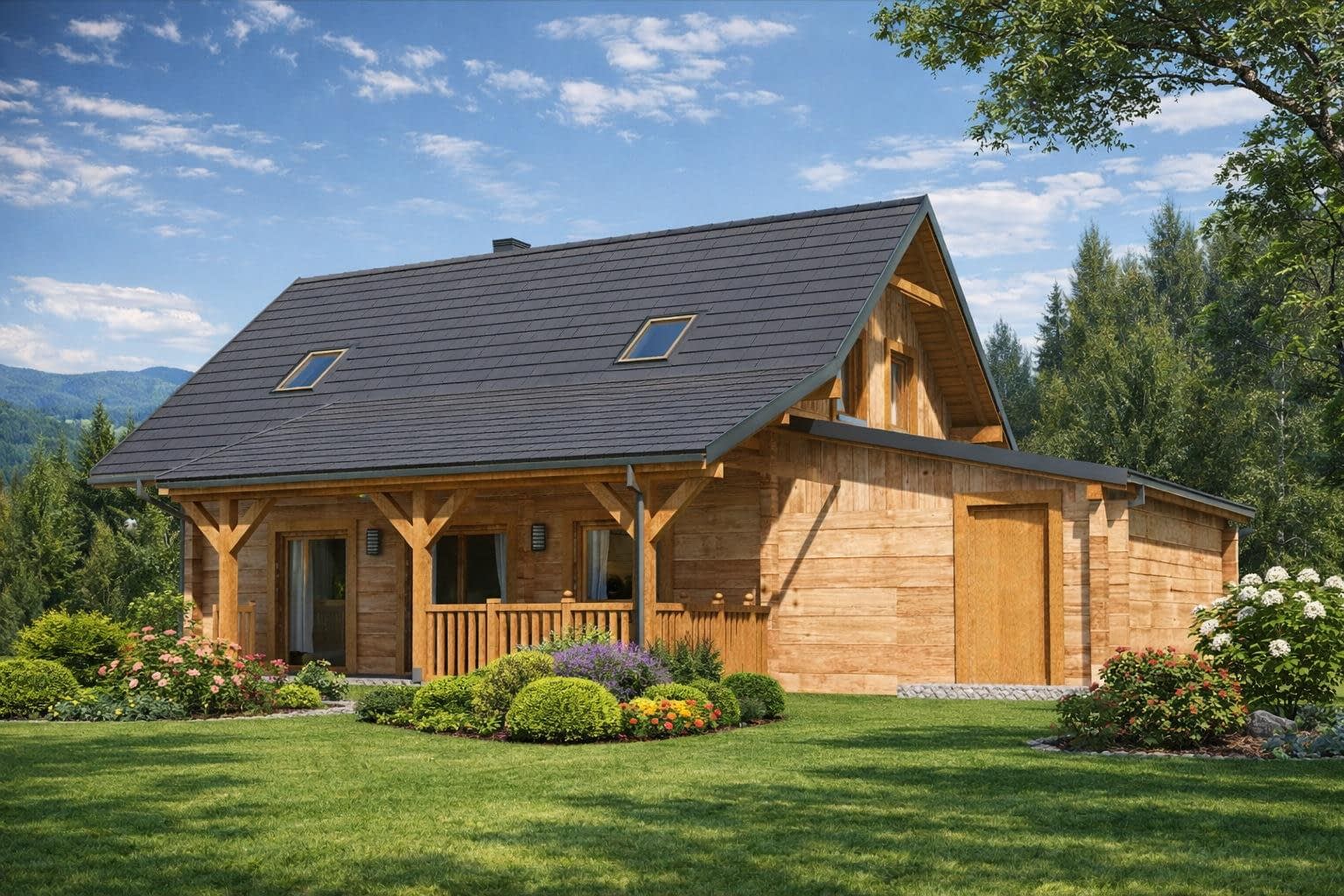

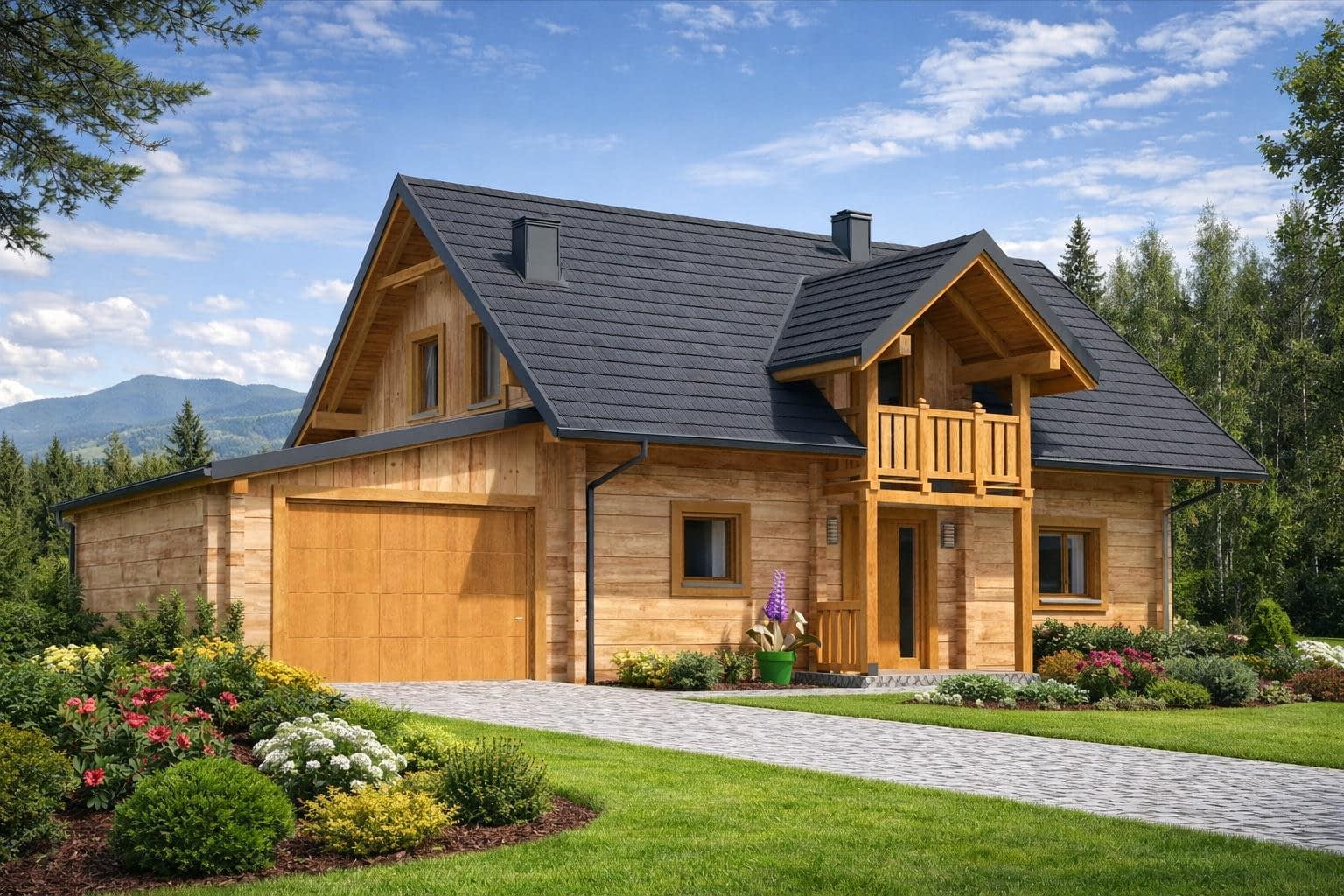

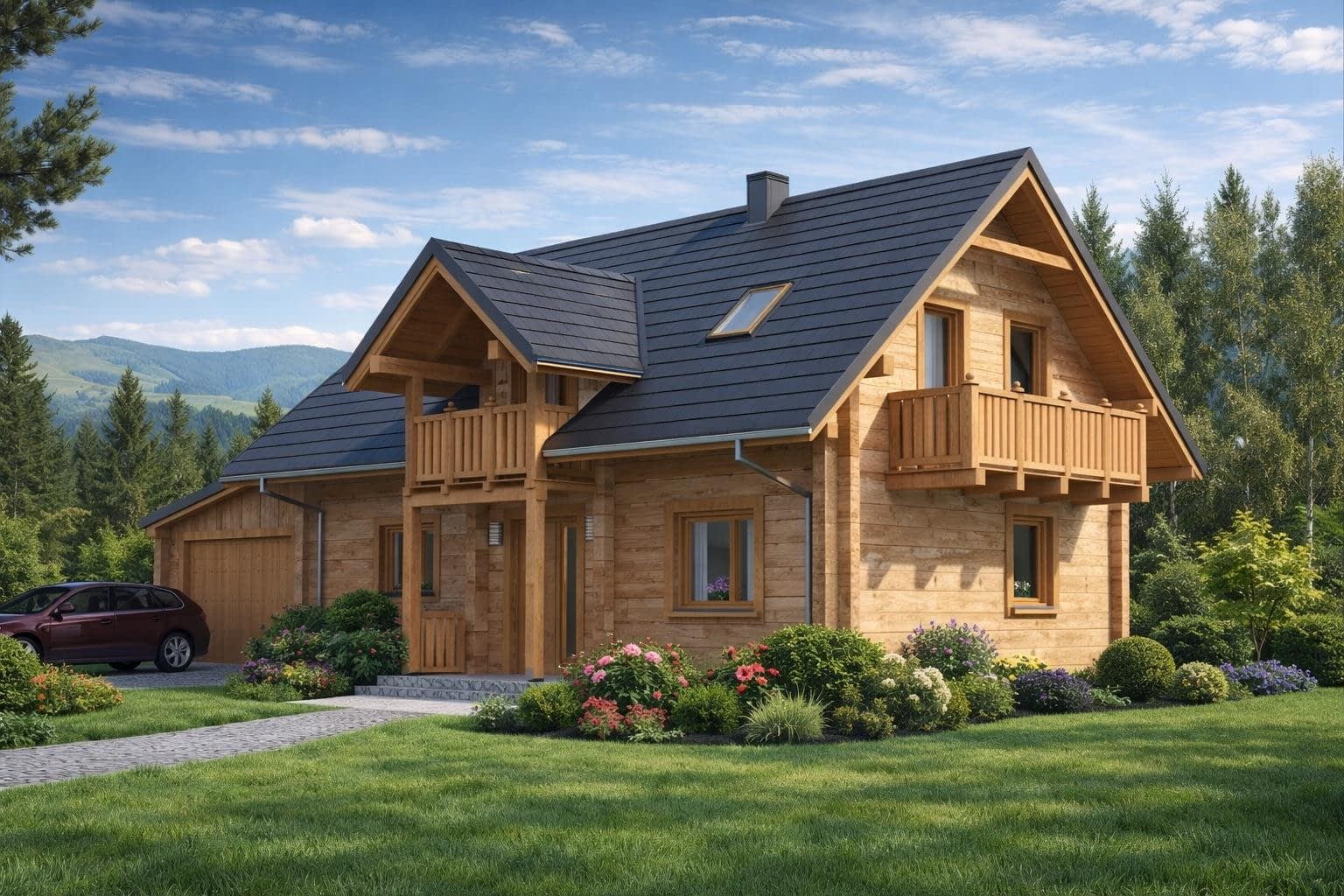

Brylę budynku zaprojektowano jako dwuczłonową, ale zarazem stanowi ona całość. Mocno zaznaczone wejście wyróżnia się na tle sąsiedniej architektury. Dom daje możliwość użytkowania tylko parteru, gdyż jast tu jedna sypialnia i łazienka. Poddasze może być użytkowane okresowo. Sypialnie na poddaszu mogą być również użytkownane jako pomieszczenia funkcyjne. Na parterze przewidziano część dzienną w skład, której wchodzi pokój dzienny, kuchnia z aneksem jadalnym. W pokoju dziennym zaprojektowano kominek, którym będzie można dogrzewać obiekt w chłodne dni. Schody na poddasze, które zaczynają się w pokoju dziennym, mimo to znajduje się z boku. Łączy ona strefę nocną i dzienną. Dodadatkowe atuty to duży garaż i wiata tarasowa. Budynek przewidziano w technologi szkieltowej dzięki czemu jest on bardzo ekonomiczny w użytkowaniu.Rzuty

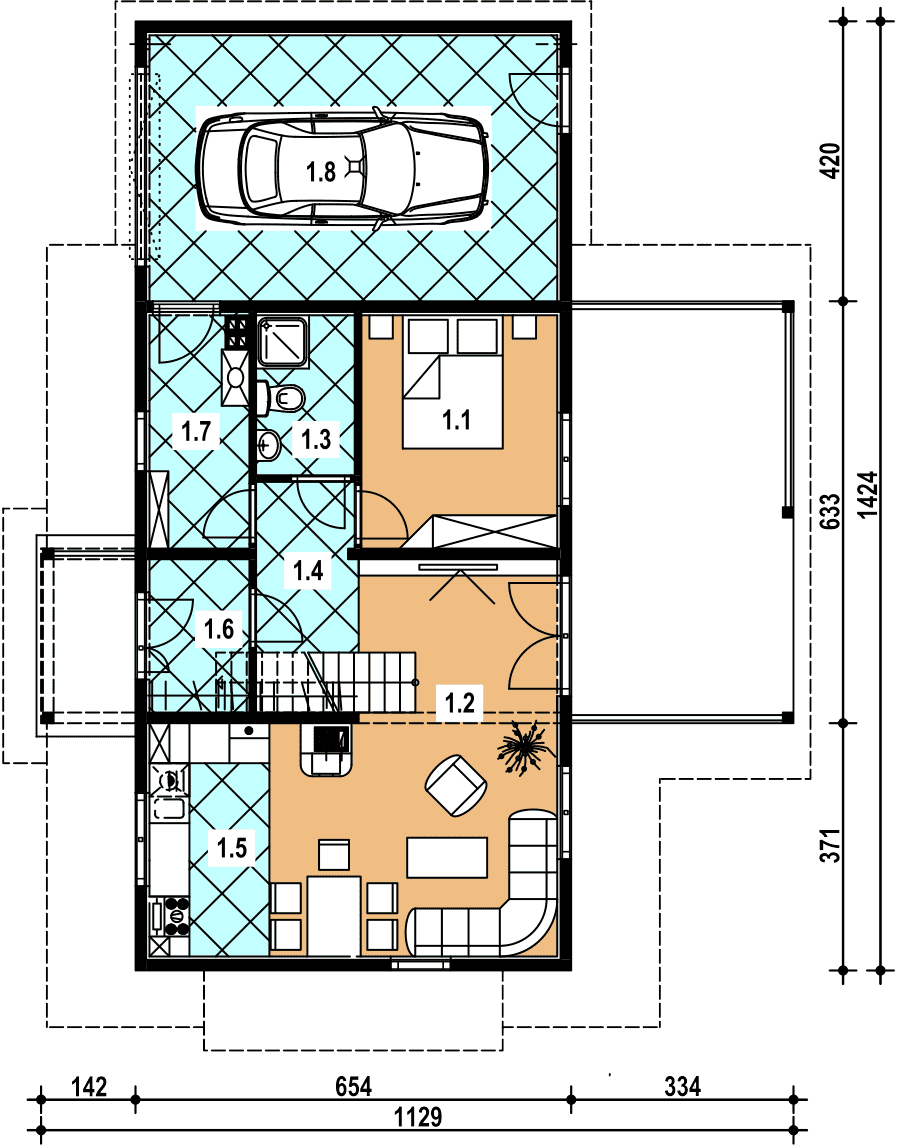

Parter
- sypialnia 10.20 pokój dzienny 21.50 łazienka 3.60 hall 4.40 kuchnia 5.90 wiatrołap 3.30 pom. gospodarcze 4.90 garaż 0.000

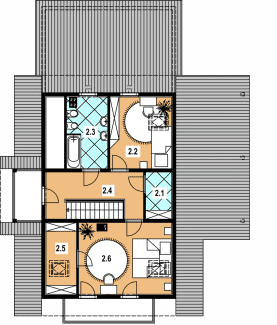

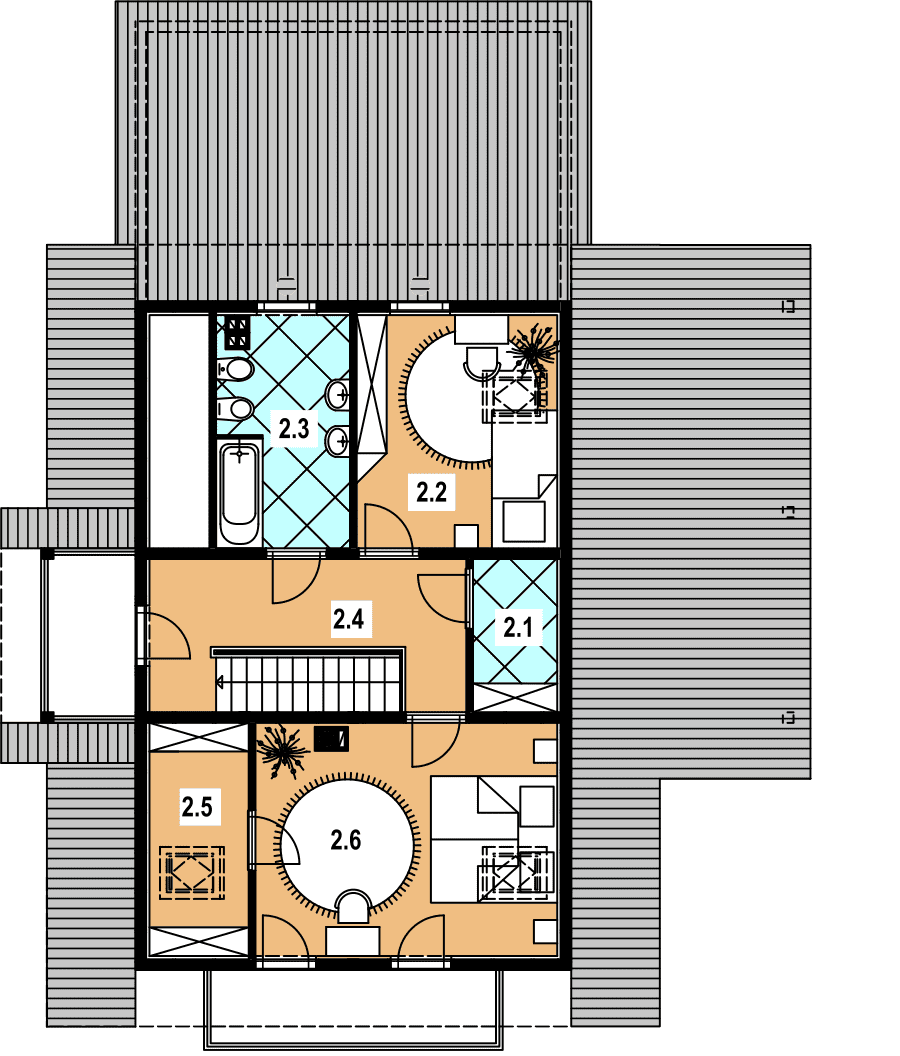

Poddasze
- sypialnia 12.90 garderoba 2.70 hall 8.90 łazienka 6.50 pom. gospodarcze 1.30 sypialnia 7.900
Dane techniczne
- Powierzchnia użytkowa94 m²
- Powierzchnia zabudowy93.1 m²
- Kubatura448 m³
- Wysokość domu7.07 m
- PoddaszeUżytkowe
- Minimalne wymiary działki22.5 x 19.5m
- GarażJednostanowiskowy
- Kąt nach. dachu40°
Zawartość projektu
Dokumentacja obejmuje 3 egzemplarze projektu architektoniczno-budowlanego oraz 3 teczki projektu technicznego.
Architektura
- Opis techniczny do części architektonicznej
- Część rysunkowa
- Zestawienie podstawowych materiałów
Konstrukcja
- Opis techniczny
- Obliczenia statyczne
- Schematy konstrukcyjne
Projekt wewnętrznej instalacji C.O.; WOD-KAN; GAZ
- Opis techniczny instalacji
- Zestawienie podstawowych materiałów
- Część rysunkowa
Projekt elektrycznych instalacji wewnętrznych
- Opis techniczny
- Część rysunkowa
Projektant dokonujący adaptacji projektu gotowego może wprowadzić w nim następujący zakres zmian bez naruszenia praw autorskich firmy:
- Zaprojektować użycie innych materiałów budowlanych na konstrukcję budynku {ściany i stropy} pod warunkiem zachowania wymagań konstrukcji i ochrony cieplnej budynku oraz jego elewacji.
- Wprowadzić zmiany w usytuowaniu niekonstrukcyjnych ścianek działowych i otworów drzwiowych wewnątrz domu.
- Wprowadzić zmiany materiałów wykończeniowych na zewnątrz oraz wewnątrz domu.
- Wprowadzić zmiany usytuowania i rodzaju armatury sanitarnej i instalacji elektrycznej.
- Wprowadzić częściowe lub całkowite podpiwniczenie budynku przy zachowaniu poziomu posadzki parteru na wysokości nie przekraczającej 60 cm ponad poziom terenu projektowanego.
- Przesuwać okna na elewacji pod warunkiem zachowania prawidłowej kompozycji elewacji polegające na zachowaniu wspólnej linii usytuowania okien nad sobą lub obok siebie.
- Projekt powiększenia lub zmniejszenia garażu może być wykonany przez projektanta adaptującego w zakresie adaptacji projektu gotowego do konkretnej działki budowlanej.
Wprowadzenie innych zmian do projektu wymaga uzyskania pisemnej zgody autora projektu, która jest wystawiana po uprzednim zgłoszeniu inwestora. Wszelkie zmiany należy nanieść na projekcie w kolorze czerwonym trwałą i czytelną techniką (lub wykonać rysunki zamienne)
Uwaga: Istnieje możliwość zakupu dodatkowego egzemplarza projektu.
Dodatki
Bezpłatne dodatki
GratisZestaw umów
GratisZmiany w projekcie
GratisTablica budowy
GratisDziennik budowy
