- Typ projektuWolnostojący
- Powierzchnia użytkowa115.3 m²
- KondygnacjeParterowy, z poddaszem, z piwnicą
- GarażJednostanowiskowy
- Kąt nach. dachu30°
- Odbicie lustrzaneTak
- Czas realizacjido 10 dni roboczych Zobacz więcej >
Opis
Zgodność z WT 2021 i Eurokodami
Ze względu na dostosowywanie projektu do standardu WT 2021, czas realizacji może się różnić od standardowego.
Skontaktuj się z nami aby poznać szczegóły dotyczące wybranego projektu.
Opis projektu

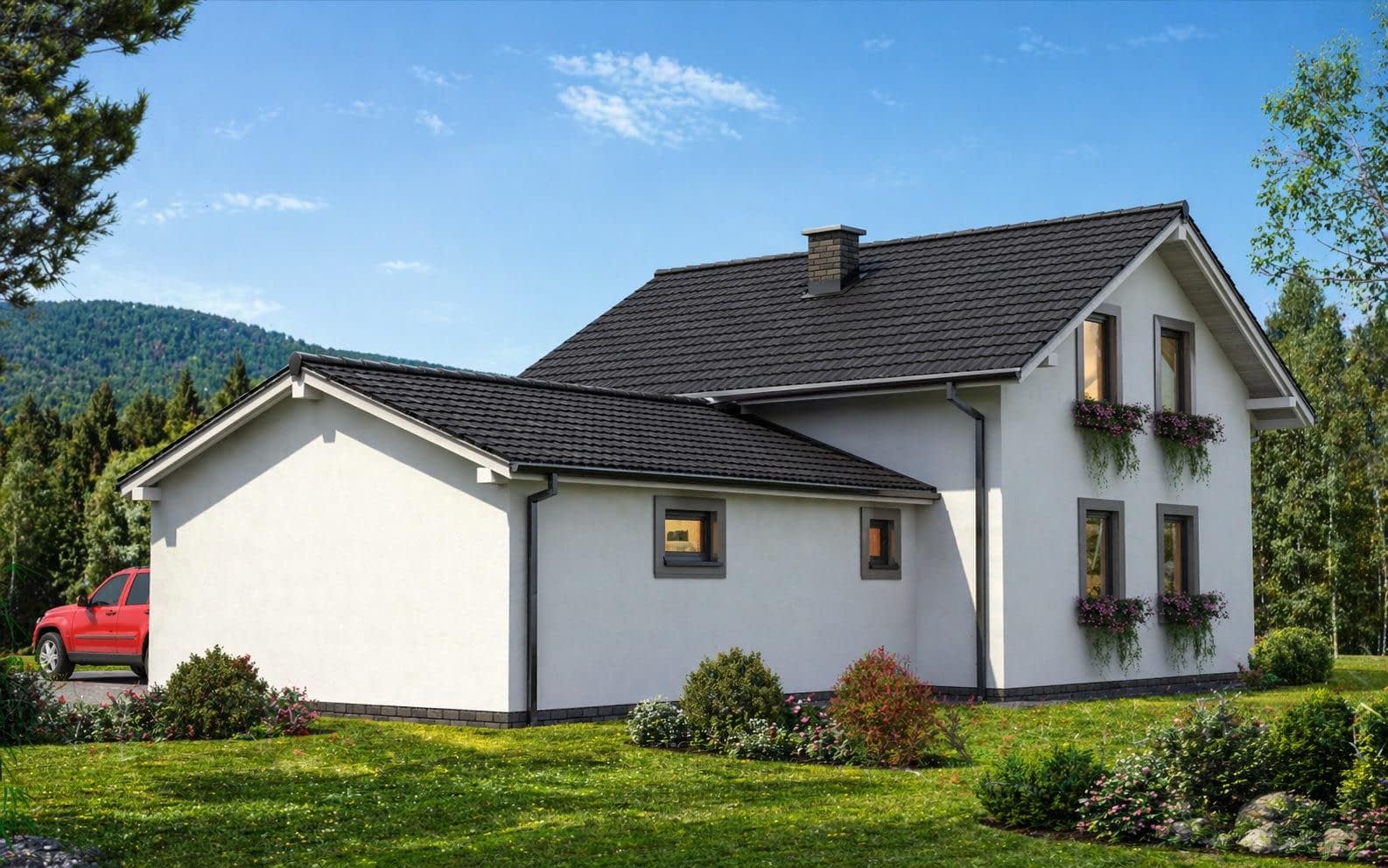

Dom w stylu skandynawskim. Tu funkcjonalność i wygoda mieszkania są najważniejsze. Prostota formy to jego kolejna cecha. Na parterze pomieszczenia do wspólnego przebywania są otwarte, aby każdy z każdym mógł przebywać razem. Kuchnia otwarta, aneks jadalny połączony z pokojem dziennym realizują tę ideą architektoniczną. Oprócz tego na parterze znajduje się duży podwójny garaż, pomieszczenie gospodarcze oraz bardzo wygodny wiatrołap. Na poddaszu zaprojektowano trzy wygodne sypialnie ze wspólną łazienką. Przy dużej sypialni przewidziano wygodną garderobę. W całym domu powierzchnia komunikacyjna jest ograniczona do minimum, przez co przy dużej ilości pomieszczeń powierzchnia budynku nie jest duża. Dzięki tym wszystkim zabiegom projektowany budynek będzie ekonomiczny w budowie. Dodając do tego, że został zaprojektowany jako dom w technologii szkieletowej, będzie on bardzo ciepły, a co za tym idzie również bardzo ekonomiczny w utrzymaniu.Rzuty

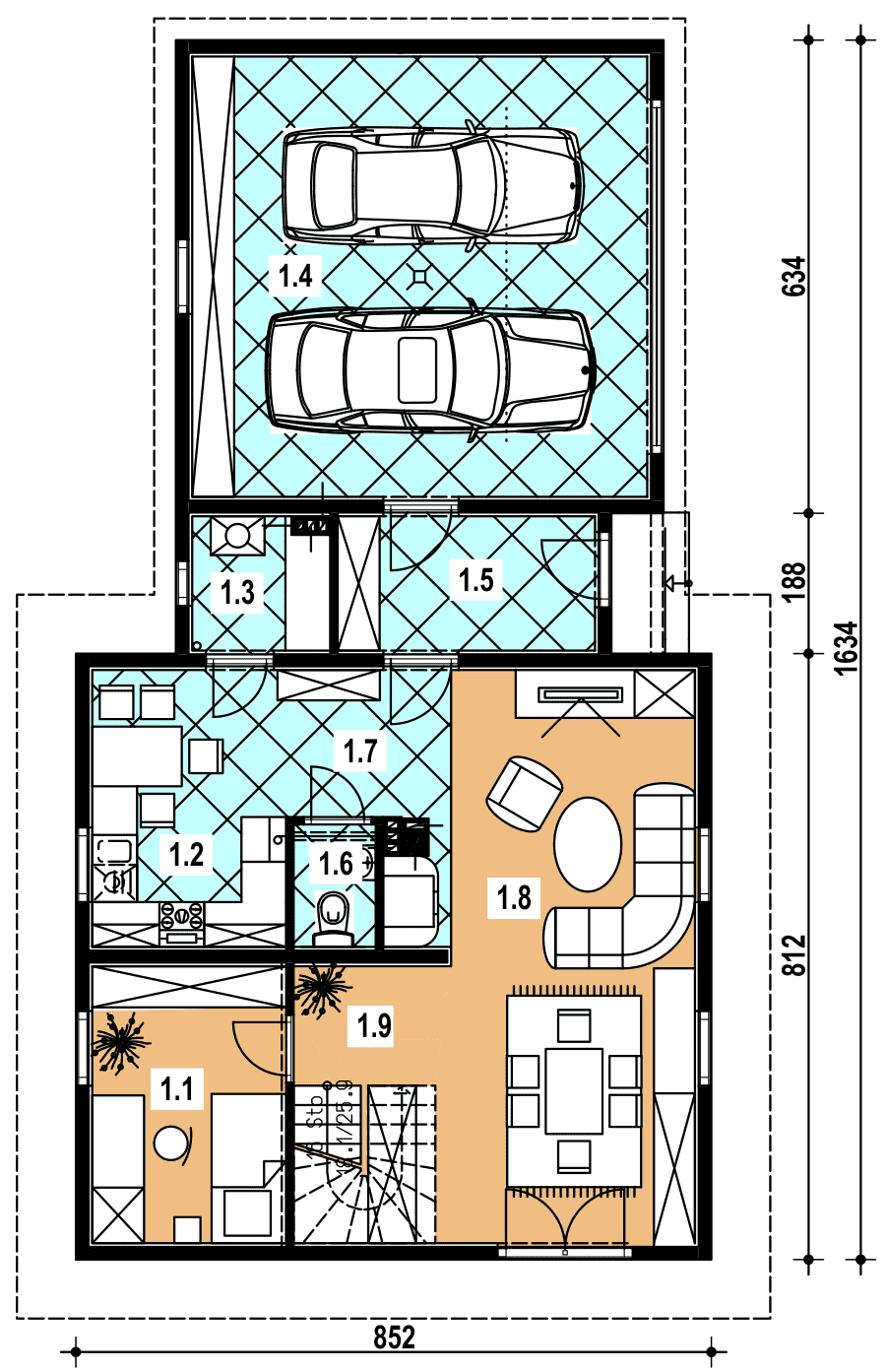

Parter
- komunikacja 5.00 pokój dzienny 27.20 hall 4.40 toaleta 1.80 wiatrołap 6.20 garaż 0.00 spiżarka 3.20 kuchnia 9.60 sypialnia 9.600

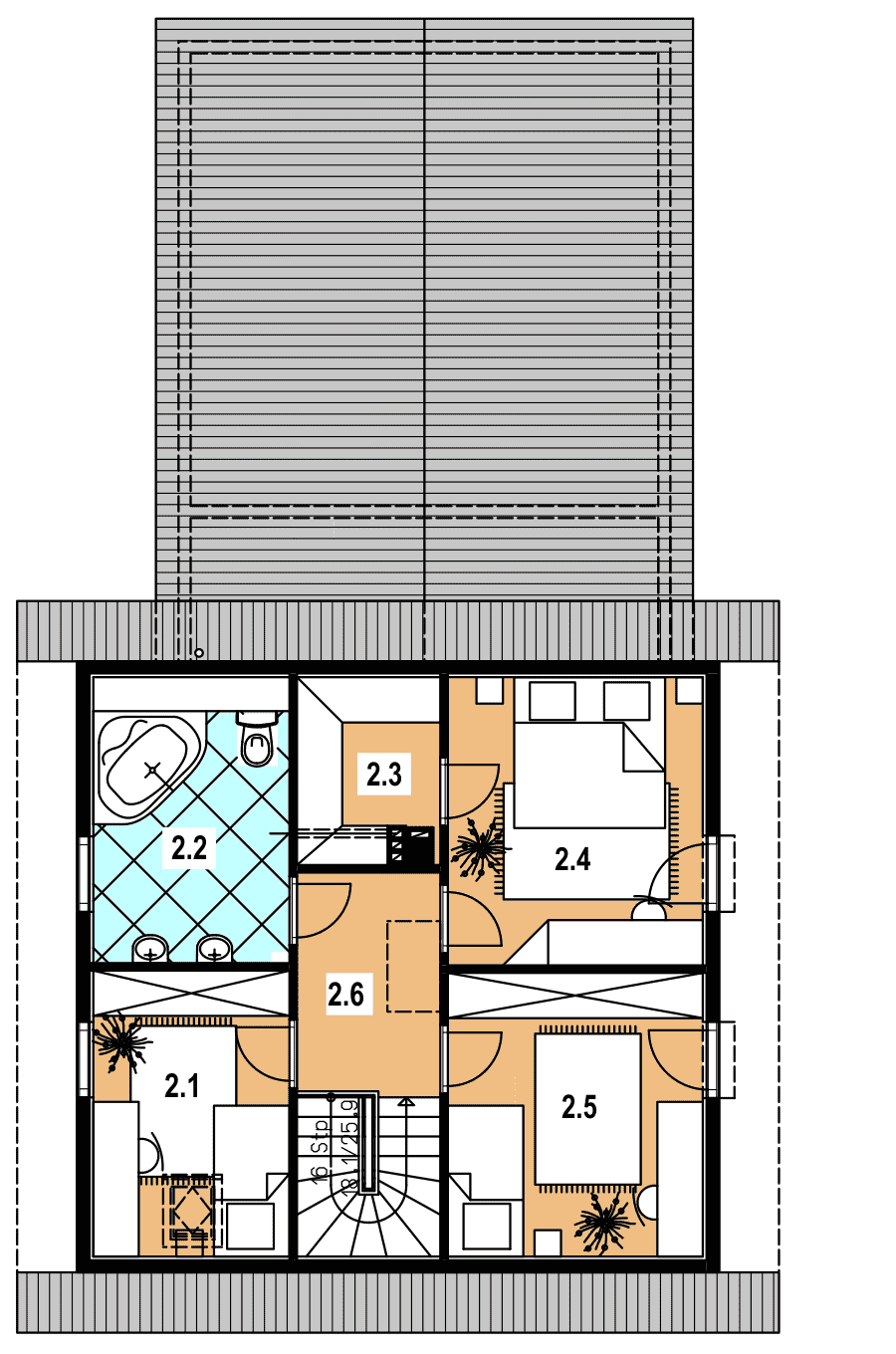

Poddasze
- sypialnia 8.20 łazienka 8.20 garderoba 3.20 sypialnia 10.60 sypialnia 10.80 sypialnia 7.300
Dane techniczne
- Powierzchnia użytkowa115.3 m²
- Powierzchnia zabudowy121.1 m²
- Kubatura602.6 m³
- Wysokość domu7.37 m
- Piwnicatak
- PoddaszeUżytkowe
- Minimalne wymiary działki25 x 17m
- GarażJednostanowiskowy
- Kąt nach. dachu30°
Zawartość projektu
Dokumentacja obejmuje 3 egzemplarze projektu architektoniczno-budowlanego oraz 3 teczki projektu technicznego.
Architektura
- Opis techniczny do części architektonicznej
- Część rysunkowa
- Zestawienie podstawowych materiałów
Konstrukcja
- Opis techniczny
- Obliczenia statyczne
- Schematy konstrukcyjne
Projekt wewnętrznej instalacji C.O.; WOD-KAN; GAZ
- Opis techniczny instalacji
- Zestawienie podstawowych materiałów
- Część rysunkowa
Projekt elektrycznych instalacji wewnętrznych
- Opis techniczny
- Część rysunkowa
Projektant dokonujący adaptacji projektu gotowego może wprowadzić w nim następujący zakres zmian bez naruszenia praw autorskich firmy:
- Zaprojektować użycie innych materiałów budowlanych na konstrukcję budynku {ściany i stropy} pod warunkiem zachowania wymagań konstrukcji i ochrony cieplnej budynku oraz jego elewacji.
- Wprowadzić zmiany w usytuowaniu niekonstrukcyjnych ścianek działowych i otworów drzwiowych wewnątrz domu.
- Wprowadzić zmiany materiałów wykończeniowych na zewnątrz oraz wewnątrz domu.
- Wprowadzić zmiany usytuowania i rodzaju armatury sanitarnej i instalacji elektrycznej.
- Wprowadzić częściowe lub całkowite podpiwniczenie budynku przy zachowaniu poziomu posadzki parteru na wysokości nie przekraczającej 60 cm ponad poziom terenu projektowanego.
- Przesuwać okna na elewacji pod warunkiem zachowania prawidłowej kompozycji elewacji polegające na zachowaniu wspólnej linii usytuowania okien nad sobą lub obok siebie.
- Projekt powiększenia lub zmniejszenia garażu może być wykonany przez projektanta adaptującego w zakresie adaptacji projektu gotowego do konkretnej działki budowlanej.
Wprowadzenie innych zmian do projektu wymaga uzyskania pisemnej zgody autora projektu, która jest wystawiana po uprzednim zgłoszeniu inwestora. Wszelkie zmiany należy nanieść na projekcie w kolorze czerwonym trwałą i czytelną techniką (lub wykonać rysunki zamienne)
Uwaga: Istnieje możliwość zakupu dodatkowego egzemplarza projektu.
Dodatki
Bezpłatne dodatki
GratisZestaw umów
GratisZmiany w projekcie
GratisTablica budowy
GratisDziennik budowy
