- Typ projektuWolnostojący
- Powierzchnia użytkowa136.6 m²
- KondygnacjeParterowy, z poddaszem, z piwnicą
- GarażBez garażu
- Kąt nach. dachu40°
- Odbicie lustrzaneTak
- Czas realizacjido 10 dni roboczych Zobacz więcej >
Opis
Zgodność z WT 2021 i Eurokodami
Ze względu na dostosowywanie projektu do standardu WT 2021, czas realizacji może się różnić od standardowego.
Skontaktuj się z nami aby poznać szczegóły dotyczące wybranego projektu.
Opis projektu

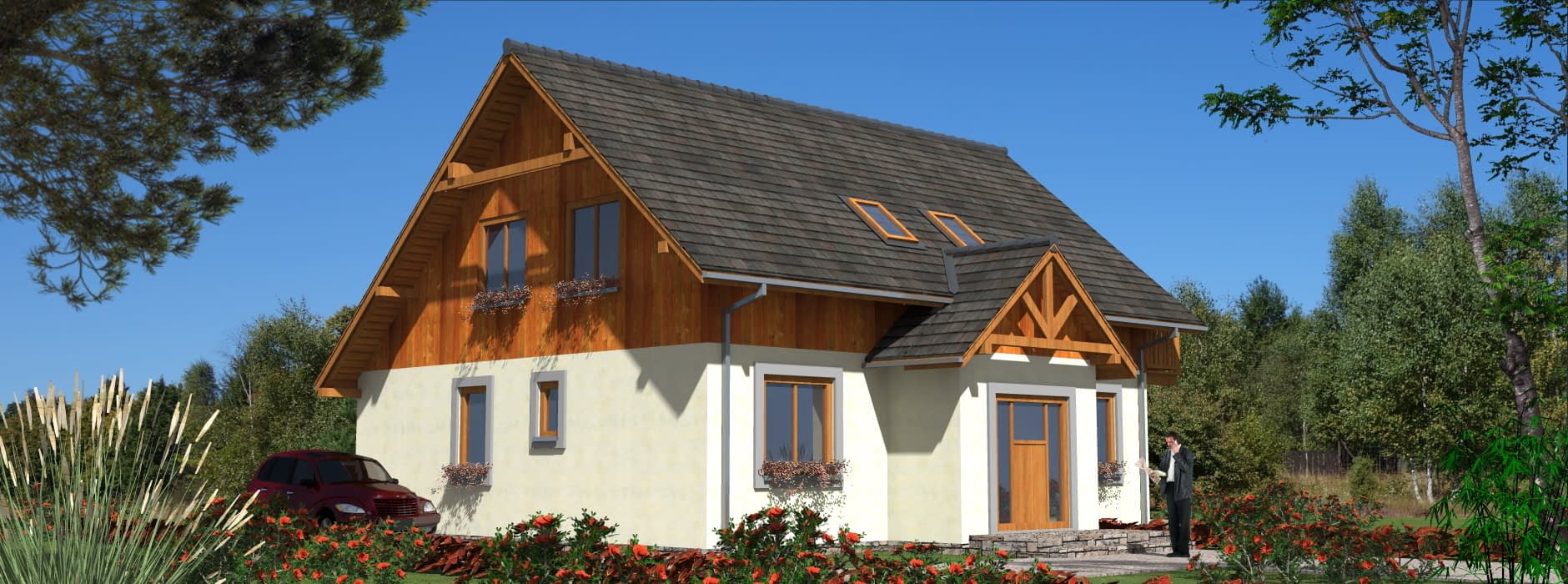

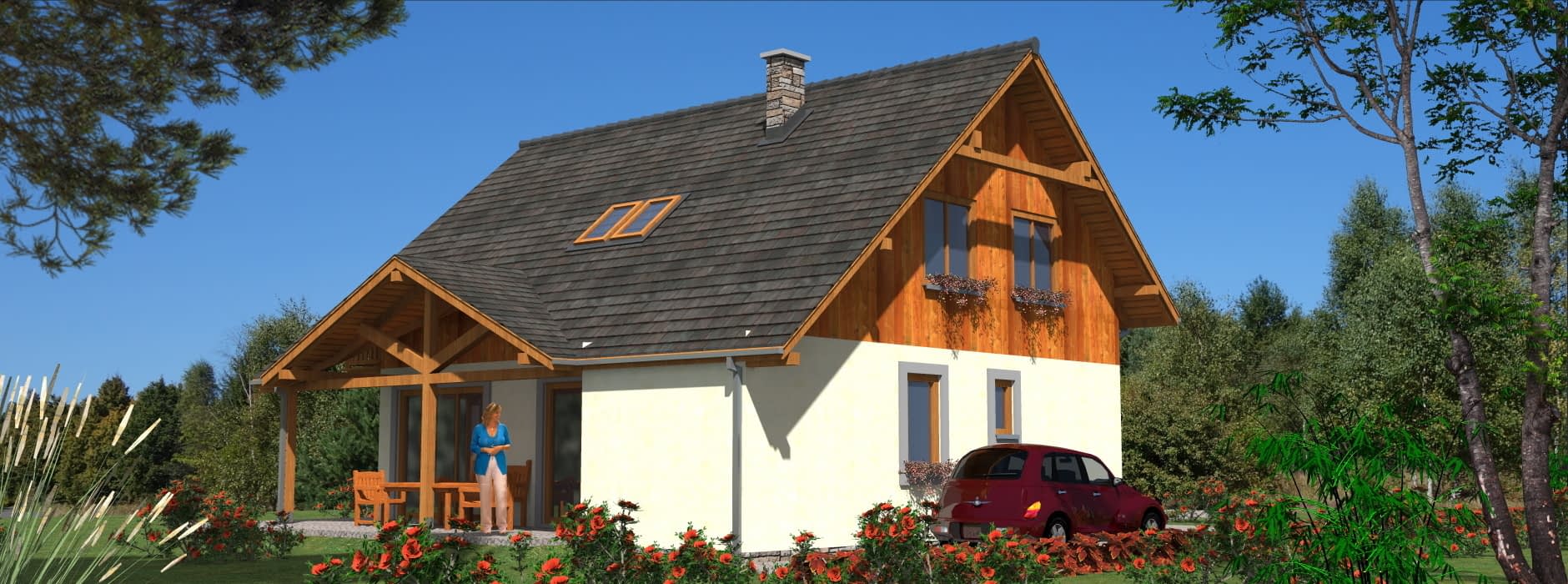

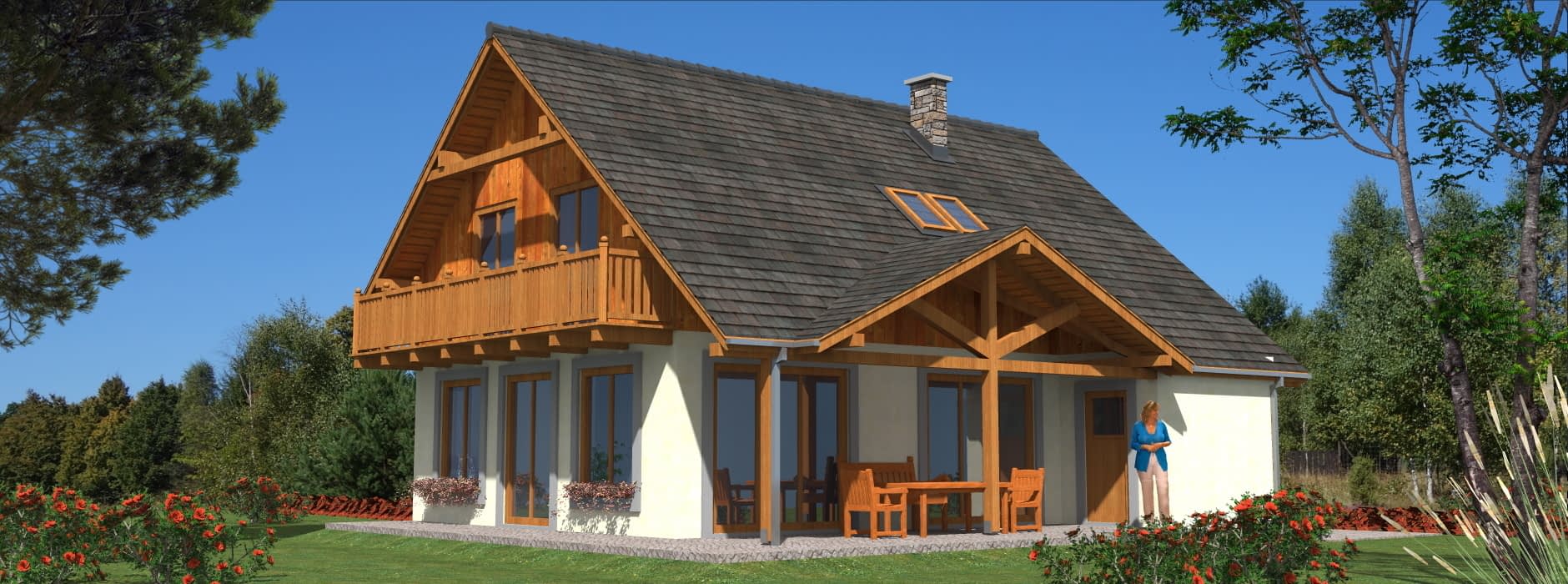

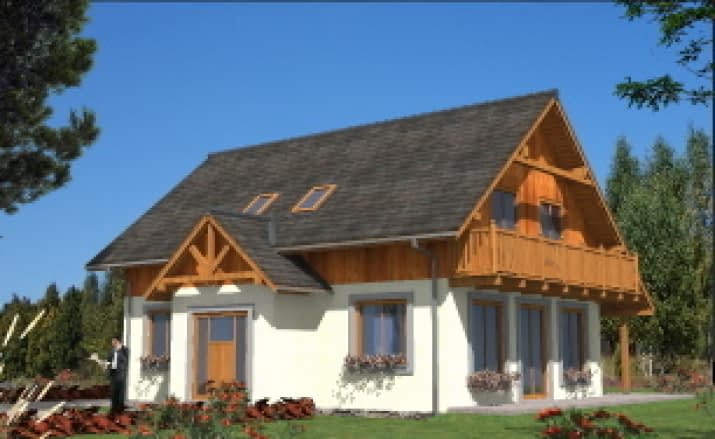

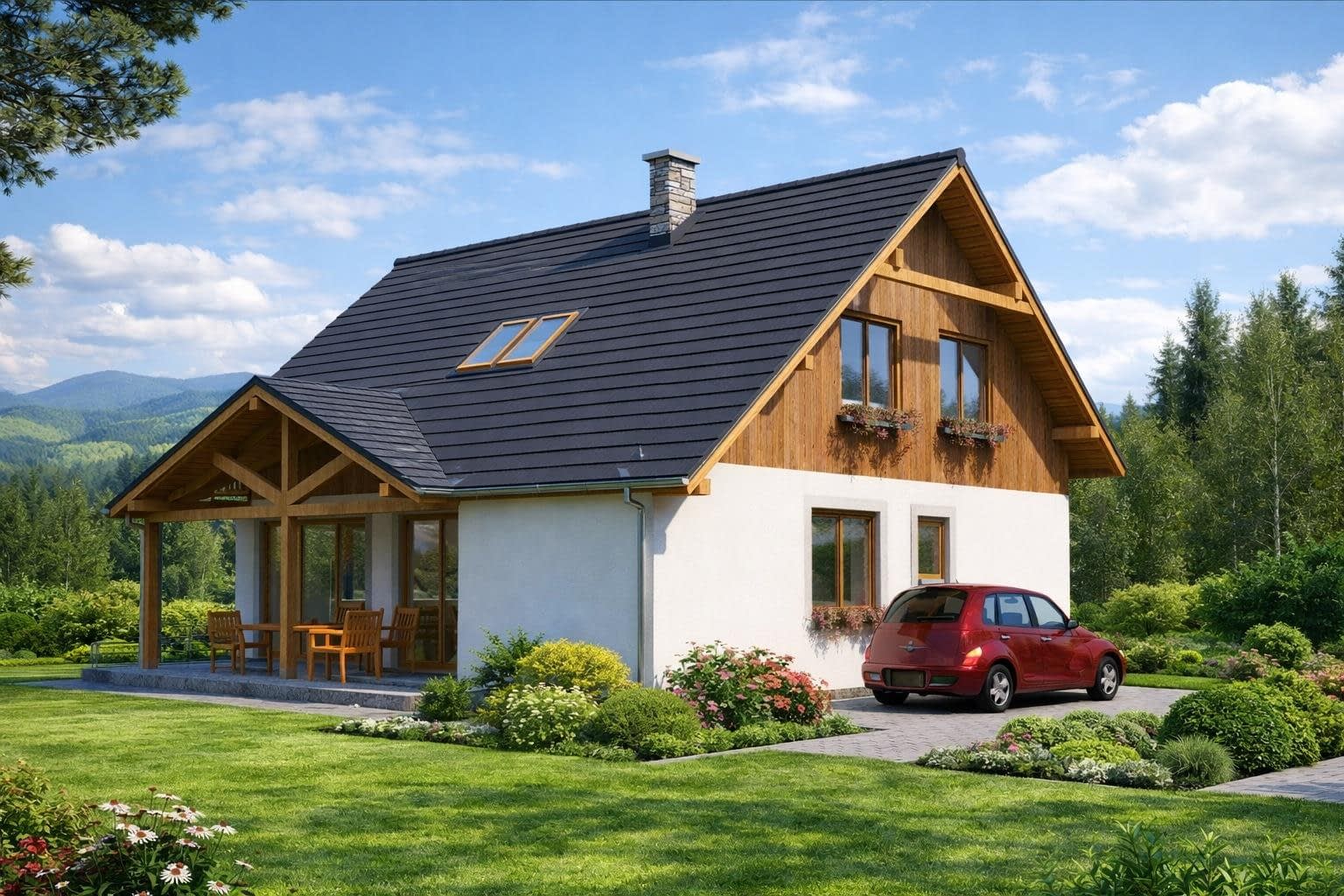

Dom przeznaczony jest na działkę płaską lub o niewielkim spadku. Posiada on zadaszony taras, przy którym znajduje się pomieszczenie gospodarcze. Budynek zaprojektowano jako obiekt całoroczny lub letniskowy. Jest to budynek parterowy, posiadający poddasze użytkowe z dachem dwuspadowym i połaciami nachylonymi pod kątem 400. Na parterze przewidziano cześć dzienną z aneksem kuchennym oraz otwartą klatką schodową. Zaprojektownu tu także dwie sypialnie z łazienką. Z wiatrołapu poprzez wejście główne do budynku przewidziano wejście do hallu, który stanowi główny trzon komunikacyjny całego budynku. Dostępny jest z niego pokój dzienny, kuchnia oraz schody prowadzące na poddasze. W pokoju dziennym przewidziano miejsce na kominek oraz wyjście na zadaszony taras. Poddasze zaprojektowano jako strefę nocną. Poprzez hall przewidziano wejście do trzech sypialni i łazienki. Jest tu rownież przewidziana antresola, z której roztacza się widok na pokój dzienny i na taras. Budynek przewidziano w technologi szkieletowej przez to jest on bardzo ekonomiczny w użytkowaniu.Rzuty

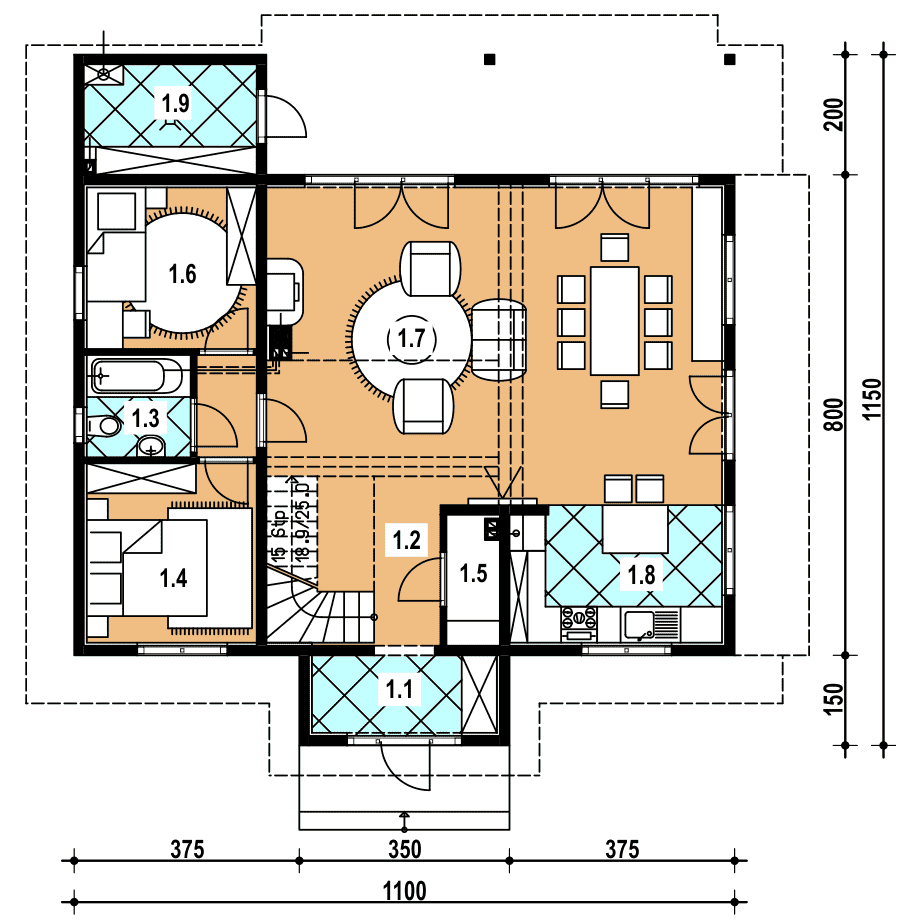

Parter
- pomieszczenie gospodarcze 5.20 kuchnia 7.70 pokój dzienny 39.00 pokój 7.60 pomieszczenie gospodarcze 1.80 sypialnia 8.50 łazienka 2.90 hall 5.10 przedsionek 4.000

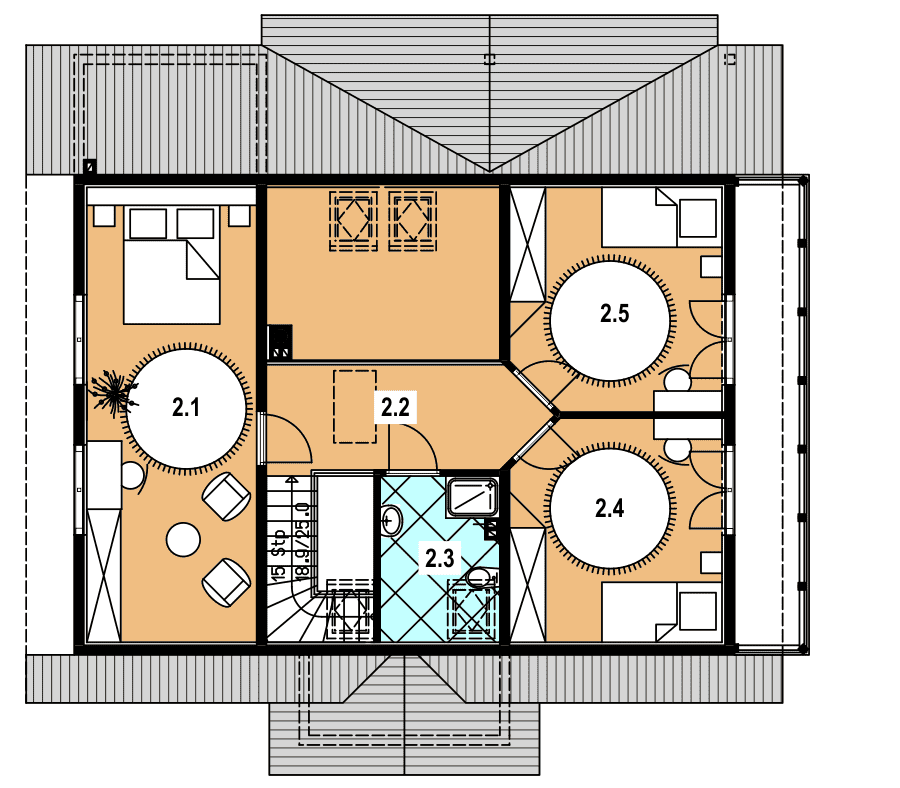

Poddasze
- sypialnia 10.90 sypialnia 10.90 łazienka 4.30 hall 10.40 sypialnia 18.300
Dane techniczne
- Powierzchnia użytkowa136.6 m²
- Powierzchnia zabudowy99.6 m²
- Kubatura602 m³
- Wysokość domu8.16 m
- Piwnicatak
- PoddaszeUżytkowe
- Minimalne wymiary działki19 x 19.5m
- GarażBez garażu
- Kąt nach. dachu40°
Zawartość projektu
Dokumentacja obejmuje 3 egzemplarze projektu architektoniczno-budowlanego oraz 3 teczki projektu technicznego.
Architektura
- Opis techniczny do części architektonicznej
- Część rysunkowa
- Zestawienie podstawowych materiałów
Konstrukcja
- Opis techniczny
- Obliczenia statyczne
- Schematy konstrukcyjne
Projekt wewnętrznej instalacji C.O.; WOD-KAN; GAZ
- Opis techniczny instalacji
- Zestawienie podstawowych materiałów
- Część rysunkowa
Projekt elektrycznych instalacji wewnętrznych
- Opis techniczny
- Część rysunkowa
Projektant dokonujący adaptacji projektu gotowego może wprowadzić w nim następujący zakres zmian bez naruszenia praw autorskich firmy:
- Zaprojektować użycie innych materiałów budowlanych na konstrukcję budynku {ściany i stropy} pod warunkiem zachowania wymagań konstrukcji i ochrony cieplnej budynku oraz jego elewacji.
- Wprowadzić zmiany w usytuowaniu niekonstrukcyjnych ścianek działowych i otworów drzwiowych wewnątrz domu.
- Wprowadzić zmiany materiałów wykończeniowych na zewnątrz oraz wewnątrz domu.
- Wprowadzić zmiany usytuowania i rodzaju armatury sanitarnej i instalacji elektrycznej.
- Wprowadzić częściowe lub całkowite podpiwniczenie budynku przy zachowaniu poziomu posadzki parteru na wysokości nie przekraczającej 60 cm ponad poziom terenu projektowanego.
- Przesuwać okna na elewacji pod warunkiem zachowania prawidłowej kompozycji elewacji polegające na zachowaniu wspólnej linii usytuowania okien nad sobą lub obok siebie.
- Projekt powiększenia lub zmniejszenia garażu może być wykonany przez projektanta adaptującego w zakresie adaptacji projektu gotowego do konkretnej działki budowlanej.
Wprowadzenie innych zmian do projektu wymaga uzyskania pisemnej zgody autora projektu, która jest wystawiana po uprzednim zgłoszeniu inwestora. Wszelkie zmiany należy nanieść na projekcie w kolorze czerwonym trwałą i czytelną techniką (lub wykonać rysunki zamienne)
Uwaga: Istnieje możliwość zakupu dodatkowego egzemplarza projektu.
