- Typ projektuWolnostojący
- Powierzchnia użytkowa119.4 m²
- KondygnacjeParterowy, z poddaszem, z piwnicą
- GarażBez garażu
- Kąt nach. dachu43°
- Odbicie lustrzaneTak
- Czas realizacjido 10 dni roboczych Zobacz więcej >
Opis
Zgodność z WT 2021 i Eurokodami
Ze względu na dostosowywanie projektu do standardu WT 2021, czas realizacji może się różnić od standardowego.
Skontaktuj się z nami aby poznać szczegóły dotyczące wybranego projektu.
Opis projektu

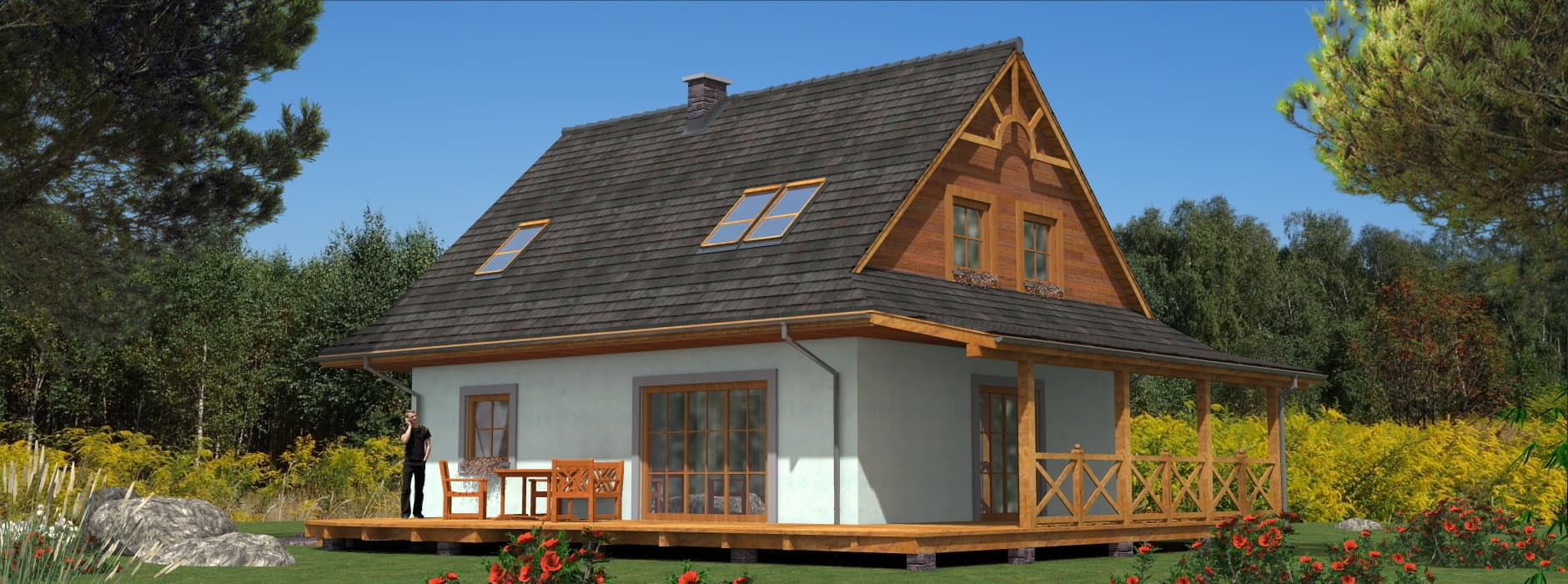

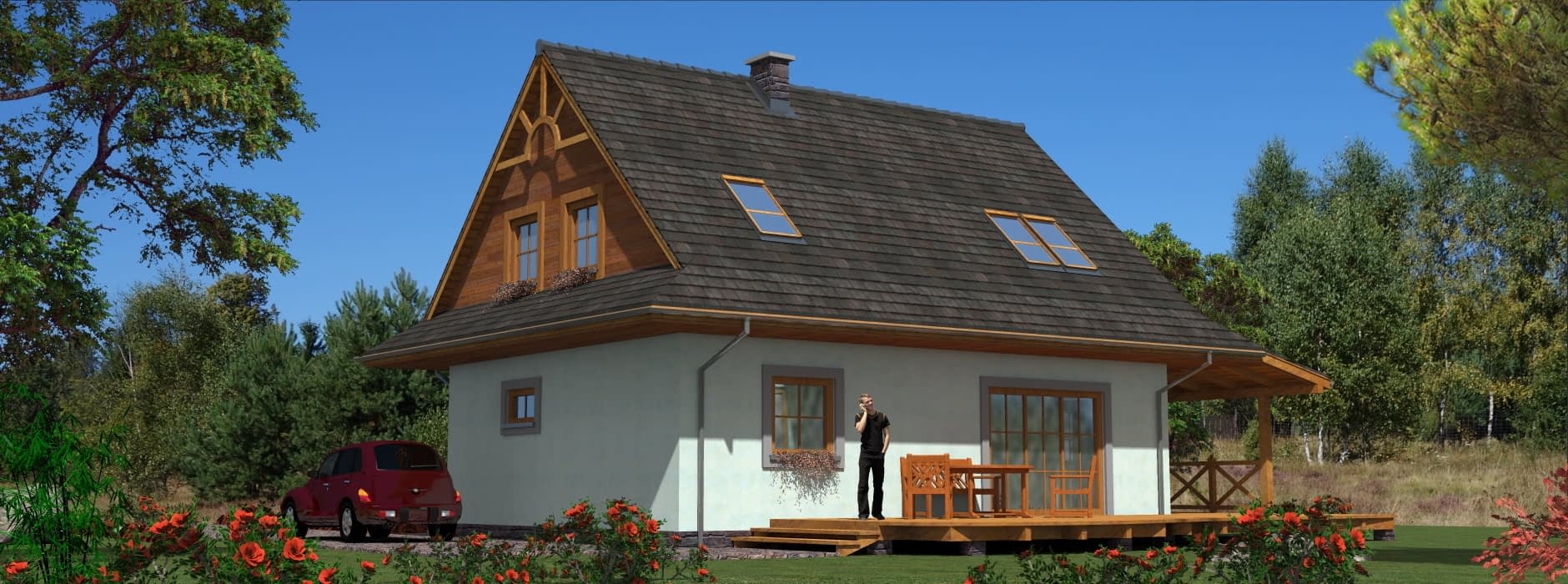

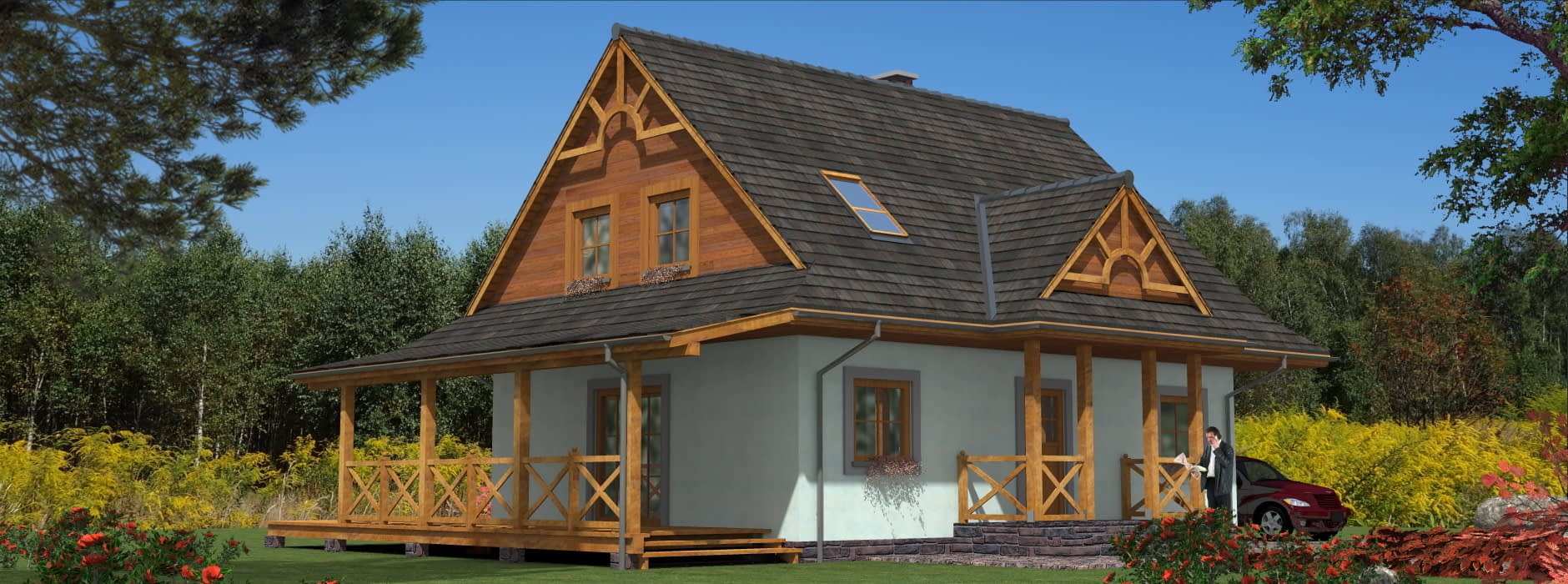

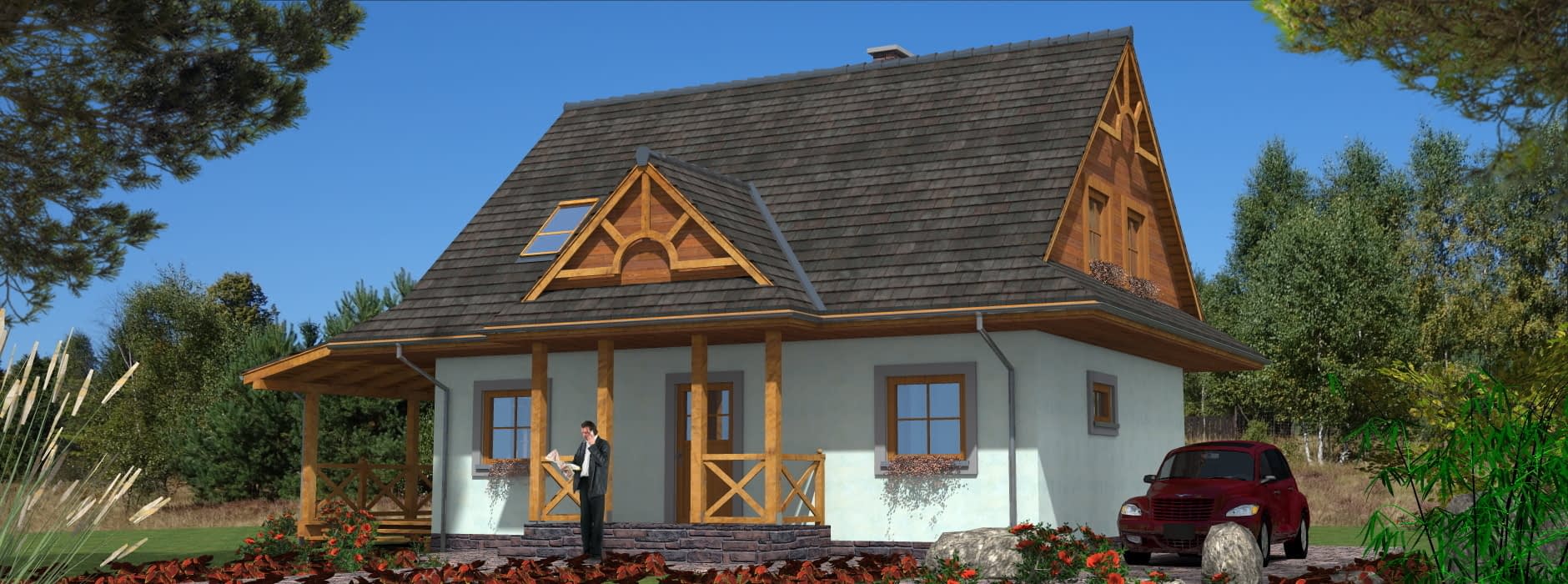

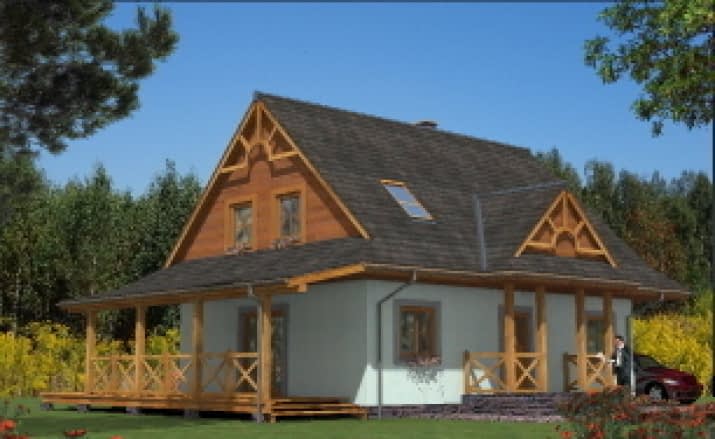

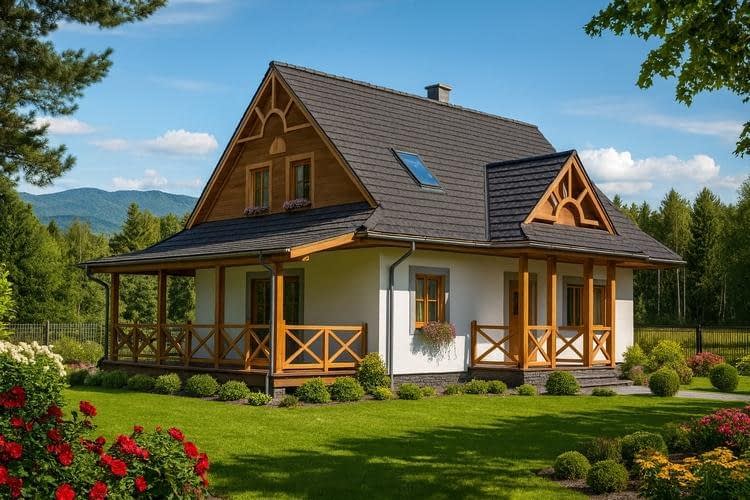

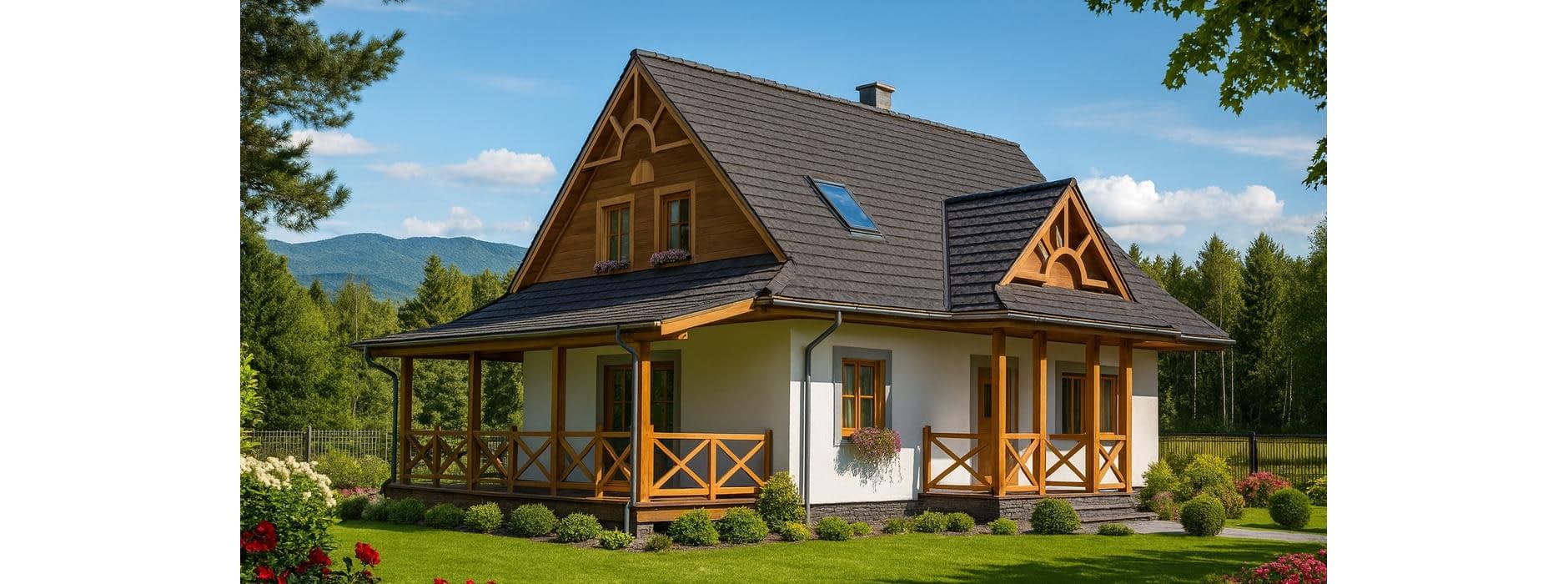

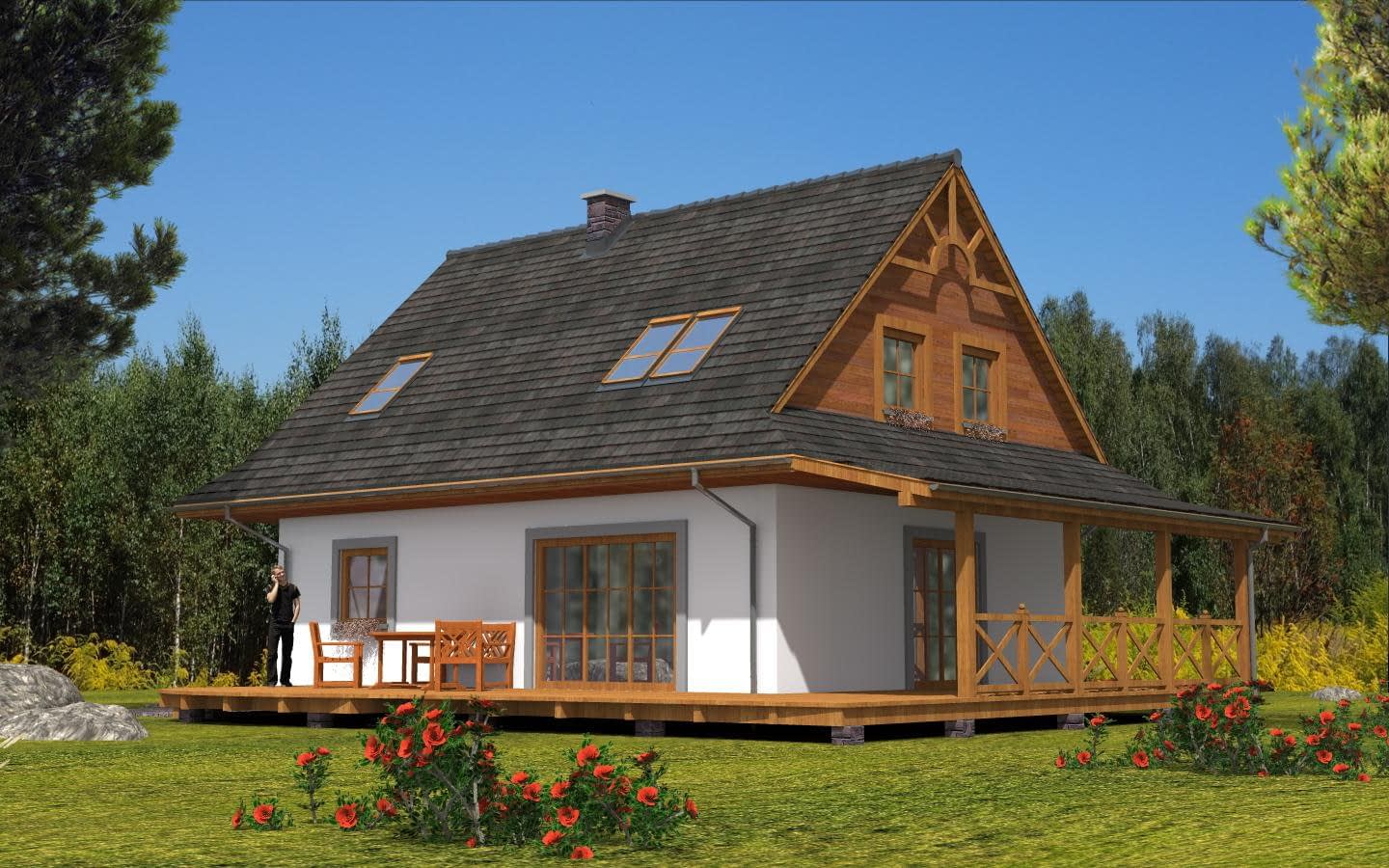

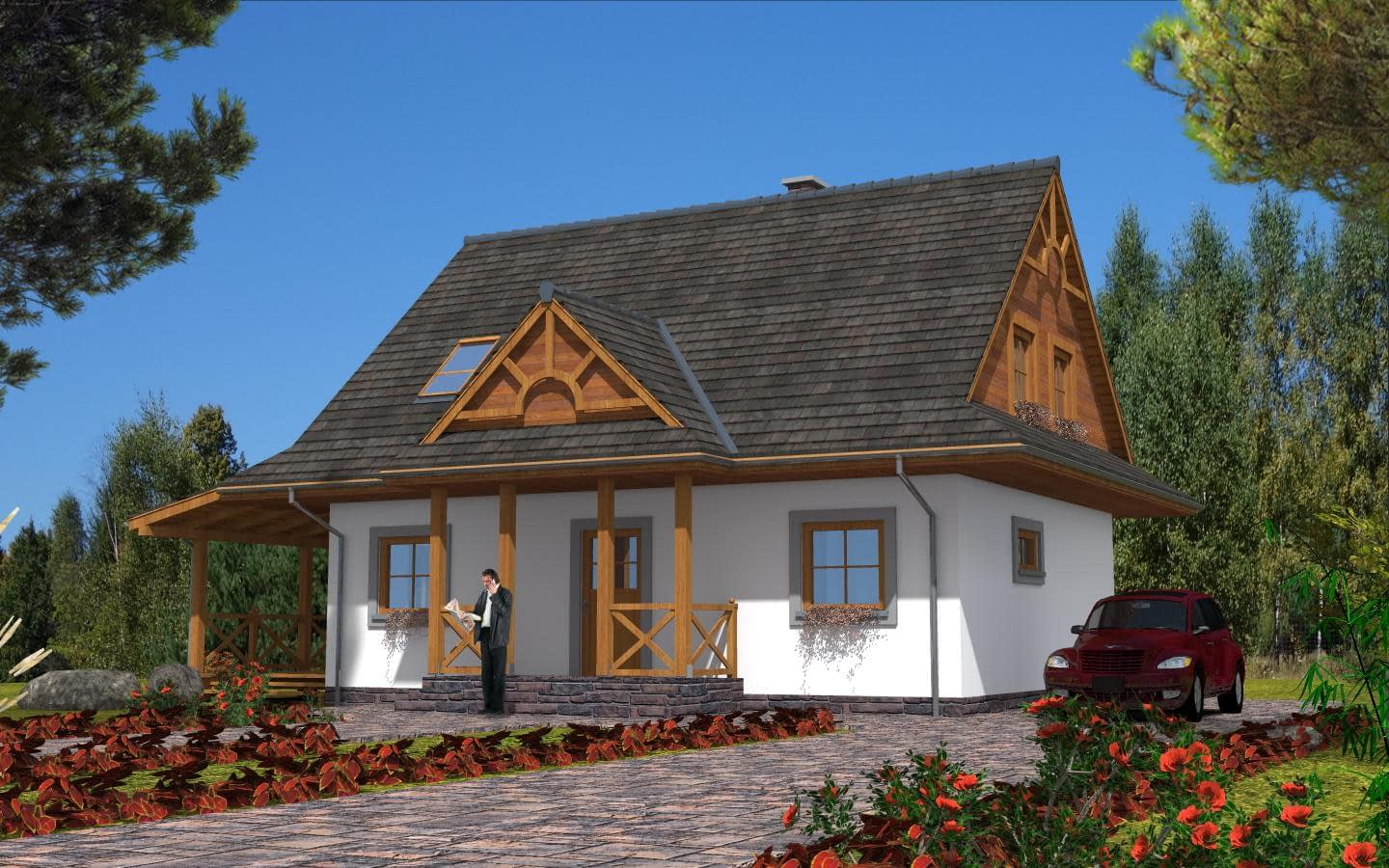

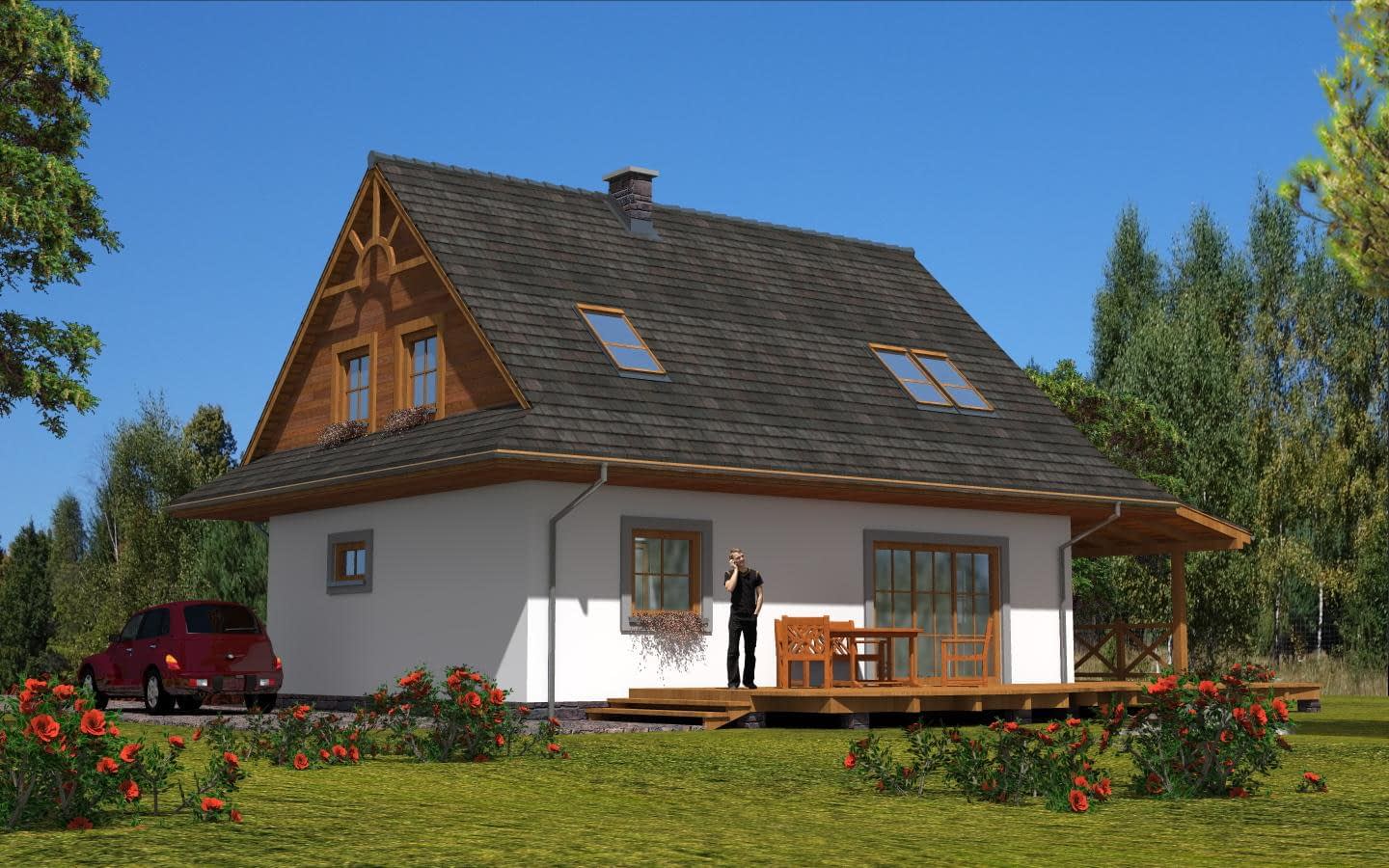

Projekt ten łączy nowoczesność z tradycją. Bryła budynku nawiązuje do architektury górskiej, ale posiada również wiele elementów ze współczesnego budownictwa, jak choćby duże przeszklenia czy zadaszony taras. Wnętrze natomiast jest nieszablonowe. Duży otwarty pokój dzienny łączy się z kuchnią i hollem. Dlatego ma się tu wrażenie, iż pomieszczenia są znacznie większe. Oczywiście projektant nie zapomniał o kominku, dzięki któremu w chłodniejsze dni nikomu z domowników nie będzie zimno. Do tego duże przeszklenia, które wpuszczają dużo swiatła, dzięki czemu pomieszczenia są jasne i przytulne. No i duży częściowo zadaszony taras. Wszystko to razem powoduje, iż mieszkańcy domu mogą korzystać z otaczającego dom ogrodu cały sezon. Na parterze przewidziano równieź dodatkowy pokój-sypialnię, łazienkę i pomieszczenie gospodarcze. Te pomieszczenia tworzą strefę nocną, która poprzez klatkę schodową łączy się z poddaszem. Tutaj mamy 3 przestronne sypialnie, łazienkę i małą garderobę. Wszystko te pomieszczenia łączy nieduży, ale wygodny hall. Projekt przewidziany jest w technologi z szkieletowej, dzięki czemu dom będzie ciepły i ekonomiczny. Technologia ta da temu budynkowi indywidualny klimat, który na pewno zachwyci niejednego inwestora.Rzuty

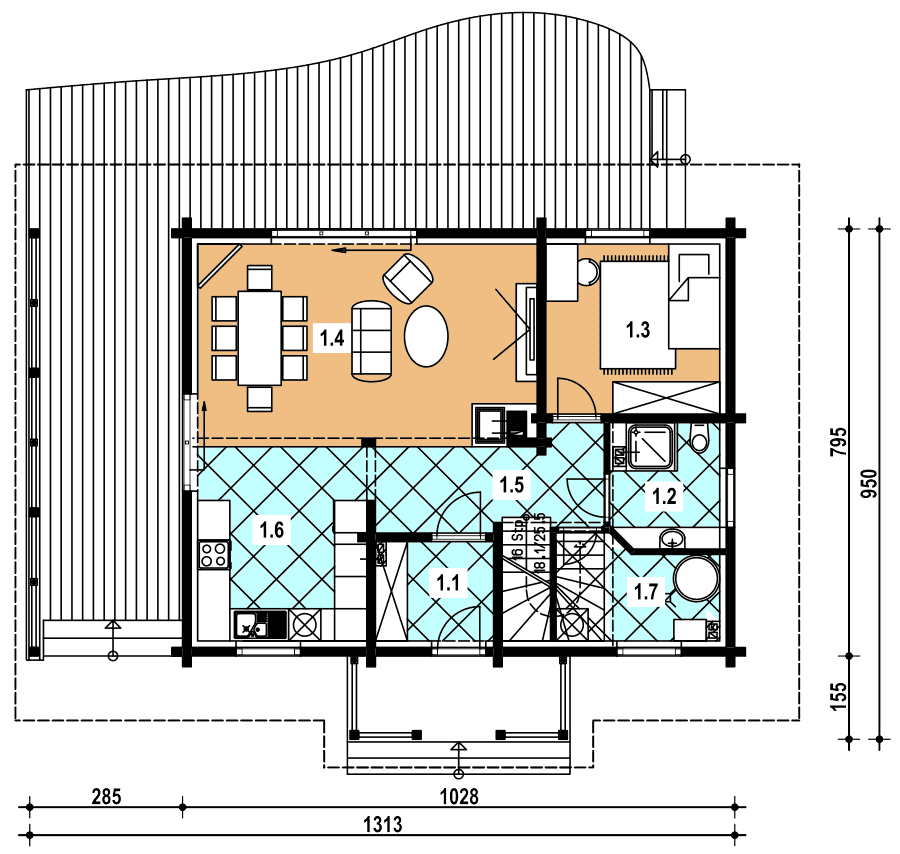

Parter
- wiatrołap 4.10 łazienka 4.80 sypialnia 10.70 pokój dzienny 23.30 hall 6.90 kuchnia 11.90 pom. gosp. 5.700

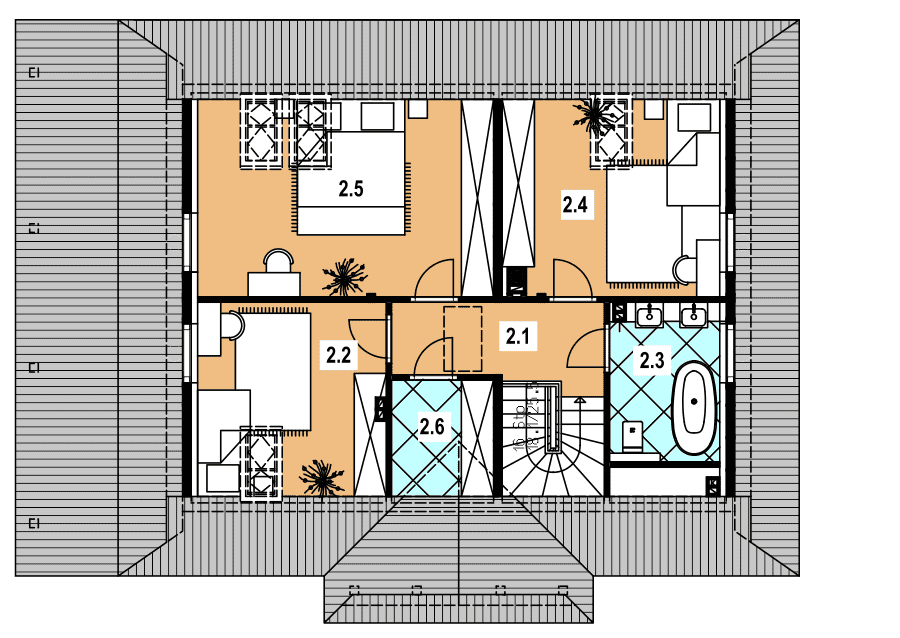

Poddasze
- pom. gosp. 2.90 sypialnia 15.80 sypialnia 11.40 łazienka 5.50 sypialnia 9.80 hall 7.100
Dane techniczne
- Powierzchnia użytkowa119.4 m²
- Powierzchnia zabudowy81.7 m²
- Kubatura520.4 m³
- Wysokość domu8.39 m
- Piwnicatak
- PoddaszeUżytkowe
- Minimalne wymiary działki21.5 x 17.5m
- GarażBez garażu
- Kąt nach. dachu43°
Zawartość projektu
Dokumentacja obejmuje 3 egzemplarze projektu architektoniczno-budowlanego oraz 3 teczki projektu technicznego.
Architektura
- Opis techniczny do części architektonicznej
- Część rysunkowa
- Zestawienie podstawowych materiałów
Konstrukcja
- Opis techniczny
- Obliczenia statyczne
- Schematy konstrukcyjne
Projekt wewnętrznej instalacji C.O.; WOD-KAN; GAZ
- Opis techniczny instalacji
- Zestawienie podstawowych materiałów
- Część rysunkowa
Projekt elektrycznych instalacji wewnętrznych
- Opis techniczny
- Część rysunkowa
Projektant dokonujący adaptacji projektu gotowego może wprowadzić w nim następujący zakres zmian bez naruszenia praw autorskich firmy:
- Zaprojektować użycie innych materiałów budowlanych na konstrukcję budynku {ściany i stropy} pod warunkiem zachowania wymagań konstrukcji i ochrony cieplnej budynku oraz jego elewacji.
- Wprowadzić zmiany w usytuowaniu niekonstrukcyjnych ścianek działowych i otworów drzwiowych wewnątrz domu.
- Wprowadzić zmiany materiałów wykończeniowych na zewnątrz oraz wewnątrz domu.
- Wprowadzić zmiany usytuowania i rodzaju armatury sanitarnej i instalacji elektrycznej.
- Wprowadzić częściowe lub całkowite podpiwniczenie budynku przy zachowaniu poziomu posadzki parteru na wysokości nie przekraczającej 60 cm ponad poziom terenu projektowanego.
- Przesuwać okna na elewacji pod warunkiem zachowania prawidłowej kompozycji elewacji polegające na zachowaniu wspólnej linii usytuowania okien nad sobą lub obok siebie.
- Projekt powiększenia lub zmniejszenia garażu może być wykonany przez projektanta adaptującego w zakresie adaptacji projektu gotowego do konkretnej działki budowlanej.
Wprowadzenie innych zmian do projektu wymaga uzyskania pisemnej zgody autora projektu, która jest wystawiana po uprzednim zgłoszeniu inwestora. Wszelkie zmiany należy nanieść na projekcie w kolorze czerwonym trwałą i czytelną techniką (lub wykonać rysunki zamienne)
Uwaga: Istnieje możliwość zakupu dodatkowego egzemplarza projektu.
