- Typ projektuWolnostojący
- Powierzchnia użytkowa111.4 m²
- KondygnacjeParterowy, z poddaszem, z piwnicą
- GarażBez garażu
- Kąt nach. dachu45°
- Odbicie lustrzaneTak
- Czas realizacjido 10 dni roboczych Zobacz więcej >
Opis
Zgodność z WT 2021 i Eurokodami
Ze względu na dostosowywanie projektu do standardu WT 2021, czas realizacji może się różnić od standardowego.
Skontaktuj się z nami aby poznać szczegóły dotyczące wybranego projektu.
Opis projektu
Projekt domu szkieletowego na działkę ze spadkiem to propozycja dla osób, które szukają nowoczesnego, funkcjonalnego i energooszczędnego domu. Dzięki lokalizacji budynku na terenie o zróżnicowanym ukształtowaniu mieszkańcy mogą cieszyć się niepowtarzalnym widokiem z tarasu oraz przeszklonego salonu. Układ funkcjonalny budynku Dom zaprojektowano jako wolnostojący budynek parterowy z użytkowym poddaszem i piwnicą, przykryty dachem dwuspadowym o kącie nachylenia 45°. Parter stanowi strefę dzienną – z wiatrołapu prowadzi wejście do hallu, który organizuje komunikację wewnątrz budynku. Z hallu dostępne są: jasny pokój dzienny z miejscem na kominek i wyjściem na drewniany taras, kuchnia, łazienka oraz klatka schodowa na poddasze. Na poddaszu zaplanowano komfortową strefę nocną – trzy sypialnie połączone niewielkim, ale wygodnym hallem. Piwnica przewidziana została jako praktyczna część gospodarcza z pomieszczeniem technicznym i przestrzenią do przechowywania. Zalety technologii szkieletowej Dom wykonany w technologii szkieletowej wyróżnia się: szybkim czasem realizacji inwestycji, wysoką energooszczędnością i doskonałą izolacją cieplną, ekologicznymi materiałami przyjaznymi mieszkańcom, elastycznością aranżacyjną – możliwość łatwych zmian w układzie wnętrz. Ten dom szkieletowy z tarasem i użytkowym poddaszem sprawdzi się zarówno jako dom całoroczny dla rodziny, jak i jako funkcjonalny dom letniskowy w górach lub nad jeziorem.Rzuty

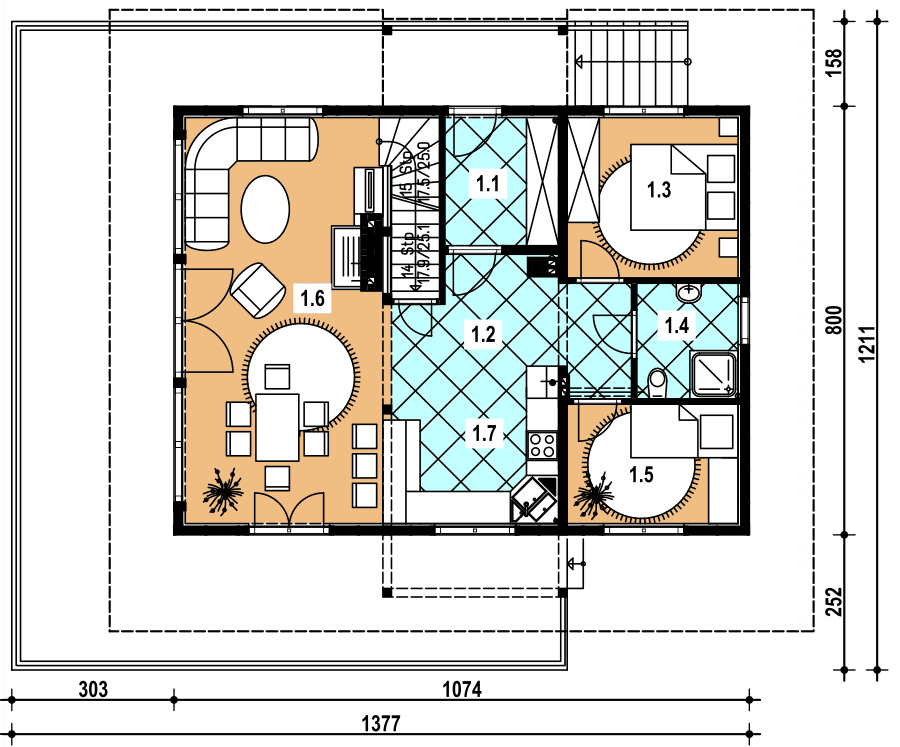

Parter
- kuchnia 8.60 pokój dzienny 26.40 pokój 6.60 łazienka 3.80 sypialnia 9.00 hall 8.30 wiatrołap 4.900

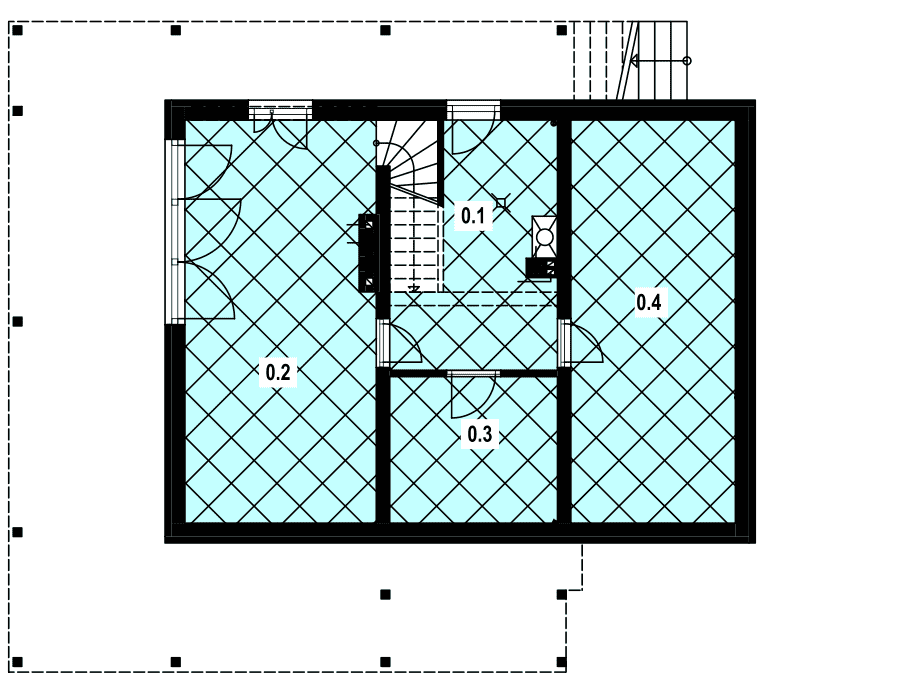

Parter
- kotłownia 0.00 pom. rekreacyjne 0.00 pom. gospodarcze 0.00 pom. gospodarcze 0.000
Dane techniczne
- Powierzchnia użytkowa111.4 m²
- Powierzchnia zabudowy89.9 m²
- Kubatura751.8 m³
- Wysokość domu10.62 m
- Piwnicatak
- PoddaszeUżytkowe
- Minimalne wymiary działki16 x 20m
- GarażBez garażu
- Kąt nach. dachu45°
Zawartość projektu
Dokumentacja obejmuje 3 egzemplarze projektu architektoniczno-budowlanego oraz 3 teczki projektu technicznego.
Architektura
- Opis techniczny do części architektonicznej
- Część rysunkowa
- Zestawienie podstawowych materiałów
Konstrukcja
- Opis techniczny
- Obliczenia statyczne
- Schematy konstrukcyjne
Projekt wewnętrznej instalacji C.O.; WOD-KAN; GAZ
- Opis techniczny instalacji
- Zestawienie podstawowych materiałów
- Część rysunkowa
Projekt elektrycznych instalacji wewnętrznych
- Opis techniczny
- Część rysunkowa
Projektant dokonujący adaptacji projektu gotowego może wprowadzić w nim następujący zakres zmian bez naruszenia praw autorskich firmy:
- Zaprojektować użycie innych materiałów budowlanych na konstrukcję budynku {ściany i stropy} pod warunkiem zachowania wymagań konstrukcji i ochrony cieplnej budynku oraz jego elewacji.
- Wprowadzić zmiany w usytuowaniu niekonstrukcyjnych ścianek działowych i otworów drzwiowych wewnątrz domu.
- Wprowadzić zmiany materiałów wykończeniowych na zewnątrz oraz wewnątrz domu.
- Wprowadzić zmiany usytuowania i rodzaju armatury sanitarnej i instalacji elektrycznej.
- Wprowadzić częściowe lub całkowite podpiwniczenie budynku przy zachowaniu poziomu posadzki parteru na wysokości nie przekraczającej 60 cm ponad poziom terenu projektowanego.
- Przesuwać okna na elewacji pod warunkiem zachowania prawidłowej kompozycji elewacji polegające na zachowaniu wspólnej linii usytuowania okien nad sobą lub obok siebie.
- Projekt powiększenia lub zmniejszenia garażu może być wykonany przez projektanta adaptującego w zakresie adaptacji projektu gotowego do konkretnej działki budowlanej.
Wprowadzenie innych zmian do projektu wymaga uzyskania pisemnej zgody autora projektu, która jest wystawiana po uprzednim zgłoszeniu inwestora. Wszelkie zmiany należy nanieść na projekcie w kolorze czerwonym trwałą i czytelną techniką (lub wykonać rysunki zamienne)
Uwaga: Istnieje możliwość zakupu dodatkowego egzemplarza projektu.
Dodatki
Bezpłatne dodatki
GratisZestaw umów
GratisZmiany w projekcie
GratisTablica budowy
GratisDziennik budowy
