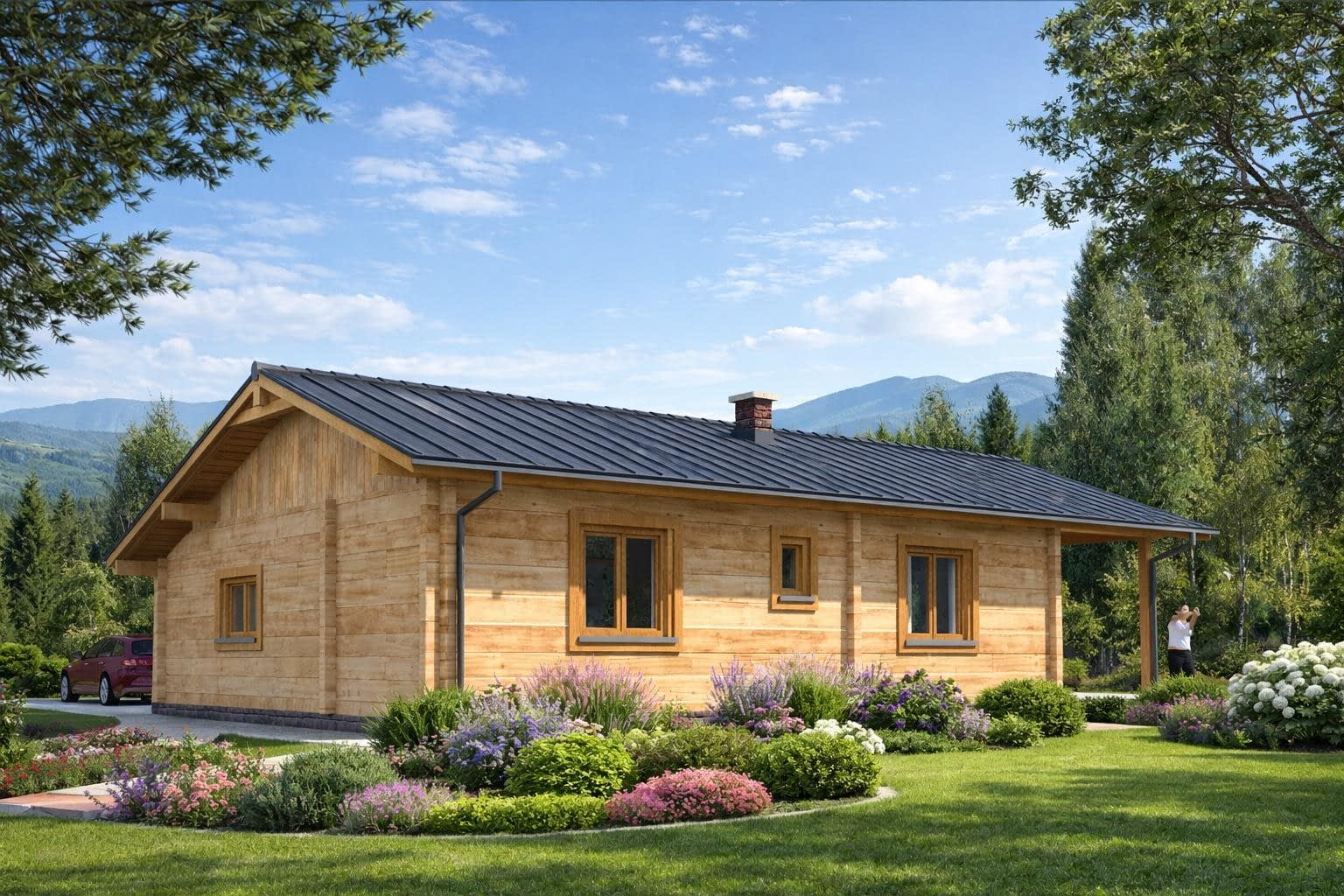

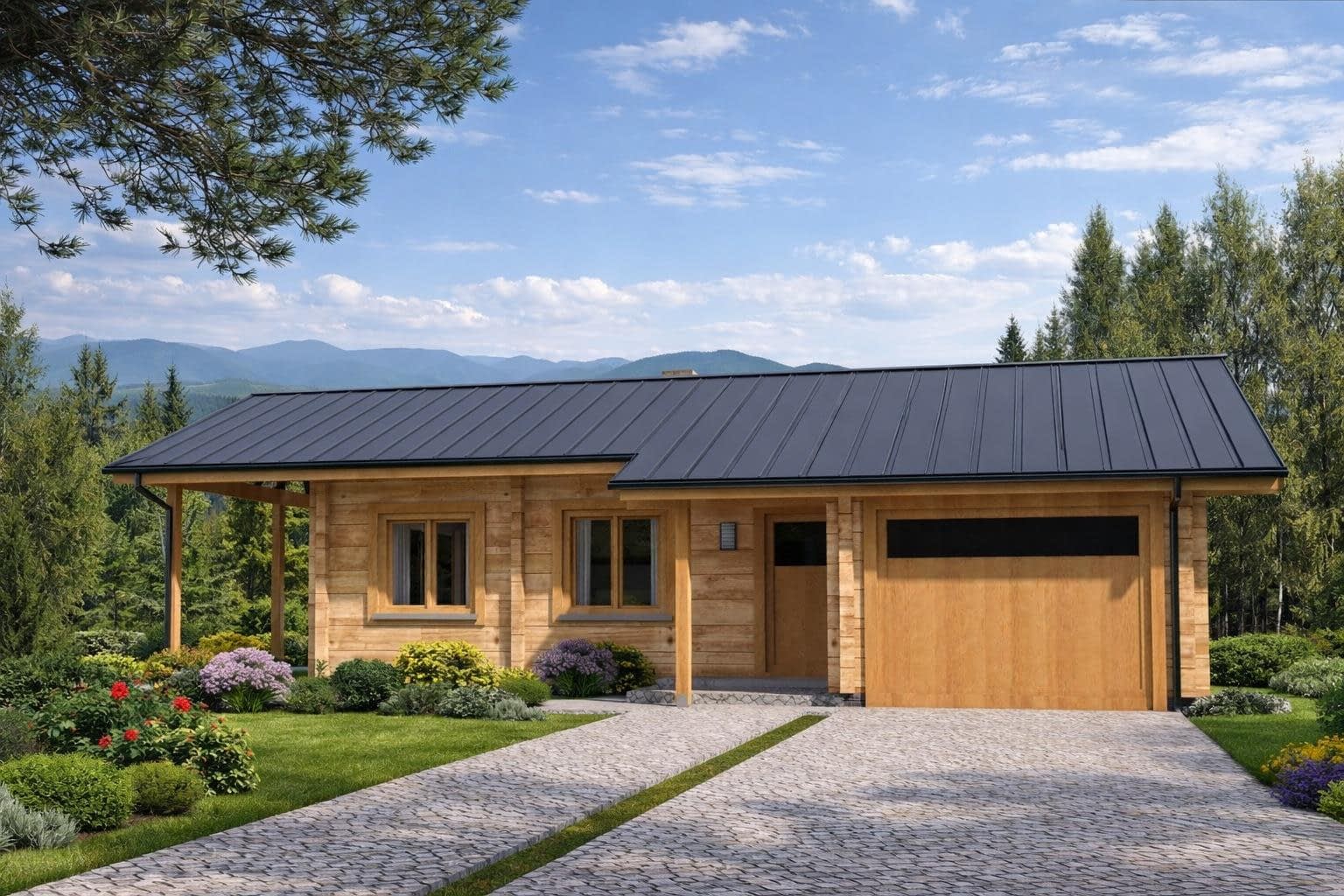

Projekt domu A-153 z bali

Name: A-153 z bali
Brand: Mój Dom Projekty
SKU: a-153-z-bali-1
Price: 3699.00 PLN
Availability: InStock

Autor projektu:Mój Dom Projekty

Lustrzane odbicie

Dodaj do schowka

Gratis do projektów: zestaw umów, zgoda na zmiany w projekcie. Darmowa dostawa za 0 zł.

3 699 zł

Zadaj pytanie

Typ projektuWolnostojący
Powierzchnia użytkowa57.9 m²
KondygnacjeParterowy
GarażJednostanowiskowy
Kąt nach. dachu20°
Odbicie lustrzaneTak
Czas realizacjido 10 dni roboczych

Zobacz więcej >

Zadzwoń do konsultanta

502 503 202

Godziny pracy: Pon. - Pt.8:00 - 16:00

Opis

Zgodność z WT 2021 i Eurokodami

Ze względu na dostosowywanie projektu do standardu WT 2021, czas realizacji może się różnić od standardowego.

Skontaktuj się z nami aby poznać szczegóły dotyczące wybranego projektu.

502 503 202

sklep@wbudowie.pl

Zapytaj o termin realizacji

Opis projektu

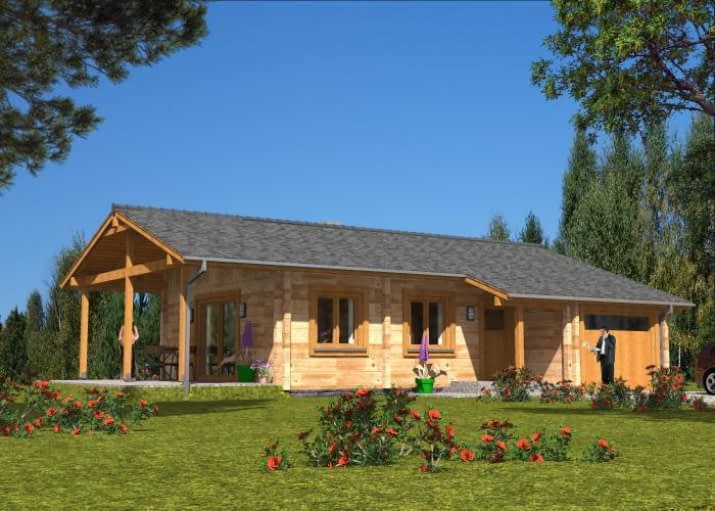

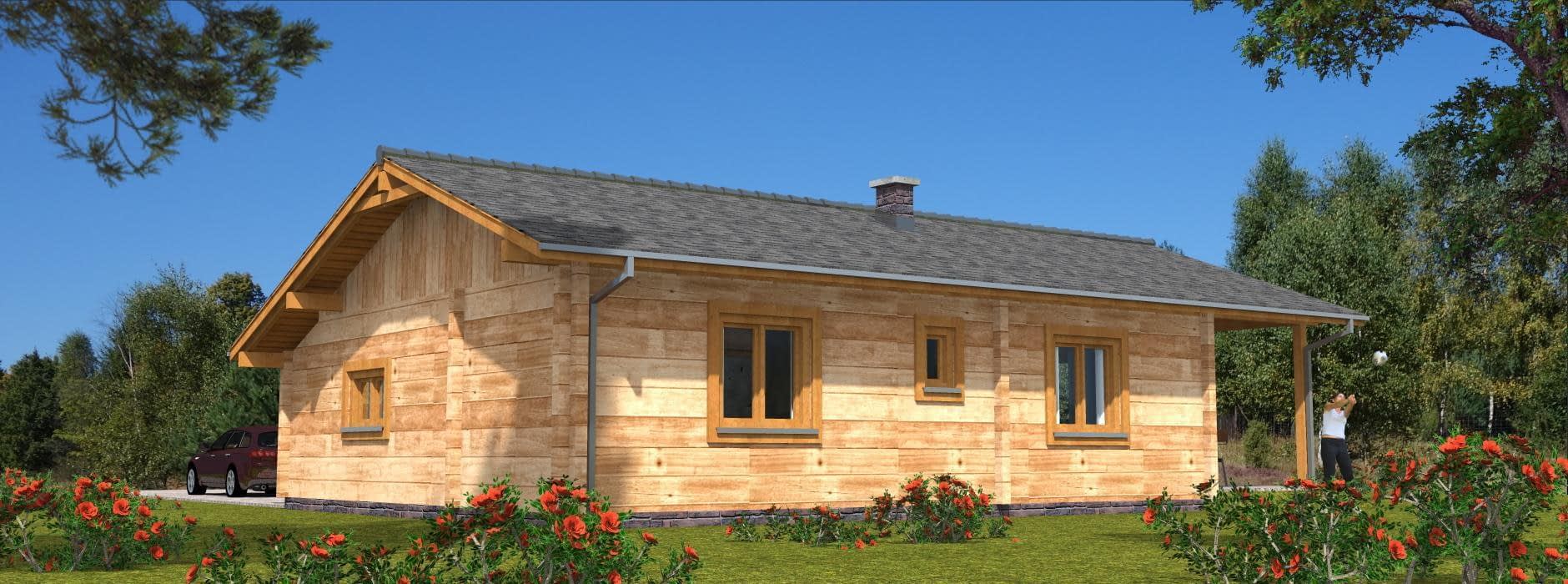

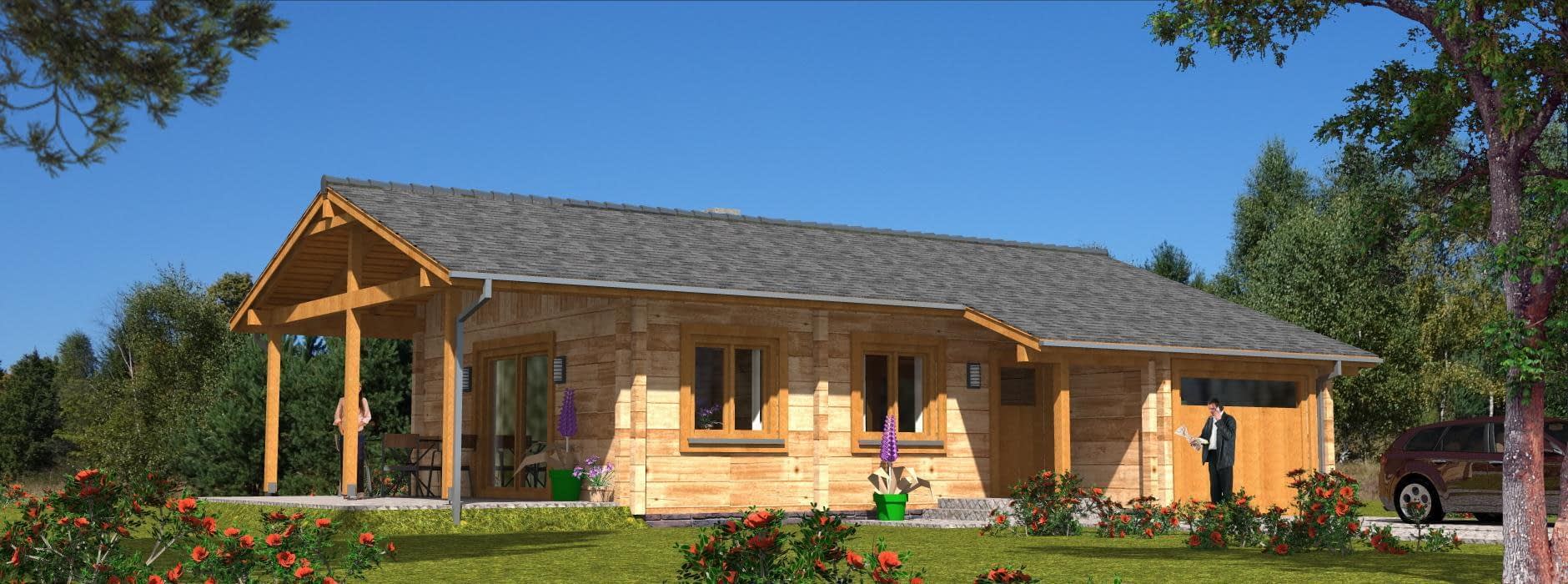

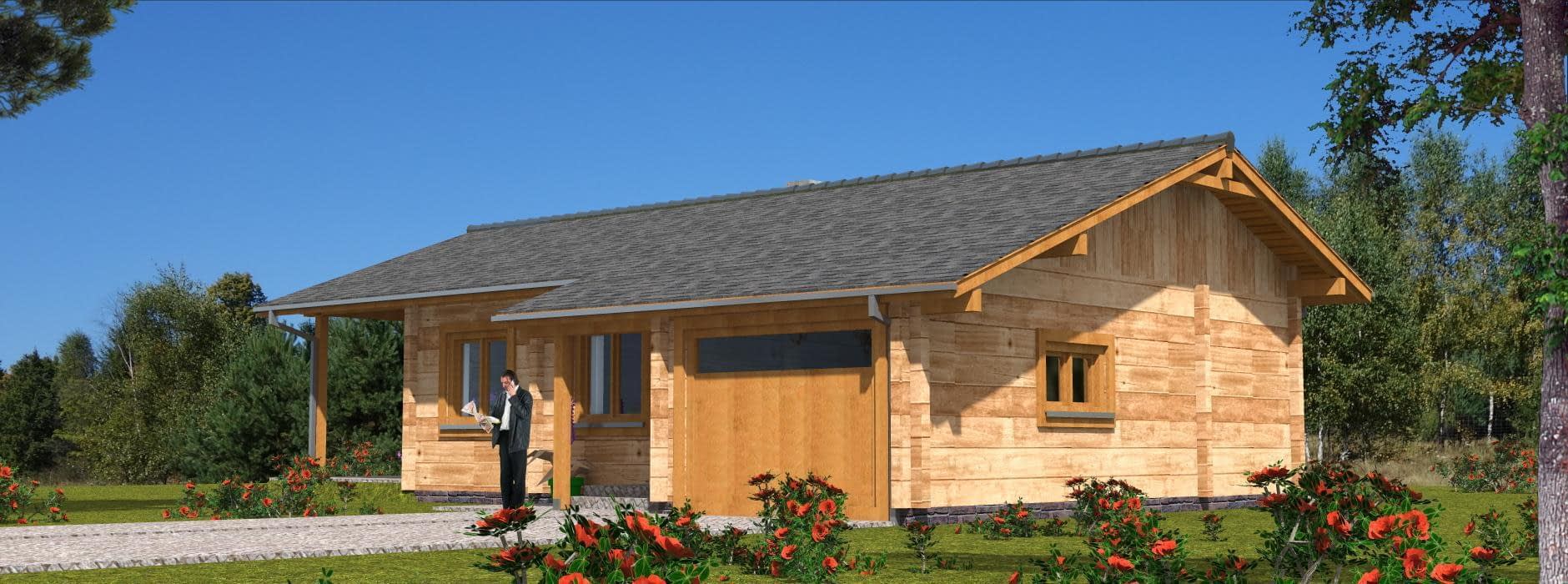

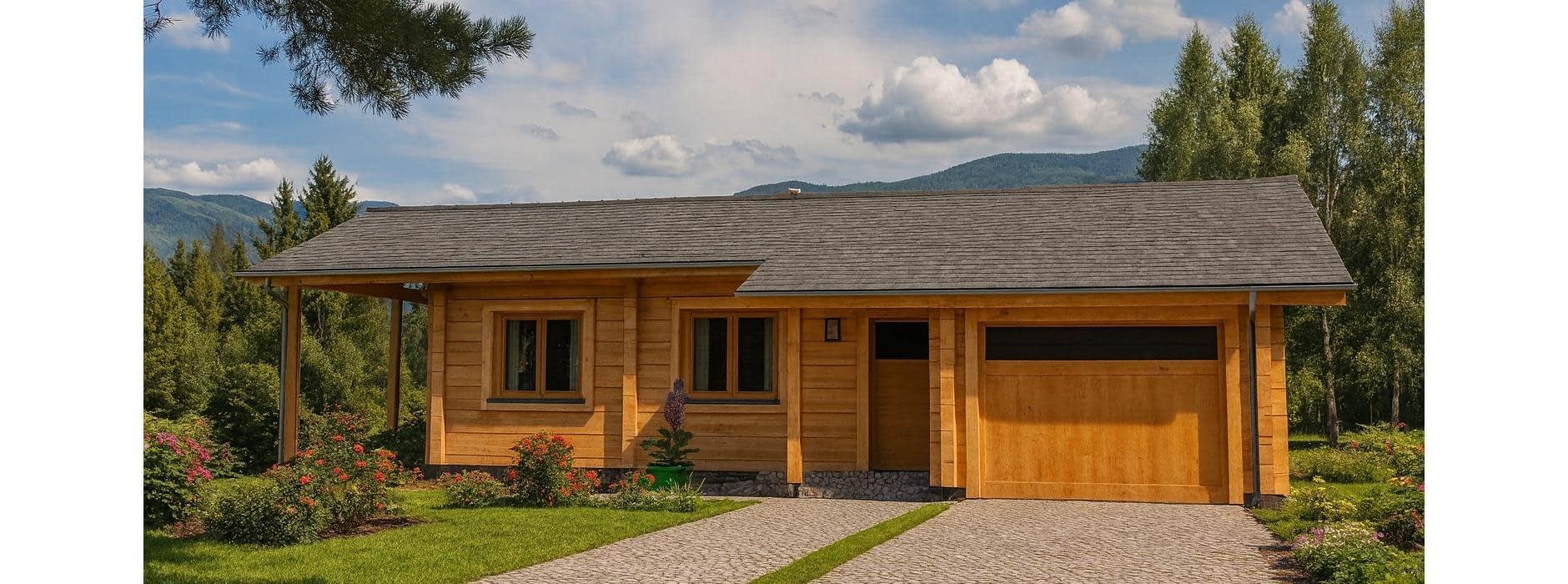

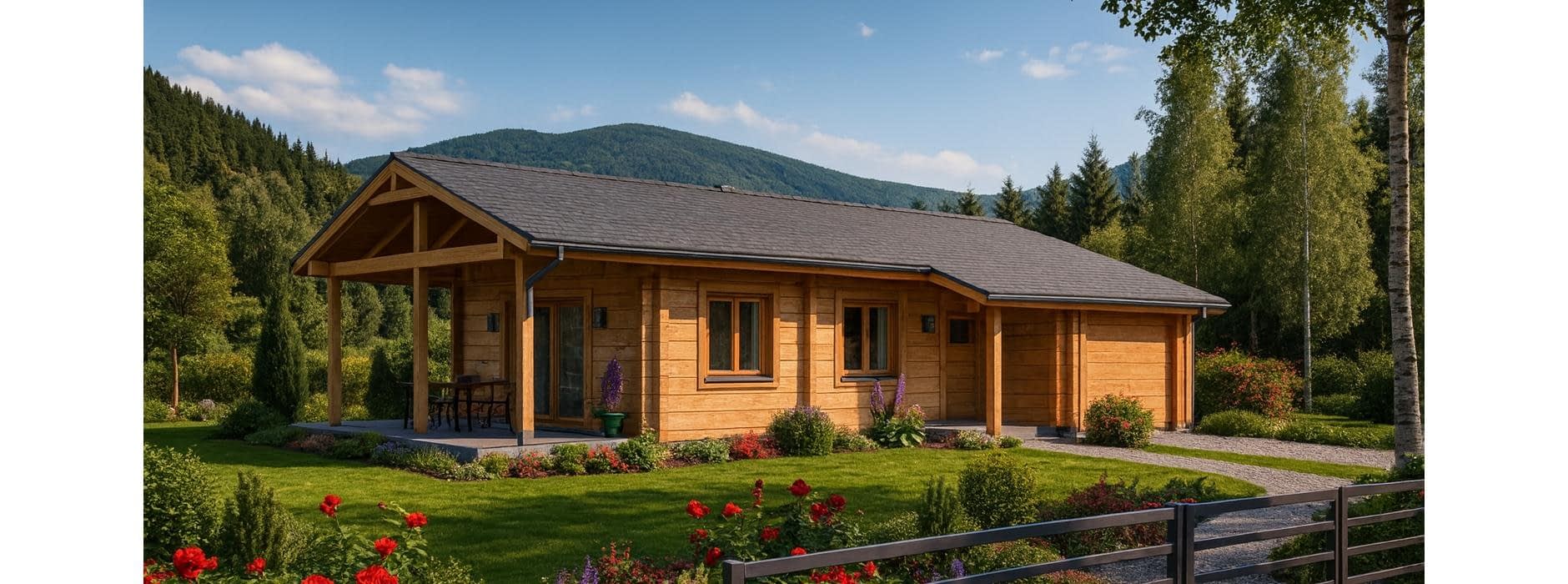

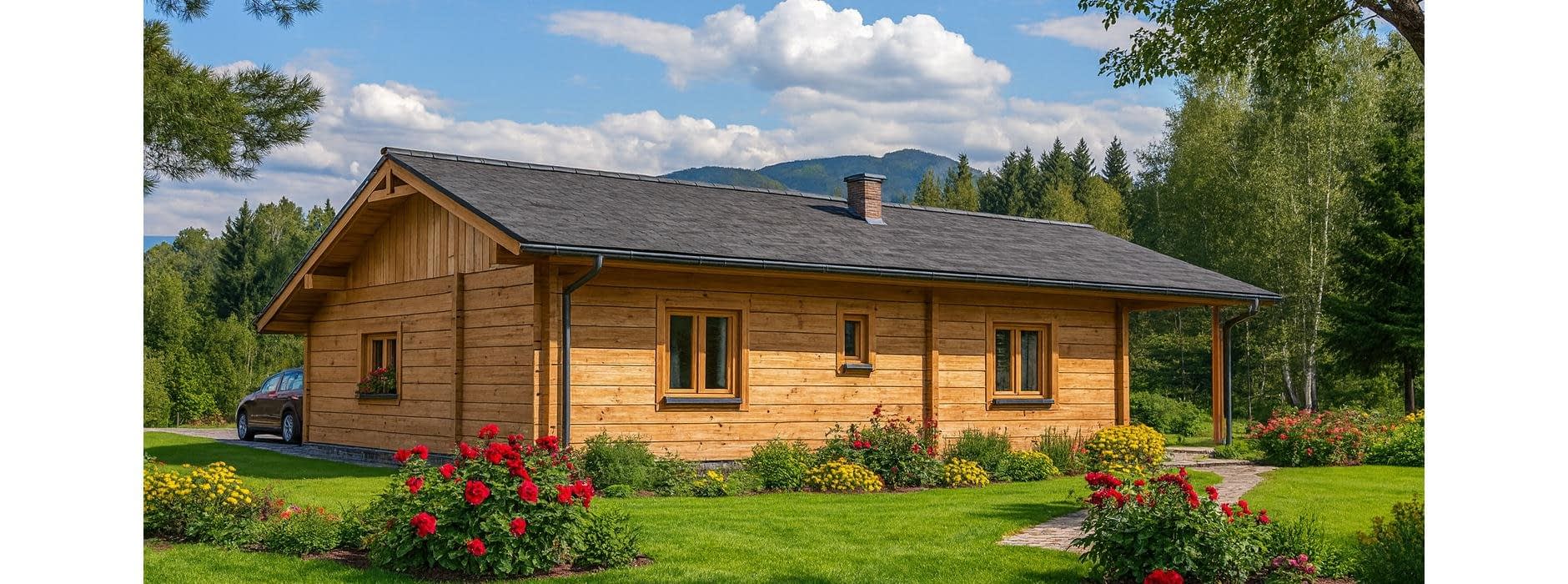

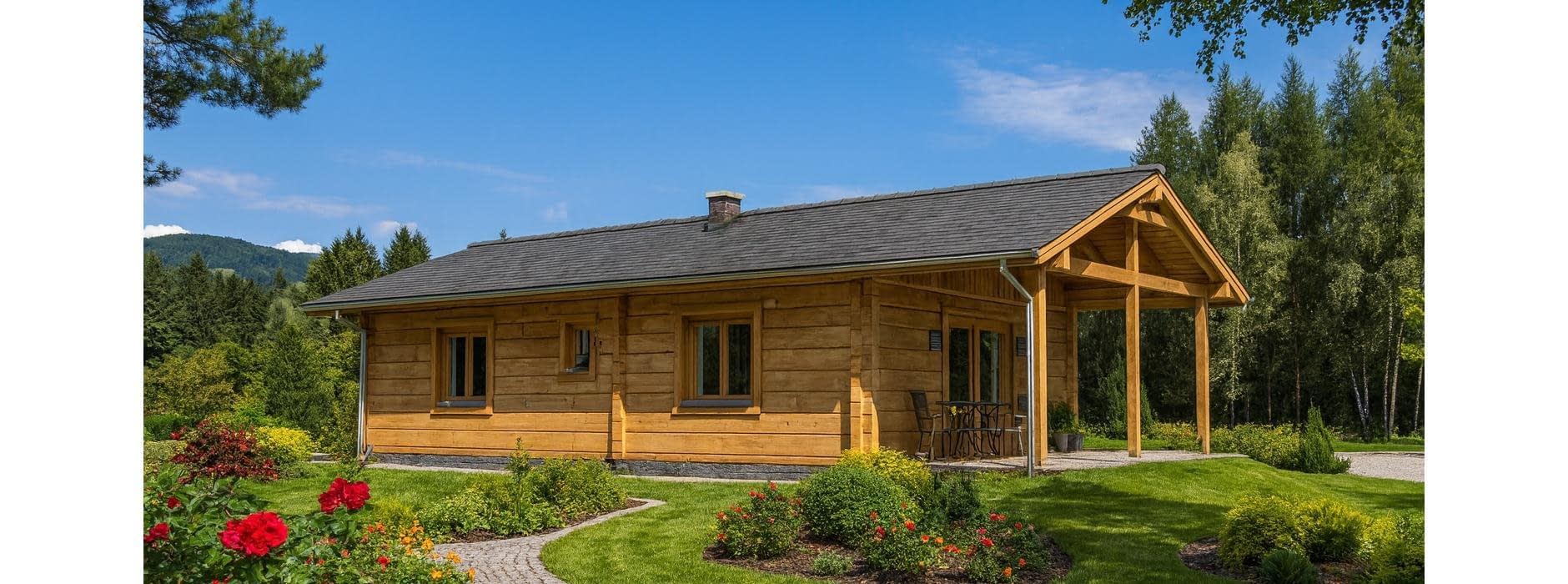

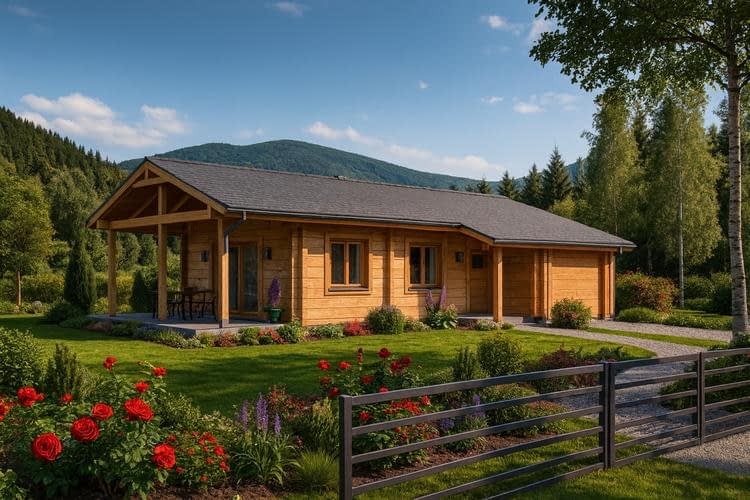

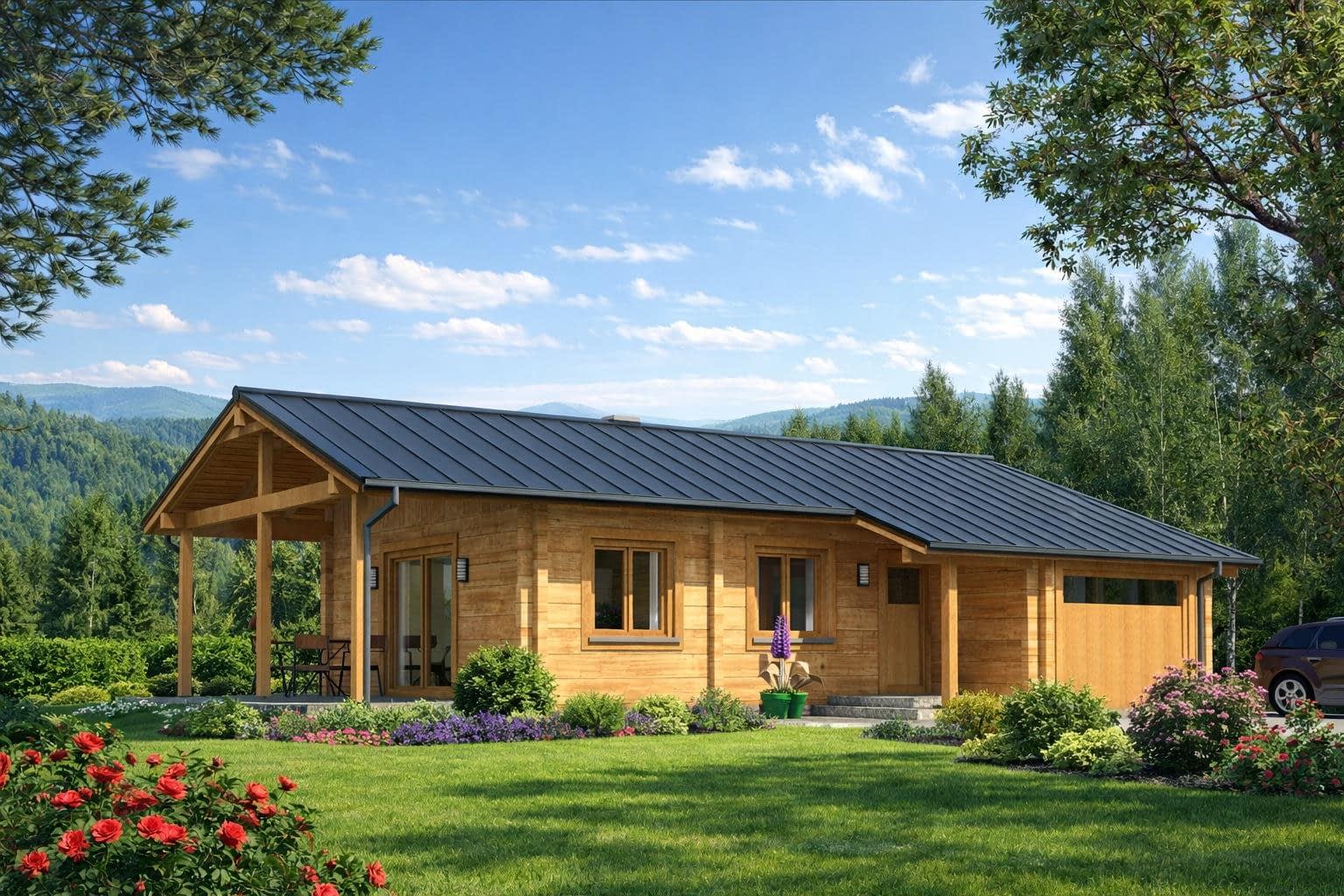

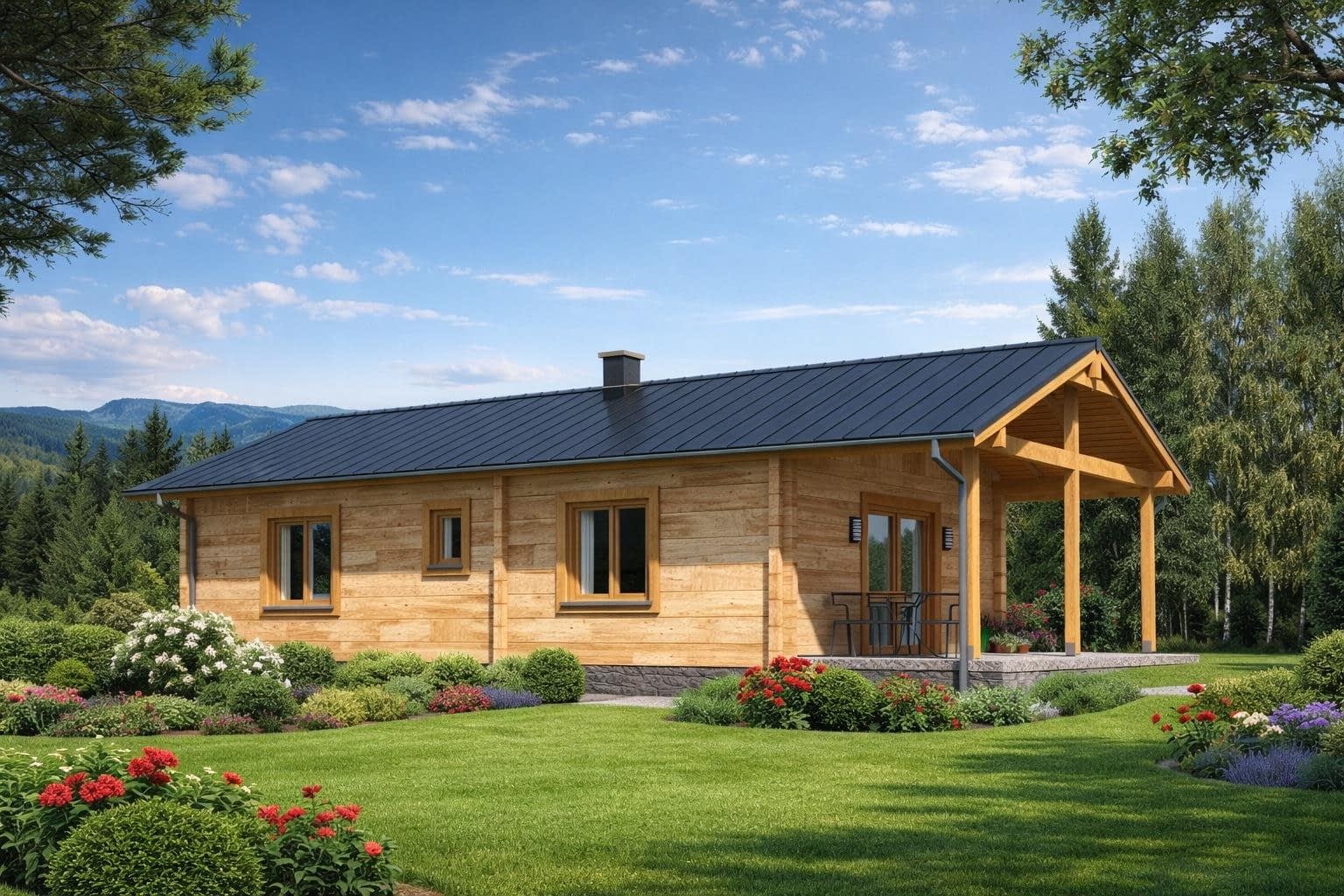

Budynek zaprojektowano jako obiekt wolnostojący. Jest to budynek parterowy, niepodpiwniczony, z dachem dwuspadowy i połaciami nachylonymi pod kątem 20°. Parter budynku zaplanowano jako strefę całodzienną. Z wiatrołapu, w którym zaprojektowano wejście główne do budynku, zaprojektowano wejście do hallu, który stanowi główny trzon komunikacji całego budynku. Dostępna jest z niego kuchnia, pokój dzienny, łazienka i sypialnia. W pokoju dziennym zaprojektowano kominek oraz wyjście na taras. W budynku zaprojektowano również garaż, który dostępny jest z wiatrołapu budynku.

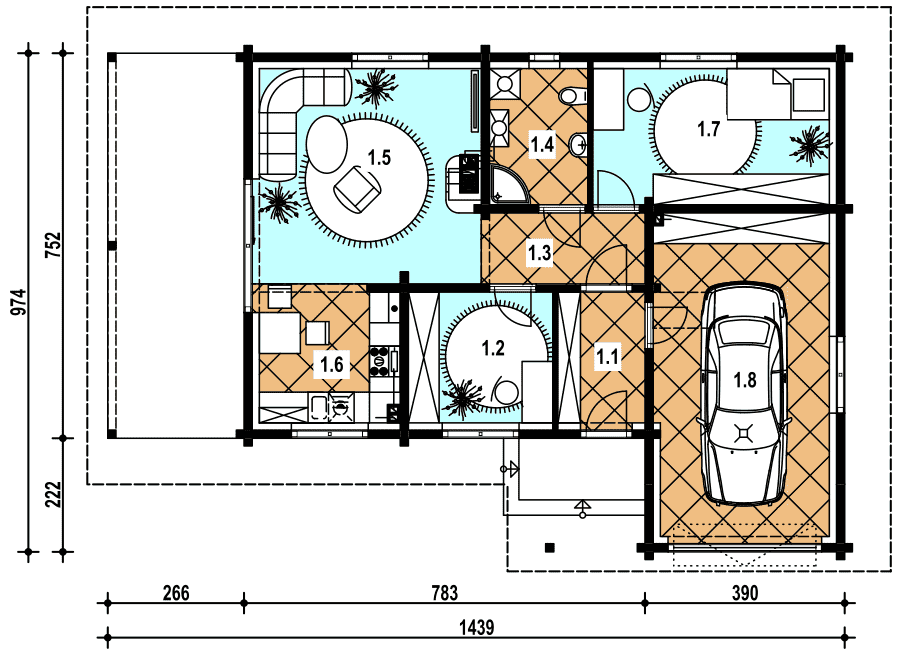

Rzuty

Parter

wiatrołap 4.30 sypialnia 7.20 hall 4.20 łazienka 5.10 pokój dzienny 17.90 kuchnia 6.90 sypialnia 12.30 garaż 0.000

Dane techniczne

Powierzchnia użytkowa57.9 m²
Powierzchnia zabudowy96.9 m²
Kubatura349 m³
Wysokość domu5.11 m
Minimalne wymiary działki22.5 x 18m
GarażJednostanowiskowy
Kąt nach. dachu20°

Zawartość projektu

Dokumentacja obejmuje 3 egzemplarze projektu architektoniczno-budowlanego oraz 3 teczki projektu technicznego.

Architektura

Opis techniczny do części architektonicznej
Część rysunkowa
Zestawienie podstawowych materiałów

Konstrukcja

Opis techniczny
Obliczenia statyczne
Schematy konstrukcyjne

Projekt wewnętrznej instalacji C.O.; WOD-KAN; GAZ

Opis techniczny instalacji
Zestawienie podstawowych materiałów
Część rysunkowa

Projekt elektrycznych instalacji wewnętrznych

Opis techniczny
Część rysunkowa

Projektant dokonujący adaptacji projektu gotowego może wprowadzić w nim następujący zakres zmian bez naruszenia praw autorskich firmy:

Zaprojektować użycie innych materiałów budowlanych na konstrukcję budynku {ściany i stropy} pod warunkiem zachowania wymagań konstrukcji i ochrony cieplnej budynku oraz jego elewacji.
Wprowadzić zmiany w usytuowaniu niekonstrukcyjnych ścianek działowych i otworów drzwiowych wewnątrz domu.
Wprowadzić zmiany materiałów wykończeniowych na zewnątrz oraz wewnątrz domu.
Wprowadzić zmiany usytuowania i rodzaju armatury sanitarnej i instalacji elektrycznej.
Wprowadzić częściowe lub całkowite podpiwniczenie budynku przy zachowaniu poziomu posadzki parteru na wysokości nie przekraczającej 60 cm ponad poziom terenu projektowanego.
Przesuwać okna na elewacji pod warunkiem zachowania prawidłowej kompozycji elewacji polegające na zachowaniu wspólnej linii usytuowania okien nad sobą lub obok siebie.
Projekt powiększenia lub zmniejszenia garażu może być wykonany przez projektanta adaptującego w zakresie adaptacji projektu gotowego do konkretnej działki budowlanej.

Wprowadzenie innych zmian do projektu wymaga uzyskania pisemnej zgody autora projektu, która jest wystawiana po uprzednim zgłoszeniu inwestora. Wszelkie zmiany należy nanieść na projekcie w kolorze czerwonym trwałą i czytelną techniką (lub wykonać rysunki zamienne)

Dodatki
