- Typ projektuWolnostojący
- StylNowoczesny
- Powierzchnia użytkowa119.61 m²
- KondygnacjeParterowy
- GarażDwustanowiskowy
- DachWielospadowy
- Odbicie lustrzaneTak
- Czas realizacjido 10 dni roboczych Zobacz więcej >
Opis
Opis projektu

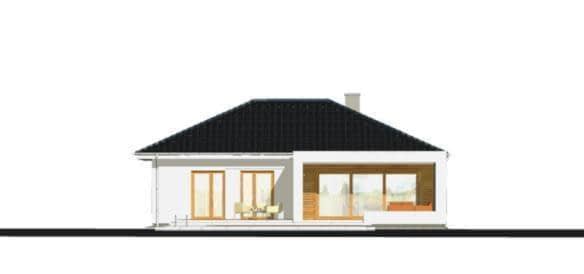

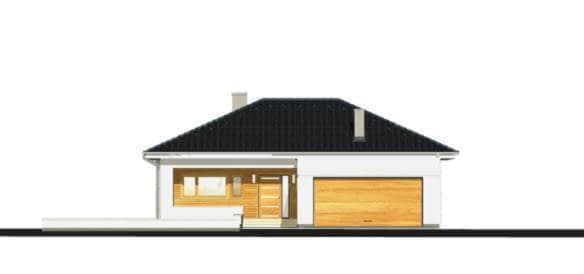

Dom parterowy z garażem na 2 samochody, przeznaczony dla 4 osobowej rodziny. Od frontu jak i od ogrodu zlokalizowano zadaszone tarasy. Taras od frontu jest przykryty dachem, natomiast nad tarasem od strony ogrodu mamy zadaszenie w formie drewnianych belek (pergola) schowanych w betonowej-białej ramie widocznej na elewacji tylnej. Nad garażem zaprojektowano płaski dach co nadaje nowoczesnego charakteru elewacji.
Konstrukcja
TECHNOLOGIA BUDOWY
- ściany fundamentowe – bloczek betonowy
- ściany zewnętrzne – beton komórkowy gr. 24cm + styropian gr. 20cm
- ściany wewnętrzne – bloczek silikatowy gr. 24cm
- strop – Teriva
- konstrukcja dachu – drewniana
Rzuty

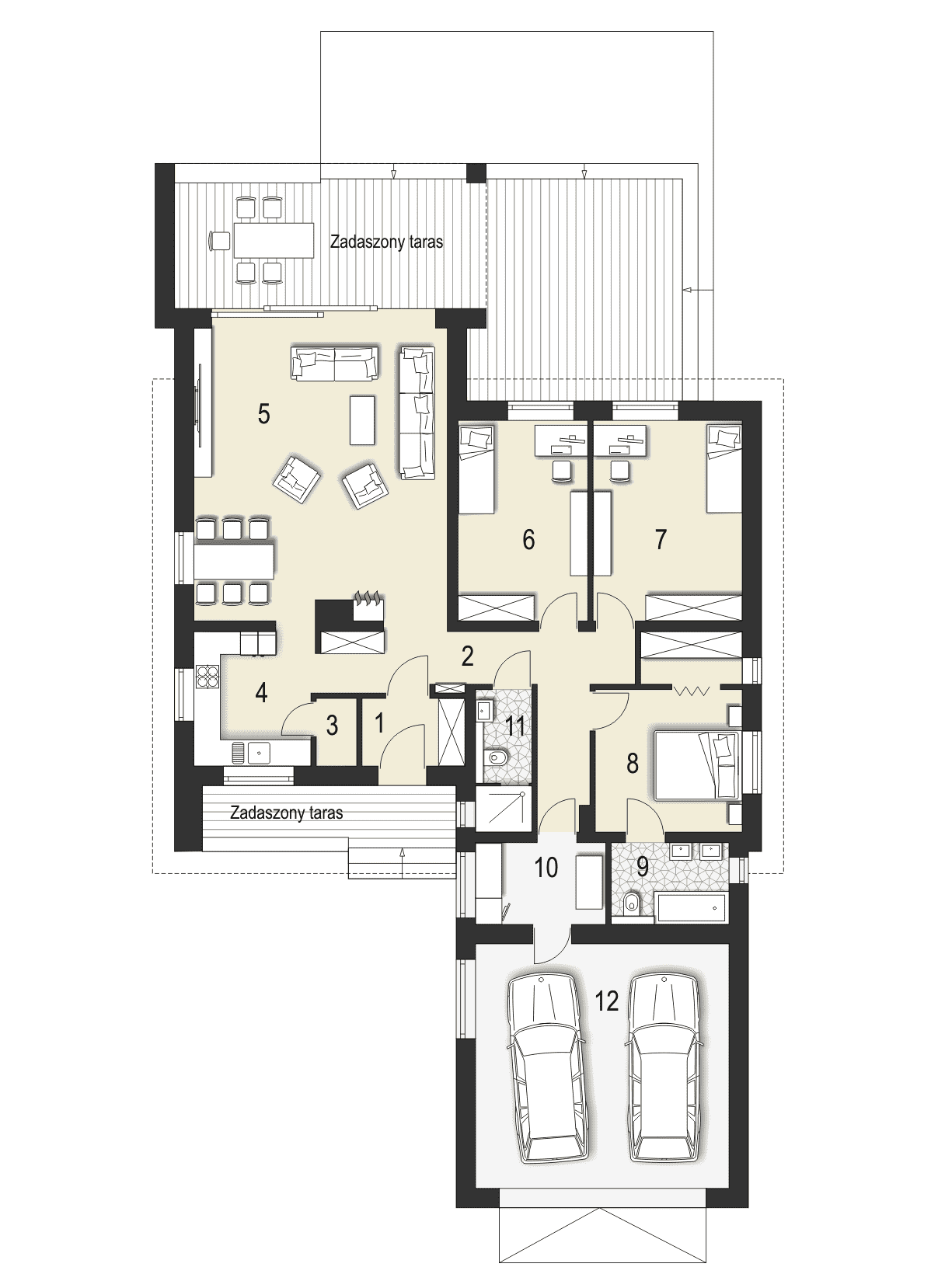

Rzut
- 1 wiatrołap3.51
- 2 komunikacja12.52
- 3 spiżarnia1.35
- 4 kuchnia8.14
- 5 salon z jadalnią37.64
- 6 pokój13.27
- 7 pokój15.27
- 8 pokój13.61
- 9 łazienka4.87
- 10 pom. gospodarcze5.39
- 11 łazienka4.04
- 12 garaż32.00

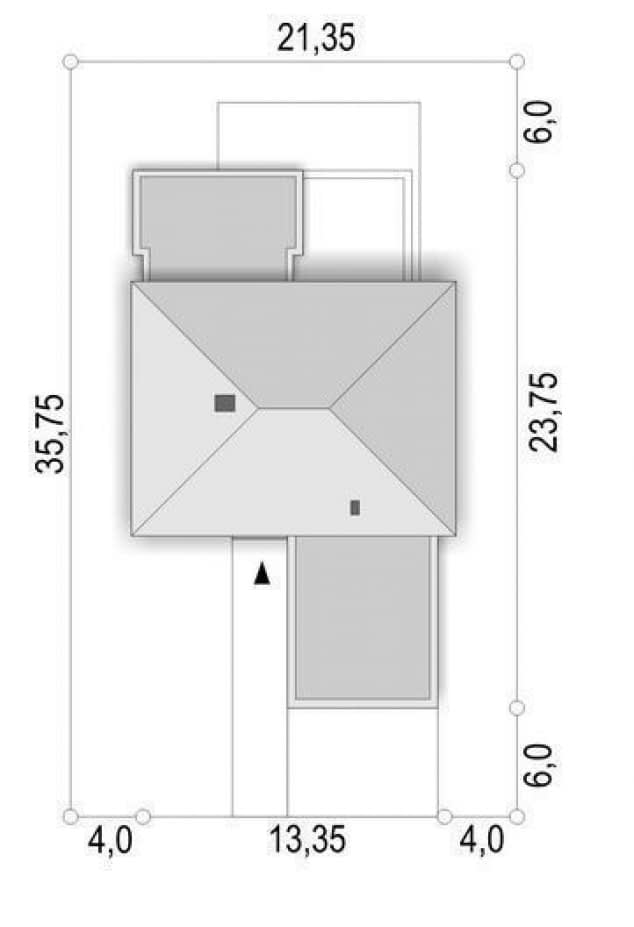

Usytuowanie na działce
Dane techniczne
- Powierzchnia użytkowa119.61 m²
- Powierzchnia zabudowy230 m²
- Liczba pokoi3
- Powierzchnia dachu92.18 m²
- Wysokość domu6.3 m
- Minimalne wymiary działki35.75 x 20.35m
- GarażDwustanowiskowy
- Rodzaj dachuWielospadowy
Instalacja grzewcza
- Instalacja opcjonalna
Zawartość projektu
Ważne informacje: Zaktualizowane projekty będą się różniły nieznacznie wym.zewnętrznymi (będą szersze i dłuższe o ok. 20cm ze względu na pogrubienie izolacji na ścianach zew.) i systemem grzewczym (przeważnie będzie pompa ciepła i panele fotowoltaiczne).
Otrzymują Państwo KOMPLET składający się z:
1 egzemplarza dokumentacji technicznej, w skład której wchodzi:
- opis techniczny
- projekt architektury budynku
- projekt konstrukcji budynku
- projekty instalacji wewnętrznych
- Charakterystyka energetyczna budynku
3 egzemplarze dokumentacji architektoniczno-budowlanej, w skład której wchodzi:
- opis
- projekt architektury budynku
- Analiza optymalizacyjno-ekonomiczna
- Bioz
Architektura:
- Elewacje
- Rzuty kondygnacji
- Rzut dachu
- Przekroje
- Zestawienie stolarki okiennej i drzwiowej
Konstrukcja:
- Rzut fundamentów
- Rzut stropów i nadproży
- Rzut więźby dachowej
- Rysunki wykonawcze elementów żelbetowych
- Zestawienie stali zbrojeniowej do rozrysowanych elementów żelbetowych
Instalacje wewnętrzne:
- Instalacja gazowa (jeżeli budynek jest ogrzewany kotłem gazowym)
- Instalacja wody ciepłej, zimnej i kanalizacji
- Instalacja c.o.
- Instalacja elektryczna
- Instalacja wentylacyjna – mechaniczna (jeżeli jest przewidziana w projekcie)
Materiały pomocnicze:
- Zestawienie elementów konstrukcyjnych więźby dachowej
- Instalacja gazowa (jeżeli jest przewidziana wariantowo w projekcie)
- Instalacja wentylacyjna – mechaniczna (jeżeli jest przewidziana wariantowo w projekcie)
- Instalacja solarna (jeżeli jest przewidziana wariantowo w projekcie)
- Alternatywnie – rozbudowany wyciąg z obliczeń statyczno – wytrzymałościowych
Projektant dokonujący adaptacji projektu może bez zgody autora wprowadzić zmiany dotyczące:
- Zmiany wymiarów fundamentów wynikające z dostosowania budynku do lokalnych warunków gruntowych.
- Wprowadzenia całkowitego lub częściowego podpiwniczenia budynku pod warunkiem nie wynoszenia poziomu parteru w stosunku do poziomu terenu.
- Zaprojektować użycie innych materiałów na konstrukcję budynku (ściany stropy) przy zachowaniu wymaganych przepisami i normami parametrów i pod warunkiem zachowania walorów użytkowych budynku.
- Rodzaju stropów - przy zachowaniu układu konstrukcji i zachowaniu wymaganych przepisami i normami parametrów
- Materiałów ścian zewnętrznych i wykończeniowych (tynki, posadzki, dachówki, izolacji cieplnej i przeciwwilgociowej) pod warunkiem utrzymania wymaganych parametrów (tj. np. wytrzymałość, ciepłochłonność).
- Programu użytkowego wewnątrz budynku; np. przesunięcia lub likwidacji ścian działowych i zmiany lokalizacji, ilosci i kształtu okien oraz drzwi, przy zachowaniu wymaganych przepisami i normami parametrów.
- Zmiana przekrojów elementów konstrukcji dachowej wynikająca z dostosowania do materiałów pokrycia lub z dostosowania budynku do innych stref śniegowych i wiatrowych niż podano w projekcie
- Kolorystyki elewacji, detali dekoracyjnych, kształtu podjazdów i tarasów
- Instalacji: wodnej, kanalizacyjnej, gazowej, elektrycznej i centralnego ogrzewania - pod warunkiem zachowania obowiązujących norm i przepisów prawa budowlanego.
Powyższe zmiany powinny zostać naniesione na oryginał projektu trwałą techniką graficzną w kolorze czerwonym i dokonane z zachowaniem obowiązujących norm i przepisów prawa budowlanego przez osoby posiadające do tego odpowiednie uprawnienia. W uzasadnionych przypadkach należy sporządzić rysunki zamienne i dołączyć je jako aneks. Jakiekolwiek inne zmiany ponad wyszczególnione wyżej mogą być dokonane wyłącznie za zgodą autora projektu lub pracowni.
Powyższe zmiany są dokładane do każdego projektu.
Zmiany wykraczające poza zakres zmian należy wypisać przy zamówieniu projektu.
