Afrodyta

4 590 zł

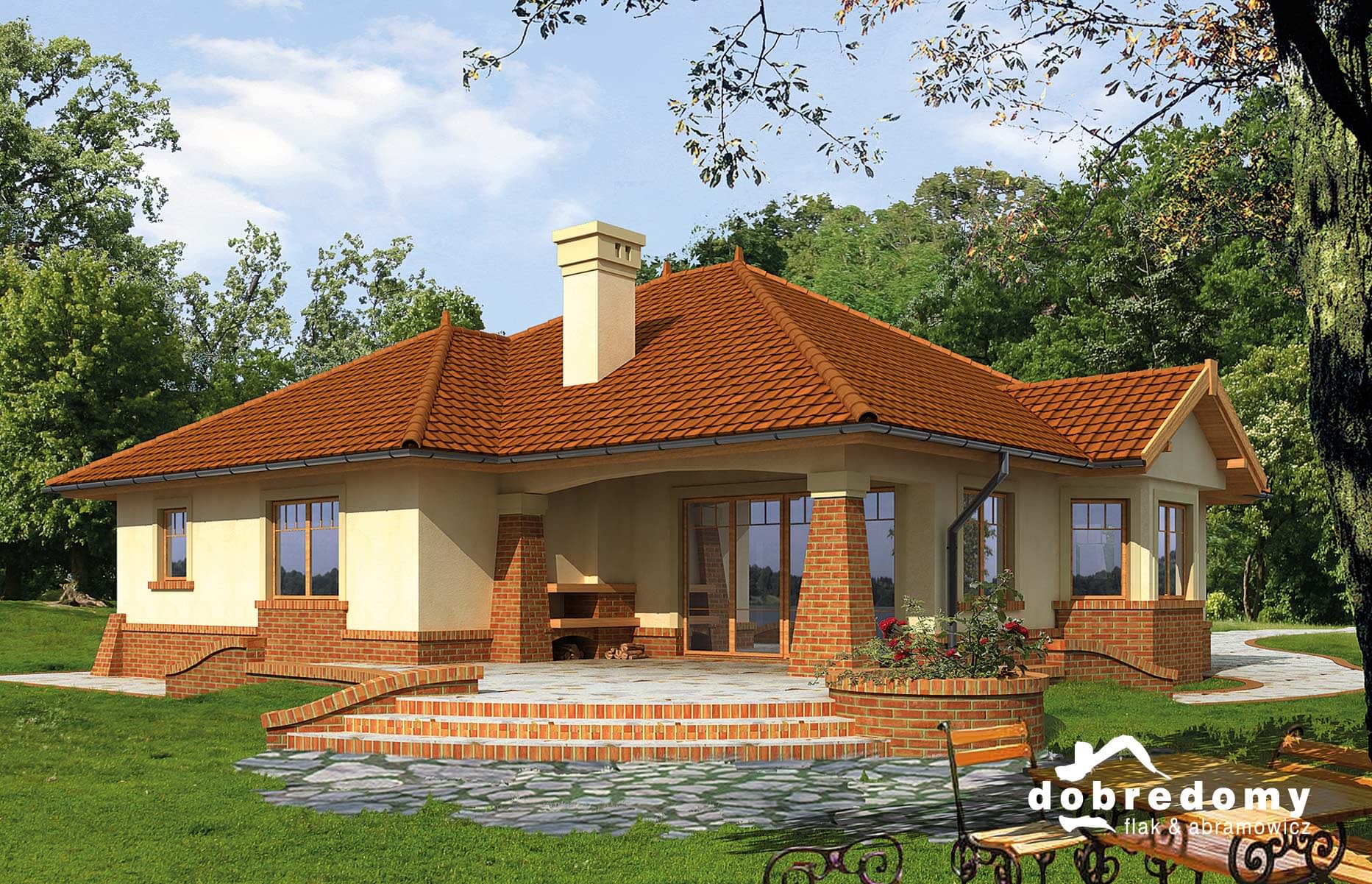

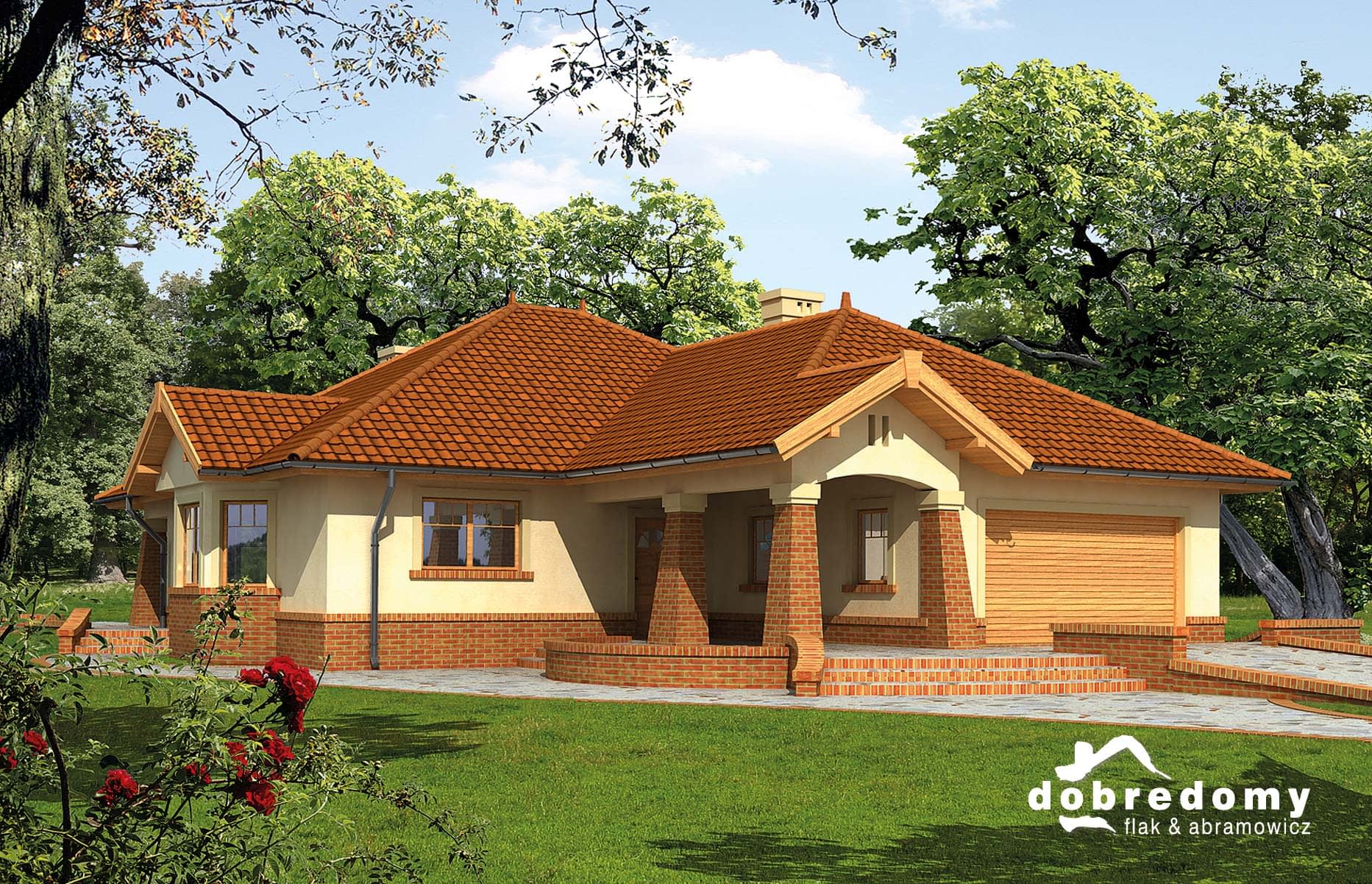

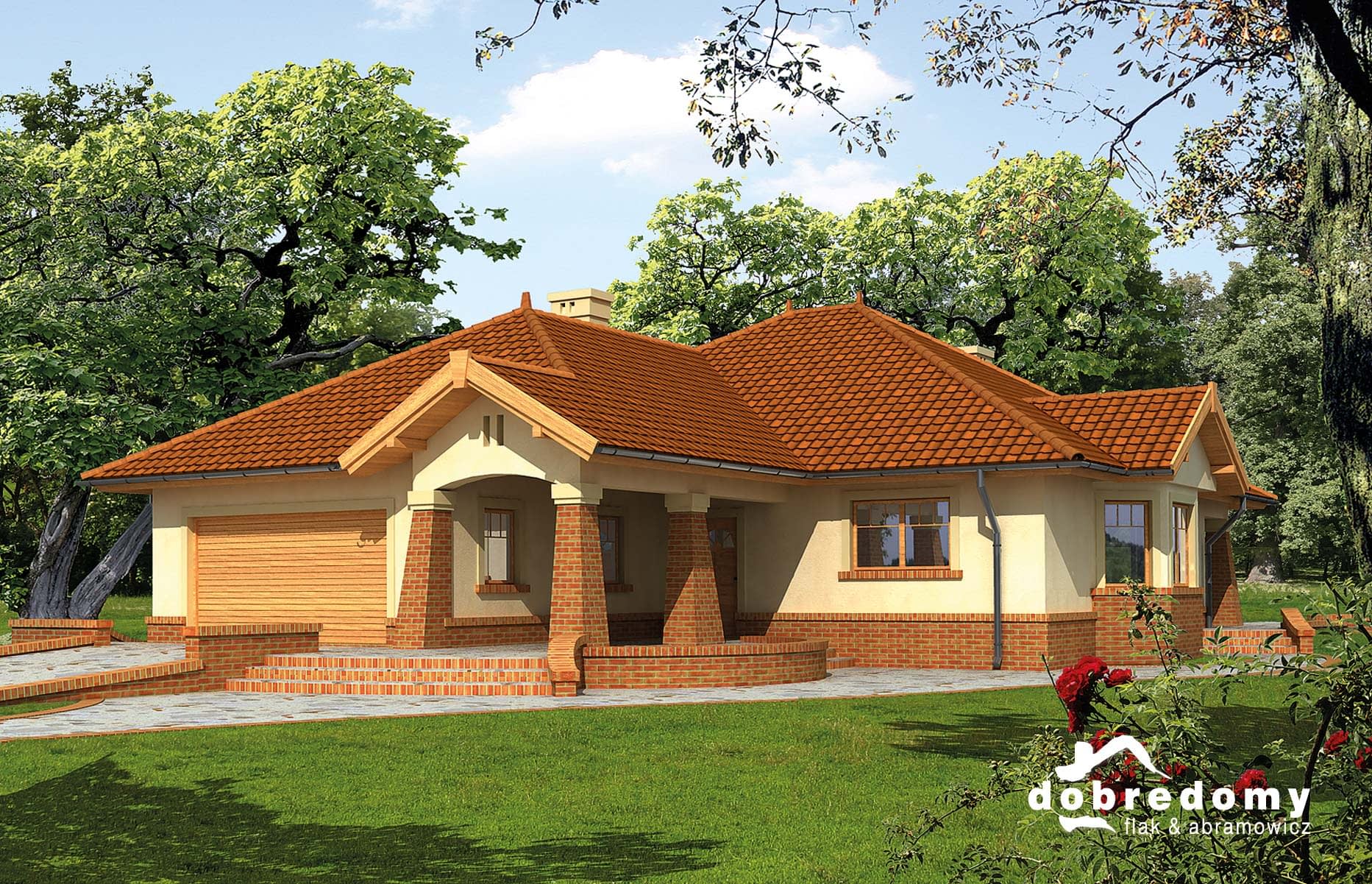

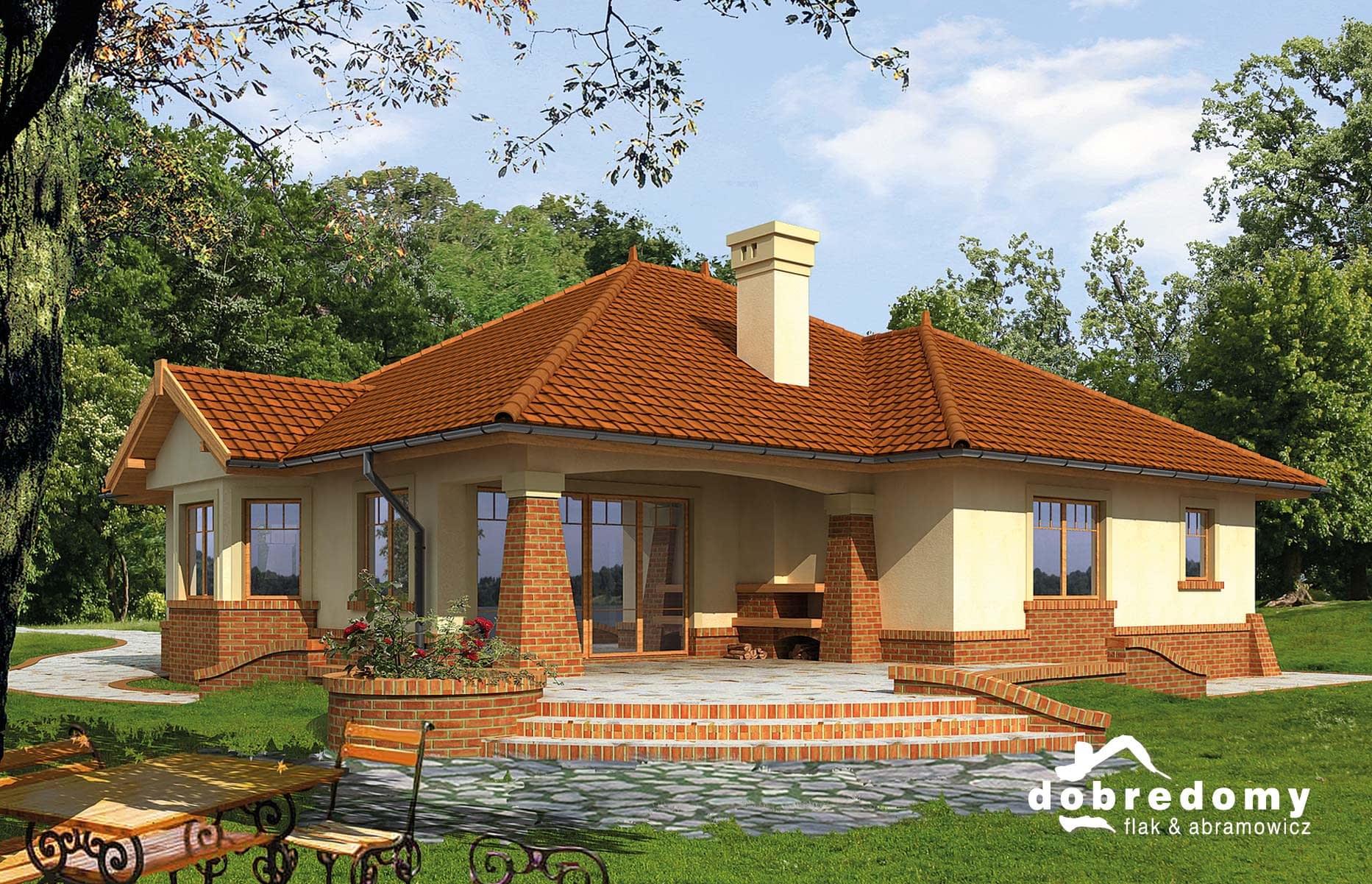

Projekt domu Afrodyta

Autor projektu:Dobre Domy
Gratis do projektów: zestaw umów, zgoda na zmiany w projekcie. Darmowa dostawa za 0 zł.
4 590 zł
Zadaj pytanie
  • Typ projektuWolnostojący
  • Powierzchnia użytkowa139.5 m²
  • KondygnacjeParterowy
  • GarażDwustanowiskowy
  • DachWielospadowy
  • Kąt nach. dachu30°
  • Odbicie lustrzaneTak
  • Czas realizacjido 10 dni roboczych
  • Zobacz więcej >

Zadzwoń do konsultanta

Godziny pracy: Pon. - Pt.8:00 - 16:00

Opis

Zgodność z WT 2021 i Eurokodami

Ze względu na dostosowywanie projektu do standardu WT 2021, czas realizacji może się różnić od standardowego.

Skontaktuj się z nami aby poznać szczegóły dotyczące wybranego projektu.

Opis projektu

Dom parterowy, niepodpiwniczony, przeznaczony dla 4-5 osobowej rodziny. W części dziennej zlokalizowano otwartą kuchnię połączoną z pokojem dziennym poprzez jadalnię. Sypialnie z ogólnodostępną łazienką i garderobą zaprojektowano w odizolowanej części nocnej. Dodatkowo sypialnia rodziców posiada własną garderobę i łazienkę. Dostępna wersja projektu z poddaszem użytkowym - Artemida.


Konstrukcja

Ściany zewnętrzne z betonu komórkowego posadowione na betonowych fundamentach. Ściany wewnętrzne z bloczków wapienno-piaskowych. Strop drewniany.

Elewacje pokryte tynkiem strukturalnym w systemie ociepleń Termo Organika. Pokrycie dachu - dachówka ceramiczna lub cementowa CREATON.

Rzuty

Parter

  • 1/1 wiatrołap4.7
  • 1/2 hall12.1
  • 1/3 kuchnia11.4
  • 1/4 pok. dzienny + jadalnia42.5
  • 1/5 garderoba8.1
  • 1/6 pokój13.8
  • 1/7 garderoba3.8
  • 1/8 łazienka4.7
  • 1/9 pokój10.9
  • 1/10 pokój11.2
  • 1/11 łazienka6.3
  • 1/12 pom. gosp.10
  • 1/13 garaż32.3

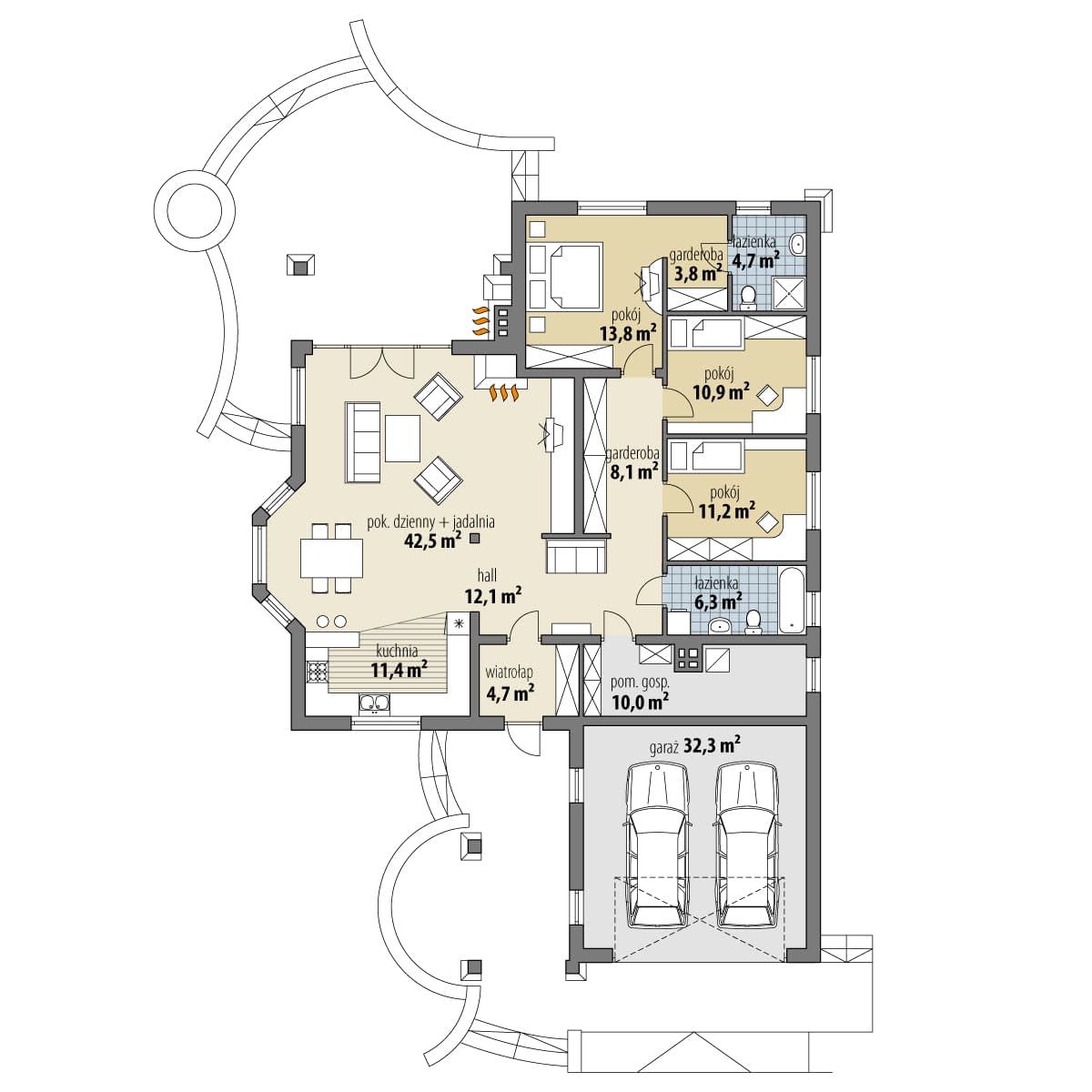

Rzut projektu Afrodyta - Parter

Dane techniczne

  • Powierzchnia użytkowa139.5 m²
  • Powierzchnia zabudowy241.1 m²
  • Liczba łazienek2
  • Liczba pokoi3
  • Powierzchnia dachu339.2 m²
  • Kubatura465.5 m³
  • Wysokość domu7.4 m
  • Minimalne wymiary działki27.8 x 22.86m
  • GarażDwustanowiskowy
  • Rodzaj dachuWielospadowy
  • Kąt nach. dachu30°

Koszty budowy

  • Koszt budowy412000 zł
  • Stan surowy zamknięty247000 zł

Zawartość projektu

Komplet dokumentacji projektowej stanowi:

1. Trzy (3) egzemplarze projektu architektoniczno-budowlanego

  • architektura – opis,
  • architektura - rysunki.

2. Dwa (2) egzemplarze projektu technicznego:

  • architektura - rysunki,
  • konstrukcja - opis,
  • konstrukcja - rysunki,
  • instalacje sanitarne,
  • instalacje sanitarne opis,
  • instalacje elektryczne,
  • instalacje elektryczne opis.

3. MATERIAŁY POMOCNICZE w 1 egzemplarzu.

  • rysunki wykonawcze elementów żelbetowych,
  • zestawienie stali zbrojeniowej,
  • zestawienie elementów konstrukcyjnych więźby dachowej
  • tabela elementów z kosztorysu stanu surowego zamkniętego (obejmującą robociznę, materiały i sprzęt).

Uprawnienia - wszystkie projekty domów mają stosowne uprawnienia i zaświadczenia potwierdzające przynależność do izb wszystkich projektantów, będących autorami prezentowanych na tej stronie koncepcji domów.

Zmiany w projekcie domu, które nie naruszają jego konstrukcji , możecie Państwo wprowadzać we współpracy z projektantem adaptującym projekt gotowy, bez konieczności konsultowania tego z autorem dokumentacji.

Poniżej prezentujemy zakres zmian, które nie wymagają zgody ze strony naszej Pracowni:

  • Zmiany wymiarów fundamentów wynikające z dostosowania budynku do lokalnych warunków gruntowych.
  • Wprowadzenie całkowitego lub częściowego podpiwniczenia budynku pod warunkiem nie wynoszenia poziomu parteru w stosunku do poziomu terenu.
  • Zaprojektowanie użycia innych materiałów na konstrukcję budynku (ściany stropy) przy zachowaniu wymaganych przepisami i normami parametrów oraz pod warunkiem zachowania walorów użytkowych budynku.
  • Rodzaj stropów – przy zachowaniu układu konstrukcji i wymaganych przepisami oraz normami parametrów.
  • Materiały ścian zewnętrznych i wykończeniowych (tynki, posadzki, dachówki, izolacja cieplna i przeciwwilgociowa) pod warunkiem utrzymania wymaganych parametrów (tj. np. wytrzymałość, ciepłochłonność).
  • Program użytkowy wewnątrz budynku; np. przesunięcie lub likwidacja ścian działowych i zmiana lokalizacji, ilości i kształtu okien oraz drzwi, przy zachowaniu wymaganych przepisami i normami parametrów.
  • Kąt nachylenia dachu do 10 proc. lub 5 stopni, pod warunkiem dostosowania konstrukcyjnego i zachowania formy architektonicznej.
  • Zmiana przekrojów elementów konstrukcji dachowej wynikająca z dostosowania do materiałów pokrycia lub z dostosowania budynku do innych stref śniegowych i wiatrowych niż podano w projekcie.
  • Kolorystyka elewacji, detali dekoracyjnych, kształtu podjazdów i tarasów.
  • Instalacja: wodna, kanalizacyjna, gazowa, elektryczna i centralnego ogrzewania - pod warunkiem zachowania obowiązujących norm i przepisów prawa budowlanego.
  • Realizacja projektu wg. lustrzanego odbicia.

Dodatki

Bezpłatne dodatki

Gratis

Zestaw umów

Gratis

Zmiany w projekcie

Gratis

Tablica budowy

Gratis

Dziennik budowy

Płatne dodatki

Projekt wentylacji mechanicznej

615 zł

Kosztorys

861 zł

Dodatkowy egzemplarz projektu

246 zł

Projekt instalacji centralnego ogrzewania zasilanego pompą ciepła

450 zł
