Agatka z powiększoną kotłownią

3 600 zł

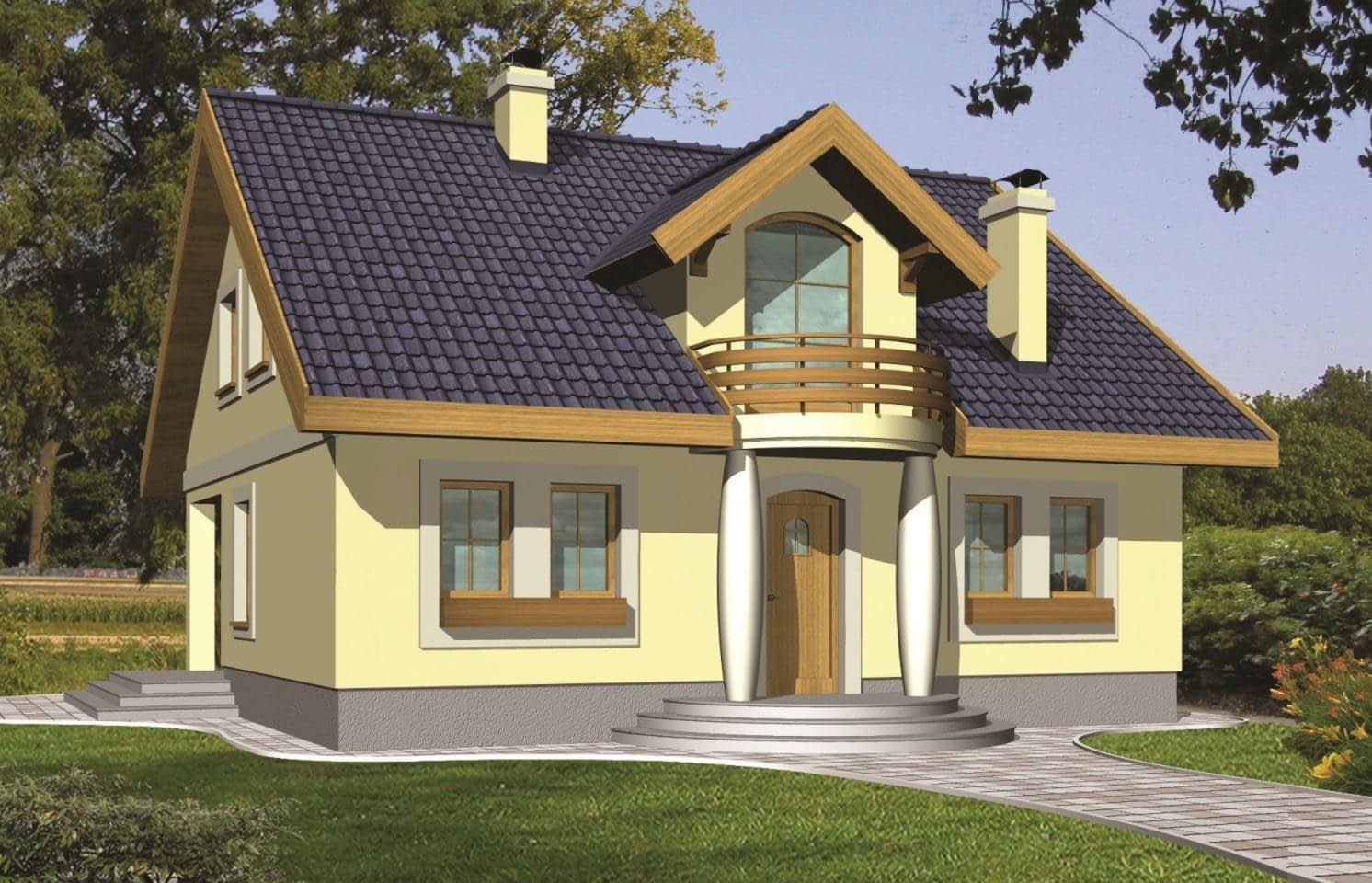

Projekt domu Agatka z powiększoną kotłownią

Autor projektu:HB Studio Pracownia Projektowa
Gratis do projektów: zestaw umów, zgoda na zmiany w projekcie. Darmowa dostawa za 0 zł.
3 600 zł
Zadaj pytanie
  • Typ projektuWolnostojący
  • StylTradycyjny
  • Powierzchnia użytkowa116.05 m²
  • KondygnacjeParterowy, z poddaszem
  • GarażBez garażu
  • DachDwuspadowy
  • Odbicie lustrzaneTak
  • Czas realizacjido 10 dni roboczych
  • Zobacz więcej >

Zadzwoń do konsultanta

Godziny pracy: Pon. - Pt.8:00 - 16:00

Opis

Zgodność z WT 2021 i Eurokodami

Ze względu na dostosowywanie projektu do standardu WT 2021, czas realizacji może się różnić od standardowego.

Skontaktuj się z nami aby poznać szczegóły dotyczące wybranego projektu.

Opis projektu

„Agatka” to piękny parterowy domek z użytkowym poddaszem. Prostota widoczna jest zarówno w wyglądzie zewnętrznym, układzie funkcjonalnym wnętrza jak i w rozwiązaniach konstrukcyjnych, przez to staje się on łatwy i niedrogi w budowie. Niejednokrotnie domek ten staje się wymarzoną Agatką dla 4-ro, 5-cio osobowej rodziny. Na parterze znajduje się obszerny salon z wyjściem do ogrodu, funkcjonalnie połączony z jadalnią i kuchnią. Umieszczony w centralnym miejscu kominek umożliwia rozprowadzenie ciepła po całym domu. Kuchnia może być otwarta na salon lub też może stanowić niezależne, zamknięte pomieszczenie. Dodatkowy pokój na parterze to niewątpliwy atut, który może spełniać rolę sypialni lub gabinetu. Zdecydowanie rozdzielona została strefa dzienna i nocna. Na poddaszu znajdują się trzy sypialnie i wygodna łazienka. W pracowni dostępne są wersje tego projektu z garażem, z garażem dwustanowiskowym, wersja z powiększonym pomieszczeniem pomocniczym (c.o.), tarasem nad garażem lub dachem jednospadowym nad garażem. Każda z wersji dostępna jest również w lustrzanym odbiciu.


Konstrukcja

Technologia:

  • fundamenty: beton zbrojony
  • ściany zewnętrzne:  dwuwarstwowe, beton komórkowy  + ocieplenie
  • ściany wewnętrzne: beton komórkowy
  • strop: gęstożebrowy
  • elewacje: tynk
  • dach: dachówka cementowa, ceramiczna.

Rzuty

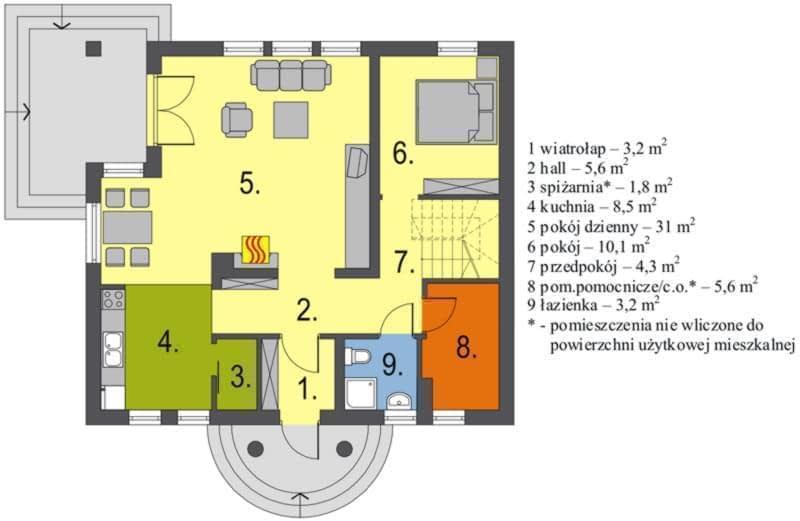

Rzut parteru

Rzut projektu Agatka z powiększoną kotłownią - Rzut parteru

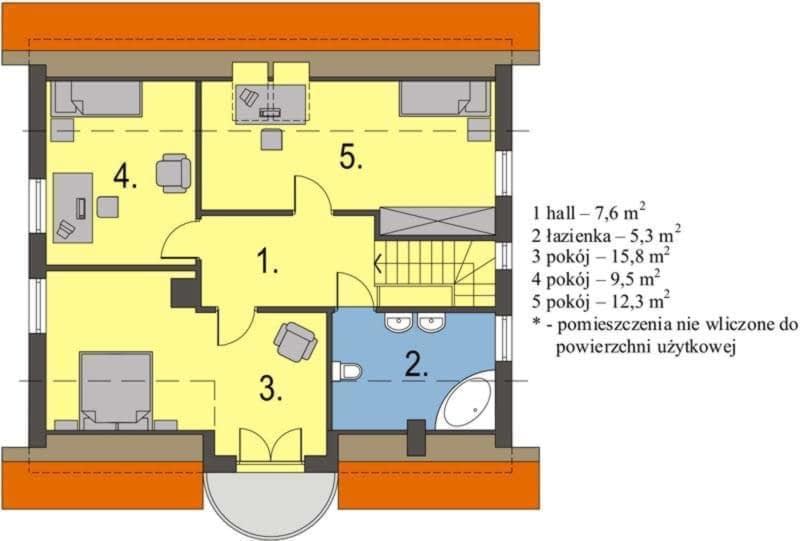

Rzut poddasza

Rzut projektu Agatka z powiększoną kotłownią - Rzut poddasza

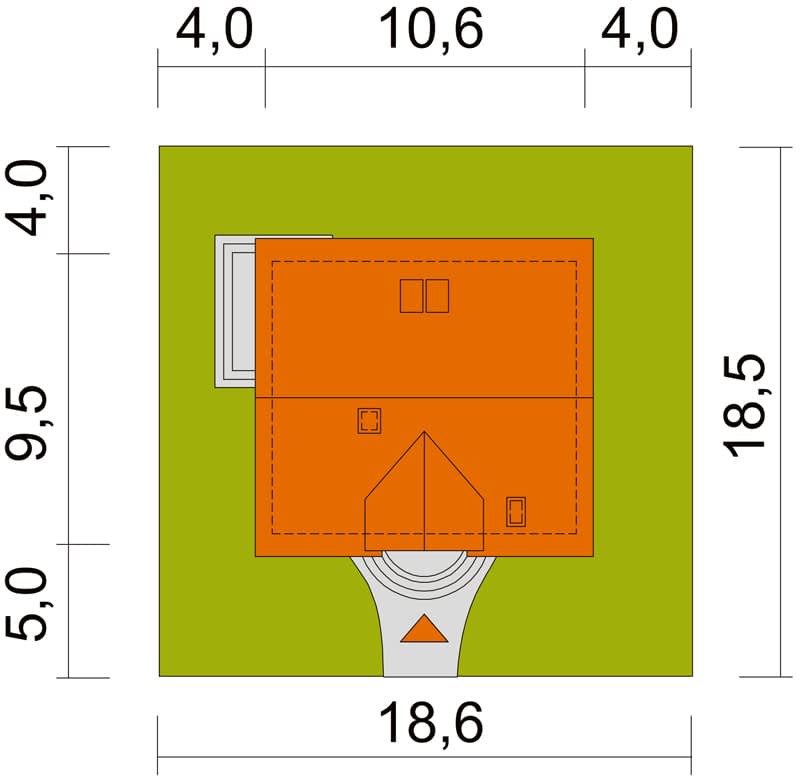

Usytuowanie na działce

Rzut projektu Agatka z powiększoną kotłownią - Usytuowanie na działce

Dane techniczne

  • Powierzchnia użytkowa116.05 m²
  • Powierzchnia zabudowy103.6 m²
  • Liczba łazienek2
  • Liczba pokoi4
  • Kubatura595 m³
  • Wysokość domu7.78 m
  • PoddaszeUżytkowe
  • Minimalne wymiary działki18.5 x 18.6m
  • GarażBez garażu
  • Rodzaj dachuDwuspadowy

Instalacja grzewcza

  • Instalacja opcjonalna

Zawartość projektu

Kompletna dokumentacja składa się z projektu pełnobranżowego, w skład którego wchodzi:

  • część architektoniczna wraz z rysunkami elewacji, rzutami kondygnacji, rzutami dachu i więźby dachowej, przekrojami, zestawieniem stolarki okiennej i drzwiowej oraz opisem;
  • część konstrukcyjna z wynikami obliczeń statyczno-wytrzymałościowych, z rzutami fundamentów, stropów oraz opisem,
  • część instalacyjna tj. instalacje wewnętrzne: elektryczne, gazowe, c.o. oraz wodno-kanalizacyjne.

Projektant, który dokonuje adaptacji projektu może bez zgody autora wprowadzić następujące zmienić w projekcie:

  • wymiary fundamentów wynikające z dostosowania obiektu do warunków gruntowych;
  • wymiary przekrojów lub rozstawu elementów więźby dachowej wynikające z dostosowania;
  • budynku do strefy śniegowej i wiatrowej;
  • rodzaj stropów z zachowaniem układu konstrukcji;
  • warstwy ścian zewnętrznych, przy zachowaniu dopuszczalnego współczynnika;
  • przenikalności cieplnej i obowiązujących norm budowlanych;
  • kąt nachylenia dachu do 5 stopni (należy zwrócić uwagę na nośność elementów więźby dachowej);
  • instalacje wodno-kanalizacyjną, gazową, CO, elektryczną - przy zachowaniu obowiązujących norm;
  • materiały wykończeniowe: posadzki, tynki, dachówki, izolacje cieplne i przeciwwilgociowe, przy zachowaniu niezbędnych parametrów wytrzymałości (szczególnie dla zmiany pokrycia dachowego) oraz parametrów przenikania ciepła;
  • kolorystykę elewacji, detale dekoracyjne, kształt tarasów i podjazdów;
  • lokalizację, ilość i kształt okien oraz drzwi, również drzwi garażowych;
  • rozwiązania funkcjonalne wewnątrz budynku;
  • przesunąć lub zlikwidować ściany działowe;
  • wprowadzić częściowe lub całkowite podpiwniczenie budynku - przy zachowaniu poziomu posadzki parteru na wysokości nie przekraczającej 50 cm ponad poziom terenu projektowanego.

Zgoda na inne zmiany, które nie zostały wymienione wyżej może zostać wydana na indywidualne życzenie inwestora lub osoby dokonującej adaptacji projektu. Wszystkie wprowadzone zmiany, powinny być naniesione w dokumentacji projektowej trwałą techniką graficzną w kolorze czerwonym lub dołączone jako aneks do projektu oraz podpisane przez osobę uprawnioną, dokonującą adaptacji.
