Aksamit 7 (CE)

3 200 złKup projekt

Projekt domu Aksamit 7 (CE)

Autor projektu:MTM STYL Sp. z o.o. Sp.k
Gratis do projektów: zestaw umów, dziennik budowy, tablica informacyjna, zgoda na zmiany w projekcie. Darmowa dostawa za 0 zł.
3 200 zł
Kup projektZadaj pytanie
  • Typ projektuWolnostojący
  • StylNowoczesny
  • Powierzchnia użytkowa165.77 m²
  • KondygnacjeParterowy, z piwnicą
  • GarażDwustanowiskowy
  • DachWielospadowy
  • Kąt nach. dachu30°
  • Odbicie lustrzaneTak
  • Czas realizacjido 10 dni roboczych
  • Zobacz więcej >

Zadzwoń do konsultanta

Godziny pracy: Pon. - Pt.8:00 - 16:00

Reklama

Opis

Opis projektu

Aksamit 7 to projekt domu parterowego, podpiwniczonego z wjazdem od południa. Układ funkcjonalny zaprojektowano tak, aby wyraźnie podzielić go na przestronną strefę dzienną i przytulną część prywatną. Część dzienna to przestronny salon z kominkiem, jadalnia otwarta na ogród dużymi przeszkleniami oraz funkcjonalna kuchnia. Strefa nocna to cztery sypialnie, ogólnodostępna łazienka i wc. Jedna z sypialni zaadaptowana została na apartament gospodarzy, który posiada prywatną łazienką oraz garderobą. W projekcie przewidziano również część gospodarczą ulokowaną w piwnicy oraz dwustanowiskowy garaż. Część gospodarczą tworzą kotłownia oraz trzy pomieszczenia gospodarcze.


Konstrukcja

Ściany: 2-warstwowe - pustak ceramiczny + styropian Termo Organika, Stropy: żelbetowe, wylewane, Dach: dachówka ceramiczna, kąt nachylenia 30°

Rzuty

piwnica

  • korytarz/komunikacja13.32
  • pomieszczenie gospodarcze18.75
  • pomieszczenie gospodarcze11.65
  • pomieszczenie gospodarcze61.3
  • kotłownia13.66

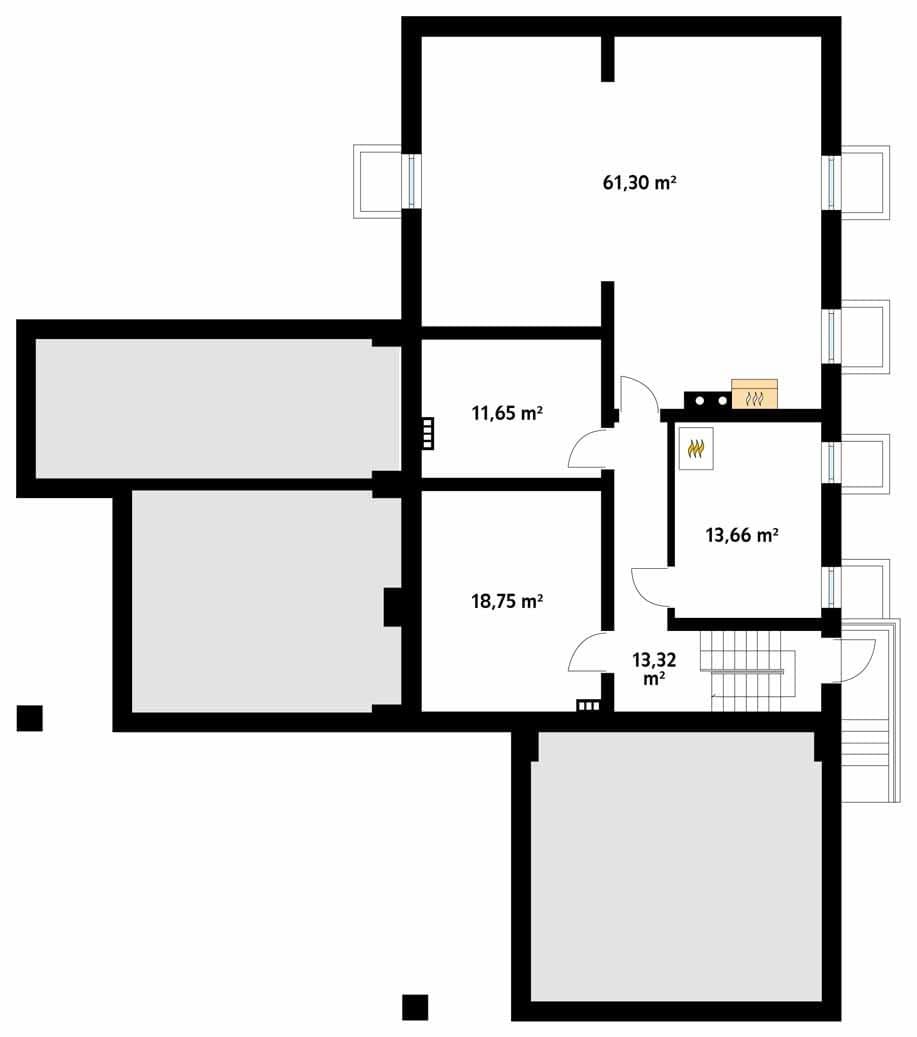

Rzut projektu Aksamit 7 (CE) - piwnica

parter

  • wiatrołap3.78
  • korytarz/komunikacja21.34
  • salon28.92
  • kuchnia/jadalnia25.43
  • łazienka6.44
  • łazienka5.78
  • sypialnia14.11
  • garderoba6.64
  • sypialnia14.37
  • sypialnia13.94
  • sypialnia12.07
  • pralnia5.06
  • wc2.14
  • korytarz/komunikacja5.75
  • garaż37.45

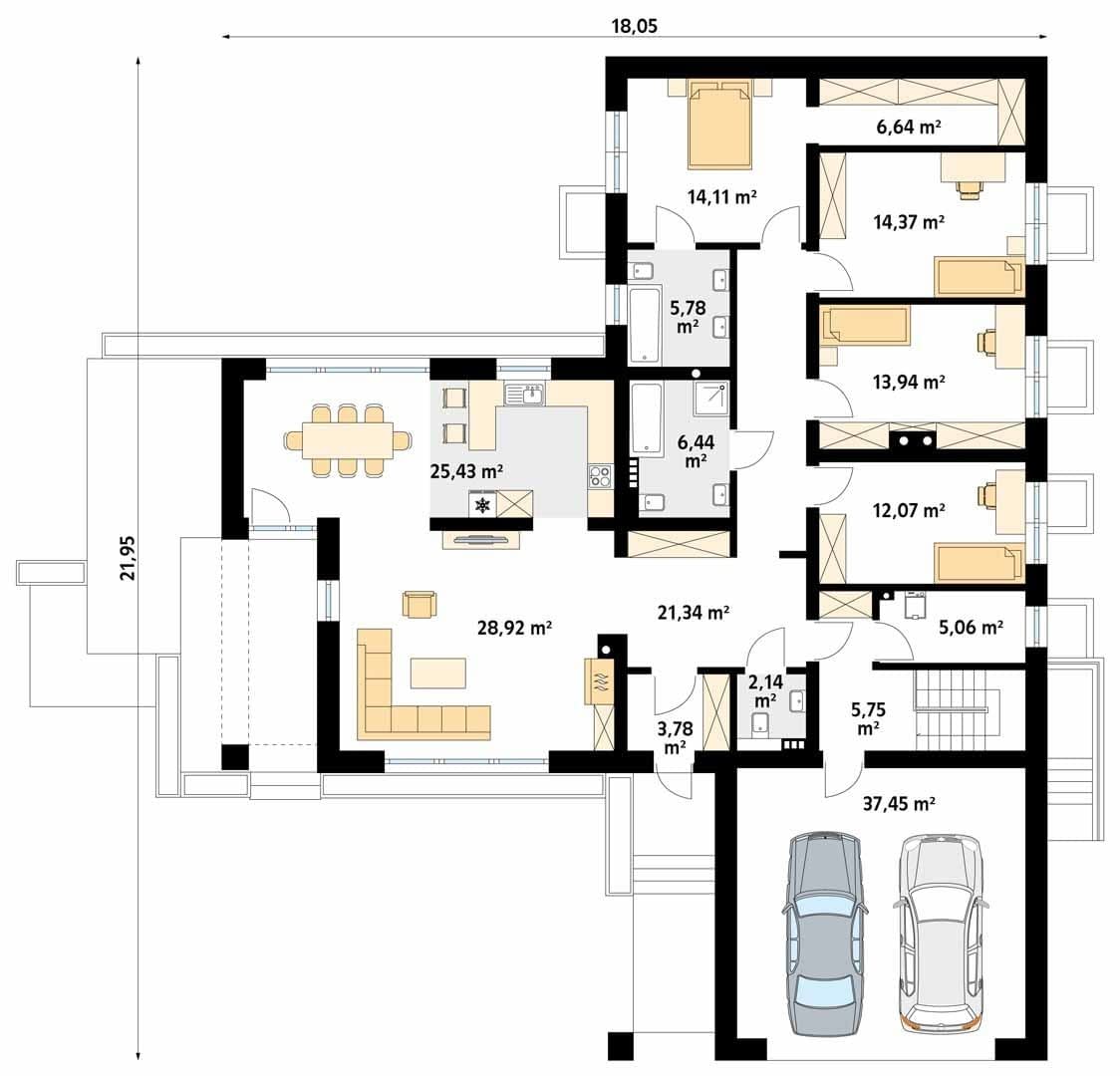

Rzut projektu Aksamit 7 (CE) - parter

Usytuowanie na działce

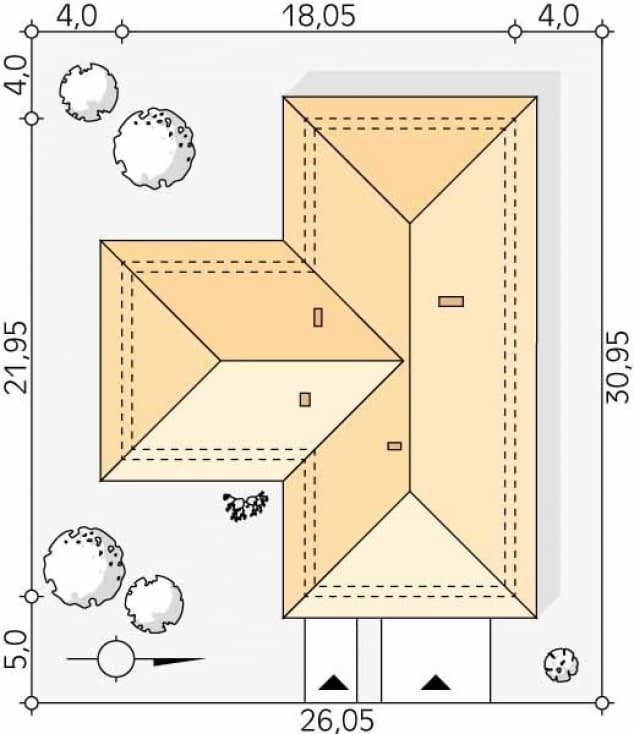

Rzut projektu Aksamit 7 (CE) - Usytuowanie na działce

Dane techniczne

  • Powierzchnia użytkowa165.77 m²
  • Powierzchnia zabudowy263.64 m²
  • Liczba pokoi6
  • Powierzchnia dachu429.36 m²
  • Kubatura1846.43 m³
  • Długość domu21.95 m
  • Szerokość domu18.05 m
  • Wysokość domu7.01 m
  • Minimalne wymiary działki30.95 x 26.05m
  • GarażDwustanowiskowy
  • Rodzaj dachuWielospadowy
  • Kąt nach. dachu30°

Instalacja grzewcza

  • Instalacja opcjonalna
  • EUco40.27 kwH/m²/rok

Zawartość projektu

PROJEKT ARCHITEKTONICZNO-BUDOWLANY ( 4 egzemplarze) zawiera:

  • Projekt architektoniczny – rysunki w skali 1:50 lub 1:100
  • Projekt konstrukcyjny – rysunki w skali 1:50 i 1:25
  • Projekt wewnętrznych instalacji: wodno-kanalizacyjnych, centralnego ogrzewania oraz gazu
  • Projekt wewnętrznych instalacji elektrycznych

Autor projektu wyraża zgodę na zmiany, które dopuszczają następujący zakres adaptacji:

  • dostosowanie fundamentów do warunków geotechnicznych w miejscu posadowienia budynku
  • realizacja budynku w lustrzanym odbiciu
  • zmiana technologii wykonania domu: materiałów ściennych, izolacyjnych, wykończeniowych przy spełnieniu wymaganych normą własności ścian
  • zmiany wymiarów rzutu poziomego budynku w granicach 5%
  • zmiana rodzajów stropów przy zachowaniu układu konstrukcyjnego oraz wymaganej wytrzymałości
  • zmiana pokrycia dachowego na ciężkie po dostosowaniu konstrukcji budynku do zwiększonego ciężaru pokrycia dachowego, zmiana kąta nachylenia dachu w granicach 5%
  • podpiwniczenie budynku lub rezygnacja z podpiwniczenia
  • zmiana lokalizacji ścian działowych i wewnętrznych otworów drzwiowych ( przy zachowaniu nośności elementów konstrukcyjnych budynku)
  • zmiana wykonania wewnętrznych instalacji sanitarnych i elektrycznych zgodnie z uzyskanymi warunkami zapewnienia dostaw mediów do budynku mieszkalnego
  • zmiana ilości, wielkości i usytuowania otworów okiennych i drzwiowych

Powyższe zamiany muszą być dokonane z zachowaniem obowiązujących norm i przepisów prawa budowlanego przez osoby posiadające odpowiednie uprawnienia. Wszelkie pozostałe zmiany w projektach wymagają odrębnej zgody autorów.

Dodatkowo do zakupionego projektu dołączone są

  • Uprawnienia projektantów,
  • Standardową zgodę na zmiany,
  • Projektowaną charakterystykę energetyczną,
  • Analizę porównawczą systemów ogrzewania,
  • Rzut w skali 1:500 do projektu zagospodarowania działki,
  • Informację BIOZ (Bezpieczeństwo i Ochrona Zdrowia w czasie budowy),
