Projekt domu ALEXANDRIA 2
- Typ projektuWolnostojący
- Powierzchnia użytkowa128.44 m²
- Kondygnacjez poddaszem
- GarażDwustanowiskowy
- DachCzterospadowy
- Kąt nach. dachu30°
- Odbicie lustrzaneTak
- Czas realizacjido 10 dni roboczych Zobacz więcej >
Opis
Zgodność z WT 2021 i Eurokodami
Ze względu na dostosowywanie projektu do standardu WT 2021, czas realizacji może się różnić od standardowego.
Skontaktuj się z nami aby poznać szczegóły dotyczące wybranego projektu.
Konstrukcja
PARTER:
wiatrołap, komunikacja, kuchnia, spiżarnia, salon, 2x pokój, sypialnia, 2x łazienka, garaż, kotłownia/pralnia, taras.
STRYCH:
strych.
FORMA ARCHITEKTONICZNA :
Budynek o zwartej bryle, parterowy ze strychem. Budynek przekryty jest dachem wielospadowym. Maksymalna wysokość budynku wynosi 7,77m. Nowoprojektowany budynek swoją formą nawiązywać winien do zabudowy występującej w sąsiedztwie planowanej inwestycji.
Rzuty

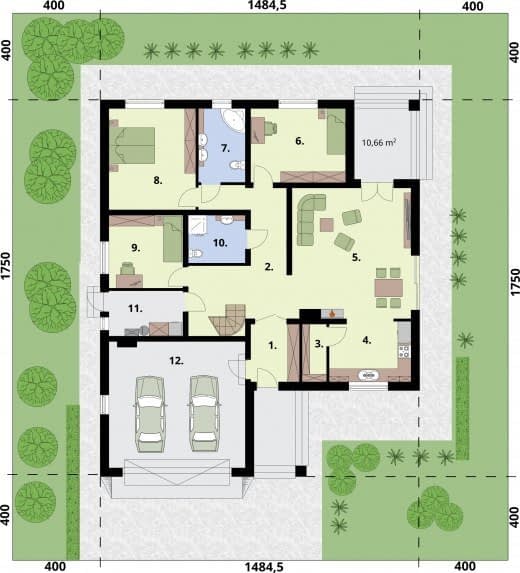

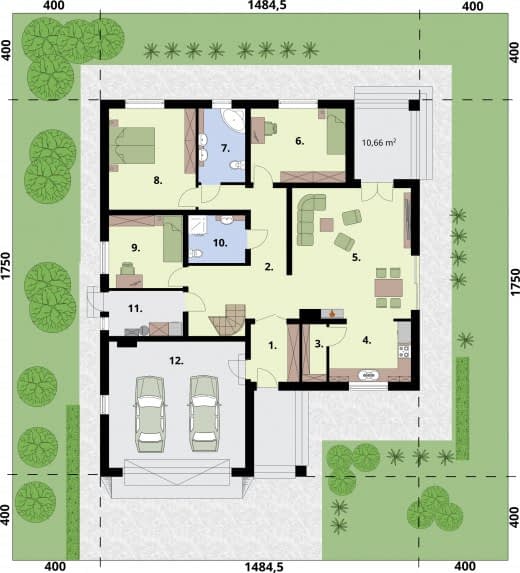

Rzut przyziemia
- 1 Wiatrołap5.78
- 2 Komunikacja 21.19
- 3 Spiżarnia2.86
- 4 Kuchnia10.41
- 5 Salon31.53
- 6 Pokój14.54
- 7 Łazienka7.12
- 8 Sypialnia18.25
- 9 Pokój11.16
- 10 Łazeinka5.6
- 11 Kotłownia/Pralnia6.89
- 12 Garaż35.65

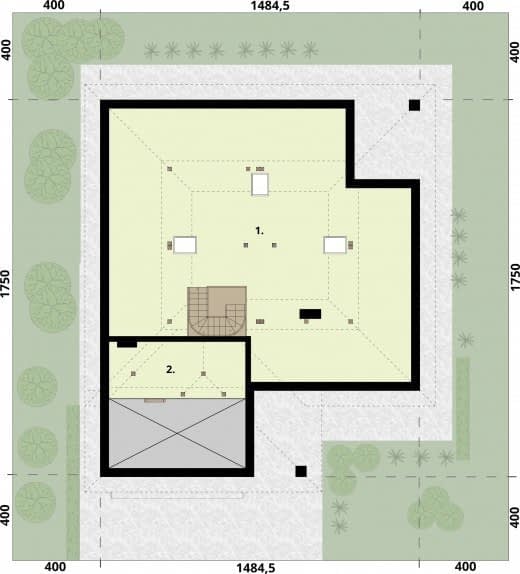

Rzut strychu
- 1 Strych49.95
- 2 Strych9.84
Dane techniczne
- Powierzchnia użytkowa128.44 m²
- Powierzchnia zabudowy218.84 m²
- Liczba pokoi13
- Powierzchnia dachu332 m²
- Kubatura1106 m³
- Wysokość domu7.77 m
- PoddaszeUżytkowe
- Minimalne wymiary działki22.85 x 25.5m
- GarażDwustanowiskowy
- Rodzaj dachuCzterospadowy
- Kąt nach. dachu30°
Zawartość projektu
Projekty są dostępne w wersji książkowej, drukowanej w tak zwanym w nowym trybie 3 egzemplarze projektu architektoniczno-budowlanego oraz 3 egzemplarze projektu technicznego. Na życzenie przesyłamy rzuty i przekroje wersji podstawowych dokumentacji w formacie PDF
Każdy projekt architektoniczno-budowlany domu składa się z następujących części:
- strona tytułowa,
- oświadczenie
- część opisowa projektu architektoniczno-budowlanego,
- projektowana charakterystyka energetyczna z analizą,
- część rysunkowej projektu architektoniczno-budowlanego,
- zaświadczenia i uprawnienia.
Każdy projekt techniczny domu składa się z:
- strony tytułowej,
- oświadczenia,
- części opisowej projektu technicznego,
- części rysunkowej projektu technicznego,
- części konstrukcyjnej,
- zaświadczenia i uprawnień,
- zestawień drewna i stali,
-instalacji elektrycznej i odgromowej,
-instalacji sanitarnych, gazowych i centralnego ogrzewania.
Do projektu na życzenie dołączamy obliczenia statyczno-wytrzymałościowe.
Inwestor otrzymuje 3 opieczętowane sztuki projektu architektoniczno-budowlanego oraz 3 egzemplarze projektu technicznego tworzące komplet, każdy z plombą zabezpieczającą i oryginalnym hologramem biura.
Pierwszy egzemplarz tomu I zawiera zgodę in blanco na wszystkie zmiany wprowadzane do projektu po zakupie przez lokalnego wybranego na własną rękę przez Inwestora architekta adaptującego/kierownika budowy. Do teczki projektów dołączamy także zaświadczenia i aktualne wpisy do Izb autorów projektu oraz wpisy aktualne na czas sporządzenia projektu.
Dodatki
Bezpłatne dodatki
GratisZestaw umów
GratisZmiany w projekcie
GratisTablica budowy
GratisDziennik budowy
Płatne dodatki
Kosztorys
370 zł
Dodatkowy egzemplarz projektu
450 zł
Projekt wentylacji mechanicznej z rekuperatorem
450 zł
Projekt fotowoltaiki dla domu
750 zł
Projekt instalacji z ogrzewaniem podłogowym
400 zł
