Projekt domu ALTEA 2

Name: ALTEA 2
Brand: PRO ARTE Arkadiusz Woch, Krzysztof Biodrowicz s.j.
SKU: altea-2
Price: 3699.00 PLN
Availability: InStock

Autor projektu:PRO ARTE Arkadiusz Woch, Krzysztof Biodrowicz s.j.

Lustrzane odbicie

Dodaj do schowka

Gratis do projektów: zestaw umów, zgoda na zmiany w projekcie. Darmowa dostawa za 0 zł.

3 699 zł3 599 zł

Oszczędź: 100,00zł

Cena przed promocją: 3 699 zł

Zadaj pytanie

Typ projektuWolnostojący
Powierzchnia użytkowa94.56 m²
Kondygnacjez poddaszem
GarażJednostanowiskowy
DachPłaski
Kąt nach. dachu2°
Odbicie lustrzaneTak
Czas realizacjido 10 dni roboczych

Zobacz więcej >

Zadzwoń do konsultanta

502 503 202

Godziny pracy: Pon. - Pt.8:00 - 16:00

Opis

Konstrukcja

Budynek mieszkalny, wolnostojący, dwukondygnacyjny, niepodpiwniczony.

PARTER:

wiatrołap, komunikacja, łazienka, kuchnia, pokój dzienny z aneksem jadalnym, garaż, taras.

PIĘTRO:

komunikacja, łazienka, pralnia, 2x pokój, sypialnia, garderoba.

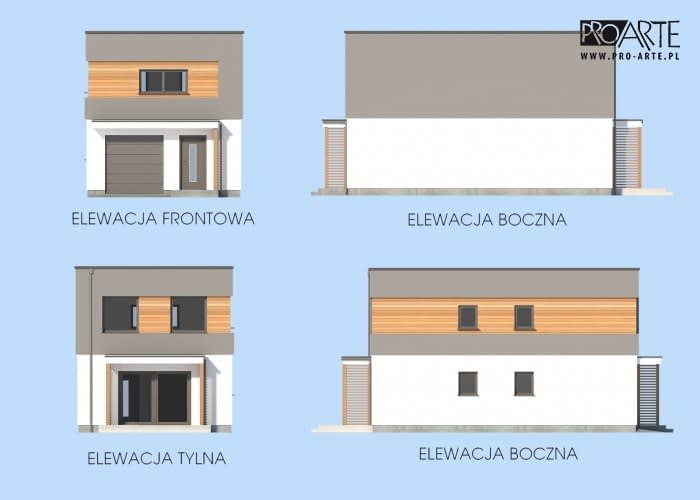

FORMA ARCHITEKTONICZNA :
Budynek o zwartej bryle, dwukondygnacyjny w zabudowie szeregowej. Budynek przekryty jest dachem płaskim. Maksymalna wysokość budynku wynosi 6,45m. Nowoprojektowany budynek swoją formą nawiązywać winien do zabudowy występującej w sąsiedztwie planowanej inwestycji.

KONSTRUKCJA:

Główne rozwiązania konstrukcyjno - materiałowe: Projektowany budynek zaprojektowano w technologii murowanej. Główną konstrukcję nośną stanowić będą: ławy, stopy, słupy żelbetowe, ściany nośne w układzie mieszanym z pustaków ceramicznych spięte wieńcami, stropy i stropodach pełny na bazie stropu żelbetowego monolitycznego jednokierunkowo i krzyżowo zbrojonego.

Rzuty

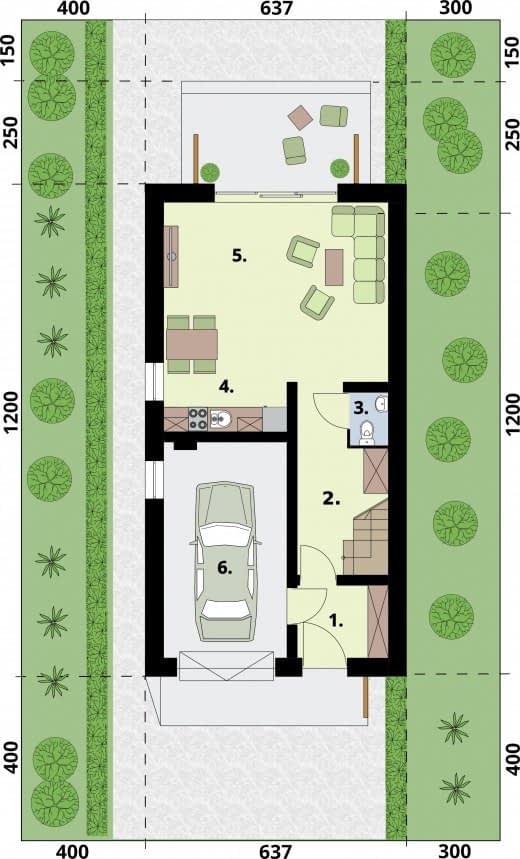

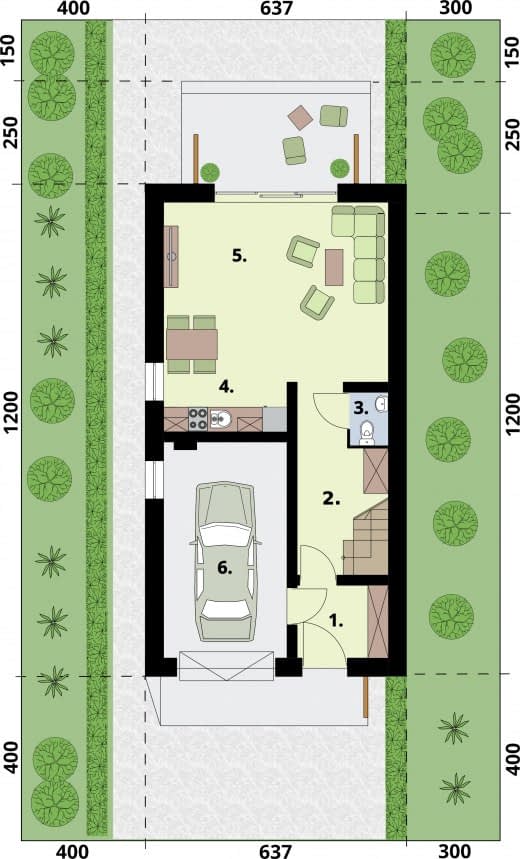

Rzut przyziemia

1 Wiatrołap3.81
2 Komunikacja7.86
3 Łazienka1
4 Kuchnia3.59
5 Pokój dzienny z aneksem jadalnym23.66
6 Garaż15.42

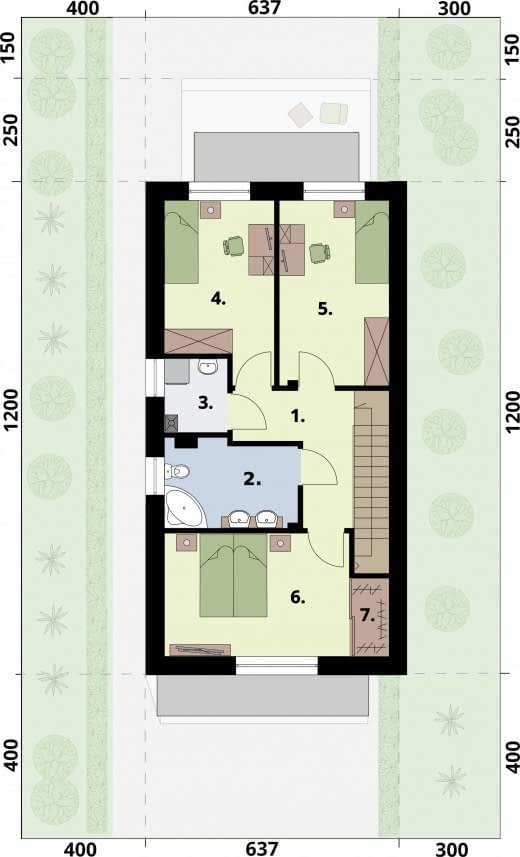

Rzut poddasza

1 Komunikacja8.05
2 Łazienka6.47
3 Pralnia 2.66
4 Pokój10.56
5 Pokój11.81
6 Sypialnia13.28
7 Garderoba1.81

Dane techniczne

Powierzchnia użytkowa94.56 m²
Powierzchnia zabudowy76.44 m²
Liczba pokoi13
Powierzchnia dachu60.5 m²
Kubatura505 m³
Wysokość domu6.45 m
Minimalne wymiary działki12.37 x 20m
GarażJednostanowiskowy
Rodzaj dachuPłaski
Kąt nach. dachu2°

Zawartość projektu

Projekty są dostępne w wersji książkowej, drukowanej w tak zwanym w nowym trybie 3 egzemplarze projektu architektoniczno-budowlanego oraz 3 egzemplarze projektu technicznego. Na życzenie przesyłamy rzuty i przekroje wersji podstawowych dokumentacji w formacie PDF

Każdy projekt architektoniczno-budowlany domu składa się z następujących części:
- strona tytułowa,
- oświadczenie
- część opisowa projektu architektoniczno-budowlanego,
- projektowana charakterystyka energetyczna z analizą,
- część rysunkowej projektu architektoniczno-budowlanego,
- zaświadczenia i uprawnienia.

Każdy projekt techniczny domu składa się z:
- strony tytułowej,
- oświadczenia,
- części opisowej projektu technicznego,
- części rysunkowej projektu technicznego,
- części konstrukcyjnej,
- zaświadczenia i uprawnień,
- zestawień drewna i stali,
-instalacji elektrycznej i odgromowej,
-instalacji sanitarnych, gazowych i centralnego ogrzewania.

Do projektu na życzenie dołączamy obliczenia statyczno-wytrzymałościowe.

Inwestor otrzymuje 3 opieczętowane sztuki projektu architektoniczno-budowlanego oraz 3 egzemplarze projektu technicznego tworzące komplet, każdy z plombą zabezpieczającą i oryginalnym hologramem biura.

Pierwszy egzemplarz tomu I zawiera zgodę in blanco na wszystkie zmiany wprowadzane do projektu po zakupie przez lokalnego wybranego na własną rękę przez Inwestora architekta adaptującego/kierownika budowy. Do teczki projektów dołączamy także zaświadczenia i aktualne wpisy do Izb autorów projektu oraz wpisy aktualne na czas sporządzenia projektu.
