Projekt domu Alvin z garażem
Rabat -250 zł
+2
- Typ projektuWolnostojący
- Powierzchnia użytkowa100 m²
- Kondygnacje
- GarażJednostanowiskowy
- Kąt nach. dachu40°
- Odbicie lustrzaneTak
- Czas realizacjido 10 dni roboczych Zobacz więcej >
Opis
Zgodność z WT 2021 i Eurokodami
Ze względu na dostosowywanie projektu do standardu WT 2021, czas realizacji może się różnić od standardowego.
Skontaktuj się z nami aby poznać szczegóły dotyczące wybranego projektu.
Opis projektu

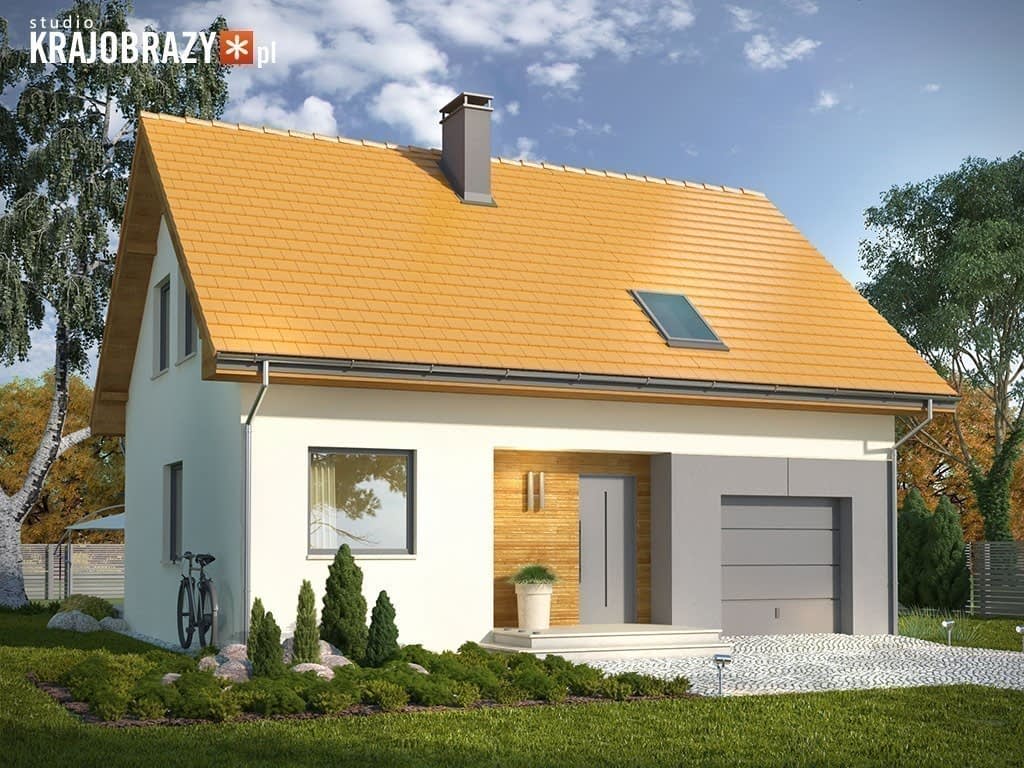

Projekt domu jednorodzinnego Alvin przykuwa uwagę ciepłą, pogodną kolorystyką. Dwuspadowy dach pokrywający prostopadłościenną, prostą bryłę budynku to ekonomiczne i popularne rozwiązanie. Wejście znalazło się w niedużej wnęce. Fragmenty ścian wykończono okładzinami elewacyjnymi, które wraz z dużymi oknami nadają temu domkowi bardzo nowoczesnego charakteru. Dostępne są warianty podstawowy oraz w odbiciu lustrzanym.Parter mieści strefę dzienną, obejmującą salon, jadalnię i kuchnię ze spiżarnią. Otwarta klatka schodowa sąsiaduje z salonem, a przestrzeń pod nią wykorzystano na funkcję niewielkiego wc, dostępnego z holu. Z wiatrołapu przejść można do garażu, na tyłach którego znalazło się pomieszczenie gospodarcze, będące jednocześnie kotłownią. Na piętrze ulokowano 3 pokoje (jeden z nich posiada garderobę) oraz dużą, dobrze doświetloną łazienkę.Rzuty

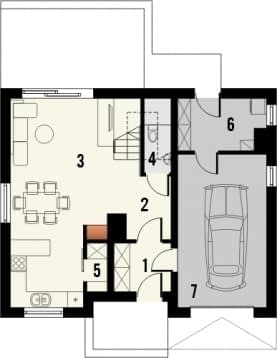

Parter
- 1. wiatrołap3.9
- 2. hall3.3
- 3. pokój dzienny z kuchnią33.3
- 4. wc1.5
- 5. spiżarnia1.4
- 6. pom. gospodarcze6.2
- 7. garaż19.3

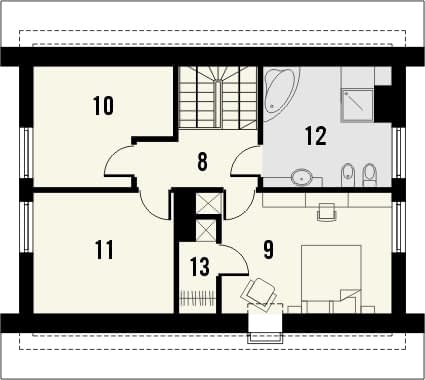

Piętro
- 8. hall4.7
- 9. pokój13.8
- 10. pokój9.4
- 11. pokój11
- 12. łazienka9.7
- 13. garderoba1.8

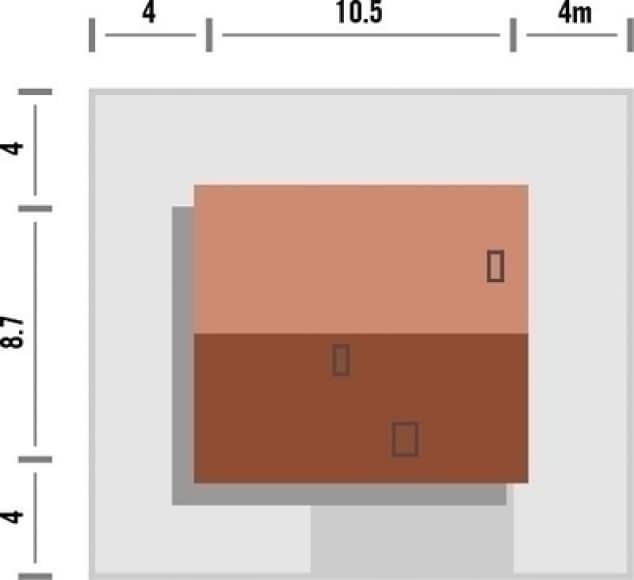

Rzut na działce
Dane techniczne
- Powierzchnia użytkowa100 m²
- Powierzchnia zabudowy91.4 m²
- Kubatura554 m³
- Wysokość domu8.13 m
- Minimalne wymiary działki18.5 x 16.7m
- GarażJednostanowiskowy
- Kąt nach. dachu40°
Zawartość projektu
Dokumentacja projektowa dostarczana jest Państwu w trzech identycznych egzemplarzach projektu architektoniczno-budowlanego służących do uzyskania pozwolenia na budowę jednego domu wraz z jednym, dwutomowym egzemplarzem projektu technicznego, który nie jest załączany do wniosku o pozwolenie na budowę i nie podlega urzędowemu zatwierdzeniu. Wszystkie projekty domów są zgodne z warunkami technicznymi WT 2021.

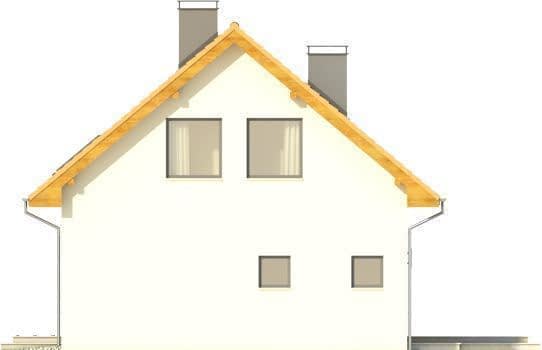

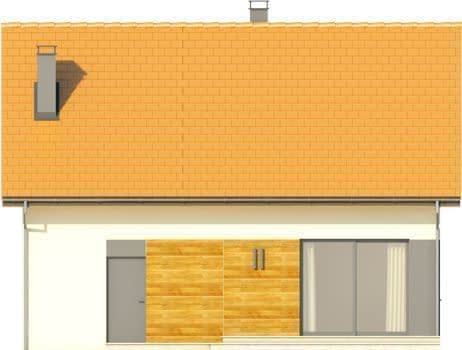

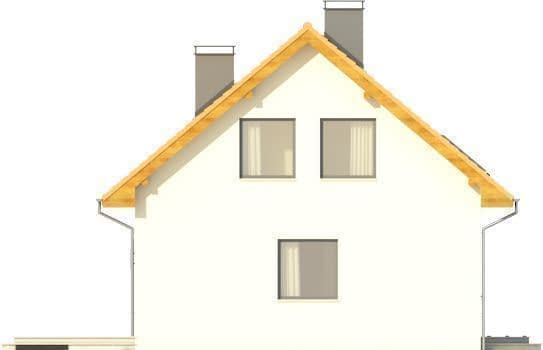

W projekcie architektoniczno-budowlanym opisane zostały podstawowe dane budynku, takie jak: zestawienie powierzchni pomieszczeń, warstwy budowlane, materiały wykończeniowe, dane dotyczące warunków ochrony przeciwpożarowej. Rysunki przedstawiają elewacje, rzuty fundamentów i wszystkich kondygnacji, rzut dachu oraz przekrój. Wykonane są w skali 1:100 za wyjątkiem przekrojów pokazanych w większej skali - 1:50.
Pierwszy tom projektu technicznego zawiera opis branż konstrukcyjnej, instalacji sanitarnych oraz wewnętrznych instalacji elektrycznych, a także charakterystykę energetyczną oraz analizę środowiskowo-ekonomiczną. Na rysunkach konstrukcyjnych pokazane są fundamenty wraz z przekrojami szczegółowymi oraz rzut konstrukcji i stropu, na którym zlokalizowane są wszystkie elementy z podaniem sposobu ich zbrojenia, więźba wraz z zestawieniem drewna oraz zestawienie stolarki otworowej. Projekt instalacji elektrycznych obejmuje rozdzielnicę budynku i lokalizację wszystkich gniazd wtykowych, źródeł światła i wyłączników, fotowoltaikę oraz schematy instalacji odgromowej. W części instalacji sanitarnych zawarte są rzuty kondygnacji z poszczególnymi instalacjami (w zakresie wewnętrznej instalacji wod.-kan, c.o., gazu i wentylacji mechanicznej z rekuperacją) oraz rozwinięcia. Drugi tom projektu technicznego stanowią obliczenia konstrukcyjne.
Darmowy zielony pakiet do projektu oznacza, że w tej samej cenie można otrzymać wariant z ogrzewaniem przy zastosowaniu ekologicznej pompy ciepła powietrze-woda i podłogówką we wszystkich pomieszczeniach, zamiast standardowego pieca gazowego zasilającego stalowe grzejniki płytowe.
Prosimy podczas składania zamówienia poinformować nas o wybranej opcji centralnego ogrzewania, która ma znaleźć się w dokumentacji.
Bezpłatna zgoda na zmiany na etapie adaptacji: do każdego z projektów wydajemy całkowicie bezpłatną zgodę na wprowadzenie praktycznie dowolnych zmian dopasowujących domek do indywidualnych wymagań inwestora. Radzimy jednak bezwzględnie wprowadzić je jeszcze przed uzyskaniem pozwolenia na budowę i przy udziale adaptujących też inne branże, nie tylko architekturę. Szczególne polecany jest udział konstruktora, jeżeli zmieniane są poszczególne elementy konstrukcyjne lub wręcz cały schemat konstrukcji. Prosimy nie zapomnieć o podaniu planowanych zmian podczas składania zamówienia na projekt, ale można też o zgodę wystąpić w dowolnym terminie już po jego zakupie.
Dodatki
Bezpłatne dodatki
GratisZestaw umów
GratisZmiany w projekcie
GratisZielony pakiet z pompą ciepła
GratisTablica budowy
GratisDziennik budowy
Płatne dodatki
Kosztorys stanu deweloperskiego
950 zł
