Amadeusz II

4 600 zł

Projekt domu Amadeusz II

Autor projektu:Dobre Domy
Gratis do projektów: zestaw umów, zgoda na zmiany w projekcie. Darmowa dostawa za 0 zł.
5 030 zł4 600 zł
Oszczędź: 430,00zł
Cena przed promocją: 5 030 zł
Zadaj pytanie
  • Typ projektuWolnostojący
  • Powierzchnia użytkowa149.1 m²
  • KondygnacjeParterowy, z poddaszem
  • GarażDwustanowiskowy
  • DachDwuspadowy
  • Kąt nach. dachu40°
  • Odbicie lustrzaneTak
  • Czas realizacjido 10 dni roboczych
  • Zobacz więcej >

Zadzwoń do konsultanta

Godziny pracy: Pon. - Pt.8:00 - 16:00

Opis

Zgodność z WT 2021 i Eurokodami

Ze względu na dostosowywanie projektu do standardu WT 2021, czas realizacji może się różnić od standardowego.

Skontaktuj się z nami aby poznać szczegóły dotyczące wybranego projektu.

Opis projektu

Dom z użytkowym poddaszem, dla 4-6-osobowej rodziny. Na parterze znajduje się pokój dzienny, kuchnia z jadalnią, łazienka, pokój gościnny/gabinet oraz spiżarnia. Istnieje możliwość wydzielenia w hallu garderoby - linia przerywana na rzucie parteru. Do garażu przylega pom. gospodarcze. Na poddaszu znajdują się trzy pokoje, łazienka oraz strych, który można zaadaptować na dodatkowy pokój. Projekt dostępny w wersji z garażem jednostanowiskowym - Amadeusz.


Konstrukcja

Ściany zewnętrzne warstwowe z bloczków wapienno-piaskowych, posadowione na betonowych fundamentach. Ściany wewnętrzne z bloczków wapienno-piaskowych, na poddaszu ścianki lekkie. Strop gęstożebrowy z elementami żelbetowymi.

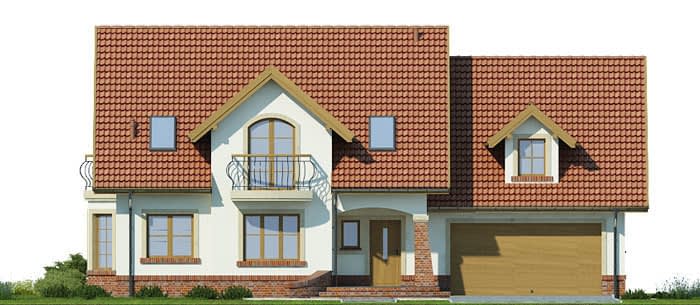

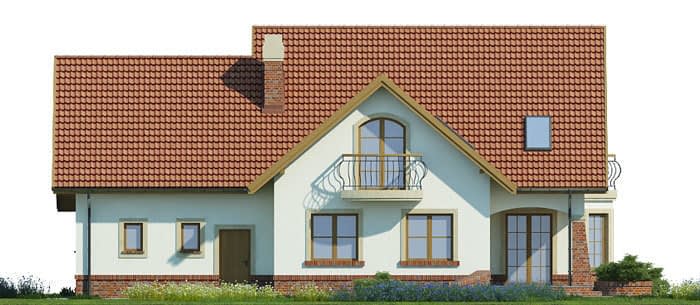

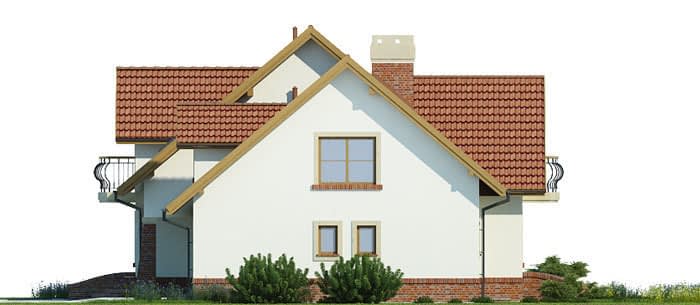

Elewacje pokryte tynkiem strukturalnym w systemie ociepleń Termo Organika oraz okładziną klinkierową. Pokrycie dachu dachówką ceramiczną bądź cementową.

Rzuty

Parter

  • 1/1 wiatrołap4.8
  • 1/2 hall12.1
  • 1/3 spiżarnia1.4
  • 1/4 pokój9.6
  • 1/5 kuchnia8.6
  • 1/6 jadalnia12.7
  • 1/7 pok. dzienny26.3
  • 1/8 łazienka3.4
  • 1/9 pom. gosp.7.9
  • 1/10 garaż39

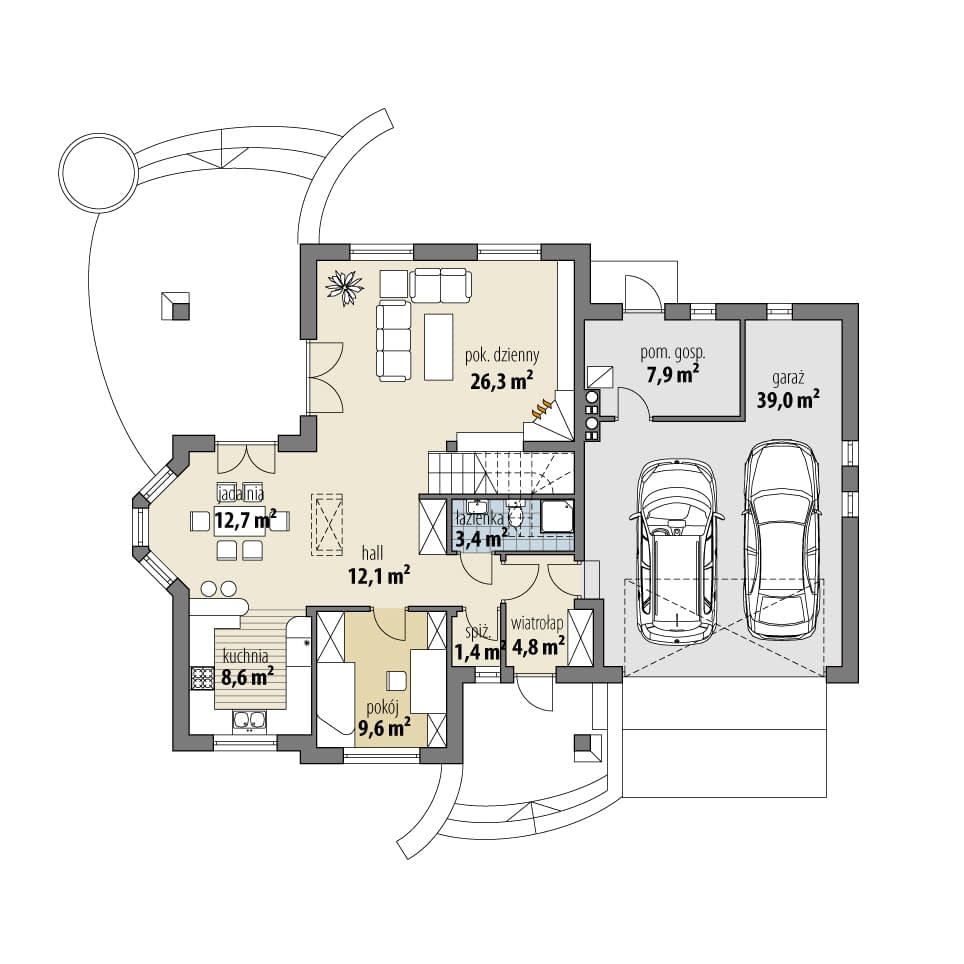

Rzut projektu Amadeusz II - Parter

Poddasze

  • 2/1 hall7.2
  • 2/2 łazienka9.2
  • 2/3 pokój14.8
  • 2/4 pokój13.5
  • 2/5 garderoba6.4
  • 2/6 pokój19.1
  • 2/7 strych36.6

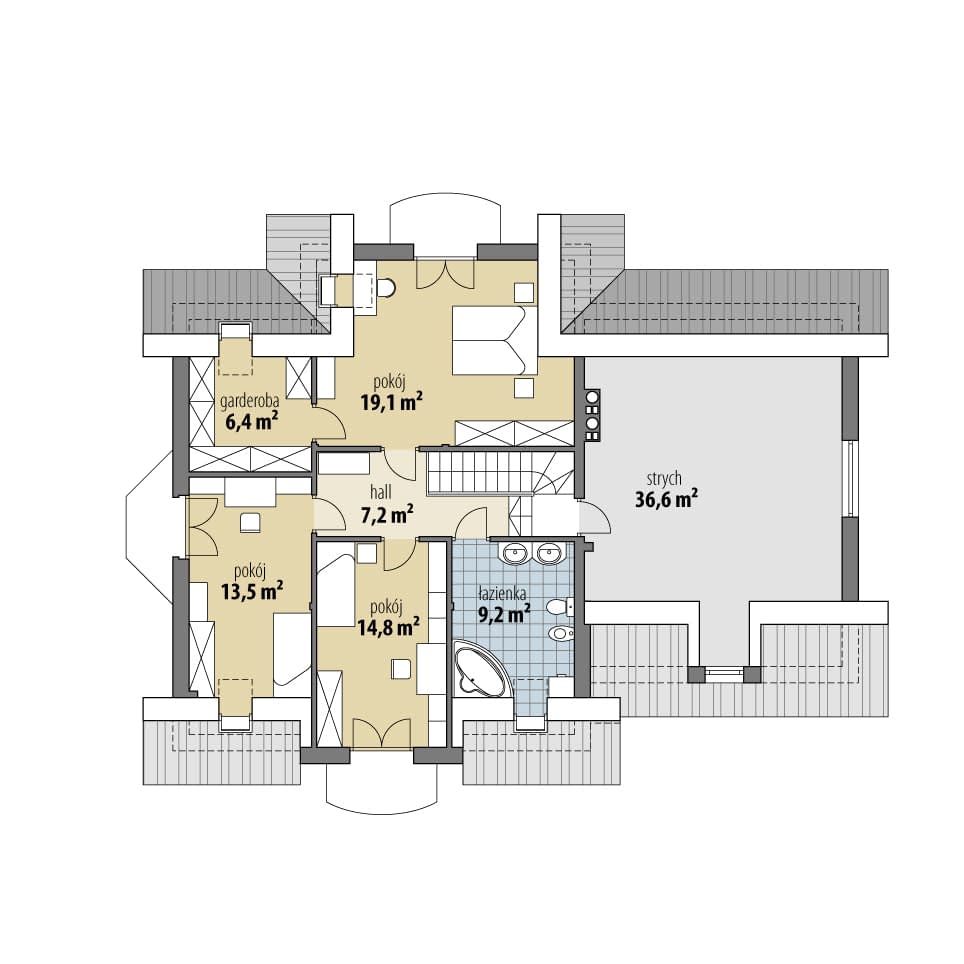

Rzut projektu Amadeusz II - Poddasze

Dane techniczne

  • Powierzchnia użytkowa149.1 m²
  • Powierzchnia zabudowy172.4 m²
  • Liczba łazienek2
  • Liczba pokoi4
  • Powierzchnia dachu291.3 m²
  • Kubatura694 m³
  • Wysokość domu8.8 m
  • PoddaszeUżytkowe
  • Minimalne wymiary działki20.22 x 25.07m
  • GarażDwustanowiskowy
  • Rodzaj dachuDwuspadowy
  • Kąt nach. dachu40°

Zawartość projektu

Komplet dokumentacji projektowej stanowi:

1. Trzy (3) egzemplarze projektu architektoniczno-budowlanego

  • architektura – opis,
  • architektura - rysunki.

2. Dwa (2) egzemplarze projektu technicznego:

  • architektura - rysunki,
  • konstrukcja - opis,
  • konstrukcja - rysunki,
  • instalacje sanitarne,
  • instalacje sanitarne opis,
  • instalacje elektryczne,
  • instalacje elektryczne opis.

3. MATERIAŁY POMOCNICZE w 1 egzemplarzu.

  • rysunki wykonawcze elementów żelbetowych,
  • zestawienie stali zbrojeniowej,
  • zestawienie elementów konstrukcyjnych więźby dachowej
  • tabela elementów z kosztorysu stanu surowego zamkniętego (obejmującą robociznę, materiały i sprzęt).

Każda dokumentacja projektowa przygotowywana jest na indywidualne zlecenie zamawiającego oraz jest zabezpieczona specjalną plombą z hologramem, której zerwanie lub usunięcie jest jednoznaczne z wykorzystaniem projektu.

Uprawnienia - wszystkie projekty domów mają stosowne uprawnienia i zaświadczenia potwierdzające przynależność do izb wszystkich projektantów, będących autorami prezentowanych na tej stronie koncepcji domów.

Zmiany w projekcie domu, które nie naruszają jego konstrukcji , możecie Państwo wprowadzać we współpracy z projektantem adaptującym projekt gotowy, bez konieczności konsultowania tego z autorem dokumentacji.

Poniżej prezentujemy zakres zmian, które nie wymagają zgody ze strony naszej Pracowni:

  • Zmiany wymiarów fundamentów wynikające z dostosowania budynku do lokalnych warunków gruntowych.
  • Wprowadzenie całkowitego lub częściowego podpiwniczenia budynku pod warunkiem nie wynoszenia poziomu parteru w stosunku do poziomu terenu.
  • Zaprojektowanie użycia innych materiałów na konstrukcję budynku (ściany stropy) przy zachowaniu wymaganych przepisami i normami parametrów oraz pod warunkiem zachowania walorów użytkowych budynku.
  • Rodzaj stropów – przy zachowaniu układu konstrukcji i wymaganych przepisami oraz normami parametrów.
  • Materiały ścian zewnętrznych i wykończeniowych (tynki, posadzki, dachówki, izolacja cieplna i przeciwwilgociowa) pod warunkiem utrzymania wymaganych parametrów (tj. np. wytrzymałość, ciepłochłonność).
  • Program użytkowy wewnątrz budynku; np. przesunięcie lub likwidacja ścian działowych i zmiana lokalizacji, ilości i kształtu okien oraz drzwi, przy zachowaniu wymaganych przepisami i normami parametrów.
  • Kąt nachylenia dachu do 10 proc. lub 5 stopni, pod warunkiem dostosowania konstrukcyjnego i zachowania formy architektonicznej.
  • Zmiana przekrojów elementów konstrukcji dachowej wynikająca z dostosowania do materiałów pokrycia lub z dostosowania budynku do innych stref śniegowych i wiatrowych niż podano w projekcie.
  • Kolorystyka elewacji, detali dekoracyjnych, kształtu podjazdów i tarasów.
  • Instalacja: wodna, kanalizacyjna, gazowa, elektryczna i centralnego ogrzewania - pod warunkiem zachowania obowiązujących norm i przepisów prawa budowlanego.
  • Realizacja projektu wg. lustrzanego odbicia.

Dodatki

Bezpłatne dodatki

Gratis

Zestaw umów

Gratis

Zmiany w projekcie

Gratis

Tablica budowy

Gratis

Dziennik budowy

Płatne dodatki

Projekt wentylacji mechanicznej

700 zł

Kosztorys

861 zł

Dodatkowy egzemplarz projektu

246 zł

Projekt instalacji centralnego ogrzewania zasilanego pompą ciepła

650 zł
