Amarylis 4 (CE)

2 780 złKup projekt

Projekt domu Amarylis 4 (CE)

Autor projektu:MTM STYL Sp. z o.o. Sp.k
2 980 zł2 780 zł
Kup projektZadaj pytanieNegocjuj cenę
  • Typ projektuWolnostojący
  • StylNowoczesny
  • Powierzchnia użytkowa157.06 m²
  • KondygnacjeParterowy, z poddaszem, z piwnicą
  • GarażJednostanowiskowy
  • DachDwuspadowy
  • Kąt nach. dachu40°
  • Odbicie lustrzaneTak
  • Czas realizacjido 10 dni roboczych
  • Zobacz więcej >

Zadzwoń do konsultanta

Godziny pracy: Pon. - Pt.8:00 - 16:00

Koszty dostawy

Opis

Opis projektu

Amarylis 4 to jednorodzinny, podpiwniczony projekt domu z użytkowym poddaszem idealny na wąską działkę. Na parterze zaprojektowano część dzienną złożoną z salonu, kuchni ze spiżarnią oraz jadalni. Z salonu prowadzi wyjście na reprezentacyjny, zadaszony taras od strony ogrodu. Dodatkowo do dyspozycji mieszkańców znajduje się tam również gabinet oraz łazienka. Strefa nocna została wydzielona na poddaszu i składa się na nią: sypialnia gospodarzy z wydzieloną garderobą i łazienką, 3 dodatkowe sypialnie oraz rodzinna łazienka. Każda z sypialni posiada wyjście na taras zlokalizowane po obu stronach budynku. W projekcie została uwzględniona również piwnica, w której zlokalizowano kotłownię na paliwo stałe oraz liczne pomieszczenia gospodarcze.

Konstrukcja

Ściany: 2-warstwowe - pustak ceramiczny + styropian Termo Organika, Stropy: żelbetowe, wylewane, Dach: blacha na rąbek stojący Classic Ruukki, kąt nachylenia 40°

Rzuty

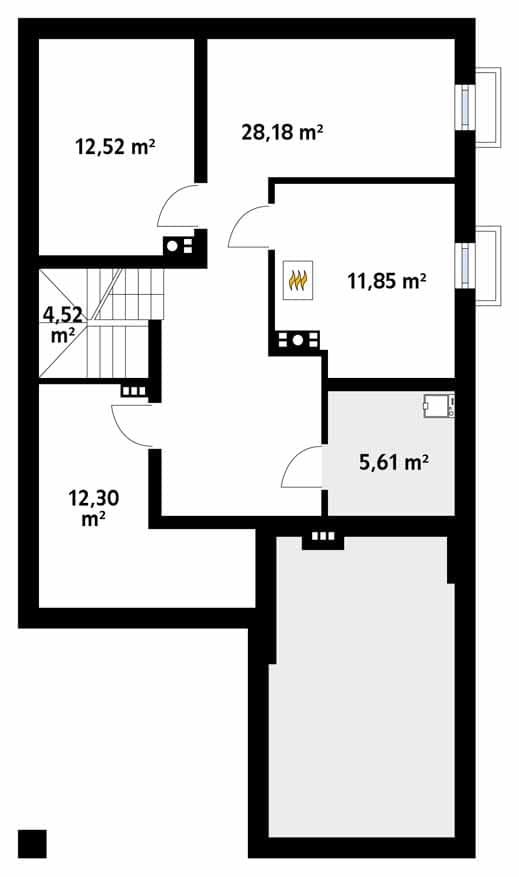

piwnica

  • korytarz/komunikacja28.18
  • pralnia12.52
  • schody4.52
  • pomieszczenie gospodarcze12.3
  • pomieszczenie gospodarcze5.61
  • kotłownia11.85
Rzut projektu Amarylis 4 (CE) - piwnica

parter

  • wiatrołap8.32
  • hol9.44
  • łazienka3.5
  • schody5.63
  • salon18.62
  • jadalnia12.4
  • kuchnia10.04
  • gabinet9.11
  • garaż21.34
Rzut projektu Amarylis 4 (CE) - parter

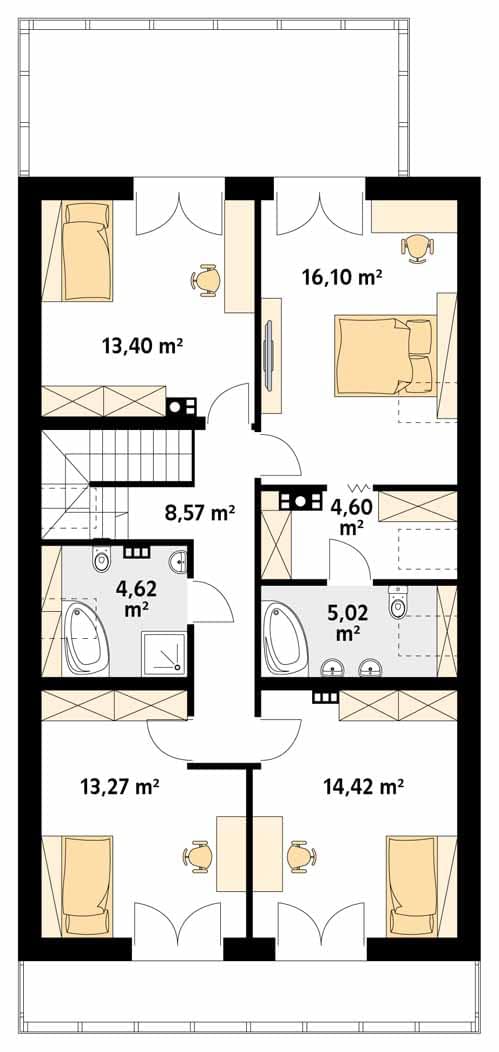

poddasze

  • korytarz/komunikacja8.57
  • sypialnia13.4
  • sypialnia16.1
  • garderoba4.6
  • łazienka5.02
  • sypialnia14.42
  • sypialnia13.27
  • łazienka4.62
Rzut projektu Amarylis 4 (CE) - poddasze

Usytuowanie na działce

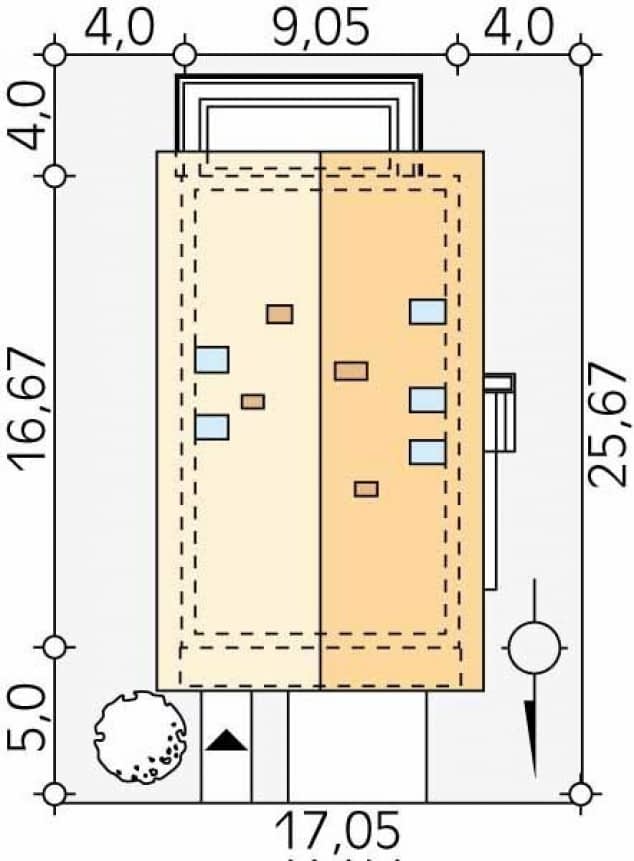

Rzut projektu Amarylis 4 (CE) - Usytuowanie na działce

Dane techniczne

  • Powierzchnia użytkowa157.06 m²
  • Powierzchnia zabudowy144.37 m²
  • Liczba pokoi8
  • Powierzchnia dachu250.1 m²
  • Kubatura1126.92 m³
  • Długość domu16.67 m
  • Szerokość domu9.05 m
  • Wysokość domu8.75 m
  • PoddaszeUżytkowe
  • Minimalne wymiary działki25.67 x 17.05m
  • GarażJednostanowiskowy
  • Rodzaj dachuDwuspadowy
  • Kąt nach. dachu40°

Instalacja grzewcza

  • EUco29.65 kwH/m²/rok

Zawartość projektu

PROJEKT ARCHITEKTONICZNO-BUDOWLANY ( 4 egzemplarze) zawiera:

  • Projekt architektoniczny – rysunki w skali 1:50 lub 1:100
  • Projekt konstrukcyjny – rysunki w skali 1:50 i 1:25
  • Projekt wewnętrznych instalacji: wodno-kanalizacyjnych, centralnego ogrzewania oraz gazu
  • Projekt wewnętrznych instalacji elektrycznych

Autor projektu wyraża zgodę na zmiany, które dopuszczają następujący zakres adaptacji:

  • dostosowanie fundamentów do warunków geotechnicznych w miejscu posadowienia budynku
  • realizacja budynku w lustrzanym odbiciu
  • zmiana technologii wykonania domu: materiałów ściennych, izolacyjnych, wykończeniowych przy spełnieniu wymaganych normą własności ścian
  • zmiany wymiarów rzutu poziomego budynku w granicach 5%
  • zmiana rodzajów stropów przy zachowaniu układu konstrukcyjnego oraz wymaganej wytrzymałości
  • zmiana pokrycia dachowego na ciężkie po dostosowaniu konstrukcji budynku do zwiększonego ciężaru pokrycia dachowego, zmiana kąta nachylenia dachu w granicach 5%
  • podpiwniczenie budynku lub rezygnacja z podpiwniczenia
  • zmiana lokalizacji ścian działowych i wewnętrznych otworów drzwiowych ( przy zachowaniu nośności elementów konstrukcyjnych budynku)
  • zmiana wykonania wewnętrznych instalacji sanitarnych i elektrycznych zgodnie z uzyskanymi warunkami zapewnienia dostaw mediów do budynku mieszkalnego
  • zmiana ilości, wielkości i usytuowania otworów okiennych i drzwiowych

Powyższe zamiany muszą być dokonane z zachowaniem obowiązujących norm i przepisów prawa budowlanego przez osoby posiadające odpowiednie uprawnienia. Wszelkie pozostałe zmiany w projektach wymagają odrębnej zgody autorów.

Dodatkowo do zakupionego projektu dołączone są

  • Uprawnienia projektantów,
  • Standardową zgodę na zmiany,
  • Projektowaną charakterystykę energetyczną,
  • Analizę porównawczą systemów ogrzewania,
  • Rzut w skali 1:500 do projektu zagospodarowania działki,
  • Informację BIOZ (Bezpieczeństwo i Ochrona Zdrowia w czasie budowy),
