Projekt domu Wiola

Autor projektu:MG Projekt
Gratis do projektów: zestaw umów, zgoda na zmiany w projekcie. Darmowa dostawa za 0 zł.
6 840 zł
Zadaj pytanie
  • Typ projektuWolnostojący
  • StylNowoczesny
  • Powierzchnia użytkowa299.13 m²
  • KondygnacjePiętrowy
  • GarażDwustanowiskowy
  • DachCzterospadowy
  • Kąty nach. dachu25°, 30°
  • Odbicie lustrzaneNie
  • Czas realizacjimax. czas realizacji 10 dni
  • Zobacz więcej >

Zadzwoń do konsultanta

Godziny pracy: Pon. - Pt.8:00 - 16:00

Opis

Zgodność z WT 2021 i Eurokodami

Ze względu na dostosowywanie projektu do standardu WT 2021, czas realizacji może się różnić od standardowego.

Skontaktuj się z nami aby poznać szczegóły dotyczące wybranego projektu.

Opis projektu

Projekt domu Wiola to budynek jednorodzinny dla pięcio-sześcioosobowej, dużej rodziny. Piętrowy przykryty czterospadowym łagodnym dachem z dachówki ceramicznej. Wygląd zewnętrzny domu utrzymany jest w stylu podmiejskiej luksusowej willi - nowoczesnej, ale jednocześnie z elementami tradycji. Wnętrze domu ukształtowano z podziałem na część ogólną, dzienną na parterze, z salonem, jadalnią, półotwartym holem z pięknymi schodami, oraz część prywatną, nocną - na piętrze, z czterema sypialniami i dodatkowym pokojem. W projekcie domu Wiola sypialnia rodziców stanowi osobny apartament z własną oddzielną łazienką i garderobą. Na parterze, oprócz części dziennej salonu, jadalni i holu zaprojektowano gabinet i dodatkowy pokój - sypialnię gościnną. Z salonu i jadalni zaplanowano szerokie przeszklone otwarcia na ogród, przez dwa niezależne tarasy, podcień oraz pergolę. Pracownia posiada projekt domu Wiola również w odbiciu lustrzanym.


Konstrukcja

  • Fundamentybetonowe ławy i ściany fundamentowe z bloczków betonowych
  • Ściany zewnętrzneściany murowane - pustaki porotherm 25 + styropian + tynk cienkowarstwowy
  • Stropżelbetowy monolityczny
  • Elewacjetynk cienkowarstwowy na styropianie i fragmenty z cegły klinkierowej
  • Pokrycie dachudachówka

Rzuty

sytuacja

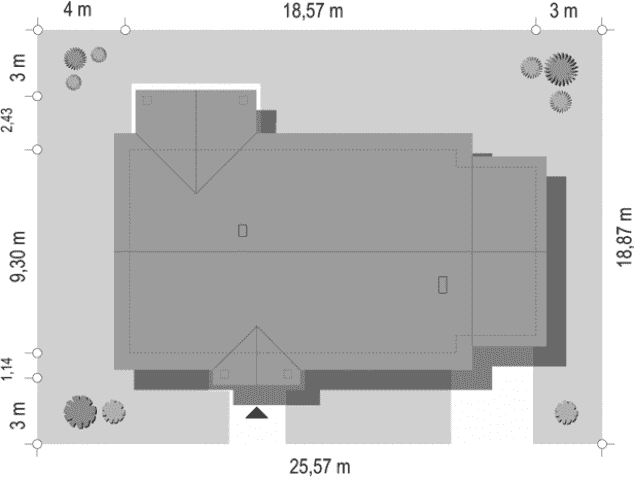

Rzut projektu Wiola - sytuacja

Dane techniczne

  • Powierzchnia użytkowa299.13 m²
  • Powierzchnia netto309.38 m²
  • Powierzchnia zabudowy225.36 m²
  • KominekTak
  • Liczba łazienek3
  • Liczba pokoi8
  • Powierzchnia dachu344.4 m²
  • Kubatura1305 m³
  • Długość domu16.49 m
  • Szerokość domu16.89 m
  • Wysokość domu10.21 m
  • Minimalne wymiary działki25.33 x 24.93m
  • GarażDwustanowiskowy
  • Rodzaj dachuCzterospadowy
  • Kąty nach. dachu25°, 30°

Koszty budowy

  • Stan surowy235280 zł
  • Stan surowy zamknięty329154 zł
  • Koszt wykończenia273745 zł
  • Koszt instalacji69827 zł

Zawartość projektu

W komplecie nowej wersji dokumentacji projektowej znajdują się 3 egzemplarze projektu architektoniczno-budowlanego oraz 3 egzemplarze projektu technicznego

Projekt architektoniczno-budowlany zawierający:
-opis architektoniczny z elementami konstrukcji,
-część rysunkowa: rzut parteru, poddasza/piętra, rzut dachu w skali 1:100, przekroje skala 1:50,
elewacje skala 1:100.

Projekt techniczny zawierający:
-opis techniczny i konstrukcyjny (obliczenia statyczne - w zależności od projektu włączone w projekt lub stanowiące odrębną teczkę).

Część rysunkowa architektura i konstrukcja:
-rzuty fundamentów, parteru, poddasza, stropu, więźby, dachu / w skali 1:50,
-przekroje przez budynek / budynek skali 1:50,
-elewacje budynku / w skali 1:50 (*niektóre projekty posiadają rysunki w skali 1:100 lub 1:75),
-zestawienie stolarki budowlanej okiennej i drzwiowej,
-szczegóły konstrukcji i ewentualne szczegóły budowlane,

Część instalacyjna:
-część opisowa do projektów instalacji elektrycznych, wodno-kanalizacyjnych, grzewczych, gazowych (jeśli występują).

Część rysunkowa do projektów instalacji:
-schematy instalacji elektrycznych, schemat rozdzielni, plan instalacji odgromowej,
-schematy instalacji wodno-kanalizacyjnej i ciepłej wody,
-schematy instalacji grzewczych,
-schemat instalacji gazowej (jeśli występują).

Do projektu dołączane jest zestawienie materiałowe, z wykazem elementów drewnianych oraz stali budowlanej.
Do projektu dołączone są kopie uprawnień wszystkich projektantów, oraz aktualne zaświadczenia o przynależności do izb zawodowych.
Projekt zawiera oświadczenie projektantów o poprawności projektu w świetle Prawa Budowlanego, a także zawiera informację dotyczącą bezpieczeństwa i ochrony zdrowia ( BIOZ).
Do projektu dołączona jest także zgoda na zmiany adaptacyjne. Zgoda dołączana jest do każdego projektu bezpłatnie. Na Państwa życzenie zakres zgody na zmiany możemy dowolnie rozszerzyć.

Pracownia zezwala na następujące zmiany i odstępstwa od projektu architektoniczno-budowlanego w trakcie jego przystosowywania do lokalizacji:

  • Zmianę obrysu zewnętrznego ścian zewnętrznych.
  • Zmianę obrysu wewnętrznego ścian zewnętrznych.
  • Zmianę układu ścian wewnętrznych działowych.
  • Zmianę funkcji, ilości i usytuowania poszczególnych pomieszczeń na dowolnej kondygnacji w projekcie.
  • Zmianę ukształtowania, ilości i kąta nachylenia połaci dachowych.
  • Zmianę ilości, umiejscowienia i wielkości otworów okiennych i drzwiowych.
  • Zmianę rodzaju materiału i technologii wykonania ścian zewnętrznych oraz wewnętrznych oraz ścian fundamentowych.
  • Zmianę rodzaju i technologii wykonania stropów nad dowolną kondygnacją.
  • Zmianę umiejscowienia, kształtu i materiału wykonania schodów w budynku.
  • Zmianę wielkości, kształtu i materiałów, bądź likwidacja: tarasów, podestów i balkonów.
  • Likwidację lub dodanie dowolnej ilości:
    • lukarn,
    • wykuszy,
    • podcieni,
    • balkonów,
    • loggii,
    • kolumn,
    • pilastrów,
    • ganków,
    • werand.
  • Zmianę materiałów wykończeniowych, instalacyjnych, izolacyjnych.
  • Zmianę rodzaju pokrycia dachowego.
  • Doprojektowanie bądź likwidacja podpiwniczenia - częściowego lub całkowitego.
