wbudowie.pl

ardenowo+senior

5 799 zł

Projekt domu ardenowo+senior

Autor projektu:DOM-PROJEKT
Gratis do projektów: zestaw umów, zgoda na zmiany w projekcie. Darmowa dostawa za 0 zł.
5 799 zł
Zadaj pytanie
  • Typ projektuBliźniak
  • StylNowoczesny
  • Powierzchnia użytkowa176.19 m²
  • KondygnacjeParterowy
  • GarażBez garażu
  • DachWielospadowy
  • Kąt nach. dachu25°
  • Odbicie lustrzaneTak
  • Czas realizacjimax. czas realizacji 10 dni
  • Zobacz więcej >

Zadzwoń do konsultanta

Godziny pracy: Pon. - Pt.8:00 - 16:00

Opis

Zgodność z WT 2021 i Eurokodami

Ze względu na dostosowywanie projektu do standardu WT 2021, czas realizacji może się różnić od standardowego.

Skontaktuj się z nami aby poznać szczegóły dotyczące wybranego projektu.

Opis projektu

Dom parterowy z wydzieloną dodatkową częścią mieszkalną dla seniora . Duży salon z aneksem kuchennym, kominkiem i wyjściami na taras. Trzy pokoje, dwie łazienki, korytarz i wiatrołap oraz pomieszczenia dla seniora (salon z aneksem kuchennym, pokój, łazienka). Poddasze nieużytkowe z możliwością wykorzystania na strych lub cele gospodarcze.

Rzuty

Parter

  • 1.1 - wiatrołap9.67 m²
  • 1.2 - korytarz18.11 m²
  • 1.3 - salon40.62 m²
  • 1.4 - spiżarka3.31 m²
  • 1.5 - pokój15.62 m²
  • 1.6 - łazienka7.16 m²
  • 1.7 - pokój13.72 m²
  • 1.8 - pokój12.64 m²
  • 1.9 - komunikacja6.73 m²
  • 1.1 - łazienka5.3 m²
  • 1.11 - salon22.72 m²
  • 1.12 - pokój13.85 m²
  • 1.13 - łazienka6.84 m²

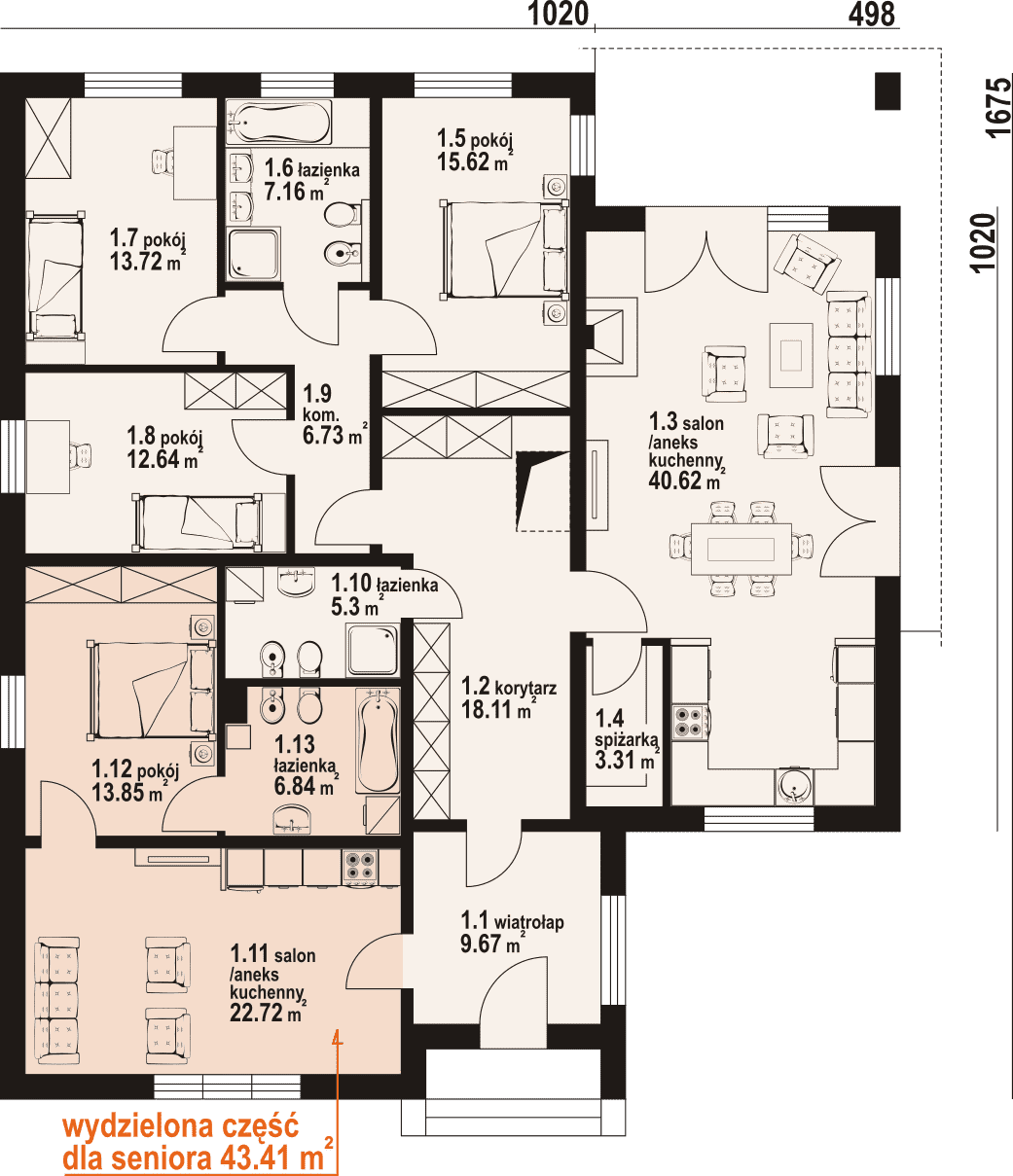

Rzut projektu ardenowo+senior - Parter

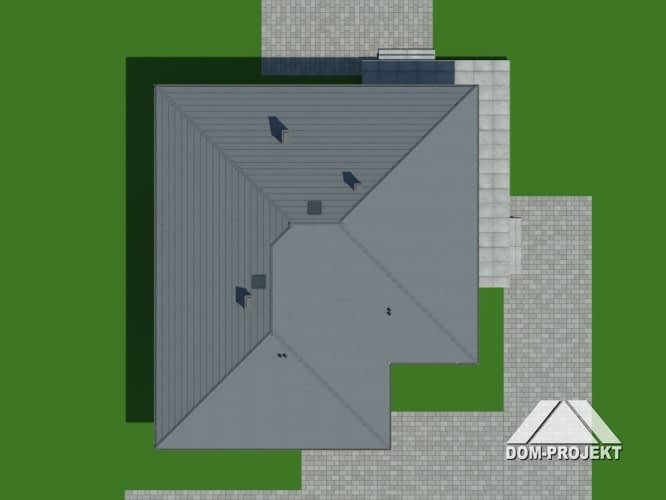

Sytuacja

Rzut projektu ardenowo+senior - Sytuacja

Dane techniczne

  • Powierzchnia użytkowa176.19 m²
  • Powierzchnia netto176.19 m²
  • Powierzchnia zabudowy226.24 m²
  • KominekTak
  • Liczba łazienek3
  • Liczba pokoi6
  • Powierzchnia dachu308.09 m²
  • Kubatura985.74 m³
  • Wysokość domu7.34 m
  • Minimalne wymiary działki22.68 x 24.75m
  • GarażBez garażu
  • Rodzaj dachuWielospadowy
  • Kąt nach. dachu25°

Instalacja grzewcza

  • Instalacja grzewczakomplet instalacji, kocioł gazowy

Zawartość projektu

Zamówiony u nas projekt gotowy otrzymacie Państwo w komplecie składającym się z trzech egzemplarzy projektu architektoniczno-budowlanego wykonanego zgodnie z przepisami Prawa budowlanego (Prawo budowlane - tekst jednolity, Dz. U. 2020 poz. 1333).

Część opisowa projektu architektoniczno-budowlanego składa się z:

  • opisu architektonicznego zawierającego m.in. opis przyjętych rozwiązań, zestawienia powierzchni (użytkowej, zabudowy, netto), kubatury oraz powierzchni poszczególnych pomieszczeń.

Część rysunkowa projektu architektoniczno-budowlanego składa się między innymi z:

  • rzutów kondygnacji użytkowych (parteru i jeśli występują: poddasza, piętra, piwnic),

  • rzutu dachu,

  • przekroi poprzecznych i ewentualnie podłużnych,

  • elewacji,

  • zestawienia stolarki okiennej i drzwiowej.

Ponadto projekt gotowy obejmuje trzy egzemplarze opracowań branżowych stanowiące części projektu technicznego, a mianowicie:

  • projekt konstrukcji,

  • projekt instalacji wodno-kanalizacyjnej,

  • projekt instalacji centralnego ogrzewania,

  • projekt instalacji gazowej (jeżeli występuje),

  • projekt instalacji elektrycznej i odgromowej.

Część opisowa projektu technicznego składa się z:

  • opisu konstrukcyjnego zawierającego m.in. opis materiałów, z których wykonane są elementy konstrukcyjne, obliczenia statyczne wraz z przyjętymi obciążeniami, zestawienia drewna konstrukcyjnego i zestawienie stali,
  • opisu instalacji centralnego ogrzewania, wod-kan, gazowej (jeżeli występuje), elektrycznej i odgromowej precyzującego przyjęte w tych branżach rozwiązania, sposób wykonania instalacji i zapotrzebowania na poszczególne media.

Część rysunkowa projektu technicznego składa się między innymi z:

  • rzutu fundamentów,
  • rzutów konstrukcyjnych poszczególnych kondygnacji,
  • rysunków niezbędnych elementów konstrukcyjnych, zbrojenia płyt oraz innych elementów żelbetowych,
  • rzutu więźby dachowej,
  • rzutów instalacji centralnego ogrzewania oraz schematu technologicznego kotłowni (jeżeli występują),
  • rzutów instalacji wod-kan,
  • rzutów oraz rozwinięcia instalacji gazowej (jeżeli występuje),
  • rzutów instalacji elektrycznej,
  • schematu tablicy TM,
  • rzutu instalacji odgromowej.

Do dokumentacji dołączone są projektowana charakterystyka energetyczna, kopie uprawnień oraz przynależności do izb zawodowych projektantów oraz standardowa zgoda na zmiany w projekcie. Komplet dokumentacji znajduje się w praktycznej i estetycznej teczce.

Inne warianty tego projektu

Dodatki

Bezpłatne dodatki

Gratis

Zestaw umów

Gratis

Zmiany w projekcie

Gratis

Tablica budowy

Gratis

Dziennik budowy

Płatne dodatki

Kosztorys budowlany

400 zł

Dodatkowy egzemplarz projektu

400 zł
