Ariel 5 (KO)

4 949 zł

Projekt domu Ariel 5 (KO)

Autor projektu:DOMY w Stylu.pl - MTM STYL
Gratis do projektów: zestaw umów, zgoda na zmiany w projekcie. Darmowa dostawa za 0 zł.
4 949 zł
Zadaj pytanie
  • Typ projektuWolnostojący
  • StylTradycyjny
  • Powierzchnia użytkowa139.03 m²
  • KondygnacjeParterowy
  • GarażDwustanowiskowy
  • DachWielospadowy
  • Kąt nach. dachu30°
  • Odbicie lustrzaneTak
  • Czas realizacjido 10 dni roboczych
  • Zobacz więcej >

Zadzwoń do konsultanta

Godziny pracy: Pon. - Pt.8:00 - 16:00

Opis

Zgodność z WT 2021 i Eurokodami

Ze względu na dostosowywanie projektu do standardu WT 2021, czas realizacji może się różnić od standardowego.

Skontaktuj się z nami aby poznać szczegóły dotyczące wybranego projektu.

Opis projektu

Jest to parterowy, jednorodzinny budynek mieszkalny idealny dla 4-osobowej rodziny. Układ funkcjonalny odznacza się wyraźnym podziałem na część nocną, dzienną oraz gospodarczą. Część dzienna została zaprojektowana na otwartej przestrzeni i składa się na nią przestronny salon z jadalnią oraz kuchnia z przylegającą do niej spiżarnią. W części nocnej znajdują się trzy sypialnie, z których dwie posiadają wyjście na taras, rodzinna łazienka oraz oddzielna toaleta. Główna sypialnia gospodarzy posiada własną garderobę oraz łazienkę. Na część gospodarczą składa się: garaż na dwa stanowiska, kotłownia oraz dodatkowe pomieszczenie gospodarcze. Atutem projektu jest rozległy, częściowo zadaszony taras okalający budynek z dwóch stron.

Konstrukcja

Ściany: 2-warstwowe - bloczek z betonu komórkowego SOLBET 24 cm + styropian Termo Organika, Stropy: System Stropowy TECHNOBETON, Dach: dachówka ceramiczna CREATON,

Rzuty

Usytuowanie na działce

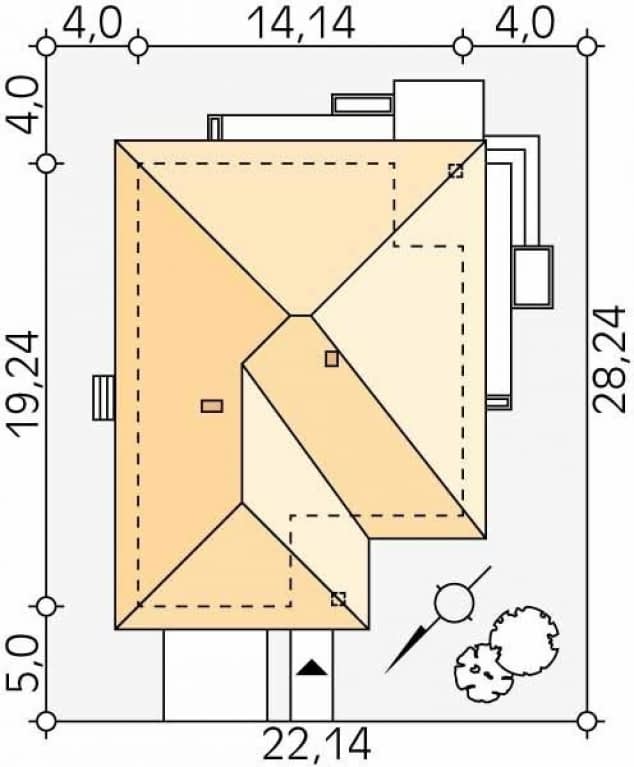

Rzut projektu Ariel 5 (KO) - Usytuowanie na działce

parter

  • wiatrołap5.47
  • hol14.35
  • pomieszczenie gospodarcze4.38
  • łazienka8.45
  • sypialnia14.2
  • wc2.42
  • sypialnia16.53
  • garderoba4.25
  • łazienka4.47
  • sypialnia14.08
  • salon/jadalnia32.9
  • kuchnia9.43
  • spiżarnia2.84
  • kotłownia5.26
  • garaż32.09

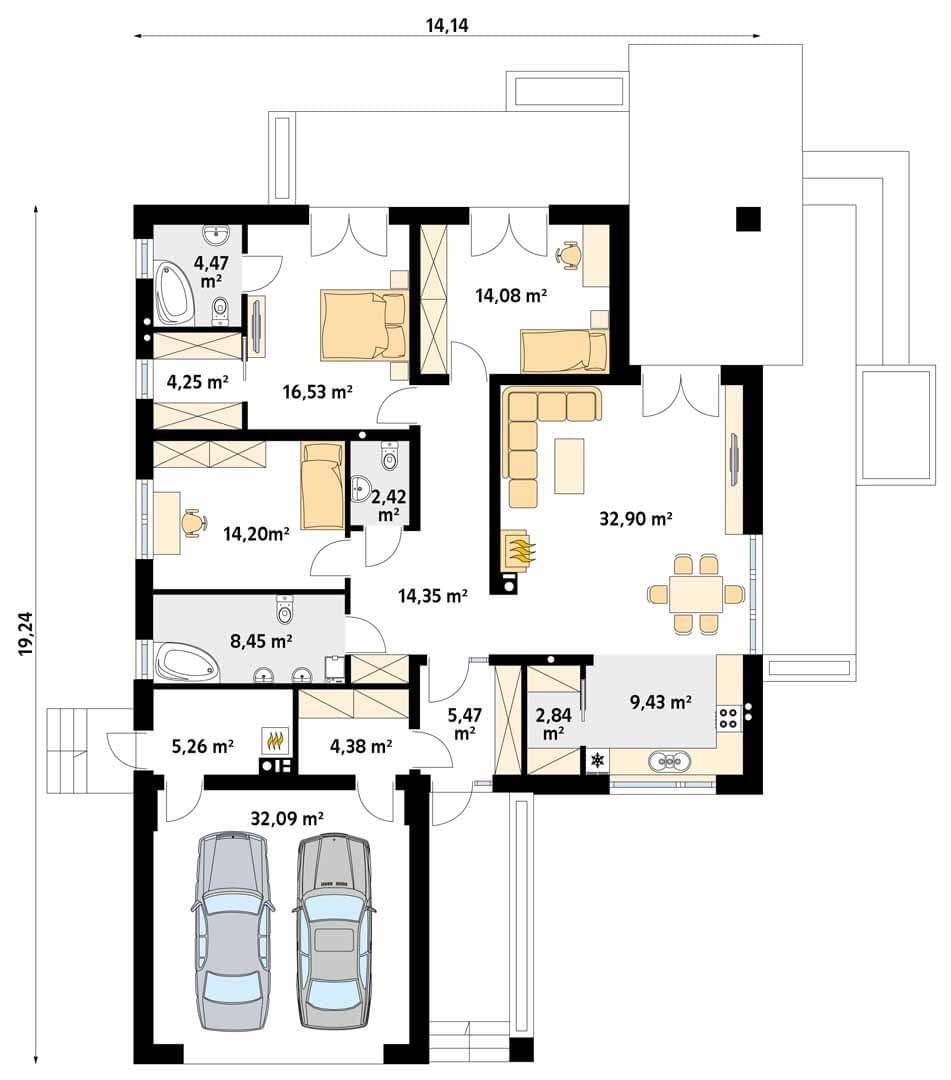

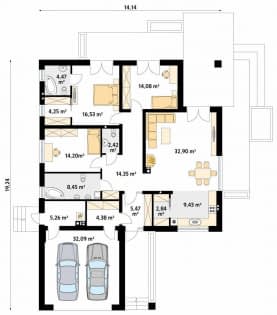

Rzut projektu Ariel 5 (KO) - parter

Dane techniczne

  • Powierzchnia użytkowa139.03 m²
  • Powierzchnia zabudowy217.26 m²
  • Liczba pokoi4
  • Powierzchnia dachu355 m²
  • Kubatura834 m³
  • Długość domu19.24 m
  • Szerokość domu14.14 m
  • Wysokość domu8.17 m
  • Minimalne wymiary działki28.24 x 22.14m
  • GarażDwustanowiskowy
  • Rodzaj dachuWielospadowy
  • Kąt nach. dachu30°

Instalacja grzewcza

  • EUco32.37 kwH/m²/rok

Zawartość projektu

PROJEKT SKŁADA SIĘ Z:

  • Projekt architektoniczno-budowlany wraz z projektem zagospodarowania działki lub terenu - 3 egzemplarze,
  • Projekt techniczny - 2 egzemplarze.

Projekt architektoniczno-budowlany

Projekt zawiera rysunki architektoniczne w skali 1:50 lub 1:100:

  • rzuty poziome poszczególnych kondygnacji (parter, poddasze lub piętro),
  • rzut dachu,
  • przekroje,
  • opisy przegród,
  • elewacje budynku,
  • wykaz stolarki okiennej i drzwiowej,
  • detale rozwiązań architektonicznych.

Projekt zawiera również opis techniczny, który wskazuje:

  • zamierzony sposób użytkowania obiektu budowlanego,
  • charakterystyczne parametry techniczne obiektu budowlanego (zestawienie powierzchni, kubatury, wysokość, wymiary, liczba kondygnacji),
  • informację o sposobie posadowienia obiektu budowlanego,
  • projektowane rozwiązania materiałowe i techniczne, mające wpływ na otoczenie, w tym środowisko,
  • informację o wyposażeniu technicznym budynku, w tym projektowanym źródle ciepła do ogrzewania i przygotowania ciepłej wody użytkowej,
  • inne wymagane opinie, uzgodnienia i pozwolenia.

Projekt Techniczny

Projekt techniczny zawiera:

  • Opis techniczny i konstrukcyjny,
  • Część architektoniczną (rzuty, przekroje, elewacje, wykaz stolarki w skali 1:50 lub 1:100),
  • Część konstrukcyjną (rysunki w skali 1:25 lub 1:50) na którą składa się:
    • rzuty fundamentów,
    • rzuty konstrukcyjne poszczególnych kondygnacji,
    • wykaz drewna na więźbę dachową i jej rzut,
    • wykaz stali zbrojeniowej,
    • szczegółowe rysunki detali konstrukcyjnych wraz z rozrysowanym zbrojeniem w skali 1:10 lub 1:20.
  • Instalacje sanitarne, które zwierają:
    • opis techniczny,
    • niezbędne obliczenia,
    • schematy instalacyjne przebiegu instalacji wodno-kanalizacyjnej,
    • schemat instalacji CO wraz z doborem grzejników,
    • schemat i rozwinięcie instalacji gazowej,
    • schemat kotłowni wraz z doborem kotła,
    • schemat podłączenia wodomierza i gazomierza.
  • Instalacje elektryczne zawierające:
    • opis techniczny i obliczenia instalacji elektrycznej i odgromowej,
    • schemat rozmieszczenia elementów instalacji elektrycznej,
    • schemat szafki bezpiecznikowej,
    • schemat tablicy bezpiecznikowej,
    • schemat instalacji telefonicznej.

Celem uniemożliwienia dekompletacji projektu, otrzymany projekt jest zabezpieczony plombą oraz hologramem, które świadczą o jego oryginalności. Zerwanie plomby lub naruszenie hologramów oznacza wykorzystanie projektu, co będzie jednoznaczne z brakiem możliwości jego zwrotu. Aby ułatwić zapoznanie się projektem, do kompletu dokumentacji dołączamy egzemplarz okazowy w formacie A4. Egzemplarz okazowy projektu umożliwi sprawdzenie projektu pod kątem warunków zabudowy oraz dopasowania projektu do działki i jest wystarczający do ewentualnej oceny przydatności projektu dla zamierzonej inwestycji.



Autor projektu wyraża zgodę na zmiany, które dopuszczają następujący zakres adaptacji:

  • dostosowanie fundamentów do warunków geotechnicznych w miejscu posadowienia budynku
  • realizacja budynku w lustrzanym odbiciu
  • zmiana technologii wykonania domu: materiałów ściennych, izolacyjnych, wykończeniowych przy spełnieniu wymaganych normą własności ścian
  • zmiany wymiarów rzutu poziomego budynku w granicach 5%
  • zmiana rodzajów stropów przy zachowaniu układu konstrukcyjnego oraz wymaganej wytrzymałości
  • zmiana pokrycia dachowego na ciężkie po dostosowaniu konstrukcji budynku do zwiększonego ciężaru pokrycia dachowego, zmiana kąta nachylenia dachu w granicach 5%
  • podpiwniczenie budynku lub rezygnacja z podpiwniczenia
  • zmiana lokalizacji ścian działowych i wewnętrznych otworów drzwiowych ( przy zachowaniu nośności elementów konstrukcyjnych budynku)
  • zmiana wykonania wewnętrznych instalacji sanitarnych i elektrycznych zgodnie z uzyskanymi warunkami zapewnienia dostaw mediów do budynku mieszkalnego
  • zmiana ilości, wielkości i usytuowania otworów okiennych i drzwiowych.

Powyższe zamiany muszą być dokonane z zachowaniem obowiązujących norm i przepisów prawa budowlanego przez osoby posiadające odpowiednie uprawnienia. Wszelkie pozostałe zmiany w projektach wymagają odrębnej zgody autorów.

Dodatkowo do zakupionego projektu dołączone są

  • Uprawnienia projektantów,
  • Standardową zgodę na zmiany,
  • Projektowaną charakterystykę energetyczną,
  • Rzut w skali 1:500 do projektu zagospodarowania działki,
  • Informację BIOZ (Bezpieczeństwo i Ochrona Zdrowia w czasie budowy).
