Projekt domu Ariel 7 (KO)

Autor projektu:MTM STYL Sp. z o.o. Sp.k
2 980 zł2 730 zł
Kup projektZadaj pytanieNegocjuj cenę
  • Typ projektuWolnostojący
  • StylTradycyjny
  • Powierzchnia użytkowa221 m²
  • KondygnacjeParterowy, z poddaszem
  • GarażDwustanowiskowy
  • DachWielospadowy
  • Kąt nach. dachu30°
  • Odbicie lustrzaneTak
  • Czas realizacjido 10 dni roboczych
  • Zobacz więcej >

Zadzwoń do konsultanta

Godziny pracy: Pon. - Pt.8:00 - 16:00

Koszty dostawy

Reklama

Konkurs

Opis

Opis projektu

Ariel 7 to propozycja domu z użytkowym poddaszem przeznaczonego dla 6-7 osobowej rodziny. Na parterze zaprojektowano obszerną część dzienną na którą składają się salon z jadalnią oraz kuchnia ze spiżarnią. Na przestrzeni parteru przewidziano również dodatkową sypialnię z dostępem do łazienki i garderoby, gabinet oraz pokój dla gości. Program parteru uzupełnia kotłownia z oddzielnym wejściem oraz dwustanowiskowy garaż. Na poddaszu zaprojektowano 3 sypialnie, łazienkę oraz pralnię. Największa z sypialni posiada własną łazienkę, zaś dwie pozostałe zostały wyposażone w garderoby. Atutem projektu jest częściowo zadaszony taras okalający budynek z dwóch stron.


Konstrukcja

Ściany: 2-warstwowe - beton komórkowy SOLBET 24 cm + styropian Termo Organika, Stropy: żelbetowe, wylewane, Dach: dachówka ceramiczna, kąt nachylenia 30°

Rzuty

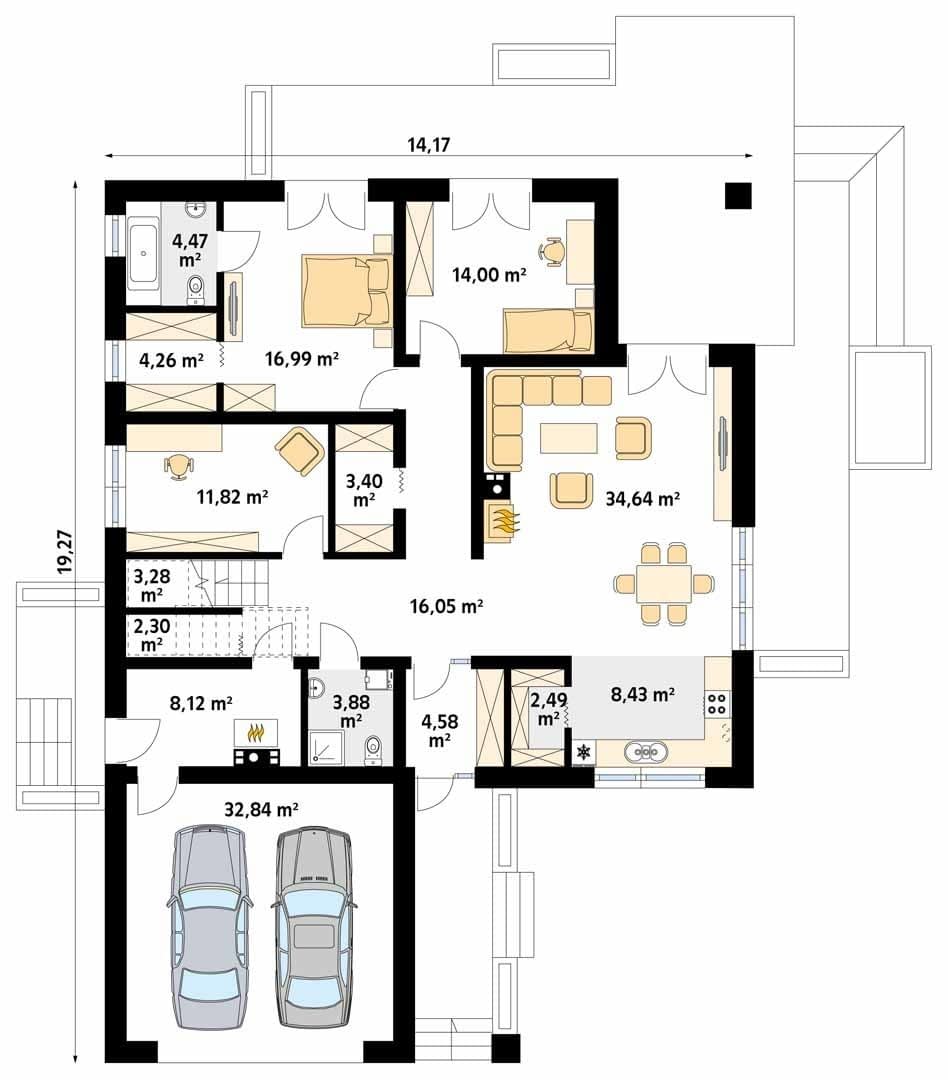

parter

  • wiatrołap4.58
  • hol16.05
  • łazienka3.88
  • pomieszczenie pomocnicze2.3
  • schody3.28
  • gabinet11.82
  • garderoba3.4
  • garderoba4.26
  • łazienka4.47
  • sypialnia16.99
  • pokój14
  • salon/jadalnia34.64
  • kuchnia8.43
  • spiżarnia2.49
  • kotłownia8.12
  • garaż32.84

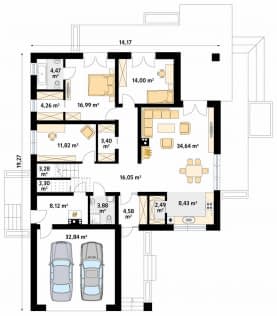

Rzut projektu Ariel 7 (KO) - parter

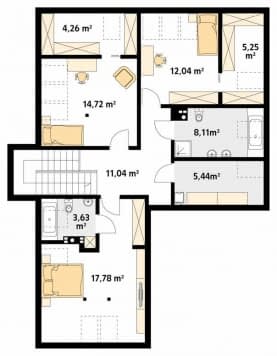

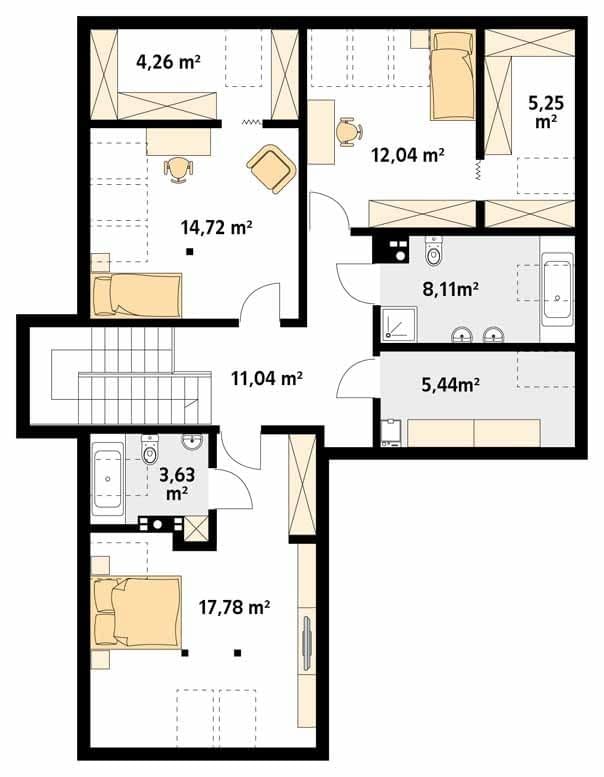

poddasze

  • korytarz/komunikacja11.04
  • pokój14.72
  • garderoba4.26
  • pokój12.04
  • garderoba5.25
  • łazienka8.11
  • pralnia5.44
  • sypialnia17.78
  • łazienka3.63
Rzut projektu Ariel 7 (KO) - poddasze

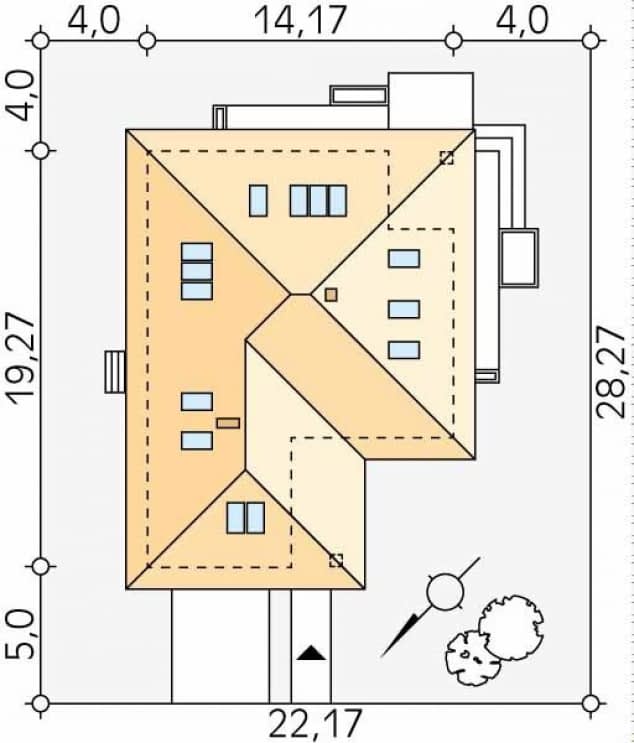

Usytuowanie na działce

Rzut projektu Ariel 7 (KO) - Usytuowanie na działce

Dane techniczne

  • Powierzchnia użytkowa221 m²
  • Powierzchnia zabudowy241.97 m²
  • Liczba pokoi9
  • Powierzchnia dachu343.61 m²
  • Kubatura1217 m³
  • Długość domu19.27 m
  • Szerokość domu14.17 m
  • Wysokość domu8.17 m
  • PoddaszeUżytkowe
  • Minimalne wymiary działki28.27 x 22.17m
  • GarażDwustanowiskowy
  • Rodzaj dachuWielospadowy
  • Kąt nach. dachu30°

Instalacja grzewcza

  • Instalacja opcjonalna
  • EUco24.42 kwH/m²/rok

Zawartość projektu

PROJEKT ARCHITEKTONICZNO-BUDOWLANY ( 4 egzemplarze) zawiera:

  • Projekt architektoniczny – rysunki w skali 1:50 lub 1:100
  • Projekt konstrukcyjny – rysunki w skali 1:50 i 1:25
  • Projekt wewnętrznych instalacji: wodno-kanalizacyjnych, centralnego ogrzewania oraz gazu
  • Projekt wewnętrznych instalacji elektrycznych

Autor projektu wyraża zgodę na zmiany, które dopuszczają następujący zakres adaptacji:

  • dostosowanie fundamentów do warunków geotechnicznych w miejscu posadowienia budynku
  • realizacja budynku w lustrzanym odbiciu
  • zmiana technologii wykonania domu: materiałów ściennych, izolacyjnych, wykończeniowych przy spełnieniu wymaganych normą własności ścian
  • zmiany wymiarów rzutu poziomego budynku w granicach 5%
  • zmiana rodzajów stropów przy zachowaniu układu konstrukcyjnego oraz wymaganej wytrzymałości
  • zmiana pokrycia dachowego na ciężkie po dostosowaniu konstrukcji budynku do zwiększonego ciężaru pokrycia dachowego, zmiana kąta nachylenia dachu w granicach 5%
  • podpiwniczenie budynku lub rezygnacja z podpiwniczenia
  • zmiana lokalizacji ścian działowych i wewnętrznych otworów drzwiowych ( przy zachowaniu nośności elementów konstrukcyjnych budynku)
  • zmiana wykonania wewnętrznych instalacji sanitarnych i elektrycznych zgodnie z uzyskanymi warunkami zapewnienia dostaw mediów do budynku mieszkalnego
  • zmiana ilości, wielkości i usytuowania otworów okiennych i drzwiowych

Powyższe zamiany muszą być dokonane z zachowaniem obowiązujących norm i przepisów prawa budowlanego przez osoby posiadające odpowiednie uprawnienia. Wszelkie pozostałe zmiany w projektach wymagają odrębnej zgody autorów.

Dodatkowo do zakupionego projektu dołączone są

  • Uprawnienia projektantów,
  • Standardową zgodę na zmiany,
  • Projektowaną charakterystykę energetyczną,
  • Analizę porównawczą systemów ogrzewania,
  • Rzut w skali 1:500 do projektu zagospodarowania działki,
  • Informację BIOZ (Bezpieczeństwo i Ochrona Zdrowia w czasie budowy),
