Projekt domu Arkan (CE)

Projekt architektoniczno-budowlany

Projekt zawiera rysunki architektoniczne w skali 1:50 lub 1:100:

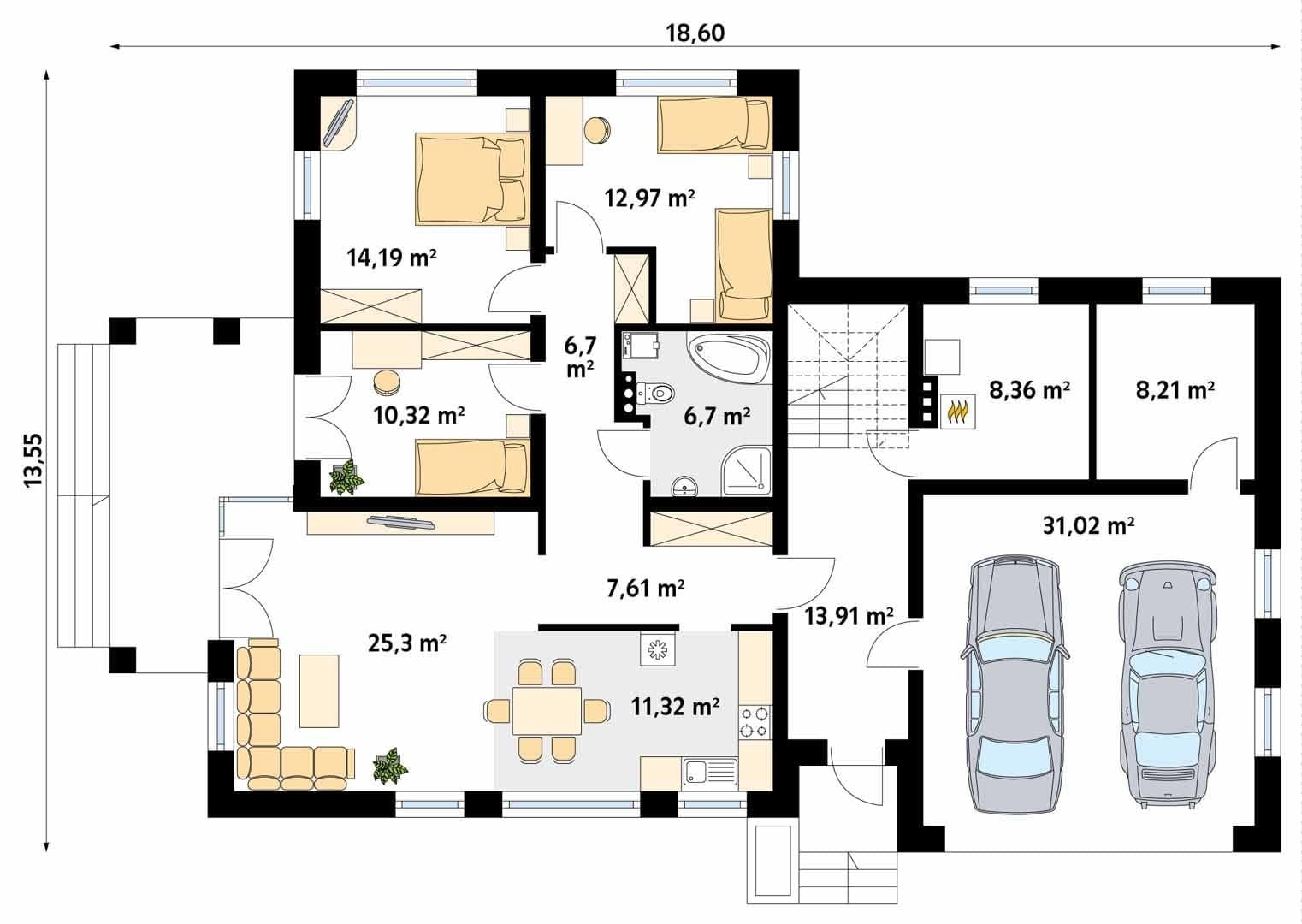

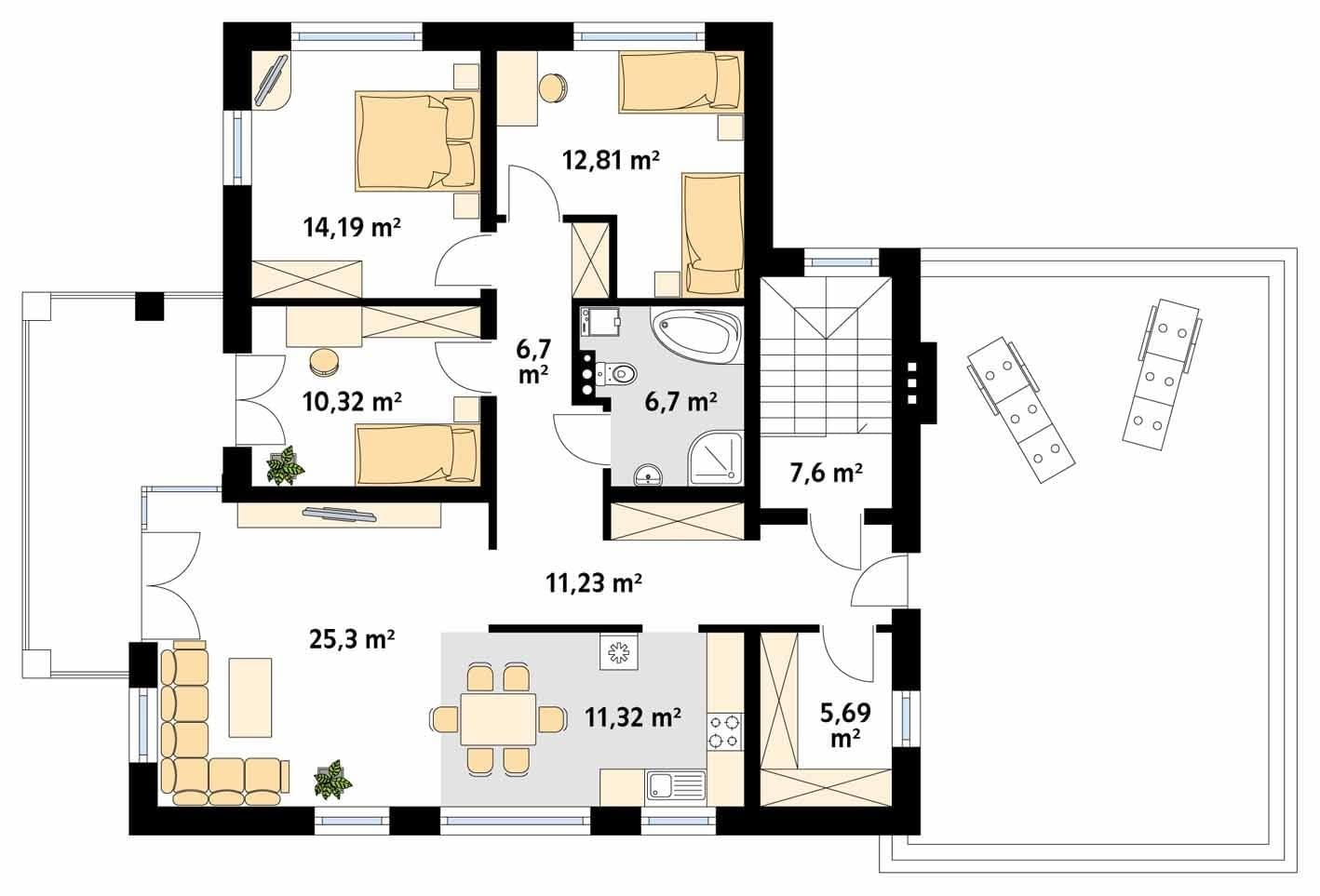

• rzuty poziome poszczególnych kondygnacji (parter, poddasze lub piętro),

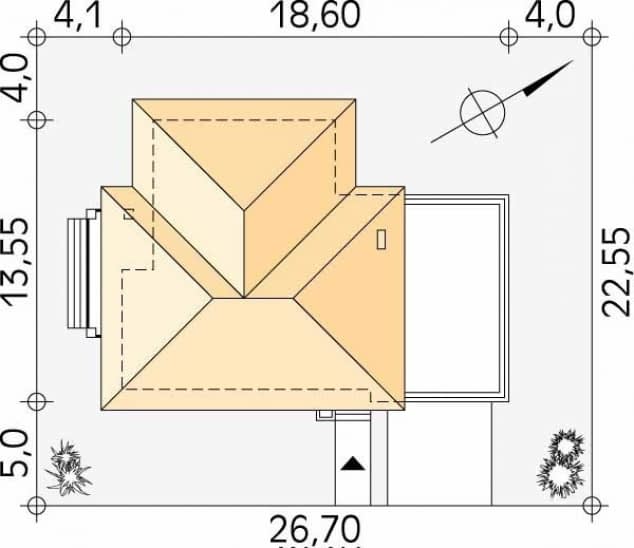

• rzut dachu,
• przekroje,
• opisy przegród,

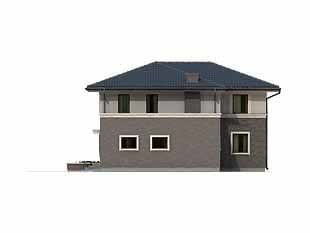

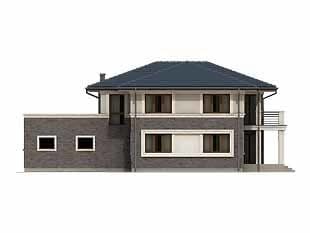

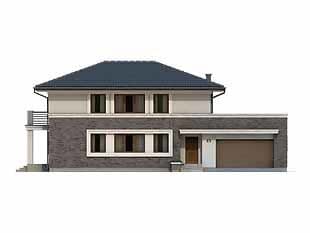

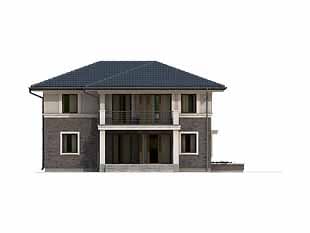

• elewacje budynku,
• wykaz stolarki okiennej i drzwiowej,
• detale rozwiązań architektonicznych.

Projekt zawiera również opis techniczny, który wskazuje:

• zamierzony sposób użytkowania obiektu budowlanego,
• charakterystyczne parametry techniczne obiektu budowlanego (zestawienie powierzchni, kubatury, wysokość, wymiary, liczba kondygnacji),
• informację o sposobie posadowienia obiektu budowlanego,
• projektowane rozwiązania materiałowe i techniczne, mające wpływ na otoczenie, w tym środowisko,
• informację o wyposażeniu technicznym budynku, w tym projektowanym źródle ciepła do ogrzewania i przygotowania ciepłej wody użytkowej,
• inne wymagane opinie, uzgodnienia i pozwolenia.

Projekt Techniczny

Projekt techniczny zawiera:

• Opis techniczny i konstrukcyjny,
• Część architektoniczną (rzuty, przekroje, elewacje, wykaz stolarki w skali 1:50 lub 1:100),
• Część konstrukcyjną (rysunki w skali 1:25 lub 1:50) na którą składa się:
  • rzuty fundamentów,
  • rzuty konstrukcyjne poszczególnych kondygnacji,
  • wykaz drewna na więźbę dachową i jej rzut,
  • wykaz stali zbrojeniowej,
  • szczegółowe rysunki detali konstrukcyjnych wraz z rozrysowanym zbrojeniem w skali 1:10 lub 1:20.
• Instalacje sanitarne, które zwierają:
  • opis techniczny,
  • niezbędne obliczenia,
  • schematy instalacyjne przebiegu instalacji wodno-kanalizacyjnej,
  • schemat instalacji CO wraz z doborem grzejników,
  • schemat i rozwinięcie instalacji gazowej,
  • schemat kotłowni wraz z doborem kotła,
  • schemat podłączenia wodomierza i gazomierza.
• Instalacje elektryczne zawierające:
  • opis techniczny i obliczenia instalacji elektrycznej i odgromowej,
  • schemat rozmieszczenia elementów instalacji elektrycznej,
  • schemat szafki bezpiecznikowej,
  • schemat tablicy bezpiecznikowej,
  • schemat instalacji telefonicznej.

Celem uniemożliwienia dekompletacji projektu, otrzymany projekt jest zabezpieczony plombą oraz hologramem, które świadczą o jego oryginalności. Zerwanie plomby lub naruszenie hologramów oznacza wykorzystanie projektu, co będzie jednoznaczne z brakiem możliwości jego zwrotu. Aby ułatwić zapoznanie się projektem, do kompletu dokumentacji dołączamy egzemplarz okazowy w formacie A4. Egzemplarz okazowy projektu umożliwi sprawdzenie projektu pod kątem warunków zabudowy oraz dopasowania projektu do działki i jest wystarczający do ewentualnej oceny przydatności projektu dla zamierzonej inwestycji.
