Arklow 2

2 450 złKup projekt

Projekt domu Arklow 2

Autor projektu:DOMPASJA Pracownia Projektów Autorskich
2 450 zł
Kup projektZadaj pytanieNegocjuj cenę
  • Typ projektuWolnostojący
  • StylNowoczesny
  • Powierzchnia użytkowa124.2 m²
  • KondygnacjeParterowy, z poddaszem
  • GarażBez garażu
  • DachDwuspadowy
  • Odbicie lustrzaneTak
  • Czas realizacjido 10 dni roboczych
  • Zobacz więcej >

Zadzwoń do konsultanta

Godziny pracy: Pon. - Pt.8:00 - 16:00

Koszty dostawy

Opis

Opis projektu

powierzchnia zabudowy98.9 m²
powierzchnia użytkowa124.2 m²
powierzchnia wszystkich pomieszczeń142.6 m²
kubatura budynku642 m³
kubatura pomieszczeń ogrzewanych367 m³
wysokość budynku8.54 m
kąt nachylenia dachu40 °
minimalne wymiary działki17,03m x18,55m

TECHNOLOGIA:

ściany zewnętrznepustak ceramiczny + styropian (aleternatywnie silikaty, gazobeton
stroppłyta żelbetowa
ogrzewaniekocioł gazowy lub na paliwo stałe
dachdachówka ceramiczny lub cementowa lub blachodachówka

OPIS:

Arklow 2 to projekt domu jednorodzinnego, charakteryzujący się prostą oraz elegancką bryłą, która została przykryta dwuspadowym dachem, co pozwala  wybudować dom niewielkim kosztem. Parter projektu spełnia rolę oficjalnej strefy domu, która posiada salon z jadalnią i kuchnię wraz ze spiżarnią, gabinet do pracy mogący spełniać funkcję pokoju gościnnego oraz obszerną łazienkę. Poddasze natomiast to typowa strefa prywatna domowników, w której zaplanowano dwa pokoje dziecięce, dużą sypialnię rodziców z obszerną garderobą i dodatkowo wyjściem na taras. Przewidziano tam również drugą łazienkę posiadającą wannę. Dom o nowoczesnym wyglądzie, zaprojektowany w standardzie budynku niskoenergetycznego.



ZESTAWIENIE POSZCZEGÓLNYCH KOSZTÓW ROBÓT

KOSZTORYS BUDOWLANY. WYCENA WEDŁUG UŚREDNIONYCH CEN KRAJOWYCH – METODA ZLECENIOWA

Prace ziemne5 747.52 zł
Prace fundamentowe17 193.72 zł
Podłogi na gruncie14 131.36 zł
Kominy16 850.68 zł
Prace murowe i żelbetowe49 016.08 zł
Zbrojenie19 739.87 zł
Konstrukcja i pokrycie dachu22 559.66 zł
STAN SUROWY OTWARTY145 238,89 zł
Stolarka okienna i drzwiowa27 957.36 zł
STAN SUROWY ZAMKNIĘTY173 196,25 zł
Elewacja14 940.09  zł
Ocieplenie stropu poddasza i dachu13 039.34 zł
Malowanie, tynkowanie, okładziny wew 9 387,39 zł
Posadzki, balkon29 292,40 zł
Instalacje wewnętrzne43 500,00 zł
STAN DEWELOPERSKI297 675,69 zł

SZACOWANA WYCENA KOSZTÓW BUDOWY OPARTA NA INFORMACJACH KLIENTÓW REALIZUJĄCYCH PROJEKT

Prace ziemne5 000.00 zł
Prace fundamentowe17 000.00 zł
Podłoga na gruncie14 000.00 zł
Kominy14 000.00 zł
Prace murowe i żelbetowe36 000.00 zł
Zbrojenie17 000.00 zł
Konstrukcja i pokrycie dachu22 000.00 zł
STAN SUROWY OTWARTY125 000.00 zł
Stolarka okienna i drzwiowa15 000.00 zł
STAN SUROWY ZAMKNIĘTY141 000.00 zł
Elewacja12 000.00  zł
Ocieplenie stropu,warstwy stropu nad parterem10 000.00 zł
Malowanie, tynkowanie, okładziny wew  7 000.00 zł
Posadzki, balkon12 000.00 zł
Instalacje wewnętrzne29 000.00 zł
STAN DEWELOPERSKI211 000.00 zł

Konstrukcja

ściany zewnętrzne: pustak ceramiczny + styropian (alternatywnie silikaty, gazobeton
strop: płyta żelbetowa
ogrzewanie: kocioł gazowy lub na paliwo stałe
dach: dachówka ceramiczny lub cementowa lub blachodachówka

Rzuty

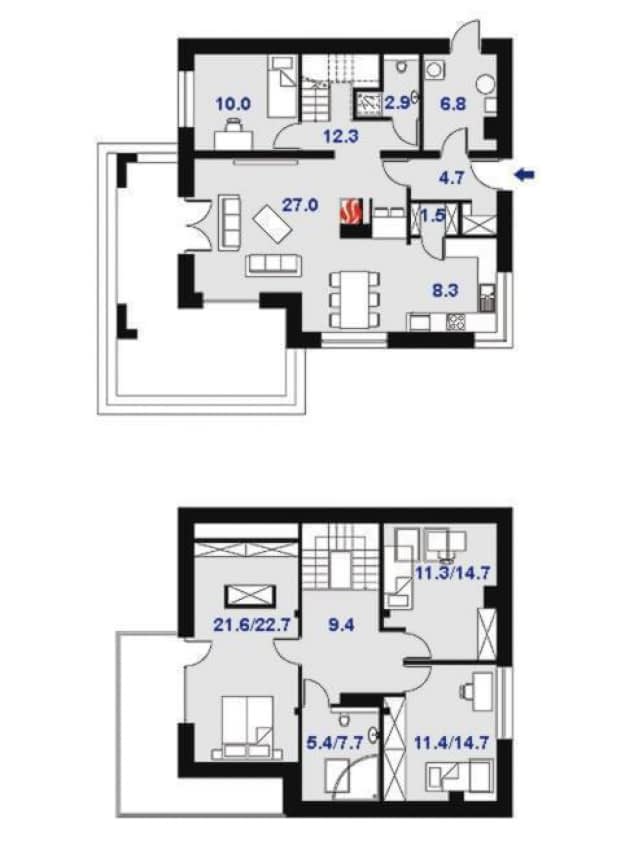

Rzut

Rzut projektu Arklow 2 - Rzut

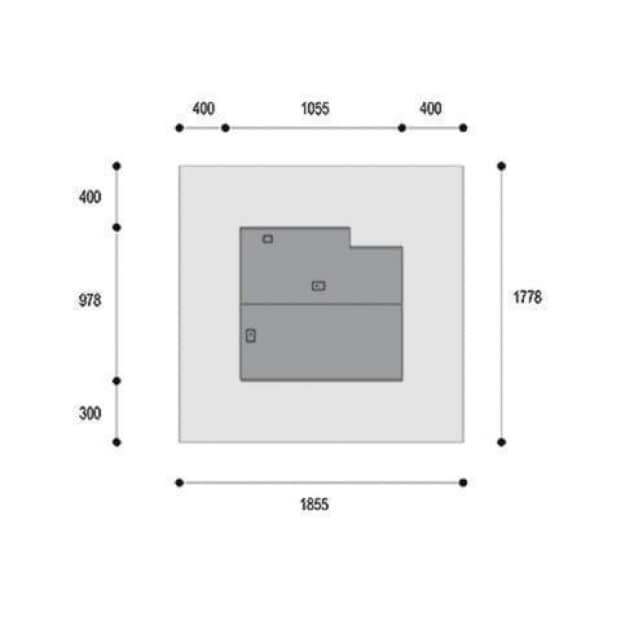

Usytuowanie na działce

Rzut projektu Arklow 2 - Usytuowanie na działce

Dane techniczne

  • Powierzchnia użytkowa124.2 m²
  • Powierzchnia zabudowy98.9 m²
  • KominekTak
  • Liczba łazienek2
  • Liczba pokoi4
  • Kubatura642 m³
  • Wysokość domu8.54 m
  • PoddaszeUżytkowe
  • Minimalne wymiary działki18 x 17m
  • GarażBez garażu
  • Rodzaj dachuDwuspadowy

Instalacja grzewcza

  • Instalacja grzewczaGaz
  • Instalacja opcjonalnaPaliwo stałe

Zawartość projektu

Komplet dokumentacji projektowej składa się z 4 egzemplarzy.

Dokumentacja projektowa składa się z następujących części:

Część architektoniczna. Opis techniczny do projektu architektoniczno-budowlanego w zakresie architektury

  • Rzut fundamentów
  • Rzut parteru
  • Rzut poddasza
  • Rzut wiezby dachu
  • Rzut połaci dachu
  • Przekrój A-A i przekrój B-B
  • Przekrój C-C
  • Elewacja frontowa elewacja tylna
  • Elewacja boczna 1 i elewacja boczna 2
  • Zestawienie stolarki okiennej i drzwiowej

Część konstrukcyjna.Opis techniczny do projektu architektoniczno-budowlanego w zakresie konstrukcji. Wyciag z obliczen statyczno-wytrzymałosciowych

  • Rzut fundamentów
  • Strop poddasza
  • Wiezba dachu
  • Przekroje A-A i przekrój B-B
  • Przekrój C-C
  • Detale wykonawcze stropu, szacunkowe zestawienie stali

Część instalacji sanitarnych.Opis techniczny dotyczacy instalacji sanitarnych

  • Rzut parteru instalacja wod-kan.
  • Rzut poddasza instalacja wod-kan.
  • Rzut parteru instalacja C.O.
  • Rzut poddasza instalacja C.O.
  • Rzut parteru instalacja gazowa
  • Rzut połaci dachu
  • Rozwiniecie instalacji kanalizacji sanitarnej
  • Rozwiniecie instalacji wodociagowej
  • Rozwiniecie instalacji C.O.
  • Rozwiniecie instalacji gazowej

Część instalacji elektrycznej. Opis instalacji elektrycznych

  • Schemat ideowy tablicy TR
  • Rzut parteru
  • Rzut poddasza
  • Instalacja odgromowa

Niezbędne uprawnienia projektantów

Zgody na zmiany w projekcie

Wszystkie projekty domów są zgodne z nowymi przepisami obowiązującymi od 1 stycznia 2017 r.
