Atlant 2 PS

2 540 złKup projekt

Projekt domu Atlant 2 PS

Gratis do projektów: zestaw umów, dziennik budowy, tablica informacyjna, zgoda na zmiany w projekcie. Darmowa dostawa za 0 zł.
2 540 zł
Zadaj pytanie
  • Typ projektuWolnostojący
  • StylTradycyjny
  • Powierzchnia użytkowa114 m²
  • KondygnacjeParterowy
  • GarażDwustanowiskowy
  • DachDwuspadowy
  • Kąt nach. dachu32°
  • Odbicie lustrzaneTak
  • Czas realizacji1-5 dni
  • Zobacz więcej >

Zadzwoń do konsultanta

Godziny pracy: Pon. - Pt.8:00 - 16:00

Reklama

Opis

Opis projektu

ATLANT 2 PS to projekt stworzony z myślą o 4-osobowej rodzinie. Rezygnując ze ścianki w wiatrołapie można prawie dwukrotnie przedłużyć ciąg szaf, ale zachowując ją mamy bufor dla zimnego powietrza z zewnątrz, a od strony holu jest miejsce drugą szafę. Kuchnię można częściowo oddzielić meblami tworząc barek, ale też zupełnie zamknąć (jest tam wystarczająco dużo miejsca by zmieścić w niej wtedy mały stół), natomiast spiżarnię, w zależności od upodobań, można przeznaczyć na miejsce dla dodatkowych szaf kuchennych czy powiększenie przestrzeni na odzież w wiatrołapie. Na wprost wejścia zaprojektowano schody wiodące na poddasze w zamkniętej klatce schodowej. Rozwiązanie to pozwala na przygotowanie domu do zaaranżowania strychu na późniejszym etapie budowy i nie ogrzewanie niepotrzebnie tej przestrzeni w sezonie zimowym. W przypadku, gdy nie przewidujemy adaptacji strychu schody można zlikwidować, przeznaczając to miejsce na kolejne schowki czy szafy.

Projekt jest podobny do ATLANTA PS, DOMENY 107 A i DOMENY 104 B.

Projekt w standardzie posiada dodatkowo projekt ogrzewania kominkiem z płaszczem wodnym.

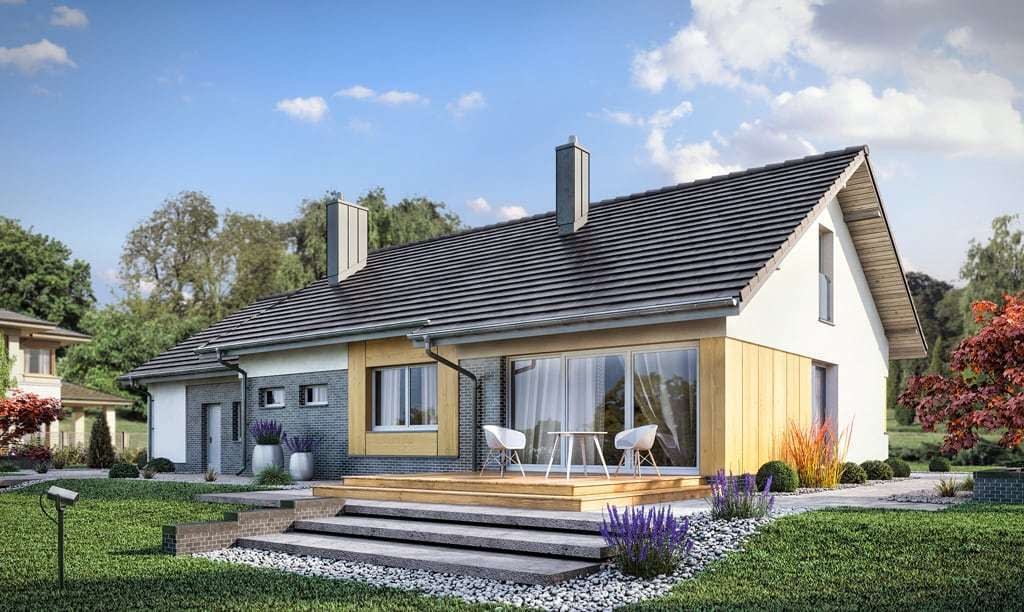

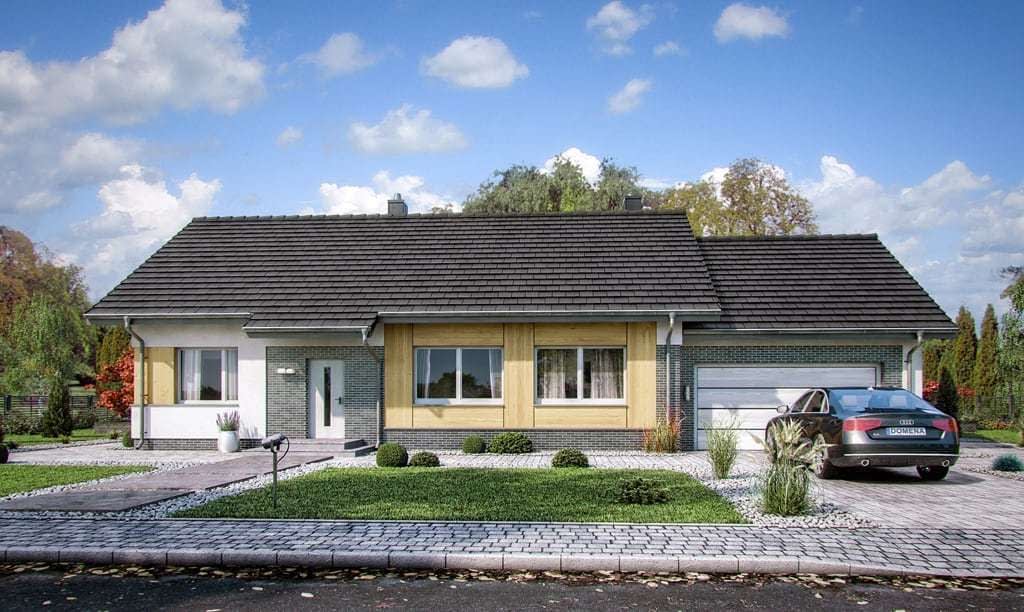

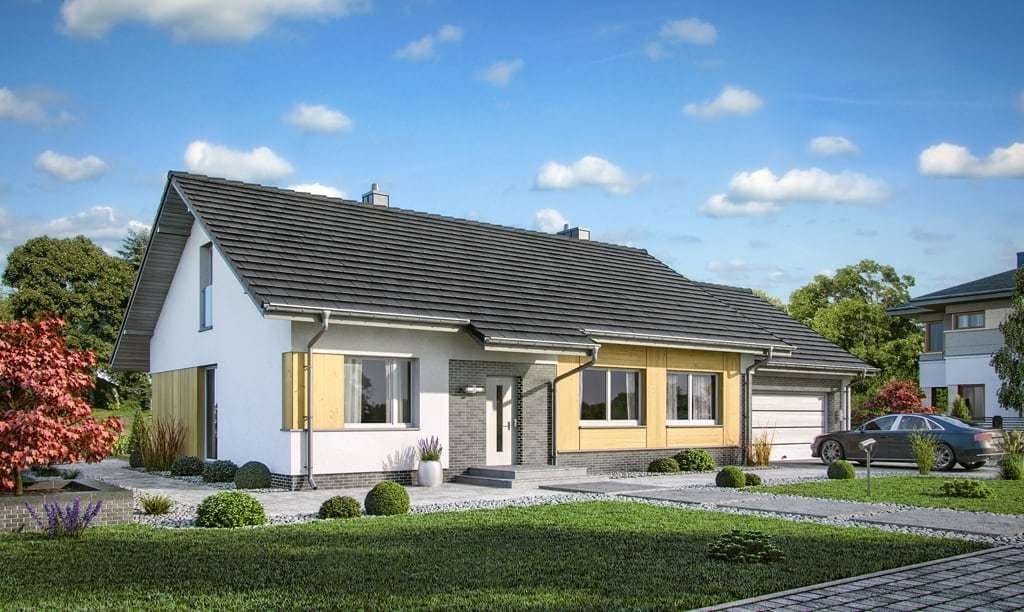

Wizualizacja jest propozycją tego jak dany projekt domu oraz jego otoczenie można zaaranżować. Sposób prowadzenia tarasu, kształt murków i elementy małej architektury typu pergole, donice itp. nie są objęte zakresem projektu. W związku z powyższym na projekcie budowlanym elementy te mogą nie być uwzględnione w projekcie ( patrz pergole ) lub zmieniony może być ich kształt i sposób prowadzenia ( wielkości tarasów, profil murków )



Konstrukcja

Propozycje rozwiązań materiałowych:

Fundamentybezpośrednie, na ławach fundamentowych
Ściany zewnętrznebloczki z bet. komórkowego (odm. 600) - 24 cm
+ styropian TERMO ORGANIKA typ Fasada 20 cm
Ściany wewnętrznebloczki z bet. komórkowego (odm. 600) - 24 cm (działowe - 12 cm)
Stropgęstożebrowy Teriva I oraz żelbetowy monolityczny gr. 24 cm.
Elewacjetynk - System Platinum firmy TERMO ORGANIKA,
okładzina klinkierowa oraz płyta elewacyjna
Pokrycie dachudachówka ceramiczna
Konstrukcja dachudrewniana o układzie konstrukcyjnym płatwiowo-krokwiowym
Schody wewnętrznewyłaz na poddasze
Ogrzewanie

kocioł gazowy kondensacyjny lub kocioł na biomasę (pelety)
dodatkowe źródło ciepła - kominek z płaszczem wodnym

Rzuty

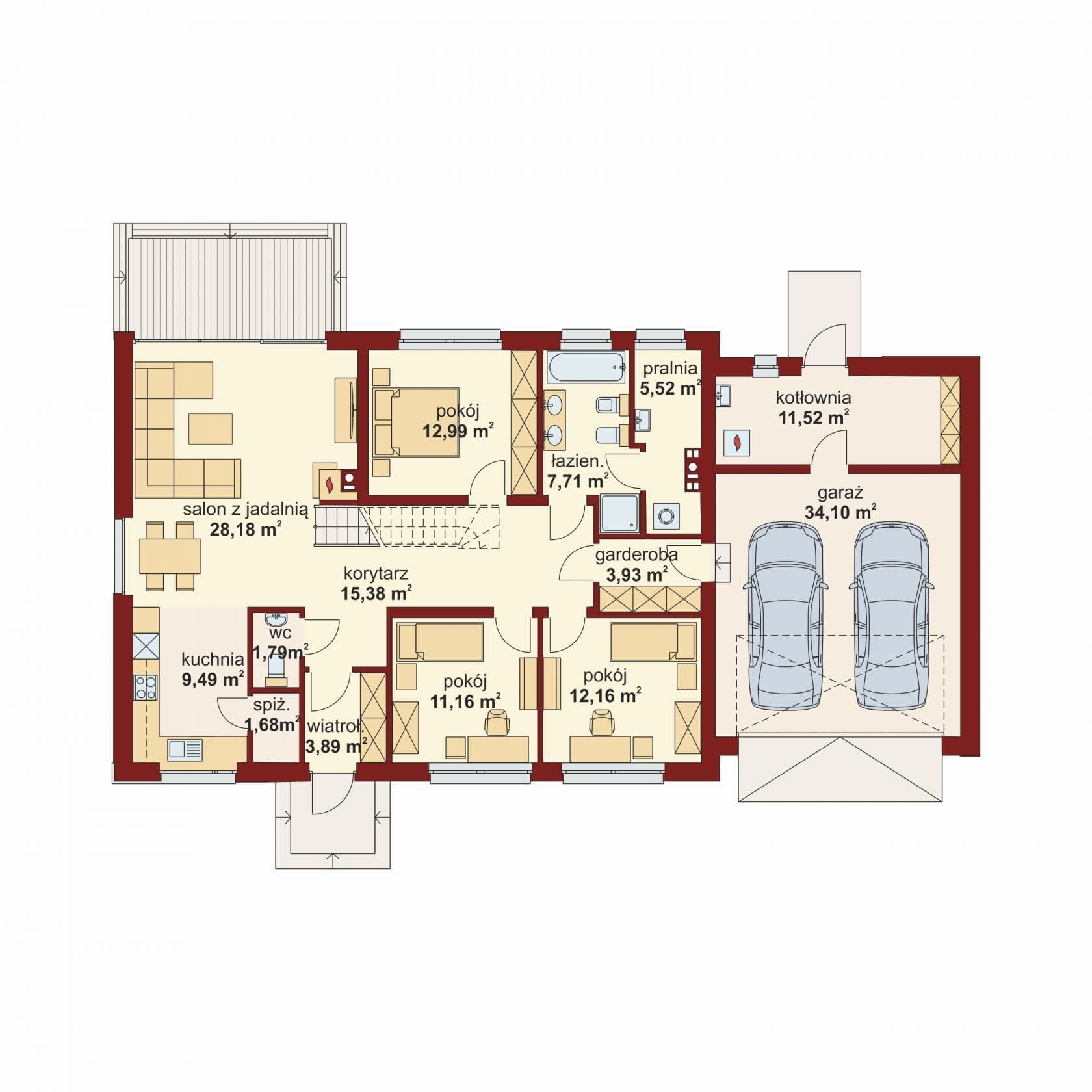

Rzut parteru

  • Pow. użytkowa:114 m²
  • Garaż:34.1 m²
  • Kotłownia:11 m²
  • 1. Wiatrołap:3.9 m²
  • 2. Korytarz:15.4 m²
  • 3. Kuchnia:9.5 m²
  • 4. Spiżarnia:1.7 m²
  • 5. Salon z jadalnią:28.2 m²
  • 6. WC:1.8 m²
  • 7. Pokój:13 m²
  • 8. Łazienka:7.7 m²
  • 9. Pralnia:5.5 m²
  • 10. Garderoba:3.9 m²
  • 11. Pokój:11.2 m²
  • 12. Pokój:12.2 m²
  • 13. Kotłownia:11 m²
  • 14. Garaż:34.1 m²
Rzut projektu Atlant  2 PS - Rzut parteru

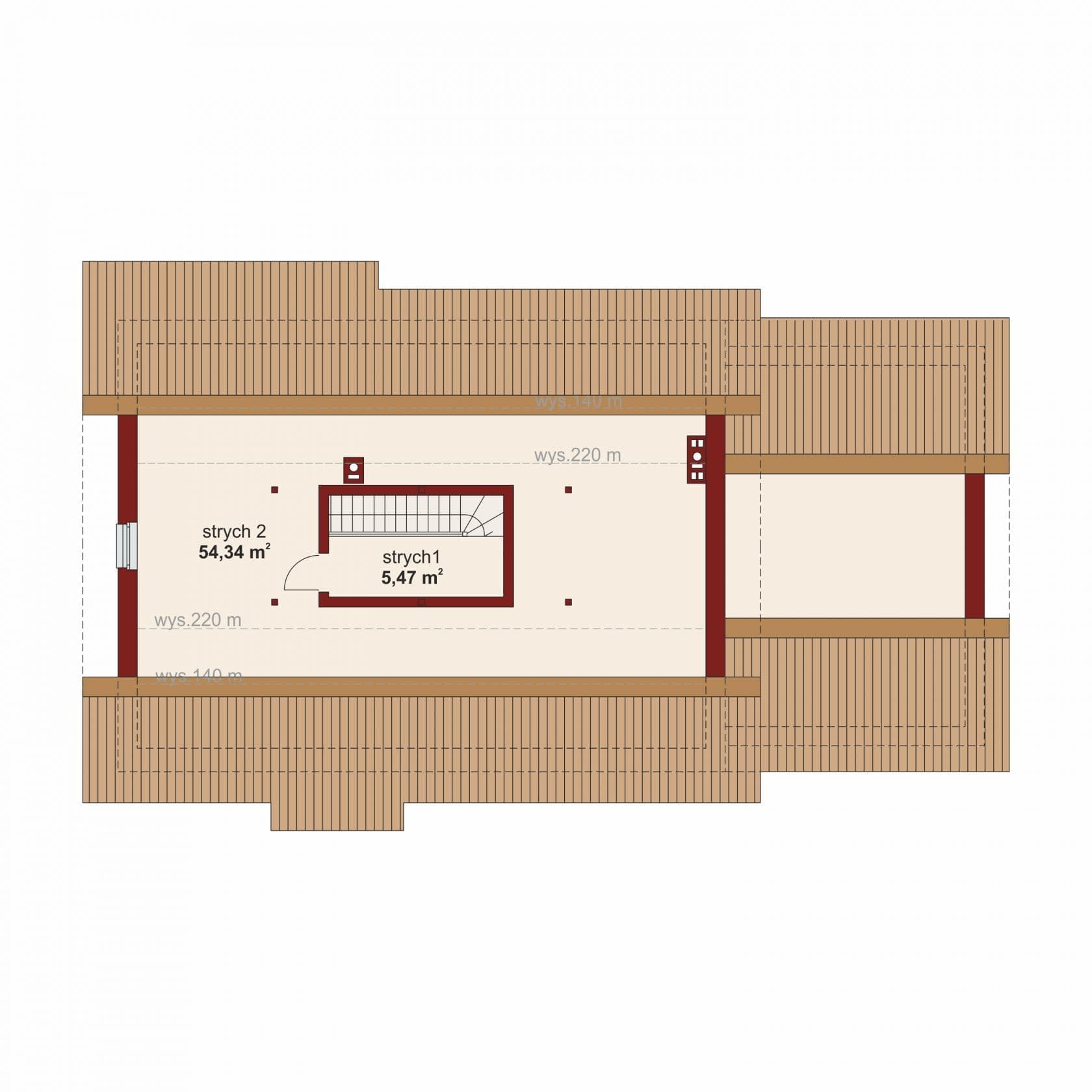

Rzut strychu

  • Strych 2:53.7 m²
  • Strych 1:5.5 m²
Rzut projektu Atlant  2 PS - Rzut strychu

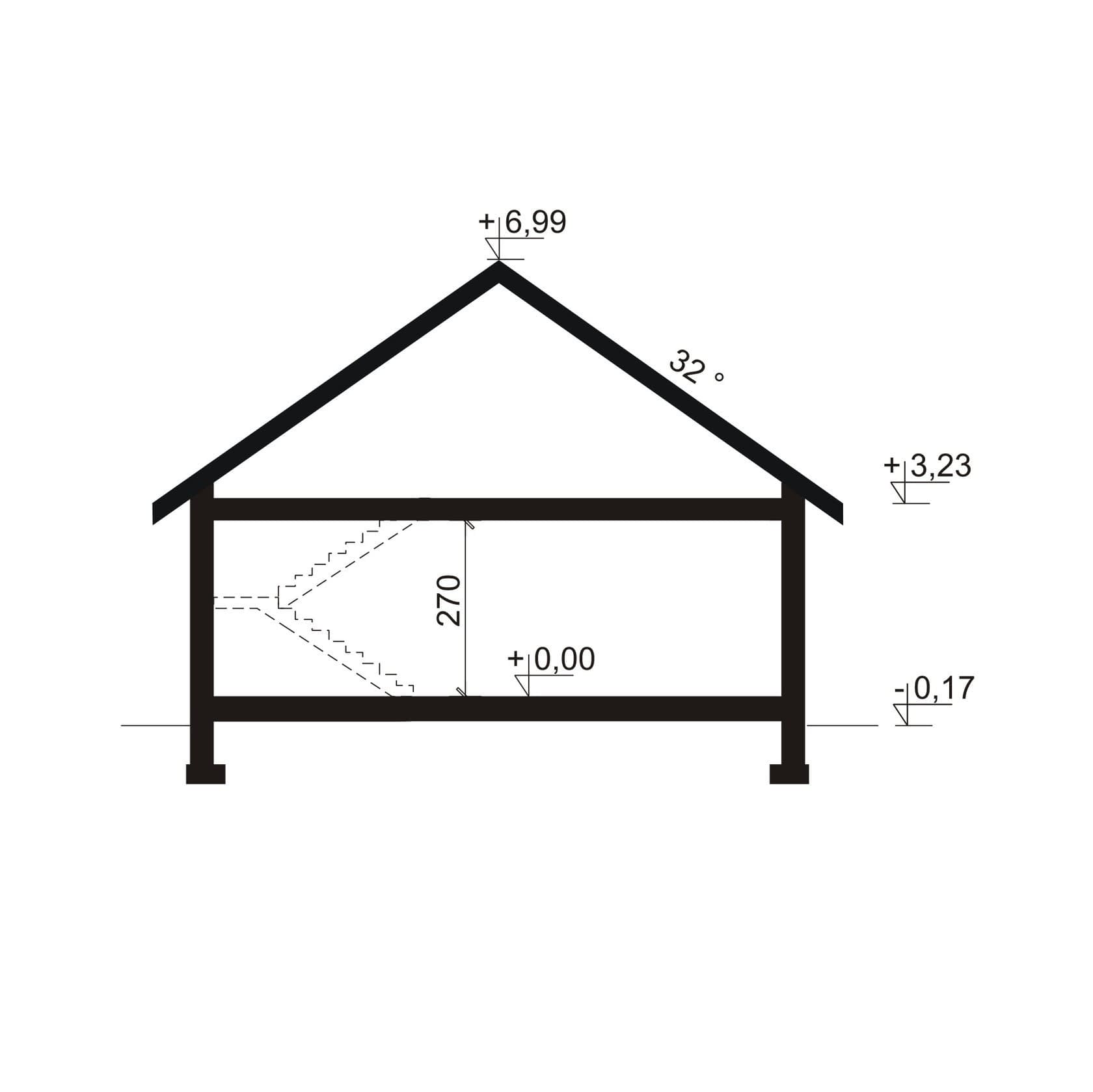

Przekrój

Rzut projektu Atlant  2 PS - Przekrój

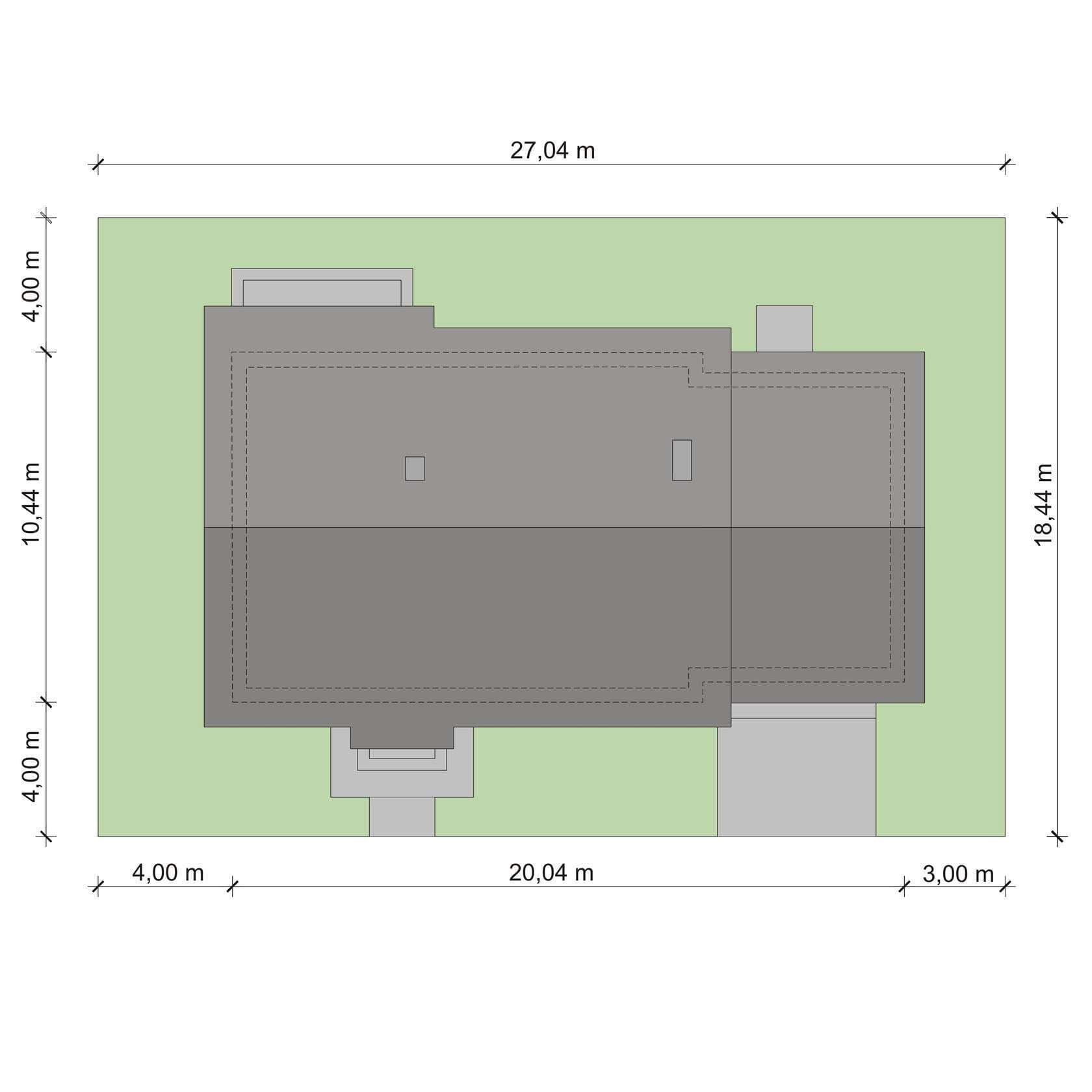

Plan sytuacyjny

Rzut projektu Atlant  2 PS - Plan sytuacyjny

Dane techniczne

  • Powierzchnia użytkowa114 m²
  • Powierzchnia zabudowy202.3 m²
  • KominekTak
  • Liczba pokoi4
  • Powierzchnia dachu308 m²
  • KalenicaRównoległa
  • Kubatura445.3 m³
  • Długość domu10.44 m
  • Szerokość domu20.04 m
  • Wysokość domu7.3 m
  • Minimalne wymiary działki18.44 x 27.04m
  • GarażDwustanowiskowy
  • Rodzaj dachuDwuspadowy
  • Kąt nach. dachu32°

Instalacja grzewcza

  • Instalacja grzewcza

    kocioł gazowy kondensacyjny lub kocioł na biomasę (pelety)
    dodatkowe źródło ciepła - kominek z płaszczem wodnym

Koszty budowy

  • Koszt budowy284249 zł
  • Stan surowy zamknięty284249 zł
  • Koszt instalacji75415 zł

Zawartość projektu

Dokonując zakupu w naszej Pracowni otrzymujecie Państwo 4 komplety dokumentacji architektoniczno – budowlanej zgodnej z normami budowlanymi , wykonanej przez doświadczonych inżynierów o uprawnieniach których zaświadczają dołączone do projektu dokumenty. Poszczególne egzemplarze są drukowane na wysokiej klasy sprzęcie i zapakowane w elegancką teczkę firmową. Poszczególne elementy dokumentacji to kolejno części:

architektoniczna– składają się na nią:

  • opis techniczny - zawiera rozwiązania funkcjonalne projektu, wielkości powierzchni ( całkowitej, zabudowy, użytkowej ), kubatury, wysokość kalenicy itp., proponowane rozwiązania materiałowe i wykończeniowe,
  • widoki elewacji obrazujące wygląd domu z każdej strony w skali 1:00
  • rzuty poziome kondygnacji ( rozmieszcze
  • rzut dachu w skali 1:100,
  • przekroje pionowe ze szczególnym uwzględnieniem miejsc charakterystycznych budynku wykonane w skali 1:50,
  • zestawienie stolarki drzwiowej i okiennej z ilościami i wymiarami.

konstrukcyjna – zawiera rysunki techniczne w rozpiętości skal od 1:20 do 1:100

  • opis techniczny rozwiązań konstrukcyjnych wraz z proponowanymi materiałami
  • rzuty fundamentów, stropów i więźby dachowej
  • rozwiązania detali konstrukcyjnych
  • obliczenia statyczne
  • zestawienia stali i drewna

instalacyjna – to szereg projektów branżowych, których rysunki wykonano w skali 1:100 prezentujących miedzy innymi rozmieszczenie elementów instalacji:

  • elektrycznej ,
  • wodno-kanalizacyjnej
  • gazowej,
  • centralnego ogrzewania.

projektowana charakterystyka energetyczna – wyliczana zgodnie z najnowszą metodologią obowiązującą od 3 października 2014 roku. Charakterystyka musi ona być adaptowana do lokalnych uwarunkowań przez osobę uprawnioną.

  • bilans mocy ,
  • właściwości cieplne przegród,
  • sprawności instalacji grzewczej,
  • wentylacja,
  • izolacja cieplna przewodów,

charakterystyka ekologiczna – zgodna z najnowszymi normami

  • zapotrzebowanie w wodę i odprowadzenie ścieków,
  • emisja zanieczyszczeń gazowych,
  • rodzaj i ilość wytwarzanych odpadów,
  • wentylacja,
  • izolacja cieplna przewodów,

analiza porównawcza systemów alternatywnych – zgodna z najnowszymi normami

Projektant adaptujący projekt gotowy może bez zgody autora wprowadzić następujące zmiany:

  • Wynikające z dostosowania budynku do warunków gruntowych.
  • Wymiarów fundamentów.
  • Wprowadzenie częściowego lub całkowitego podpiwniczenia budynku przy zachowaniu poziomu posadzki parteru na wysokości nie przekraczającej 50cm ponad poziom terenu.
  • Wymiarów przekrojów lub rozstawu elementów więźby dachowej wynikające z dostosowania budynku do strefy śniegowej lub wiatrowej.
  • Użycia innych materiałów na elementy konstrukcyjne budynku (ściany, stropy) pod warunkiem zachowania wymagań konstrukcji i ochrony cieplnej budynku oraz jego elewacji.
  • Warstw ścian zewnętrznych przy zachowaniu dopuszczalnego współczynnika przenikalności cieplnej
  • Zmiana kąta nachylenia dachu, a także zmiana kształtu dachu i jego konstrukcji
  • Zmiany sposobu ogrzewania domu i prowadzenia instalacji CO, zmiany instalacji wodno-kanalizacyjnej, gazowej, oraz elektrycznej (przy zachowaniu obowiązujących norm)
  • Materiałów wykończeniowych: posadzek, tynków, dachówki, izolacji cieplnej i przeciwwilgociowej – przy zachowaniu niezbędnych parametrów wytrzymałości ( szczególnie dla zmiany pokrycia dachowego) oraz parametrów przenikania ciepła
  • Rozwiązań funkcjonalnych wewnątrz budynku, oraz przesunięcia lub likwidacji ścian działowych
  • Zmiana lokalizacji, ilości i kształtu okien oraz drzwi.
  • Lustrzanego odbicia.
  • Zmiany szerokości biegów schodowych, liczby stopni i wymiarów schodów wewnętrznych.
  • Pokrycia dachowego z uwzględnieniem zaprojektowanych spadków i ciężaru pokrycia.
  • Technologia budowy ścian, murów, nadproży. Zmiany z zachowaniem wytrzymałości i izolacyjności przegród.
  • Zmiana kształtu, wielkości i usytuowania elementów takich jak tarasy, murki i donice przedstawione w projekcie oraz zmianyszerokości biegów schodowych, liczby stopni i wymiarów schodów zewnętrznych.
  • Zmiana wysokości ścianki kolankowej.
  • Zmiana usytuowania i ilości kominów.
  • Dobudowanie garażu lub wiaty garażowej.
  • Dobudowanie bądź usunięcie lukarny.
  • Dobudowanie lub usunięcie balkonu.
  • Dobudowanie lub usunięcie wykusza.
  • Zabudowanie podcienia.
  • Poszerzenie bądź zwężenie bryły budynku.
