Projekty>Domy>Projekt domu AVALON szkielet drewniany, dom mieszkalny jednorodzinny z poddaszem użytkowym

Projekt domu AVALON szkielet drewniany, dom mieszkalny jednorodzinny z poddaszem użytkowym

Name: AVALON szkielet drewniany, dom mieszkalny jednorodzinny z poddaszem użytkowym
Brand: PRO ARTE Arkadiusz Woch, Krzysztof Biodrowicz s.j.
SKU: avalon-szkielet-drewniany-dom-mieszkalny-jednorodzinny-z-poddaszem-uzytkowym
Price: 3999.00 PLN
Availability: InStock

AVALON szkielet drewniany, dom mieszkalny jednorodzinny z poddaszem użytkowym - wizualizacja 2

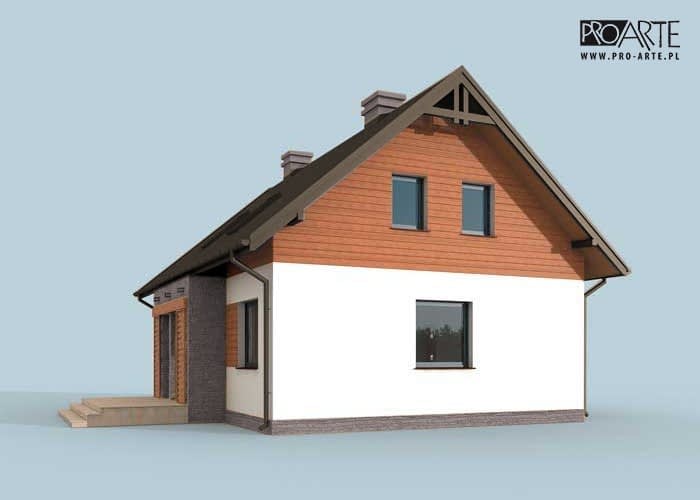

AVALON szkielet drewniany, dom mieszkalny jednorodzinny z poddaszem użytkowym - wizualizacja 3

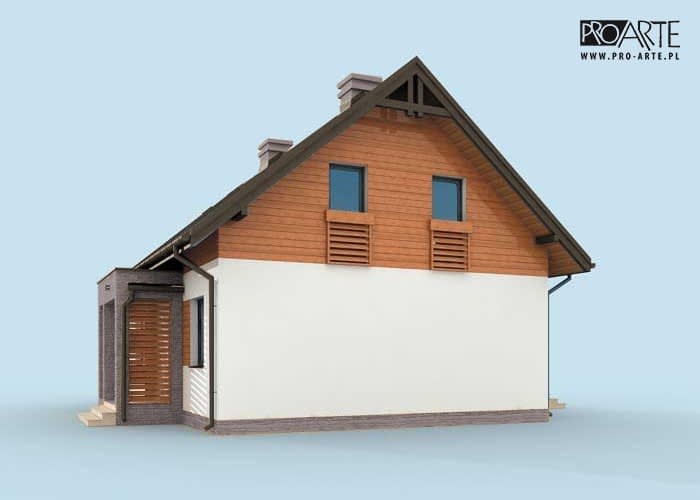

AVALON szkielet drewniany, dom mieszkalny jednorodzinny z poddaszem użytkowym - wizualizacja 4

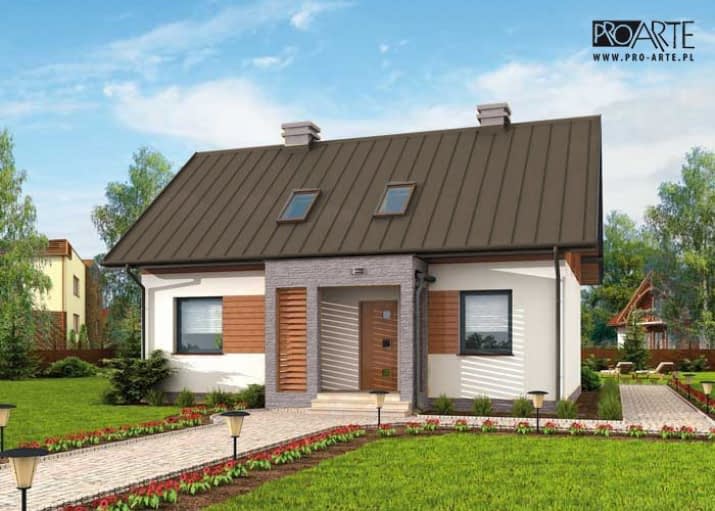

AVALON szkielet drewniany, dom mieszkalny jednorodzinny z poddaszem użytkowym - wizualizacja 5

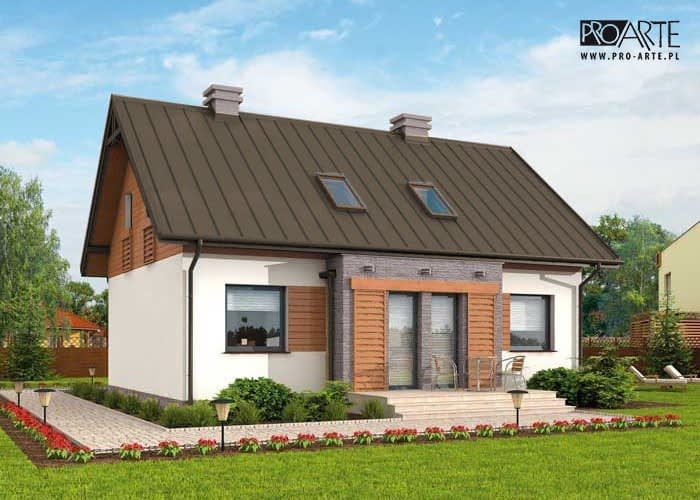

AVALON szkielet drewniany, dom mieszkalny jednorodzinny z poddaszem użytkowym - wizualizacja 6

Autor projektu:PRO ARTE Arkadiusz Woch, Krzysztof Biodrowicz s.j.

Lustrzane odbicie

Dodaj do schowka

Gratis do projektów: zestaw umów, zgoda na zmiany w projekcie. Darmowa dostawa za 0 zł.

3 999 zł

Zadaj pytanie

Typ projektuWolnostojący
Powierzchnia użytkowa131.49 m²
Kondygnacjez poddaszem
GarażBez garażu
DachDwuspadowy
Kąt nach. dachu40°
Odbicie lustrzaneTak
Czas realizacjido 10 dni roboczych

Zobacz więcej >

Zadzwoń do konsultanta

502 503 202

Godziny pracy: Pon. - Pt.8:00 - 16:00

Opis

Zgodność z WT 2021 i Eurokodami

Ze względu na dostosowywanie projektu do standardu WT 2021, czas realizacji może się różnić od standardowego.

Skontaktuj się z nami aby poznać szczegóły dotyczące wybranego projektu.

502 503 202

sklep@wbudowie.pl

Zapytaj o termin realizacji

Opis projektu

Konstrukcja

Technologia szkieletowa :
- powierzchnia zabudowy - 108,98m2

- powierzchnia użytkowa parter + poddasze 74,96+56,534m2

- powierzchnia całkowita -502,94m2
- kubatura - 628m3

- ściany zewnętrzne : słupki 6,3x15 i 7,5x15 rozstawione max. co 40cm obite zewnątrz płytą OSB 3 1,5cm , a wewnątrz płytą GKF 1,25cm , przestrzeń pomiędzy słupkami wypełniona wełną mineralną 15cm , styropian 14cm
- ściana wewnętrzna mośna : słupki 6,3x15 rozstawione max. co 40cm obite z dwóch stron płytą GKF 1,25cm przestrzeń pomiędzy słupkami wypełniona wełną mineralną 15cm

- ściana wewnętrzna działowa : słupki 6,3x9 rozstawione max. co 40cm obite z dwóch stron płytą GKF 1,25cm przestrzeń pomiędzy słupkami wypełniona wełną mineralną 9cm

- strop drewniany
- konstrukcja więźby dachowej drewniana w układzie krokwiowo-jętkowym
- pokrycie dachowe panele stalowe
- projekt posiada kominek
- instalacja grzewcza: kocioł gazowy w kotłowni

Rzuty

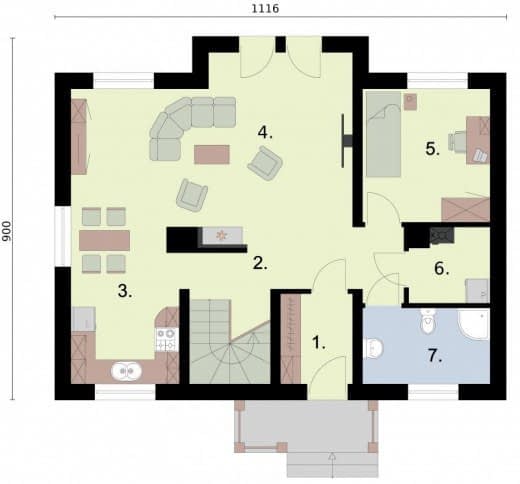

Rzut przyziemia

1. Wiatrołap4.6
2. Komunikacja9.4
3. Kuchnia11.08
4. Salon29.35
5. Pokój10.78
6. Kotłownia3.41
7. Łazienka6.34

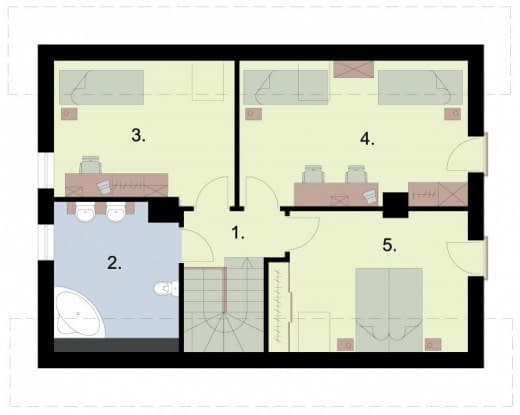

Rzut poddasza

1. Komunikacja8.4
2. Łazienka8.16
3. Pokój11.39
4. Pokój15.18
5. Pokój13.4

Dane techniczne

Powierzchnia użytkowa131.49 m²
Powierzchnia zabudowy108.98 m²
Liczba pokoi12
Kubatura645 m³
Wysokość domu8.04 m
PoddaszeUżytkowe
Minimalne wymiary działki19.16 x 17m
GarażBez garażu
Rodzaj dachuDwuspadowy
Kąt nach. dachu40°

Zawartość projektu

Projekty są dostępne w wersji książkowej, drukowanej w tak zwanym w nowym trybie 3 egzemplarze projektu architektoniczno-budowlanego oraz 3 egzemplarze projektu technicznego. Na życzenie przesyłamy rzuty i przekroje wersji podstawowych dokumentacji w formacie PDF

Każdy projekt architektoniczno-budowlany domu składa się z następujących części:
- strona tytułowa,
- oświadczenie
- część opisowa projektu architektoniczno-budowlanego,
- projektowana charakterystyka energetyczna z analizą,
- część rysunkowej projektu architektoniczno-budowlanego,
- zaświadczenia i uprawnienia.

Każdy projekt techniczny domu składa się z:
- strony tytułowej,
- oświadczenia,
- części opisowej projektu technicznego,
- części rysunkowej projektu technicznego,
- części konstrukcyjnej,
- zaświadczenia i uprawnień,
- zestawień drewna i stali,
-instalacji elektrycznej i odgromowej,
-instalacji sanitarnych, gazowych i centralnego ogrzewania.

Do projektu na życzenie dołączamy obliczenia statyczno-wytrzymałościowe.

Inwestor otrzymuje 3 opieczętowane sztuki projektu architektoniczno-budowlanego oraz 3 egzemplarze projektu technicznego tworzące komplet, każdy z plombą zabezpieczającą i oryginalnym hologramem biura.

Pierwszy egzemplarz tomu I zawiera zgodę in blanco na wszystkie zmiany wprowadzane do projektu po zakupie przez lokalnego wybranego na własną rękę przez Inwestora architekta adaptującego/kierownika budowy. Do teczki projektów dołączamy także zaświadczenia i aktualne wpisy do Izb autorów projektu oraz wpisy aktualne na czas sporządzenia projektu.
