Projekt domu Aviator 3 2L
Rabat -350 zł
+1
- Typ projektuWolnostojący
- Powierzchnia użytkowa280.8 m²
- Kondygnacje
- GarażBez garażu
- Kąt nach. dachu40°
- Odbicie lustrzaneTak
- Czas realizacjido 10 dni roboczych Zobacz więcej >
Opis
Zgodność z WT 2021 i Eurokodami
Ze względu na dostosowywanie projektu do standardu WT 2021, czas realizacji może się różnić od standardowego.
Skontaktuj się z nami aby poznać szczegóły dotyczące wybranego projektu.
Opis projektu

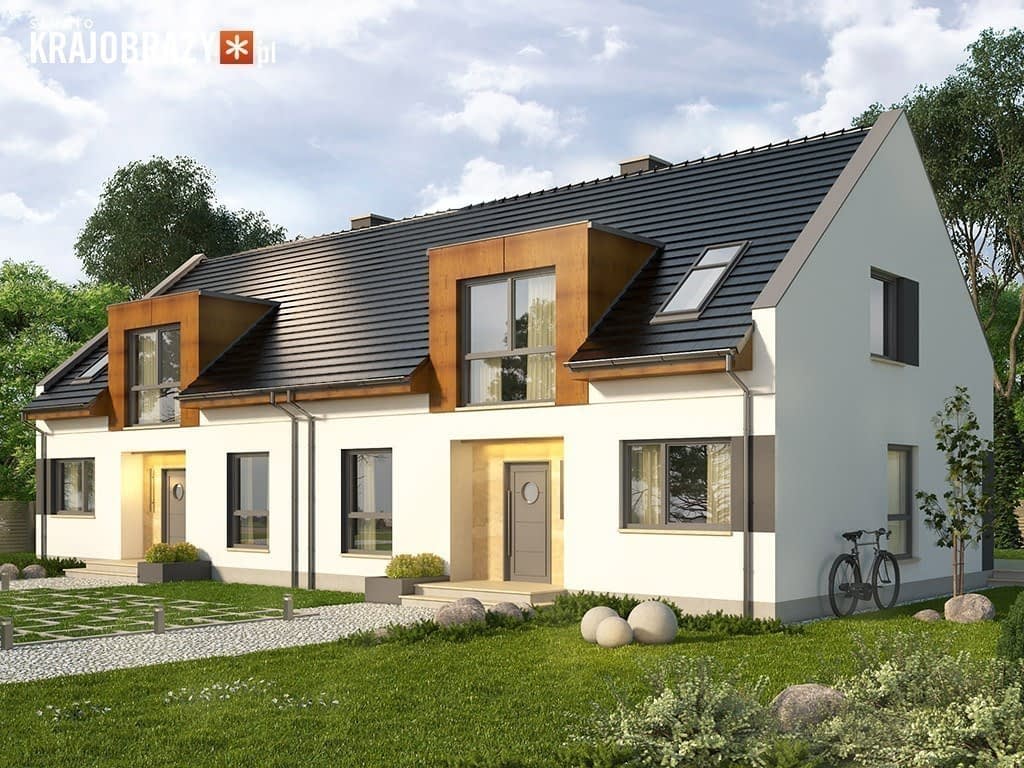

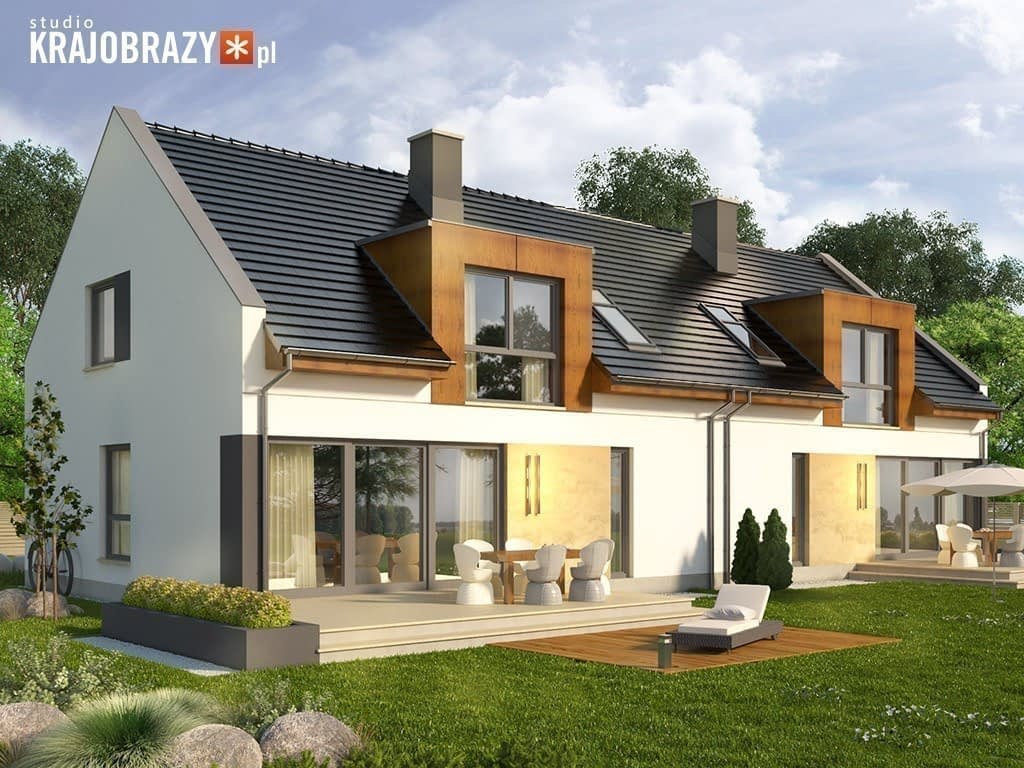

AVIATOR 3 2L to nowoczesny dom dwurodzinny, dwulokalowy bez garażu. Prosta bryła przekryta jest dachem dwuspadowym, pod którym mieści się poddasze użytkowe. Pomieszczenia poddasza doświetlone są przez duże okna w lukarnach, przy których nie trzeba stosować balustrad, bo dolne szklenia wykonane są z odpowiedniego szkła o podwyższonej wytrzymałości. Jest to rozwiązanie znacznie tańsze i coraz częściej spotykane.Projekt tego dwulokalowego domu charakteryzuje funkcjonalny rozkład pomieszczeń obu jednakowych lokali mieszkalnych. Atrakcyjną strefę dzienną każdego lokalu tworzy salon z dużymi oknami wychodzącymi na taras, połączony z otwartą kuchnią z minibarem. Wygospodarowano również pomieszczenie gospodarcze, łazienkę i kotłownię. Poddasze obu mieszkań zajmują trzy przestronne pokoje sypialne (w tym dwa z osobnymi garderobami) i łazienka.Rzuty

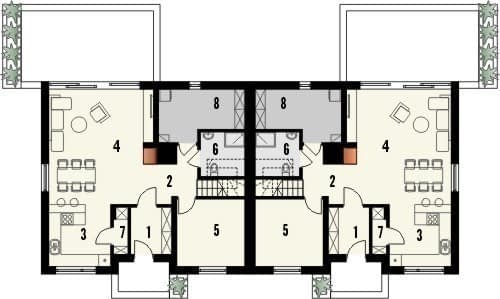

Parter
- 1. wiatrołap4.8
- 2. hall5.6
- 3. kuchnia9.4
- 4. pokój dzienny z jadalnią31.3
- 5. pokój11.2
- 6. łazienka4.4
- 7. spiżarnia1.6
- 8.pom. gospodarcze9.8

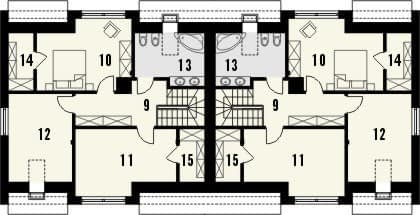

Piętro
- 9. hall7.9
- 10. pokój14.3
- 11. pokój14.3
- 12. pokój12.6
- 13. łazienka7.1
- 14. garderoba3.2
- 15. garderoba2.9

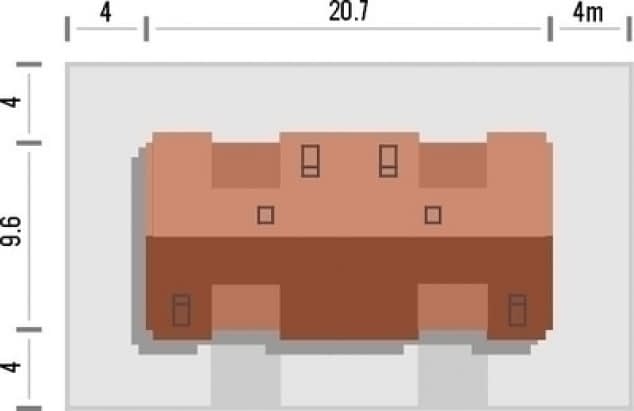

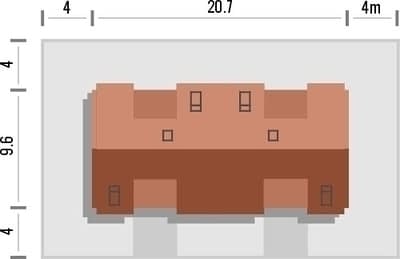

Rzut na działce
Dane techniczne
- Powierzchnia użytkowa280.8 m²
- Powierzchnia zabudowy198.5 m²
- Kubatura1208 m³
- Wysokość domu8.41 m
- Minimalne wymiary działki28.7 x 17.6m
- GarażBez garażu
- Kąt nach. dachu40°
Zawartość projektu
Dokumentacja projektowa dostarczana jest Państwu w trzech identycznych egzemplarzach projektu architektoniczno-budowlanego służących do uzyskania pozwolenia na budowę jednego domu wraz z jednym, dwutomowym egzemplarzem projektu technicznego, który nie jest załączany do wniosku o pozwolenie na budowę i nie podlega urzędowemu zatwierdzeniu. Wszystkie projekty domów są zgodne z warunkami technicznymi WT 2021.

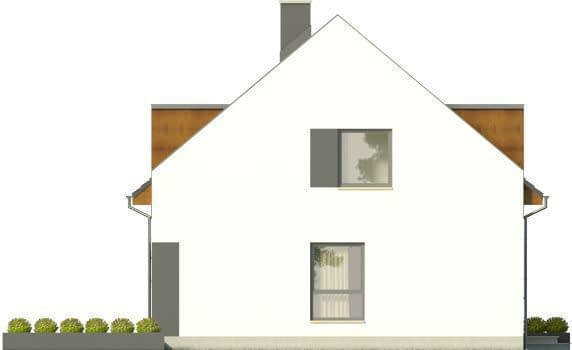

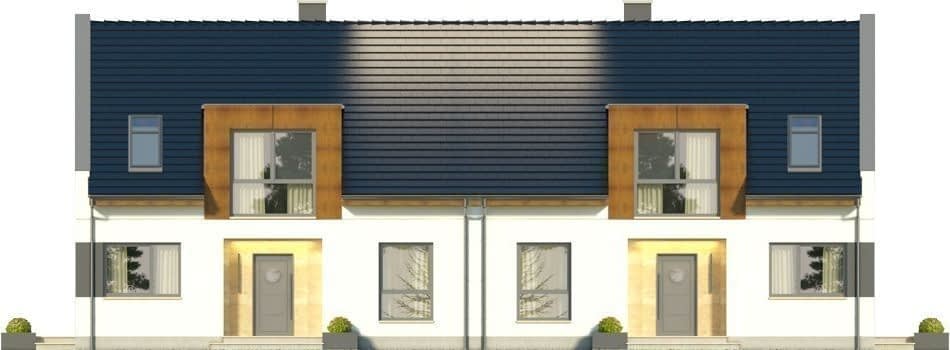

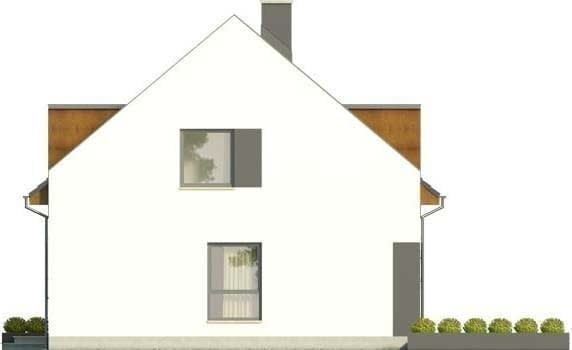

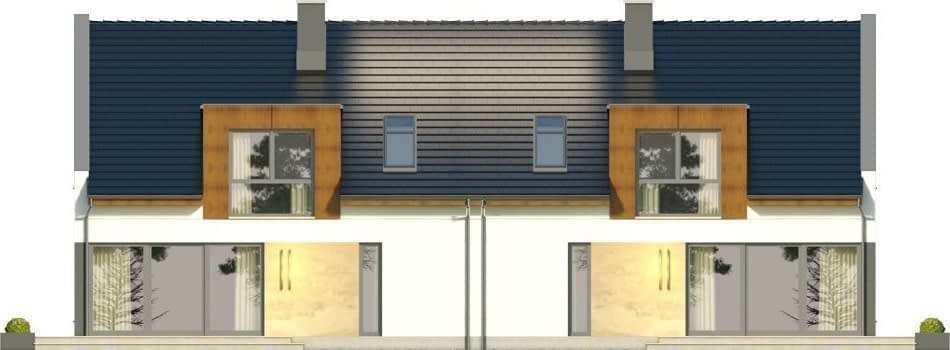

W projekcie architektoniczno-budowlanym opisane zostały podstawowe dane budynku, takie jak: zestawienie powierzchni pomieszczeń, warstwy budowlane, materiały wykończeniowe, dane dotyczące warunków ochrony przeciwpożarowej. Rysunki przedstawiają elewacje, rzuty fundamentów i wszystkich kondygnacji, rzut dachu oraz przekrój. Wykonane są w skali 1:100 za wyjątkiem przekrojów pokazanych w większej skali - 1:50.
Pierwszy tom projektu technicznego zawiera opis branż konstrukcyjnej, instalacji sanitarnych oraz wewnętrznych instalacji elektrycznych, a także charakterystykę energetyczną oraz analizę środowiskowo-ekonomiczną. Na rysunkach konstrukcyjnych pokazane są fundamenty wraz z przekrojami szczegółowymi oraz rzut konstrukcji i stropu, na którym zlokalizowane są wszystkie elementy z podaniem sposobu ich zbrojenia, więźba wraz z zestawieniem drewna oraz zestawienie stolarki otworowej. Projekt instalacji elektrycznych obejmuje rozdzielnicę budynku i lokalizację wszystkich gniazd wtykowych, źródeł światła i wyłączników, fotowoltaikę oraz schematy instalacji odgromowej. W części instalacji sanitarnych zawarte są rzuty kondygnacji z poszczególnymi instalacjami (w zakresie wewnętrznej instalacji wod.-kan, c.o., gazu i wentylacji mechanicznej z rekuperacją) oraz rozwinięcia. Drugi tom projektu technicznego stanowią obliczenia konstrukcyjne.
Darmowy zielony pakiet do projektu oznacza, że w tej samej cenie można otrzymać wariant z ogrzewaniem przy zastosowaniu ekologicznej pompy ciepła powietrze-woda i podłogówką we wszystkich pomieszczeniach, zamiast standardowego pieca gazowego zasilającego stalowe grzejniki płytowe.
Prosimy podczas składania zamówienia poinformować nas o wybranej opcji centralnego ogrzewania, która ma znaleźć się w dokumentacji.
Bezpłatna zgoda na zmiany na etapie adaptacji: do każdego z projektów wydajemy całkowicie bezpłatną zgodę na wprowadzenie praktycznie dowolnych zmian dopasowujących domek do indywidualnych wymagań inwestora. Radzimy jednak bezwzględnie wprowadzić je jeszcze przed uzyskaniem pozwolenia na budowę i przy udziale adaptujących też inne branże, nie tylko architekturę. Szczególne polecany jest udział konstruktora, jeżeli zmieniane są poszczególne elementy konstrukcyjne lub wręcz cały schemat konstrukcji. Prosimy nie zapomnieć o podaniu planowanych zmian podczas składania zamówienia na projekt, ale można też o zgodę wystąpić w dowolnym terminie już po jego zakupie.
Dodatki
Bezpłatne dodatki
GratisZestaw umów
GratisZmiany w projekcie
GratisZielony pakiet z pompą ciepła
GratisTablica budowy
GratisDziennik budowy
Płatne dodatki
Kosztorys stanu deweloperskiego
950 zł
