Projekt domu Aviator 4 2L z garażem

Name: Aviator 4 2L z garażem
Brand: Quattro Sp. z o.o.
SKU: aviator-4-2l-z-garazem
Price: 7795.00 PLN
Availability: InStock

Autor projektu:Quattro Sp. z o.o.

Lustrzane odbicie

Dodaj do schowka

Gratis do projektów: zestaw umów, zgoda na zmiany w projekcie. Darmowa dostawa za 0 zł.

7 795 zł7 445 zł

Oszczędź: 350,00zł

Najniższa cena z 30 dni: 7 795,00 zł

Promocja ważna do

20-05-2024

Zadaj pytanie

Typ projektuWolnostojący
Powierzchnia użytkowa258.4 m²
Kondygnacje
GarażJednostanowiskowy
Kąt nach. dachu40°
Odbicie lustrzaneTak
Czas realizacjido 10 dni roboczych

Zobacz więcej >

Zadzwoń do konsultanta

502 503 202

Godziny pracy: Pon. - Pt.8:00 - 16:00

Opis

Zgodność z WT 2021 i Eurokodami

Ze względu na dostosowywanie projektu do standardu WT 2021, czas realizacji może się różnić od standardowego.

Skontaktuj się z nami aby poznać szczegóły dotyczące wybranego projektu.

502 503 202

sklep@wbudowie.pl

Zapytaj o termin realizacji

Opis projektu

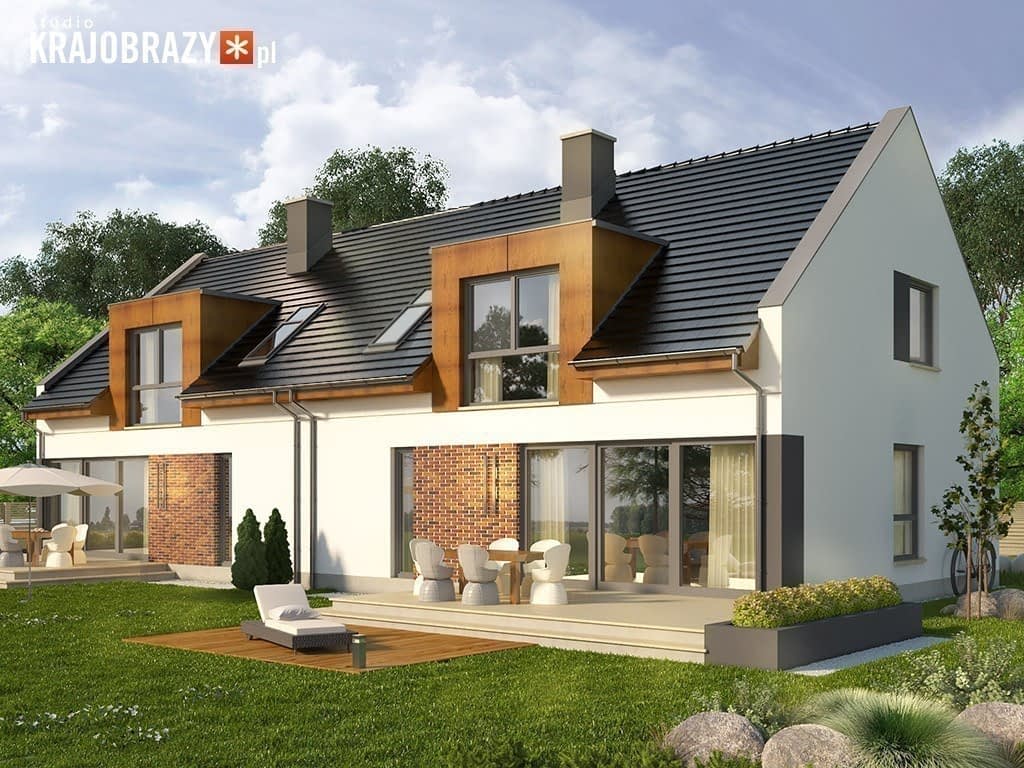

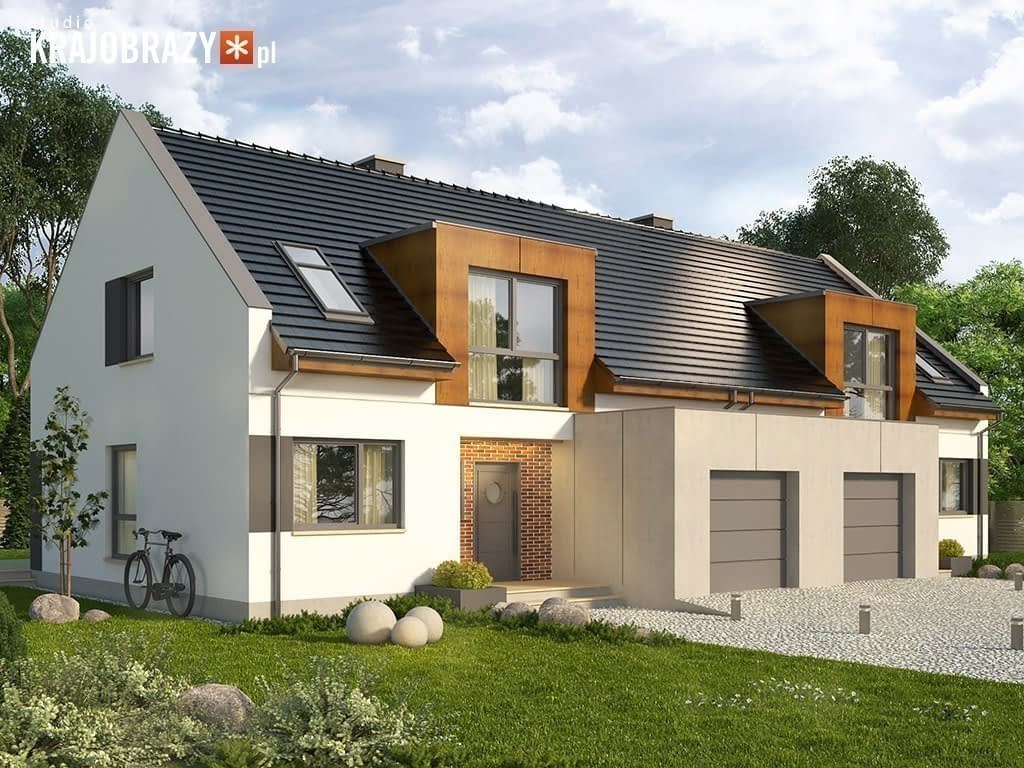

AVIATOR 4 to nowoczesny dom dwurodzinny. Uwagę przykuwa prostokątna lukarna ponad wnęką wejściową, obłożona drewnem. Prosta bryła przekryta jest dachem dwuspadowym, pod którym mieści się poddasze użytkowe. Projekt tego dwulokalowego domu charakteryzuje funkcjonalny rozkład pomieszczeń obu jednakowych lokali mieszkalnych. Atrakcyjną strefę dzienną każdego lokalu tworzy salon z dużymi oknami wychodzącymi na taras, połączony z otwartą kuchnią z minibarem. Wygospodarowano również pomieszczenie gospodarcze, łazienkę i kotłownię, oraz wspomniany już wcześniej garaż. Poddasze obu mieszkań zajmują trzy przestronne pokoje sypialne (w tym dwa z osobnymi garderobami) i łazienka. Ściany nośne wykonać można z gazobetonu docieplonego styropianem, strop w technologii TERIVA. Więźbę dachową przewidziano z drewna, a pokrycie dachu to dachówka ceramiczna lub cementowa. Wykończenie ścian tynkiem, na fragmentach pojawia się płytka klinkierowa i drewno. Inne materiały wprowadzić można podczas adaptacji.

Rzuty

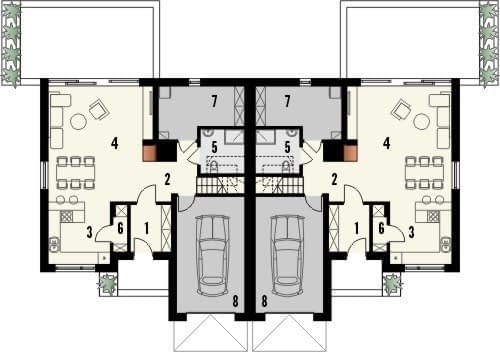

Parter

1. wiatrołap4.8
2. hall5.6
3. kuchnia9.4
4. pokój dzienny z jadalnią31.3
5. łazienka4.4
6. spiżarnia1.6
7.pom. gospodarcze9.8
8. garaż19.3

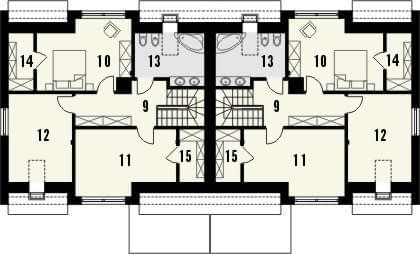

Piętro

9. hall7.9
10. pokój14.3
11. pokój14.3
12. pokój12.6
13. łazienka7.1
14. garderoba3.2
15. garderoba2.9

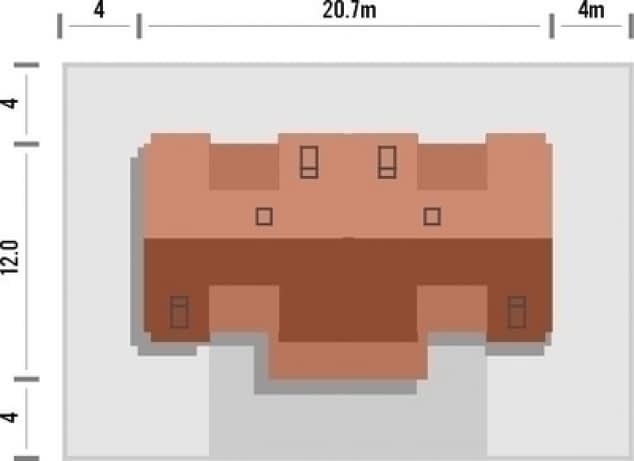

Rzut na działce

Dane techniczne

Powierzchnia użytkowa258.4 m²
Powierzchnia zabudowy217.9 m²
Kubatura1274 m³
Wysokość domu8.41 m
Minimalne wymiary działki28.7 x 20m
GarażJednostanowiskowy
Kąt nach. dachu40°

Zawartość projektu

Dokumentacja projektowa dostarczana jest Państwu w trzech identycznych egzemplarzach projektu architektoniczno-budowlanego służących do uzyskania pozwolenia na budowę jednego domu wraz z jednym, dwutomowym egzemplarzem projektu technicznego, który nie jest załączany do wniosku o pozwolenie na budowę i nie podlega urzędowemu zatwierdzeniu. Wszystkie projekty domów są zgodne z warunkami technicznymi WT 2021.

W projekcie architektoniczno-budowlanym opisane zostały podstawowe dane budynku, takie jak: zestawienie powierzchni pomieszczeń, warstwy budowlane, materiały wykończeniowe, dane dotyczące warunków ochrony przeciwpożarowej. Rysunki przedstawiają elewacje, rzuty fundamentów i wszystkich kondygnacji, rzut dachu oraz przekrój. Wykonane są w skali 1:100 za wyjątkiem przekrojów pokazanych w większej skali - 1:50.

Pierwszy tom projektu technicznego zawiera opis branż konstrukcyjnej, instalacji sanitarnych oraz wewnętrznych instalacji elektrycznych, a także charakterystykę energetyczną oraz analizę środowiskowo-ekonomiczną. Na rysunkach konstrukcyjnych pokazane są fundamenty wraz z przekrojami szczegółowymi oraz rzut konstrukcji i stropu, na którym zlokalizowane są wszystkie elementy z podaniem sposobu ich zbrojenia, więźba wraz z zestawieniem drewna oraz zestawienie stolarki otworowej. Projekt instalacji elektrycznych obejmuje rozdzielnicę budynku i lokalizację wszystkich gniazd wtykowych, źródeł światła i wyłączników, fotowoltaikę oraz schematy instalacji odgromowej. W części instalacji sanitarnych zawarte są rzuty kondygnacji z poszczególnymi instalacjami (w zakresie wewnętrznej instalacji wod.-kan, c.o., gazu i wentylacji mechanicznej z rekuperacją) oraz rozwinięcia. Drugi tom projektu technicznego stanowią obliczenia konstrukcyjne.

Dopuszczalne zmiany w projekcie w ramach adaptacji nie wymagające odrębnej zgody:

Dostosowanie budynku do warunków gruntowych.
Zmiana wymiarów fundamentów.
Wprowadzenie częściowego lub całkowitego podpiwniczenia budynku przy zachowaniu poziomu posadzki parteru na wysokości nie
przekraczającej 50cm ponad poziom terenu.
Rezygnacja z podpiwniczenia.
Zmiana wymiarów, przekrojów lub rozstawu elementów więźby dachowej wynikające
z dostosowania budynku do strefy śniegowej lub wiatrowej.
Użycie innych materiałów na elementy konstrukcyjne budynku (ściany, stropy) pod warunkiem zachowania wymagań konstrukcji i ochrony cieplnej budynku oraz jego elewacji.
Zmiana warstw ścian zewnętrznych przy zachowaniu dopuszczalnego współczynnika przenikalności cieplnej.
Zmiana kąta nachylenia dachu do 5° (przy zwróceniu należytej uwagi na nośność elementów więźby dachowej).
Zmiany w instalacji wodno-kanalizacyjnej, gazowej, CO, elektrycznej (przy zachowaniu obowiązujących norm).
Zamiana materiałów wykończeniowych: posadzek, tynków, dachówki, izolacji cieplnej i przeciwwilgociowej - przy zachowaniu niezbędnych
parametrów wytrzymałości (szczególnie dla zmiany pokrycia dachowego) oraz parametrów przenikania ciepła i innych.
Zmiana rozwiązań funkcjonalnych wewnątrz budynku oraz przesunięcia lub likwidacji ścian działowych.
Zmiana lokalizacji, ilości i kształtu okien oraz drzwi.
Wykonanie lustrzanego odbicia obiektu.
Zmiany konstrukcji, szerokości biegów schodowych, liczby stopni i wymiarów schodów.
Zmiana pokrycia dachowego z uwzględnieniem zaprojektowanych spadków i ciężaru pokrycia.
Zmiany technologii budowy ścian, murów, nadproży z zachowaniem wytrzymałości i izolacyjności przegród.
Dobudowanie garażu lub wiaty garażowej.
