Avitus I G2

5 899 zł

Projekt domu Avitus I G2

Autor projektu:Pracownia Projektowa Malachit
Gratis do projektów: zestaw umów, zgoda na zmiany w projekcie. Darmowa dostawa za 0 zł.
5 899 zł
Zadaj pytanie
  • Typ projektuWolnostojący
  • StylNowoczesny
  • Powierzchnia użytkowa191 m²
  • KondygnacjePiętrowy
  • GarażDwustanowiskowy
  • DachPłaski
  • Odbicie lustrzaneTak
  • Czas realizacji10
  • Zobacz więcej >

Zadzwoń do konsultanta

Godziny pracy: Pon. - Pt.8:00 - 16:00

Opis

Zgodność z WT 2021 i Eurokodami

Ze względu na dostosowywanie projektu do standardu WT 2021, czas realizacji może się różnić od standardowego.

Skontaktuj się z nami aby poznać szczegóły dotyczące wybranego projektu.

Opis projektu

Nowoczesny dom jednorodzinny, wolnostojący, niepodpiwniczony, piętrowy z garażem dwustanowiskowym, z dachem płaskim oraz komfortową strefą dzienną. Dodatkowo na piętrze aż trzy balkony dostępne z większości pomieszczeń. Dom przystosowany na wąskie działki.

Układ funkcjonalny:

Pokój dzienny z jadalnią z wyjściem na taras, kuchnia, pięć pokojów, dwie łazienki, WC, pralnia, dwie garderoby, garaż, schowek, pomieszczenie gospodarcze.


Konstrukcja

Ściany zewnętrzne: pustak ceramiczny Porotherm o gr. 25cm + styropian Termo Organika o gr. 20cm + tynk.

Schody:  płytowe, żelbetowe, monolityczne dwubiegowe ze spocznikiem.

Strop: płyta żelbetowa.

Stropodach: stropodach niewentylowany żelbetowy, pokryty membraną.

Kocioł: gazowy lub na paliwo stałe.

Stolarka okienna i drzwiowa: okna i drzwi PVC, rolety zewnętrzne, brama garażowa segmentowa.

Rzuty

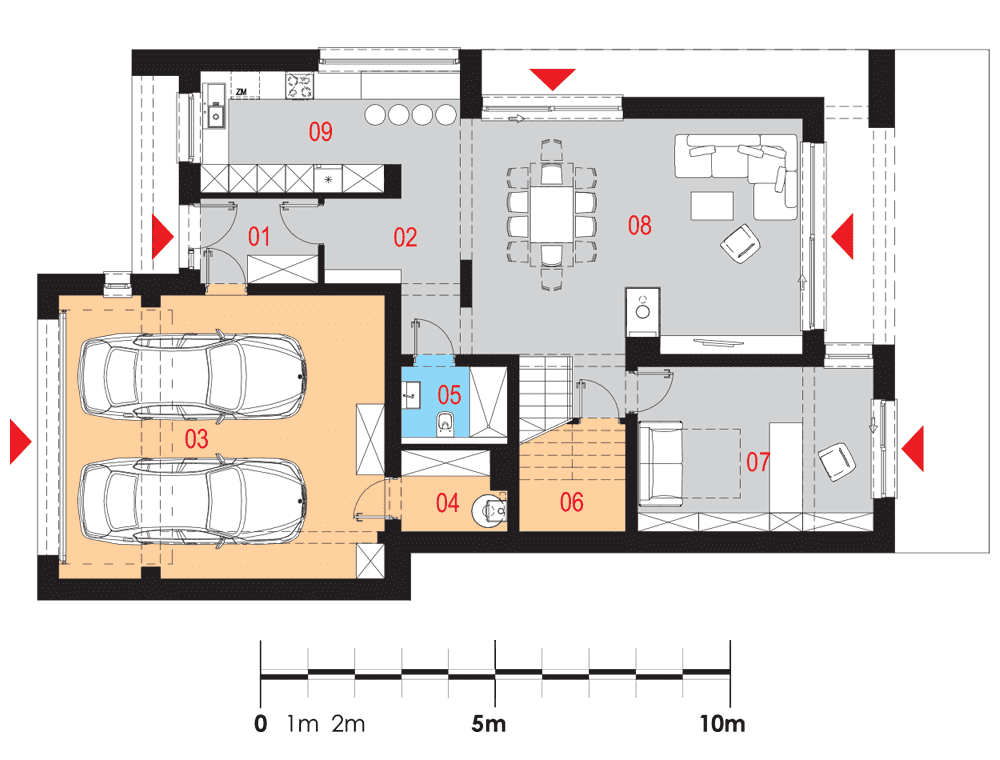

Parter

  • 01 Wiatrołap4.41
  • 02 Komunikacja15.44
  • 03 Garaż41.16
  • 04 Pom. gospodarcze4.39
  • 05. WC2.76
  • 06 Schowek2.38
  • 07 Gabinet17.15
  • 08 Salon z jadalnią31.59
  • 09 Kuchnia13.84
Rzut projektu Avitus I G2 - Parter

Piętro

  • 11 Komunikacja15.83
  • 12 Sypialnia12.00
  • 13 Garderoba8.23
  • 14 Łazienka8.82
  • 15 Pokój17.47
  • 16 Garderoba5.71
  • 17 Pokój14.11
  • 18 Pokój15.68
  • 19 Pralnia6.05
  • 20 Łazienka7.96
Rzut projektu Avitus I G2 - Piętro

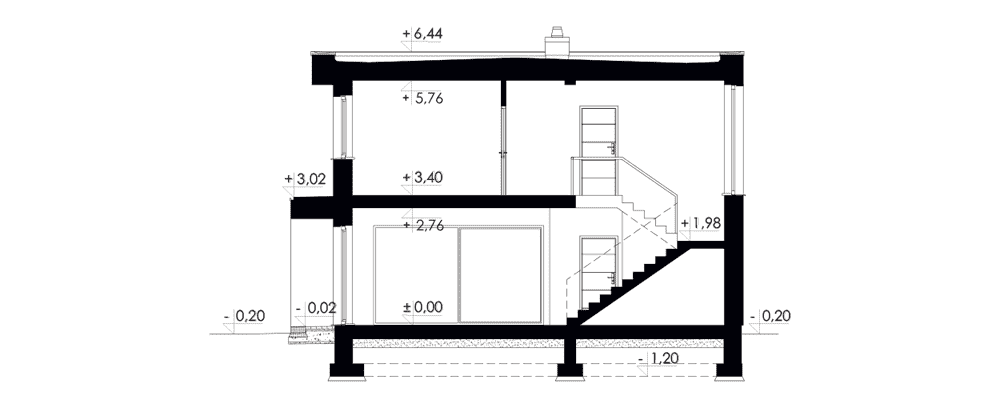

Przekrój

Rzut projektu Avitus I G2 - Przekrój

Rzut na działce

Rzut projektu Avitus I G2 - Rzut na działce

Dane techniczne

  • Powierzchnia użytkowa191 m²
  • Powierzchnia zabudowy171.8 m²
  • Liczba łazienek3
  • Liczba pokoi5
  • Kubatura1059.25 m³
  • Wysokość domu7.14 m
  • PiwnicaBrak podpiwniczenia
  • PoddaszeNie
  • GarażDwustanowiskowy
  • Rodzaj dachuPłaski

Instalacja grzewcza

  • Instalacja opcjonalna

Zawartość projektu

GOTOWY PROJEKT BUDYNKU ZAWIERA 3 (TRZY) EGZEMPLARZE DOKUMENTACJI PROJEKTOWEJ, W SKŁAD KTÓREJ WCHODZI:

  • projekt architektoniczno-budowlany branży architektonicznej wraz z oświadczeniem projektanta, kserokopią uprawnień budowlanych i zaświadczeniem o przynależności projektantów do Izby Architektów, szablonem informacji dotyczącej bezpieczeństwa i ochrony zdrowia i analizą ekonomiczną i ekologiczną przyjętych rozwiązań projektowych.
  • projekt techniczny w skład, którego wchodzi: projekt techniczny architektury, projekt techniczny konstrukcji, projekt techniczny instalacji sanitarnych (wodnej, kanalizacyjnej, centralnego ogrzewania, a w niektórych gotowych projektach budynków również gazowej i/lub wentylacji mechanicznej, jeśli wymienione wcześniej instalacje wymagane są ze względu na funkcję obiektu), projekt techniczny instalacji elektrycznej, oświadczenia projektantów, kserokopie uprawnień budowlanych i zaświadczeń o przynależności projektantów do Izby Architektów lub Izby Inżynierów Budownictwa, i charakterystyka energetyczna budynku.

Każdy z powyżej wyszczególnionych projektów składa się z części opisowej oraz z części rysunkowej.

PROJEKT ARCHITEKTONICZNO-BUDOWLANY

Część opisowa do projektu architektoniczno-budowlanego zawiera i określa:

  • Rodzaj i kategorię obiektu budowlanego,
  • Zamierzony sposób użytkowania i program użytkowy obiektu budowlanego,
  • Układ przestrzenny i formę architektoniczną,
  • Charakterystyczne parametry obiektu budowlanego,
  • Opinię geotechniczną i sposób posadowienia obiektu budowlanego,
  • Liczbę lokali mieszkalnych i użytkowych,
  • Warunki do korzystania z obiektu przez osoby ze szczególnymi potrzebami,
  • Parametry techniczne obiektu budowlanego charakteryzujące wpływ obiektu budowlanego na środowisko i jego wykorzystywanie oraz na zdrowie ludzi i obiekty sąsiednie,
  • Analizę technicznych i ekonomicznych możliwości wykorzystania urządzeń, które automatycznie regulują temperaturę,
  • Informację o zasadniczych elementach wyposażenia budowlano-instalacyjnego,
  • Warunki ochrony przeciwpożarowej,
  • Analizę technicznych i ekonomicznych, środowiskowych i ekonomicznych możliwości realizacji wysoce wydajnych systemów alternatywnych zaopatrzenia w energię i ciepło
  • W stosunku do projektu usługowego określa również wymagania sanitarne i BHP.

Część rysunkowa do projektu architektoniczno-budowlanego zawiera:

  • elewacje wyjaśniające formę architektoniczną obiektu budowlanego oraz jego wygląd zewnętrzny ze wszystkich widocznych stron, z określeniem graficznym lub opisowym na rysunku wyrobów wykończeniowych i kolorystyki elewacji,
  • rzuty wszystkich charakterystycznych poziomów obiektu budowlanego, w tym widok dachu lub przekrycia, przedstawiające również układ funkcjonalno-przestrzenny obiektu budowlanego,
  • przekroje, rozwinięcia lub profile przeprowadzone w charakterystycznych miejscach obiektu budowlanego.


PROJEKT TECHNICZNY

Część opisowa do projektu technicznego architektury określa:

  • Rodzaj i kategorię obiektu budowlanego,
  • Zamierzony sposób użytkowania i program użytkowy obiektu budowlanego,
  • Układ przestrzenny i formę architektoniczną,
  • Charakterystyczne parametry obiektu budowlanego,
  • Rozwiązania konstrukcyjno-materiałowe,
  • W stosunku do projektu usługowego określa również Podstawowe parametry technologiczne oraz współzależności urządzeń i wyposażenia związanego z przeznaczeniem obiektu i jego rozwiązaniami budowlanymi.

Część opisowa do projektu technicznego konstrukcji określa:

  • układ konstrukcyjny obiektu budowlanego, zastosowane schematy statyczne, założenia przyjęte do obliczeń konstrukcji, w tym dotyczące obciążeń oraz podstawowe wyniki tych obliczeń, rozwiązania konstrukcyjno-materiałowe podstawowych elementów konstrukcji obiektu, kategorię geotechniczną obiektu budowlanego, warunki i sposób jego posadowienia, rozwiązania konstrukcyjno-materiałowe wewnętrznych i zewnętrznych przegród budowlanych,

Część opisowa do projektu technicznego instalacji sanitarnych określa:

  • rozwiązania zasadniczych elementów wyposażenia budowlano-instalacyjnego, zapewniając użytkowanie obiektu budowlanego zgodnie z przeznaczeniem, w szczególności instalacji i urządzeń budowlanych: wodociągowych i kanalizacyjnych, ogrzewczych, a w niektórych gotowych projektach budynków również gazowej i/lub wentylacji mechanicznej, jeśli wymienione wcześniej instalacje wymagane są ze względu na funkcję obiektu, a także sposób powiązania instalacji obiektu budowlanego z sieciami zewnętrznymi wraz z punktami pomiarowymi, założenia przyjęte do obliczeń instalacji oraz podstawowe wyniki tych obliczeń.

    Część opisowa do projektu technicznego instalacji elektrycznych określa:
  • rozwiązania zasadniczych elementów wyposażenia budowlano-instalacyjnego, zapewniając użytkowanie obiektu budowlanego zgodnie z przeznaczeniem, w szczególności instalacji i urządzeń budowlanych: elektrycznych i piorunochronnych, a także sposób powiązania instalacji obiektu budowlanego z sieciami zewnętrznymi wraz z punktami pomiarowymi, założenia przyjęte do obliczeń instalacji oraz podstawowe wyniki tych obliczeń.

Część rysunkowa do projektu technicznego zawiera:

  • elewacje wyjaśniające formę architektoniczną obiektu budowlanego oraz jego wygląd zewnętrzny ze wszystkich widocznych stron, z określeniem graficznym lub opisowym na rysunku wyrobów wykończeniowych i kolorystyki elewacji,
  • rzuty wszystkich charakterystycznych poziomów obiektu budowlanego, w tym widok dachu lub przekrycia, przedstawiające również układ funkcjonalno-przestrzenny obiektu budowlanego,
  • przekroje, rozwinięcia lub profile przeprowadzone w charakterystycznych miejscach obiektu budowlanego,
  • rozwiązania budowlano-konstrukcyjne obiektu budowlanego i jego powiązania z podłożem,
  • położenie sytuacyjno-wysokościowe,
  • skrajne parametry instalacji i urządzeń, związanych lub mających wpływ na konstrukcję obiektu budowlanego,
  • funkcjonowanie instalacji i urządzeń oraz bezpieczeństwo ich użytkowania,
  • zasadnicze elementy wyposażenia technicznego, ogólnobudowlanego, umożliwiającego użytkowanie obiektu budowlanego zgodnie z jego przeznaczeniem, w tym instalacje wodociągowe, kanalizacyjne, ogrzewcze i gazowe, instalacje i urządzenia budowlane elektryczne i instalację piorunochronną.

ZMIANY MOŻESZ WYKONAĆ W KAŻDYM NASZYM PROJEKCIE!
Dla uproszczenia procedury związanej z prawami autorskimi, na życzenie wysyłamy bezpłatną zgodę na wprowadzenie zmian w naszym projekcie.

*ważne informacje z dnia: 28.02.2024r.

Kosztorys do projektu: EFFICAX I, LAESUS I, LAESUS II, LAESUS III, OPPIDANUS I P, RENOVATIUS I - 1500 zł.
Kosztorys do projektu: PAULUS I, VEHICULUM I G2, VEHICULUM II G1, VEHICULUM III G2, VEHICULUM IV G2,
VEHICULUM V G2, VEHICULUM VII G2 - 800 zł.

Dodatki

Bezpłatne dodatki

Gratis

Zestaw umów

Gratis

Zmiany w projekcie

Gratis

Tablica budowy

Gratis

Dziennik budowy

Płatne dodatki

Kosztorys

1 100 zł

Dodatkowy egzemplarz projektu

600 zł

Wersja elektroniczna projektu - format pdf.

700 zł
