Projekt domu BARBADOS 2 C dom mieszkalny, całoroczny

Name: BARBADOS 2 C dom mieszkalny, całoroczny
Brand: PRO ARTE Arkadiusz Woch, Krzysztof Biodrowicz s.j.
SKU: barbados-2-c-dom-mieszkalny-caloroczny
Price: 2999.00 PLN
Availability: InStock

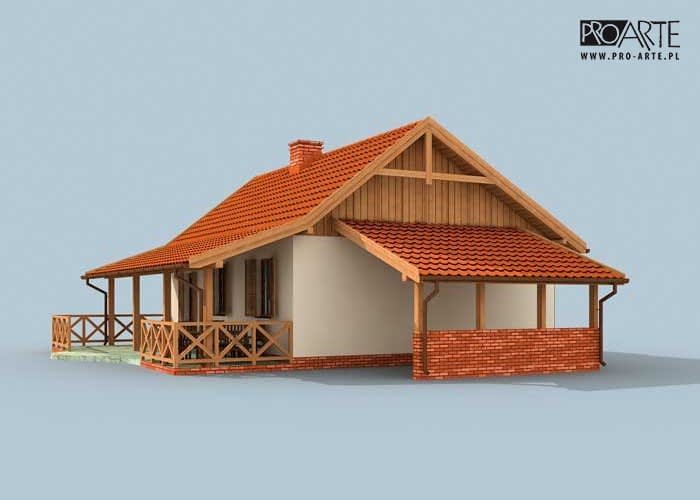

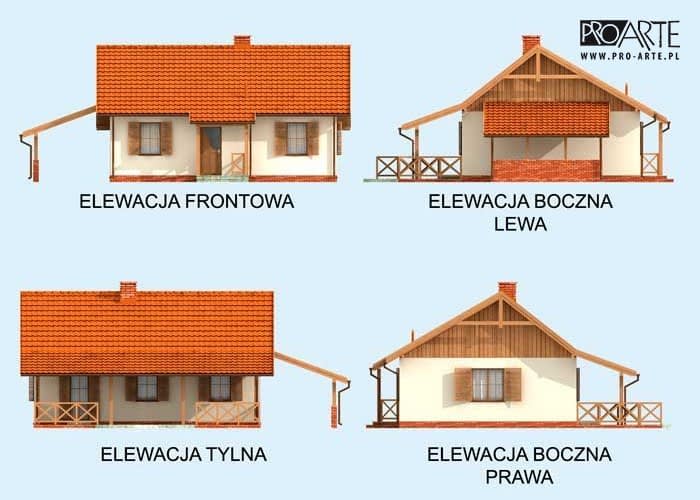

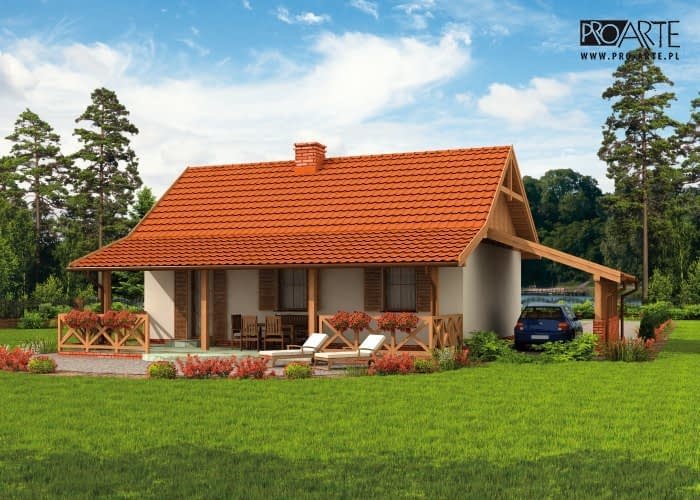

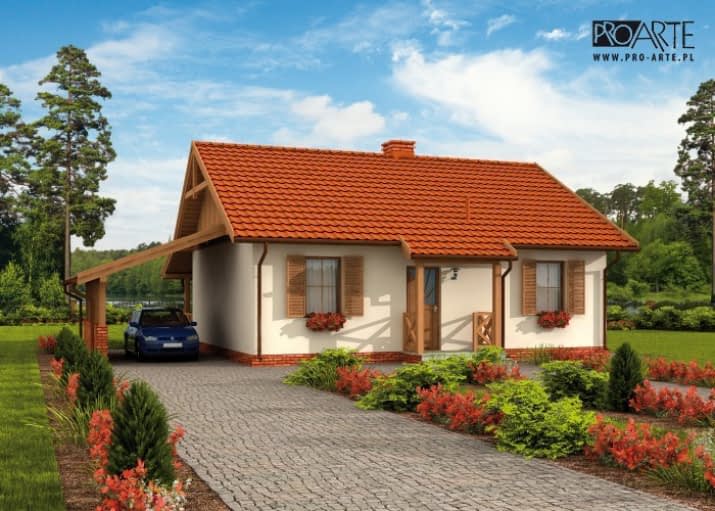

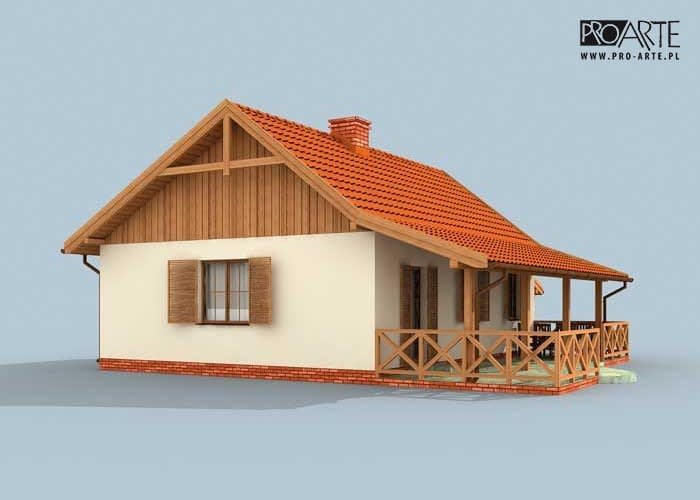

BARBADOS 2 C dom mieszkalny, całoroczny - wizualizacja 2

BARBADOS 2 C dom mieszkalny, całoroczny - wizualizacja 3

BARBADOS 2 C dom mieszkalny, całoroczny - wizualizacja 4

BARBADOS 2 C dom mieszkalny, całoroczny - wizualizacja 5

BARBADOS 2 C dom mieszkalny, całoroczny - wizualizacja 6

Autor projektu:PRO ARTE Arkadiusz Woch, Krzysztof Biodrowicz s.j.

Lustrzane odbicie

Dodaj do schowka

Gratis do projektów: zestaw umów, zgoda na zmiany w projekcie. Darmowa dostawa za 0 zł.

2 999 zł

Zadaj pytanie

Typ projektuWolnostojący
Powierzchnia użytkowa68.05 m²
Kondygnacje
GarażBez garażu
DachDwuspadowy
Kąty nach. dachu38°, 20°, 30°
Odbicie lustrzaneTak
Czas realizacjido 10 dni roboczych

Zobacz więcej >

Zadzwoń do konsultanta

502 503 202

Godziny pracy: Pon. - Pt.8:00 - 16:00

Opis

Konstrukcja

Budynek o zwartej bryle, parterowy, przekryty dachem dwuspadowym. Maksymalna wysokość budynku wynosi 6,18m. Nowoprojektowany budynek swoją formą nawiązywać winien do zabudowy występującej w sąsiedztwie planowanej inwestycji.

KONSTRUKCJA :

Główne rozwiązania konstrukcyjno-materiałowe: Projektowany budynek zaprojektowano w technologii murowanej. Główną konstrukcję nośną stanowić będą: ławy betonowe zazbrojone konstrukcyjnie, ściany nośne w układzie mieszanym spięte wieńcem opaskowym, dach dwuspadowy, oparty na więźbie o konstrukcji drewnianej, płatwiowo-kleszczowej.

Rzuty

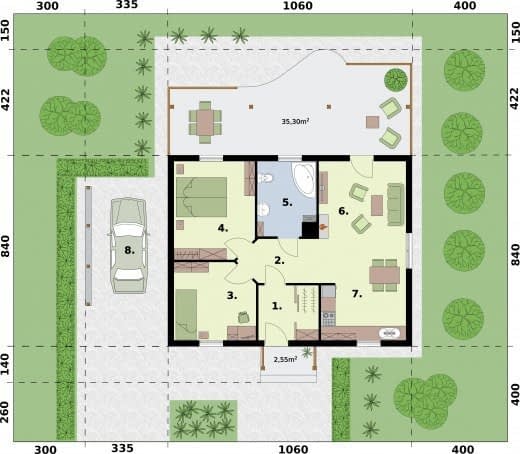

Rzut przyziemia

1 Wiatrołap5.55
2 Komunikacja 5.52
3 Pokój10.33
4 Pokój13.11
5 Łazienka7.2
6 Pokój dzienny18.18
7 Kuchnia8.16

Dane techniczne

Powierzchnia użytkowa68.05 m²
Powierzchnia zabudowy85.28 m²
Liczba pokoi7
Powierzchnia dachu176.2 m²
Kubatura375 m³
Wysokość domu6.18 m
Minimalne wymiary działki20.85 x 18.02m
GarażBez garażu
Rodzaj dachuDwuspadowy
Kąty nach. dachu38°, 20°, 30°

Zawartość projektu

Projekty są dostępne w wersji książkowej, drukowanej w tak zwanym w nowym trybie 3 egzemplarze projektu architektoniczno-budowlanego oraz 3 egzemplarze projektu technicznego. Na życzenie przesyłamy rzuty i przekroje wersji podstawowych dokumentacji w formacie PDF

Każdy projekt architektoniczno-budowlany domu składa się z następujących części:
- strona tytułowa,
- oświadczenie
- część opisowa projektu architektoniczno-budowlanego,
- projektowana charakterystyka energetyczna z analizą,
- część rysunkowej projektu architektoniczno-budowlanego,
- zaświadczenia i uprawnienia.

Każdy projekt techniczny domu składa się z:
- strony tytułowej,
- oświadczenia,
- części opisowej projektu technicznego,
- części rysunkowej projektu technicznego,
- części konstrukcyjnej,
- zaświadczenia i uprawnień,
- zestawień drewna i stali,
-instalacji elektrycznej i odgromowej,
-instalacji sanitarnych, gazowych i centralnego ogrzewania.

Do projektu na życzenie dołączamy obliczenia statyczno-wytrzymałościowe.

Inwestor otrzymuje 3 opieczętowane sztuki projektu architektoniczno-budowlanego oraz 3 egzemplarze projektu technicznego tworzące komplet, każdy z plombą zabezpieczającą i oryginalnym hologramem biura.

Pierwszy egzemplarz tomu I zawiera zgodę in blanco na wszystkie zmiany wprowadzane do projektu po zakupie przez lokalnego wybranego na własną rękę przez Inwestora architekta adaptującego/kierownika budowy. Do teczki projektów dołączamy także zaświadczenia i aktualne wpisy do Izb autorów projektu oraz wpisy aktualne na czas sporządzenia projektu.
