Projekt domu BARBADOS C dom mieszkalny, całoroczny

Name: BARBADOS C dom mieszkalny, całoroczny
Brand: PRO ARTE Arkadiusz Woch, Krzysztof Biodrowicz s.j.
SKU: barbados-c-dom-mieszkalny-caloroczny
Price: 2899.00 PLN
Availability: InStock

BARBADOS C dom mieszkalny, całoroczny - wizualizacja 2

BARBADOS C dom mieszkalny, całoroczny - wizualizacja 3

BARBADOS C dom mieszkalny, całoroczny - wizualizacja 4

BARBADOS C dom mieszkalny, całoroczny - wizualizacja 5

BARBADOS C dom mieszkalny, całoroczny - wizualizacja 6

Autor projektu:PRO ARTE Arkadiusz Woch, Krzysztof Biodrowicz s.j.

Lustrzane odbicie

Dodaj do schowka

Gratis do projektów: zestaw umów, zgoda na zmiany w projekcie. Darmowa dostawa za 0 zł.

2 899 zł

Zadaj pytanie

Typ projektuWolnostojący
Powierzchnia użytkowa52.95 m²
Kondygnacje
GarażBez garażu
DachDwuspadowy
Kąt nach. dachu38°
Odbicie lustrzaneTak
Czas realizacjido 10 dni roboczych

Zobacz więcej >

Zadzwoń do konsultanta

502 503 202

Godziny pracy: Pon. - Pt.8:00 - 16:00

Opis

Konstrukcja

Budynek o zwartej bryle, parterowy, przekryty dachem wielospadowym. Maksymalna wysokość budynku wynosi 5,92m. Nowoprojektowany budynek swoją formą nawiązywać winien do zabudowy występującej w sąsiedztwie planowanej inwestycji.

KONSTRUKCJA:

Główne rozwiązania konstrukcyjno-materiałowe: udynek zaprojektowano w technologii murowanej. Główną konstrukcję nośną stanowić będą: ławy i stopy zazbrojone konstrukcyjnie, ściany nośne w układzie mieszanym spięte wieńcem W-1, dach wielospadowy, oparty na więźbie o konstrukcji drewnianej.

Rzuty

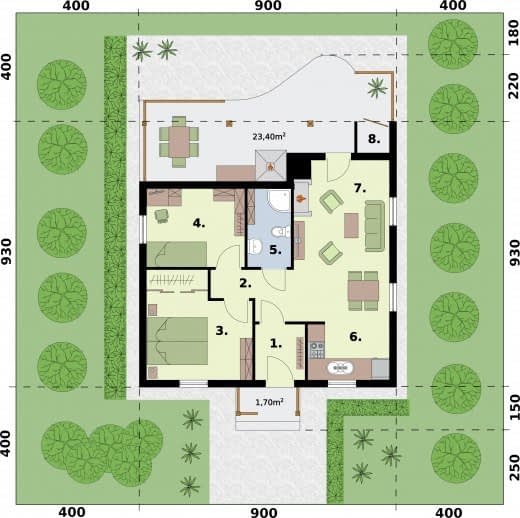

Rzut przyziemia

1 Wiatrołap2.9
2 Komunikacja3.88
3 Pokój11.26
4 Pokój8.19
5 Łazienka3.73
6 Pokój dzienny z aneksem jadalnym16.98
7 Kuchnia4.99
8 Skład na drewno1.02

Dane techniczne

Powierzchnia użytkowa52.95 m²
Powierzchnia zabudowy70.8 m²
Liczba pokoi6
Powierzchnia dachu126.8 m²
Kubatura319.15 m³
Wysokość domu5.92 m
Minimalne wymiary działki17 x 17.3m
GarażBez garażu
Rodzaj dachuDwuspadowy
Kąt nach. dachu38°

Zawartość projektu

Projekty są dostępne w wersji książkowej, drukowanej w tak zwanym w nowym trybie 3 egzemplarze projektu architektoniczno-budowlanego oraz 3 egzemplarze projektu technicznego. Na życzenie przesyłamy rzuty i przekroje wersji podstawowych dokumentacji w formacie PDF

Każdy projekt architektoniczno-budowlany domu składa się z następujących części:
- strona tytułowa,
- oświadczenie
- część opisowa projektu architektoniczno-budowlanego,
- projektowana charakterystyka energetyczna z analizą,
- część rysunkowej projektu architektoniczno-budowlanego,
- zaświadczenia i uprawnienia.

Każdy projekt techniczny domu składa się z:
- strony tytułowej,
- oświadczenia,
- części opisowej projektu technicznego,
- części rysunkowej projektu technicznego,
- części konstrukcyjnej,
- zaświadczenia i uprawnień,
- zestawień drewna i stali,
-instalacji elektrycznej i odgromowej,
-instalacji sanitarnych, gazowych i centralnego ogrzewania.

Do projektu na życzenie dołączamy obliczenia statyczno-wytrzymałościowe.

Inwestor otrzymuje 3 opieczętowane sztuki projektu architektoniczno-budowlanego oraz 3 egzemplarze projektu technicznego tworzące komplet, każdy z plombą zabezpieczającą i oryginalnym hologramem biura.

Pierwszy egzemplarz tomu I zawiera zgodę in blanco na wszystkie zmiany wprowadzane do projektu po zakupie przez lokalnego wybranego na własną rękę przez Inwestora architekta adaptującego/kierownika budowy. Do teczki projektów dołączamy także zaświadczenia i aktualne wpisy do Izb autorów projektu oraz wpisy aktualne na czas sporządzenia projektu.
