- Typ projektuDwurodzinny
- Powierzchnia użytkowa119.8 m²
- Kondygnacje
- GarażDwustanowiskowy
- DachDwuspadowy
- Kąt nach. dachu45°
- Odbicie lustrzaneTak
- Czas realizacjimax. czas realizacji 10 dni Zobacz więcej >
Opis
Zgodność z WT 2021 i Eurokodami
Ze względu na dostosowywanie projektu do standardu WT 2021, czas realizacji może się różnić od standardowego.
Skontaktuj się z nami aby poznać szczegóły dotyczące wybranego projektu.
Opis projektu

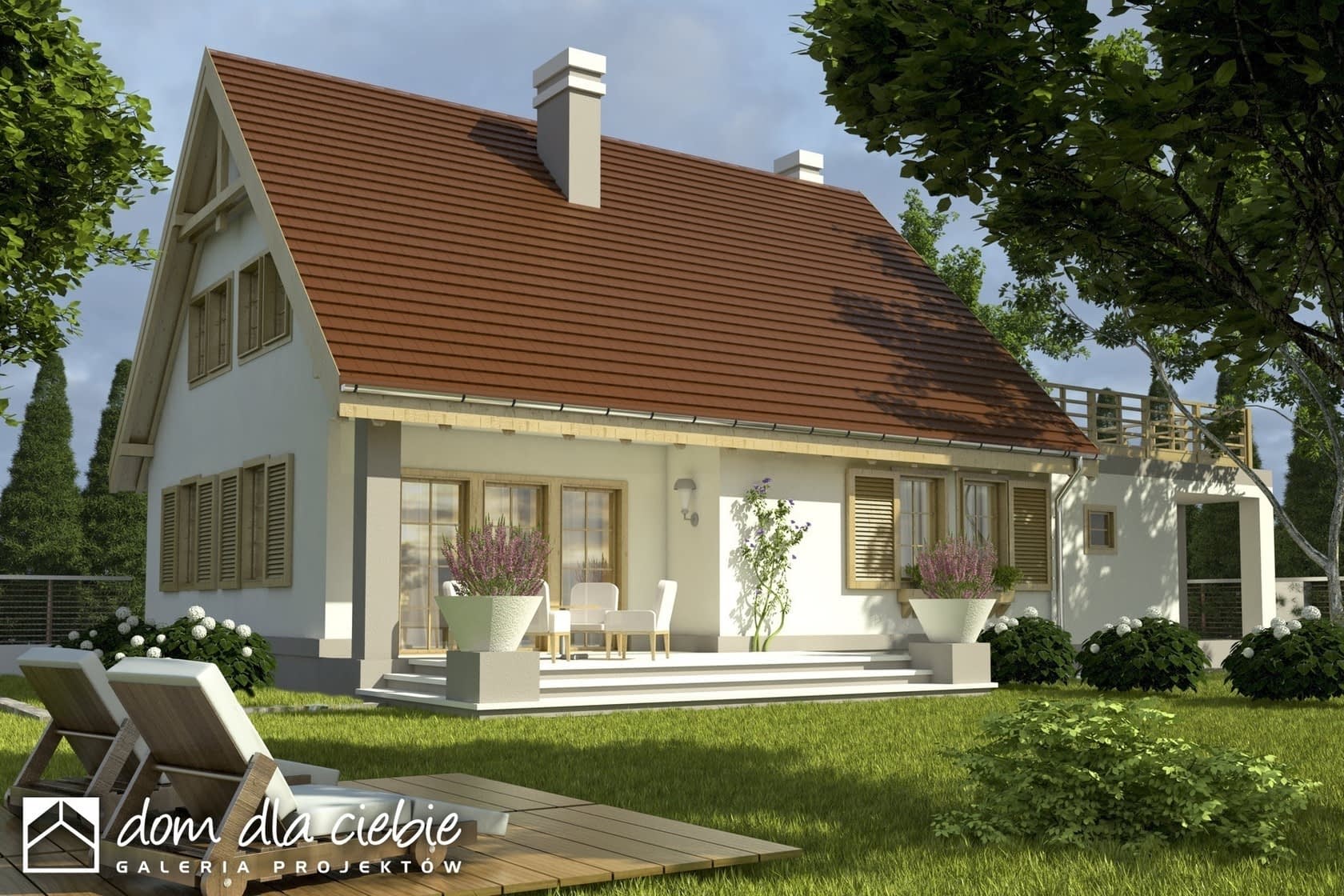

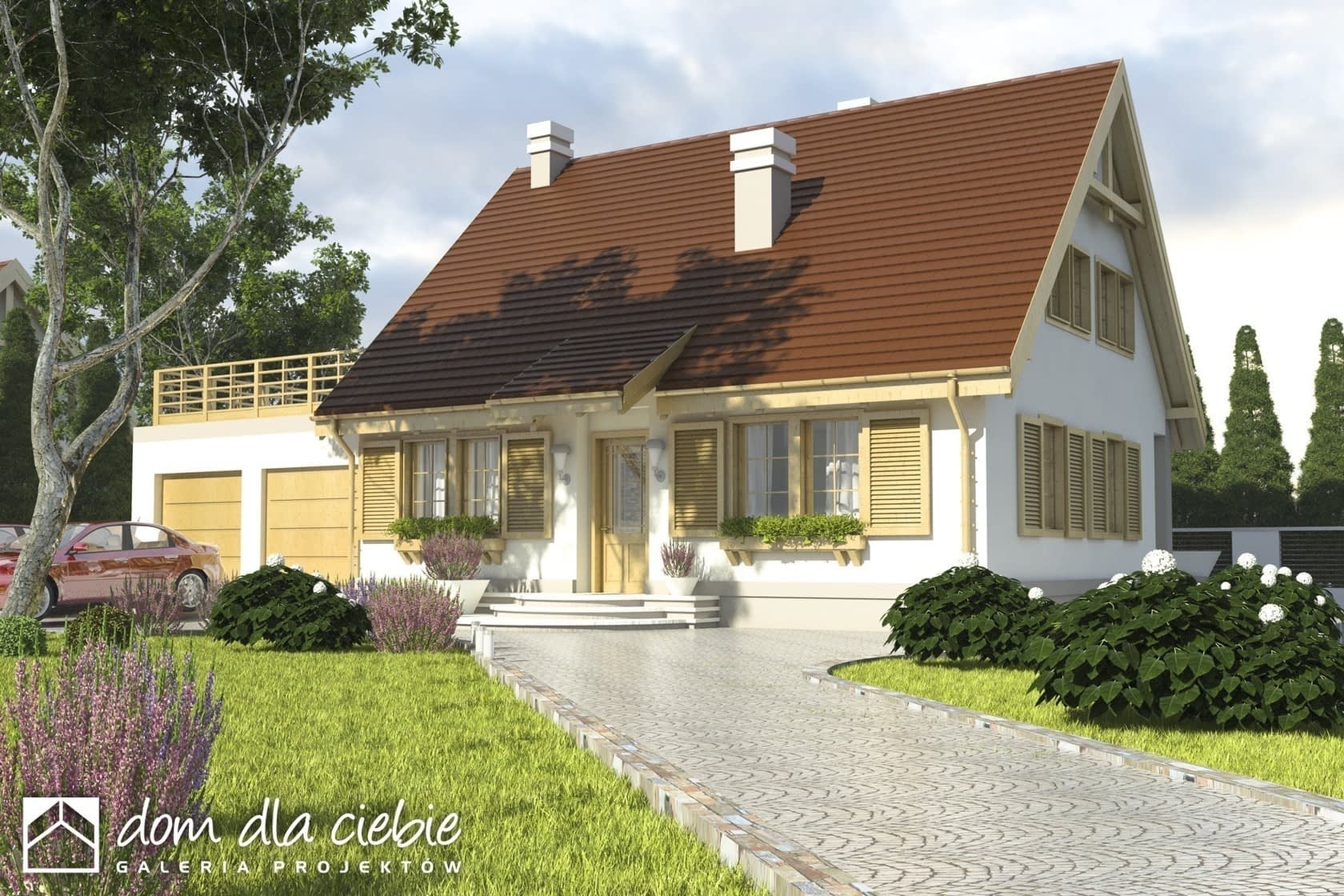

Tradycyjny, pokoleniowy dom piętrowy dla 5-6 cio osobowej rodziny, o prostym wyglądzie i wyważonych proporcjach. W domu przewidziano rozdział na dwa niezależne mieszkania małe - dla starszego pokolenia i duże - dla młodszego i liczniejszego pokolenia. Parter stanowi małe mieszkanie z pokojem sypialnym, kuchnią i łazienką oraz część dużego mieszkania tj. salon z kuchnią, małym wc i klatką schodową. W centralnej części zaprojektowano wolnostojący kominek. Piętro to część nocna dla dużej rodziny. Tu przewidziano sypialnie dla rodziców z garderobą i oddzielną łazienką oraz wyjściem na taras nad garażem. Na piętrze znajdują się jeszcze dwa wygodne pokoje dla dzieci i wspólna łazienka. Do podanej powierzchni użytkowej nie wliczono powierzchni dwustanowiskowego garażu i pomieszczenia technicznego.
Konstrukcja
Rzuty

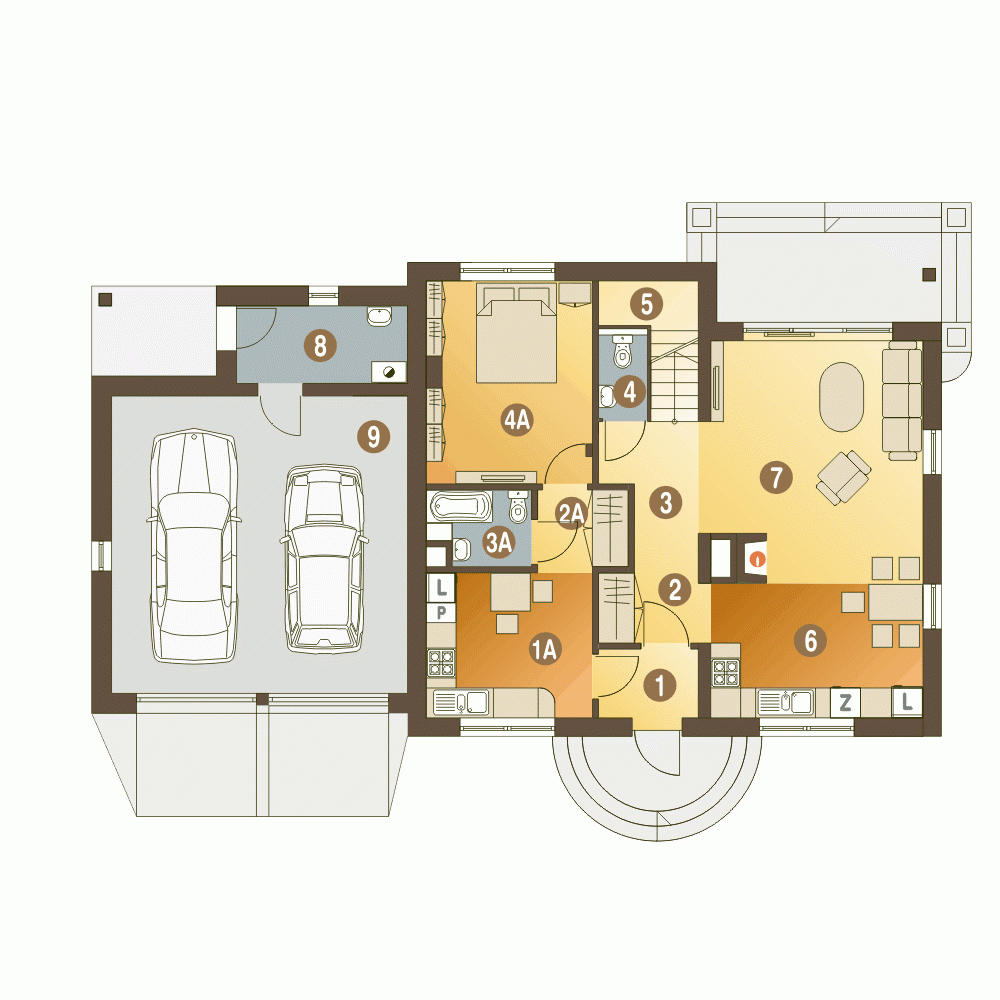

Parter
- m²
- 1. Wiatrołap2.7
- 2. Hol3.1
- 3. Komunikacja5
- 4. WC1.7
- 5. Schody3.5
- 6. Kuchnia + Jadalnia11.4
- 7. Salon20.5
- 8. Pom. tech.*5.2
- 9. Garaż*34.4
- 1/A. Kuchnia + Jadalnia9.6
- 2/A. Hol2.9
- 3/A. Łazienka2.9
- 4/A. Pokój13.2

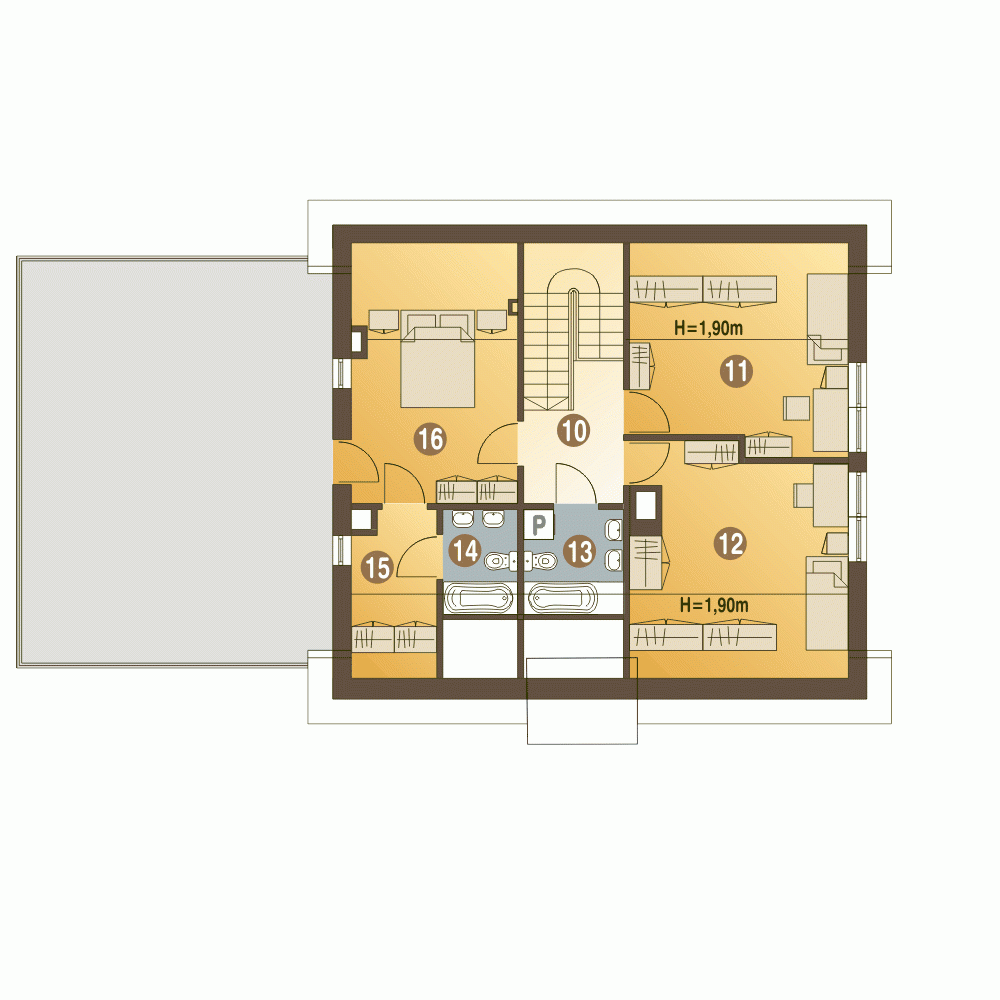

Piętro
- m²
- 10. Hol4.6
- 11. Pokój10
- 12. Pokój11.6
- 13. Łazienka3.3
- 14. Łazienka2.5
- 15. Strych (Garderoba)*2.6
- 16. Pokój11.3
Przekrój
- m
- Wysokość parteru2.7

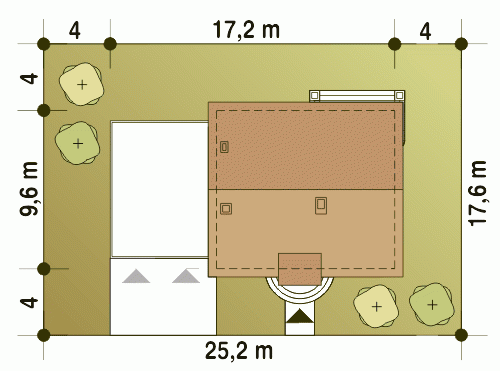

Usytuowanie na działce
Dane techniczne
- Powierzchnia użytkowa119.8 m²
- Powierzchnia zabudowy149.8 m²
- KominekTak
- Liczba łazienek3
- Liczba pokoi5
- Powierzchnia dachu175.5 m²
- Długość domu9.6 m
- Szerokość domu17.2 m
- Wysokość domu8.5 m
- Minimalne wymiary działki17.6 x 25.2m
- GarażDwustanowiskowy
- Rodzaj dachuDwuspadowy
- Kąt nach. dachu45°
Instalacja grzewcza
- Instalacja grzewczaGaz
Zawartość projektu
Zgodnie ze znowelizowaną Ustawą Prawo Budowlane art.34 ust.3, na projekt budowlany składają się trzy części:
- projekt zagospodarowania działki lub terenu
- projekt architektoniczno-budowlany
- projekt techniczny
Nasze projekty oferujemy w 3 egzemplarzach, zawierających projekt architektoniczno-budowlany i projekt techniczny. Projekt zagospodarowania działki lub terenu nie wchodzi w skład projektu oferowanego do sprzedaży. Projekt ten należy zlecić we własnym zakresie lokalnemu projektantowi, który opracuje go na podstawie danych zawartych w projekcie architektoniczno-budowlanym i technicznym, po dostosowaniu projektu do warunków lokalnych i wymagań inwestora.
UWAGA: wszystkie egzemplarze projektu zabezpieczone są hologramami, w części rysunkowej posiadają nadruki zabezpieczające w kolorze zielonym.
Wyrażamy zgodę na wszelkie zmiany zgodne z obowiązującymi przepisami pod warunkiem wprowadzenia ich przez uprawnioną osobę.
Wszystkie zmiany wymienione powyżej powinny być naniesione na oryginał projektu katalogowego trwałą techniką graficzną w kolorze czerwonym lub dołączone jako aneks i podpisane przez osobę uprawnioną dokonująca adaptacji.
**ważne informacje
Cena za dodatkowy egzemplarz projektu jest zależna od nazwy projektu!
Dodatki
Bezpłatne dodatki
GratisZestaw umów
GratisZmiany w projekcie
GratisTablica budowy
GratisDziennik budowy
Płatne dodatki
Kosztorys - stan wykończony
390 zł
Projekt wentylacji mechanicznej
1 000 zł
