Projekty>Domy>Projekt domu BAZYLEA C dom mieszkalny, całoroczny szkielet drewniany

Projekt domu BAZYLEA C dom mieszkalny, całoroczny szkielet drewniany

Name: BAZYLEA C dom mieszkalny, całoroczny szkielet drewniany
Brand: PRO ARTE Arkadiusz Woch, Krzysztof Biodrowicz s.j.
SKU: bazylea-c-dom-mieszkalny-caloroczny-szkielet-drewniany
Price: 2899.00 PLN
Availability: InStock

BAZYLEA C dom mieszkalny, całoroczny szkielet drewniany - wizualizacja 2

BAZYLEA C dom mieszkalny, całoroczny szkielet drewniany - wizualizacja 3

BAZYLEA C dom mieszkalny, całoroczny szkielet drewniany - wizualizacja 4

BAZYLEA C dom mieszkalny, całoroczny szkielet drewniany - wizualizacja 5

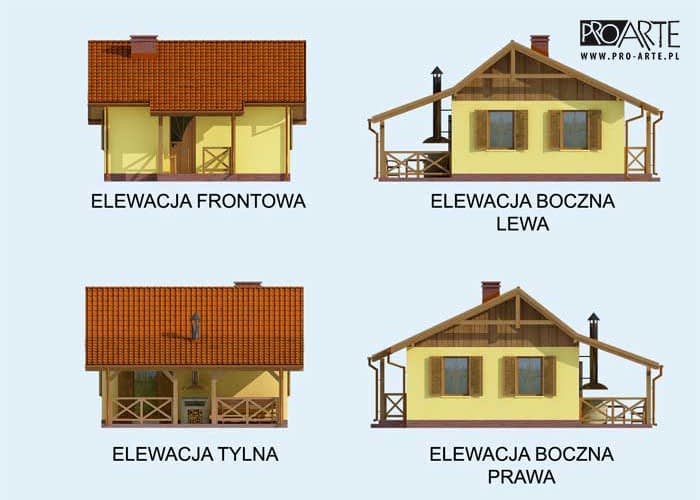

BAZYLEA C dom mieszkalny, całoroczny szkielet drewniany - wizualizacja 6

Autor projektu:PRO ARTE Arkadiusz Woch, Krzysztof Biodrowicz s.j.

Lustrzane odbicie

Dodaj do schowka

Gratis do projektów: zestaw umów, zgoda na zmiany w projekcie. Darmowa dostawa za 0 zł.

2 899 zł

Zadaj pytanie

Typ projektuWolnostojący
Powierzchnia użytkowa37.28 m²
Kondygnacje
GarażBez garażu
Kąt nach. dachu38°
Odbicie lustrzaneTak
Czas realizacjido 10 dni roboczych

Zobacz więcej >

Zadzwoń do konsultanta

502 503 202

Godziny pracy: Pon. - Pt.8:00 - 16:00

Opis

Konstrukcja

Budynek o zwartej bryle, parterowy, niepodpiwniczony. Część mieszkalna przekryta jest dachem asymetrycznym dwuspadowym, natomiast weranda dachem jednospadowym. Maksymalna wysokość budynku wynosi 5,42m. Nowoprojektowany budynek swoją formą nawiązywać winien do zabudowy występującej w sąsiedztwie planowanej inwestycji.

KONSTRUKCJA:

Główne rozwiązania konstrukcyjno - materiałowe: Projektowany budynek wykonany będzie w technologii lekkiego szkieletu drewnianego. Główną konstrukcję nośną stanowić będą: ławy, ściany i wieńce zazbrojone konstrukcyjnie, stopy i słupy żelbetowe oraz ściany nośne w szkielecie drewnianym spięte podwójnym oczepem, nad częścią mieszkalną asymetryczny dach dwuspadowy oparty na więźbie o konstrukcji drewnianej w układzie krokwiowo-jętkowym z grzędą, natomiast nad werandą dach jednospadowy o konstrukcji drewnianej w układzie krokwiowym. Drewno użyte do wykonania elementów konstrykcyjnych budynku powinno być klasy co najmniej C-24 i wilgotności nie większej niż 18%.

Rzuty

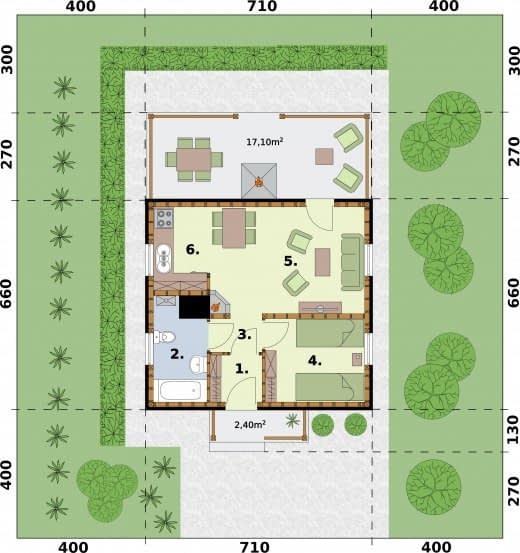

Rzut przyziemia

1 Wiatrołap2.3
2 Łazienka4.82
3 Komunikacja1.81
4 Sypialnia4.95
5 Pokój dzienny16.13
6 Kuchnia4.27

Dane techniczne

Powierzchnia użytkowa37.28 m²
Powierzchnia zabudowy46.86 m²
Kubatura208.9 m³
Wysokość domu5.42 m
Minimalne wymiary działki15.1 x 16.4m
GarażBez garażu
Kąt nach. dachu38°

Zawartość projektu

Projekty są dostępne w wersji książkowej, drukowanej w tak zwanym w nowym trybie 3 egzemplarze projektu architektoniczno-budowlanego oraz 3 egzemplarze projektu technicznego. Na życzenie przesyłamy rzuty i przekroje wersji podstawowych dokumentacji w formacie PDF

Każdy projekt architektoniczno-budowlany domu składa się z następujących części:
- strona tytułowa,
- oświadczenie
- część opisowa projektu architektoniczno-budowlanego,
- projektowana charakterystyka energetyczna z analizą,
- część rysunkowej projektu architektoniczno-budowlanego,
- zaświadczenia i uprawnienia.

Każdy projekt techniczny domu składa się z:
- strony tytułowej,
- oświadczenia,
- części opisowej projektu technicznego,
- części rysunkowej projektu technicznego,
- części konstrukcyjnej,
- zaświadczenia i uprawnień,
- zestawień drewna i stali,
-instalacji elektrycznej i odgromowej,
-instalacji sanitarnych, gazowych i centralnego ogrzewania.

Do projektu na życzenie dołączamy obliczenia statyczno-wytrzymałościowe.

Inwestor otrzymuje 3 opieczętowane sztuki projektu architektoniczno-budowlanego oraz 3 egzemplarze projektu technicznego tworzące komplet, każdy z plombą zabezpieczającą i oryginalnym hologramem biura.

Pierwszy egzemplarz tomu I zawiera zgodę in blanco na wszystkie zmiany wprowadzane do projektu po zakupie przez lokalnego wybranego na własną rękę przez Inwestora architekta adaptującego/kierownika budowy. Do teczki projektów dołączamy także zaświadczenia i aktualne wpisy do Izb autorów projektu oraz wpisy aktualne na czas sporządzenia projektu.
