- Typ projektuWolnostojący
- Powierzchnia użytkowa120.3 m²
- KondygnacjeParterowy
- GarażJednostanowiskowy
- DachDwuspadowy
- Kąt nach. dachu40°
- Odbicie lustrzaneTak
- Czas realizacjido 10 dni roboczych Zobacz więcej >
Opis
Zgodność z WT 2021 i Eurokodami
Ze względu na dostosowywanie projektu do standardu WT 2021, czas realizacji może się różnić od standardowego.
Skontaktuj się z nami aby poznać szczegóły dotyczące wybranego projektu.
Opis projektu

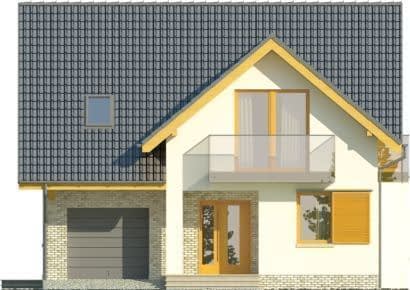

BELLA 5 to nowoczesny projekt domu jednorodzinnego, niedrogi oraz nieskomplikowany konstrukcyjnie. Jest to dom dwukondygnacyjny, kryty dachem dwuspadowym. Przewidziano w nim jednostanowiskowy garaż w bryle budynku. Strefa wejściowa zaprojektowana jest we wnęce, dzięki czemu zyskała zadaszenie. Uwagę zwraca wykusz na jednej ze ścian bocznych mieszczący jadalnię, ponad którym zaprojektowano taras, dostępny z sypialni. Duże okna od strony ogrodu pozwalają na dobre doświetlenie strefy dziennej.W poziomie parteru znajduje się przestronny salon, jadalnia oraz otwarta kuchnia ze spiżarką. Pod schodami ulokowano wc. Garaż skomunikowany jest z wnętrzem domu, jak i z pomieszczeniem gospodarczym, dostępnym również z zewnątrz budynku. Na piętrze znalazły się trzy sypialnie, w tym jedna z garderobą, oraz łazienka.Rzuty

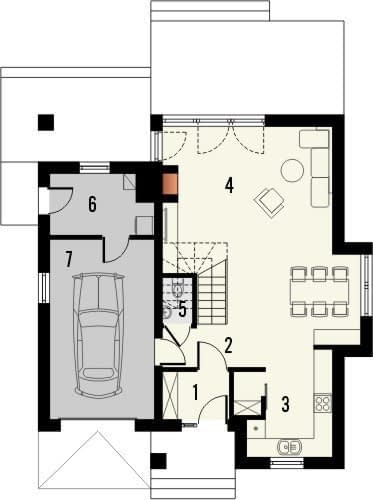

Parter
- 1. wiatrołap3.3
- 2. hall4.4
- 3. kuchnia + spiżarnia10.5
- 4. pokój dzienny z jadalnią36
- 5. wc1.2
- 6. pom. gospodarcze6.1
- 7. garaż19.3

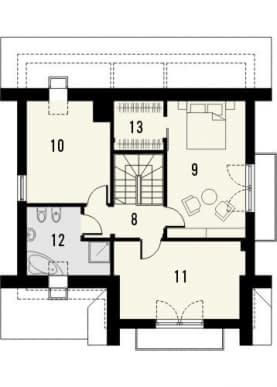

Piętro
- 8. hall4.5
- 9. pokój17.3
- 10. pokój13.1
- 11. pokój13.1
- 12. łazienka7
- 13. garderoba3.5

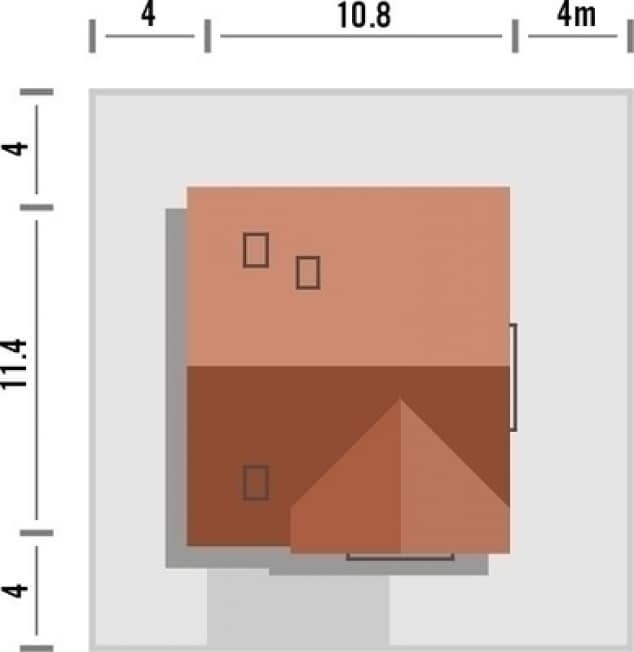

Rzut na działce
Dane techniczne
- Powierzchnia użytkowa120.3 m²
- Powierzchnia zabudowy111.8 m²
- Kubatura573 m³
- Wysokość domu8.5 m
- Minimalne wymiary działki19.4 x 18.8m
- GarażJednostanowiskowy
- Rodzaj dachuDwuspadowy
- Kąt nach. dachu40°
Instalacja grzewcza
- Instalacja opcjonalna
Zawartość projektu
Dokumentacja projektowa dostarczana jest Państwu w trzech identycznych egzemplarzach projektu architektoniczno-budowlanego służących do uzyskania pozwolenia na budowę jednego domu wraz z jednym, dwutomowym egzemplarzem projektu technicznego, który nie jest załączany do wniosku o pozwolenie na budowę i nie podlega urzędowemu zatwierdzeniu. Wszystkie projekty domów są zgodne z warunkami technicznymi WT 2021.
W projekcie architektoniczno-budowlanym opisane zostały podstawowe dane budynku, takie jak: zestawienie powierzchni pomieszczeń, warstwy budowlane, materiały wykończeniowe, dane dotyczące warunków ochrony przeciwpożarowej. Rysunki przedstawiają elewacje, rzuty fundamentów i wszystkich kondygnacji, rzut dachu oraz przekrój. Wykonane są w skali 1:100 za wyjątkiem przekrojów pokazanych w większej skali - 1:50.
Pierwszy tom projektu technicznego zawiera opis branż konstrukcyjnej, instalacji sanitarnych oraz wewnętrznych instalacji elektrycznych, a także charakterystykę energetyczną oraz analizę środowiskowo-ekonomiczną. Na rysunkach konstrukcyjnych pokazane są fundamenty wraz z przekrojami szczegółowymi oraz rzut konstrukcji i stropu, na którym zlokalizowane są wszystkie elementy z podaniem sposobu ich zbrojenia, więźba wraz z zestawieniem drewna oraz zestawienie stolarki otworowej. Projekt instalacji elektrycznych obejmuje rozdzielnicę budynku i lokalizację wszystkich gniazd wtykowych, źródeł światła i wyłączników, fotowoltaikę oraz schematy instalacji odgromowej. W części instalacji sanitarnych zawarte są rzuty kondygnacji z poszczególnymi instalacjami (w zakresie wewnętrznej instalacji wod.-kan, c.o., gazu i wentylacji mechanicznej z rekuperacją) oraz rozwinięcia. Drugi tom projektu technicznego stanowią obliczenia konstrukcyjne.
Darmowy zielony pakiet do projektu oznacza, że w tej samej cenie można otrzymać wariant z ogrzewaniem przy zastosowaniu ekologicznej pompy ciepła powietrze-woda i podłogówką we wszystkich pomieszczeniach, zamiast standardowego pieca gazowego zasilającego stalowe grzejniki płytowe.
Prosimy podczas składania zamówienia poinformować nas o wybranej opcji centralnego ogrzewania, która ma znaleźć się w dokumentacji.
Bezpłatna zgoda na zmiany na etapie adaptacji: do każdego z projektów wydajemy całkowicie bezpłatną zgodę na wprowadzenie praktycznie dowolnych zmian dopasowujących domek do indywidualnych wymagań inwestora. Radzimy jednak bezwzględnie wprowadzić je jeszcze przed uzyskaniem pozwolenia na budowę i przy udziale adaptujących też inne branże, nie tylko architekturę. Szczególne polecany jest udział konstruktora, jeżeli zmieniane są poszczególne elementy konstrukcyjne lub wręcz cały schemat konstrukcji. Prosimy nie zapomnieć o podaniu planowanych zmian podczas składania zamówienia na projekt, ale można też o zgodę wystąpić w dowolnym terminie już po jego zakupie.
Dodatki
Bezpłatne dodatki
GratisZestaw umów
GratisZmiany w projekcie
GratisZielony pakiet z pompą ciepła
GratisTablica budowy
GratisDziennik budowy
Płatne dodatki
Kosztorys stanu deweloperskiego
950 zł
