Benedykt 5 wariant B

3 250 złKup projekt

Projekt domu Benedykt 5 wariant B

Autor projektu:MG Projekt
Gratis do projektów: zestaw umów, dziennik budowy, tablica informacyjna, zgoda na zmiany w projekcie. Darmowa dostawa za 0 zł.
3 250 zł
Kup projektZadaj pytanie
  • Typ projektuWolnostojący
  • StylDworkowy
  • Powierzchnia użytkowa270 m²
  • KondygnacjeParterowy, z poddaszem
  • GarażDwustanowiskowy
  • DachWielospadowy
  • Kąty nach. dachu36°, 38°
  • Odbicie lustrzaneTak
  • Czas realizacjimax. czas realizacji 21 dni
  • Zobacz więcej >

Zadzwoń do konsultanta

Godziny pracy: Pon. - Pt.8:00 - 16:00

Reklama

Opis

Opis projektu

Benedykt 5 to kolejna odsłona popularnego projektu Benedykt. Od wersji podstawowej projektu różni się podwójnym garażem, trzema lukarnami na poddaszu, wychodzącymi na każdą stronę budynku, oraz dodatkowo: wejściem kolumnowym z balkonikiem, oraz wykuszem w jadalni. Dzięki powiększeniu części garażowej i przeniesieniu kotłowni uzyskano dodatkowy pokój na parterze. Na poddaszu, nad garażem zaprojektowano dużą część rekreacyjną. Poddasze jest większe, niż w wersji podstawowej projektu, dzięki zwiększeniu wysokości ścian kolankowych. Pracownia posiada również wersję odbicia lustrzanego projektu.

Wariant projektu klasycznego Benedykta 5. Powiększono garaż i pom. gospodarcze za garażem. Dodatkowe okno w garażu, likwidacja okna w kuchni. Nad garażem duża lukarna i jedno scalone pomieszczenie. Podniesiono strop w garażu o 20 cm. Lukarna w elewacji tylnej nadproże łukowe. Dodano drewniana wiata z boku garażu

Pobierz plik szczegółowy

Pobierz zestawienie materiałowe


Konstrukcja

  • Fundamenty - ławy betonowe, ściany z bloczków
  • Ściany zewnętrzne - dwuwarstwowe: porotherm + wełna
  • Ściany wewnętrzne - porotherm
  • Strop - Teriva
  • Pokrycie dachu - dachówka
  • Elewacje - tynk cienkowarstwowy

Charakterystyka Energetyczna

Dla domu standardowego z wentylacją grawitacyjną:

  • Ep - 90,1 kWh/(m2)
  • Ek - 90,6 kWh/(m2 rok)
  • EUco - 64,26 kWh/(m2 rok)

Dla budynku z wentylacją mechaniczną i rekuperacją:

  • Ep - 73,92 kWh/(m2)
  • EUco - 33,16 kWh/(m2 rok)

Istnieje możliwość dostosowania projektu do standardu NF40

(prosimy o kontakt z pracownią)

Rzuty

Dane techniczne

  • Powierzchnia użytkowa270 m²
  • Powierzchnia netto287 m²
  • Powierzchnia zabudowy231 m²
  • Kominek1
  • Liczba łazienek3
  • Liczba pokoi8
  • Powierzchnia dachu362 m²
  • Kubatura998 m³
  • Długość domu12.38 m
  • Szerokość domu21.65 m
  • Wysokość domu8.98 m
  • Poddaszeużytkowe

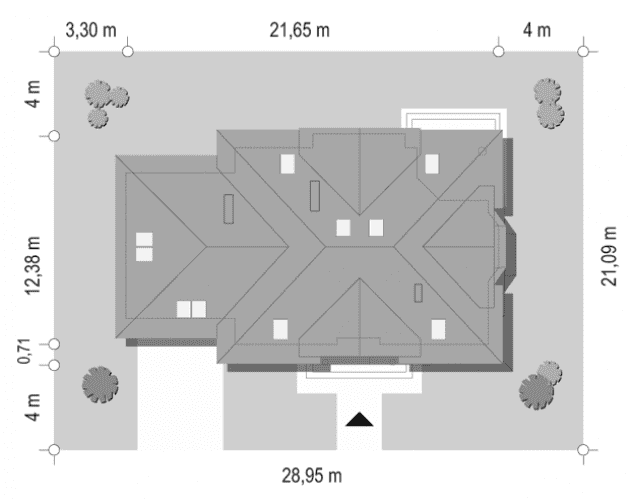

  • Minimalne wymiary działki21.09 x 29.65m
  • GarażDwustanowiskowy
  • Rodzaj dachuWielospadowy
  • Kąty nach. dachu36°, 38°

Koszty budowy

  • Stan surowy206964 zł
  • Stan surowy zamknięty315950 zł
  • Koszt wykończenia270599 zł
  • Koszt instalacji77103 zł

Zawartość projektu

W komplecie dokumentacji projektowej, którą Państwo od nas otrzymujecie, znajdują się cztery egzemplarze projektu architektoniczno-budowlanego, a w każdym z nich:

Projekt architektoniczny z częścią konstrukcyjną zawierający:

  • opis architektoniczny i konstrukcyjny (obliczenia statyczne - w zależności od projektu włączone w projekt lub stanowiące odrębną teczkę)

Część rysunkowa architektura i konstrukcja:

  • rzuty fundamentów, parteru, poddasza, stropu, więźby, dachu / w skali 1:50
  • przekroje przez budynek / budynek skali 1:50

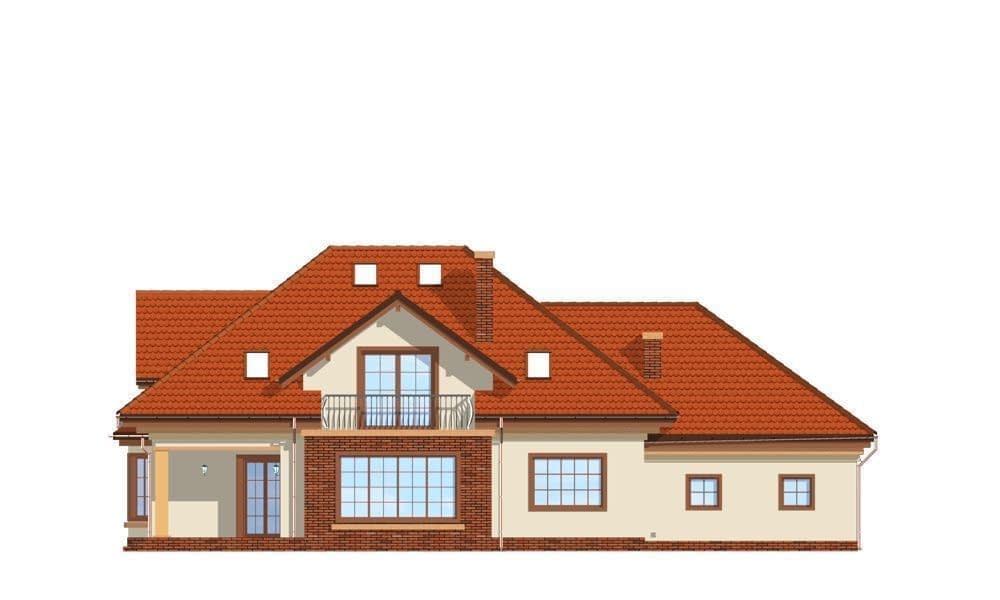

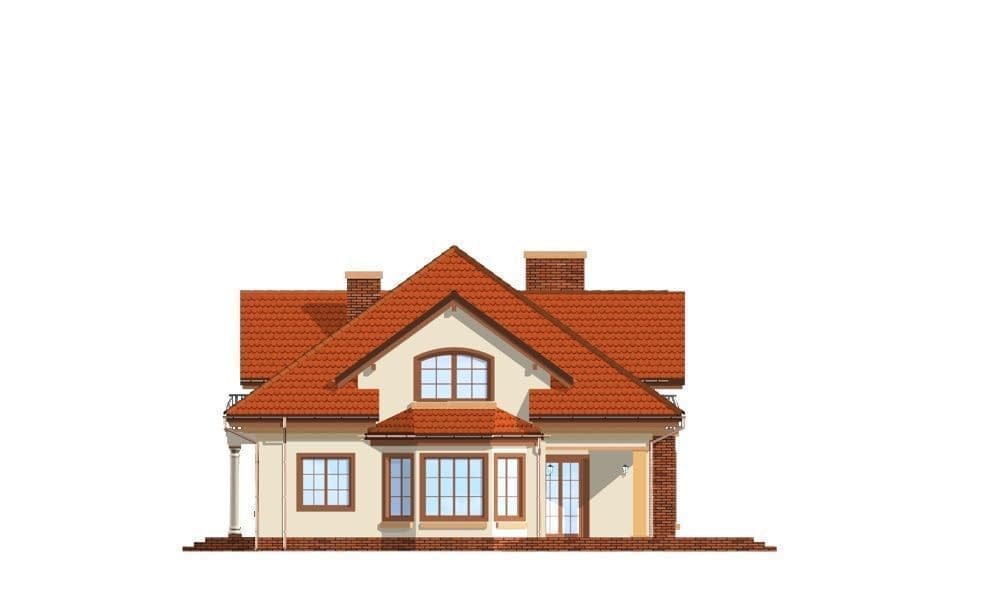

  • elewacje budynku / w skali 1:50
  • zestawienie stolarki budowlanej okiennej i drzwiowej
  • szczegóły konstrukcji i ewentualne szczegóły budowlane

Część instalacyjna:

  • część opisowa do projektów instalacji elektrycznych, wodno-kanalizacyjnych, grzewczych, gazowych (jeśli występują)

Część rysunkowa do projektów instalacji:

  • schematy instalacji elektrycznych, schemat rozdzielni, plan instalacji odgromowej
  • schematy instalacji wodno-kanalizacyjnej i ciepłej wody
  • schematy instalacji grzewczych
  • schemat instalacji gazowej (jeśli występują)

Do projektu dołączane jest zestawienie materiałowe, z wykazem elementów drewnianych oraz stali budowlanej.
Do projektu dołączone są kopie uprawnień wszystkich projektantów, oraz aktualne zaświadczenia o przynależności do izb zawodowych.
Projekt zawiera oświadczenie projektantów o poprawności projektu w świetle Prawa Budowlanego, a także zawiera informację dotyczącą bezpieczeństwa i ochrony zdrowia ( BIOZ).
Do projektu dołączona jest także zgoda na zmiany adaptacyjne. Zgoda dołączana jest do każdego projektu bezpłatnie. Na Państwa życzenie zakres zgody na zmiany możemy dowolnie rozszerzyć.

Pracownia zezwala na następujące zmiany i odstępstwa od projektu architektoniczno-budowlanego w trakcie jego przystosowywania do lokalizacji:

  • Zmianę obrysu zewnętrznego ścian zewnętrznych
  • Zmianę obrysu wewnętrznego ścian zewnętrznych
  • Zmianę układu ścian wewnętrznych działowych
  • Zmianę funkcji, ilości i usytuowania poszczególnych pomieszczeń na dowolnej kondygnacji w projekcie
  • Zmianę ukształtowania, ilości i kąta nachylenia połaci dachowych
  • Zmianę ilości, umiejscowienia i wielkości otworów okiennych i drzwiowych
  • Zmianę rodzaju materiału i technologii wykonania ścian zewnętrznych oraz wewnętrznych oraz ścian fundamentowych
  • Zmianę rodzaju i technologii wykonania stropów nad dowolną kondygnacją
  • Zmianę umiejscowienia, kształtu i materiału wykonania schodów w budynku
  • Zmianę wielkości, kształtu i materiałów, bądź likwidacja: tarasów, podestów i balkonów
  • Likwidację lub dodanie dowolnej ilości lukarn, wykuszy, podcieni, balkonów, loggii, kolumn, pilastrów, ganków, werand
  • Zmianę materiałów wykończeniowych, instalacyjnych, izolacyjnych
  • Zmianę rodzaju pokrycia dachowego
  • Doprojektowanie bądź likwidacja podpiwniczenia – częściowego lub całkowitego
