Projekt domu BIBIONE
- Typ projektuWolnostojący
- Powierzchnia użytkowa242.83 m²
- Kondygnacjez poddaszem
- GarażDwustanowiskowy
- DachWielospadowy
- Kąt nach. dachu35°
- Odbicie lustrzaneTak
- Czas realizacjido 10 dni roboczych Zobacz więcej >
Opis
Opis projektu
Konstrukcja
- powierzchnia zabudowy (bez werandy, podestu i schodów zew.) 178.28m2
- kubatura części przekrytej i zamkniętej ze wszystkich stron -603.30m3
- ściany zewnętrzne murowane grubości 30 cm + 14 cm styropian
- ściany wewnętrzne (nośne) gr. 25 cm i działowe gr. 12 cm
- wszystkie ściany wykonane z pustaków ceramicznych "POROTHERM"
- strop gęstożebrowy "POROTHERM" o gr. 23 cm
- konstrukcja więźby dachowej drewniana w układzie krokwiowo-jętkowym
- pokrycie dachówka ceramiczna
- projekt posiada kominek
- instalacja grzewcza: kocioł gazowy w kotłowni
Rzuty
Rzut przyziemia
- 01. Wiatrołap8.13
- 02. Komunikacja18.1
- 03. Spiżarnia1.54
- 10. Weranda34.37
- 04. Kuchnia z aneksem jadalnym20.43
- 05. Salon22.94
- 08. Kotłownia7.76
- 09. Garaż36.68
- 06. Pokój14.17
- 07. Łazienka8.67

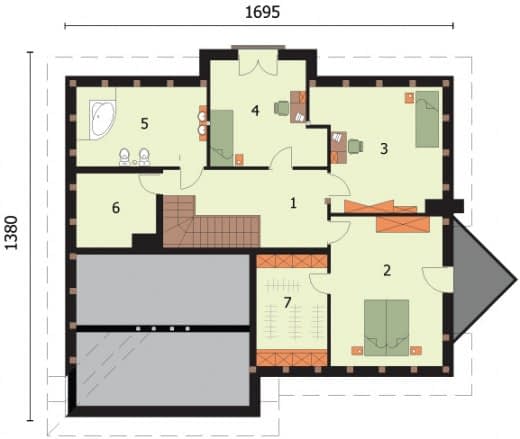

Rzut poddasza
- 03. Pokój11.84
- 07. Garderoba8.1
- 04. Pokój15.3
- 05. Łazienka7.45
- 08 Pomieszczenie gospodarcze24.08
- 01. Komunikacja15.44
- 02. Sypialnia17.5
- 06. Pomieszczenie gospodarcze4.7
Dane techniczne
- Powierzchnia użytkowa242.83 m²
- Powierzchnia zabudowy178.28 m²
- Liczba pokoi17
- Powierzchnia dachu285 m²
- Kubatura642.5 m³
- Wysokość domu8.67 m
- PoddaszeUżytkowe
- Minimalne wymiary działki25.05 x 21.88m
- GarażDwustanowiskowy
- Rodzaj dachuWielospadowy
- Kąt nach. dachu35°
Zawartość projektu
Projekty są dostępne w wersji książkowej, drukowanej w tak zwanym w nowym trybie 3 egzemplarze projektu architektoniczno-budowlanego oraz 3 egzemplarze projektu technicznego. Na życzenie przesyłamy rzuty i przekroje wersji podstawowych dokumentacji w formacie PDF
Każdy projekt architektoniczno-budowlany domu składa się z następujących części:
- strona tytułowa,
- oświadczenie
- część opisowa projektu architektoniczno-budowlanego,
- projektowana charakterystyka energetyczna z analizą,
- część rysunkowej projektu architektoniczno-budowlanego,
- zaświadczenia i uprawnienia.
Każdy projekt techniczny domu składa się z:
- strony tytułowej,
- oświadczenia,
- części opisowej projektu technicznego,
- części rysunkowej projektu technicznego,
- części konstrukcyjnej,
- zaświadczenia i uprawnień,
- zestawień drewna i stali,
-instalacji elektrycznej i odgromowej,
-instalacji sanitarnych, gazowych i centralnego ogrzewania.
Do projektu na życzenie dołączamy obliczenia statyczno-wytrzymałościowe.
Inwestor otrzymuje 3 opieczętowane sztuki projektu architektoniczno-budowlanego oraz 3 egzemplarze projektu technicznego tworzące komplet, każdy z plombą zabezpieczającą i oryginalnym hologramem biura.
Pierwszy egzemplarz tomu I zawiera zgodę in blanco na wszystkie zmiany wprowadzane do projektu po zakupie przez lokalnego wybranego na własną rękę przez Inwestora architekta adaptującego/kierownika budowy. Do teczki projektów dołączamy także zaświadczenia i aktualne wpisy do Izb autorów projektu oraz wpisy aktualne na czas sporządzenia projektu.
Dodatki
Bezpłatne dodatki
GratisZestaw umów
GratisZmiany w projekcie
GratisTablica budowy
GratisDziennik budowy
Płatne dodatki
Kosztorys
370 zł
Dodatkowy egzemplarz projektu
450 zł
Projekt wentylacji mechanicznej z rekuperatorem
450 zł
Projekt fotowoltaiki dla domu
750 zł
Projekt instalacji z ogrzewaniem podłogowym
400 zł
