BILBAO

2 600 zł

Projekt domu BILBAO

Autor projektu:PRO ARTE Arkadiusz Woch, Krzysztof Biodrowicz s.c.
Gratis do projektów: zestaw umów, zgoda na zmiany w projekcie. Darmowa dostawa za 0 zł.
2 600 zł
Zadaj pytanie
  • Typ projektuWolnostojący
  • Powierzchnia użytkowa81 m²
  • KondygnacjeParterowy
  • GarażBez garażu
  • DachDwuspadowy
  • Kąt nach. dachu30°
  • Odbicie lustrzaneTak
  • Czas realizacjido 10 dni roboczych
  • Zobacz więcej >

Zadzwoń do konsultanta

Godziny pracy: Pon. - Pt.8:00 - 16:00

Reklama

Opis

Opis projektu

BILBAO - dom jednorodzinny

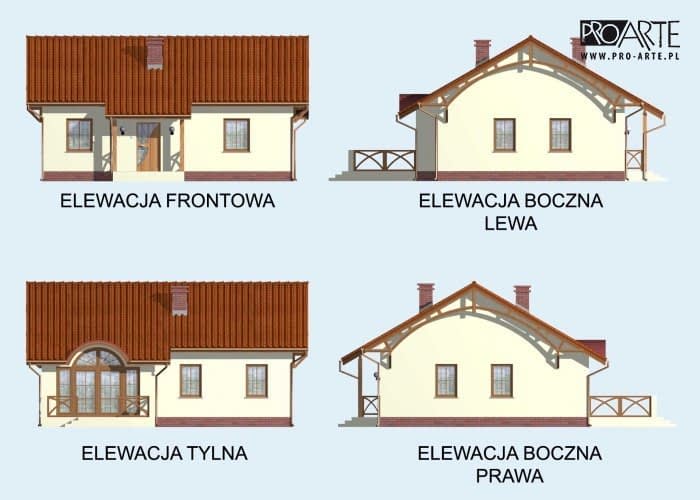

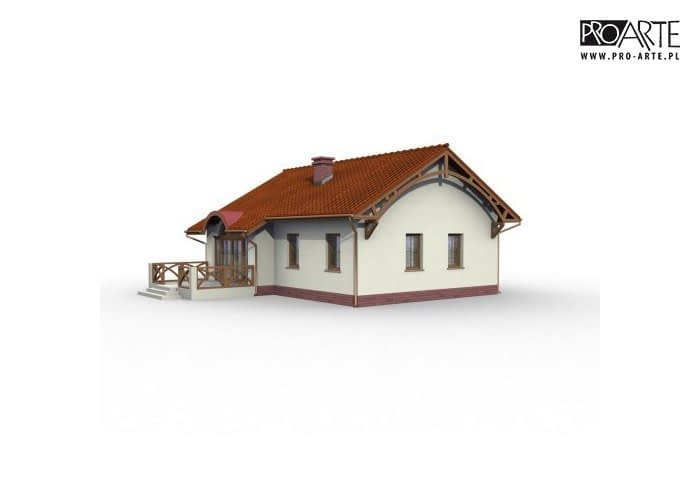

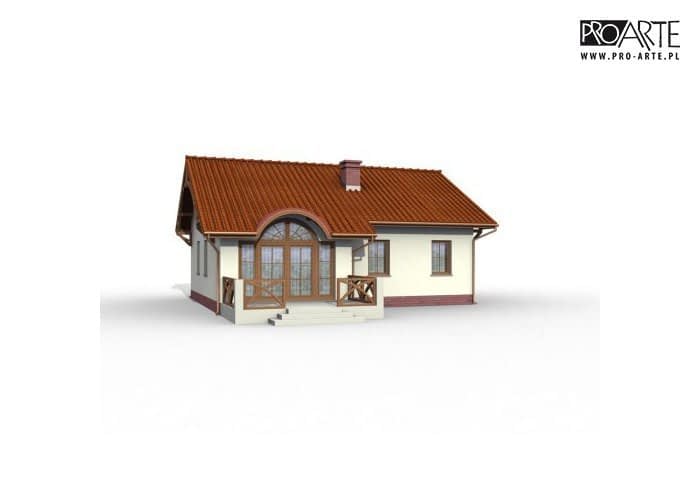

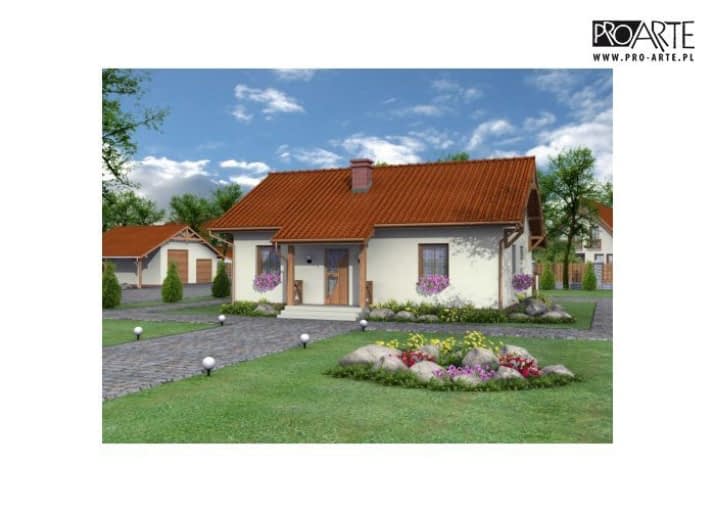

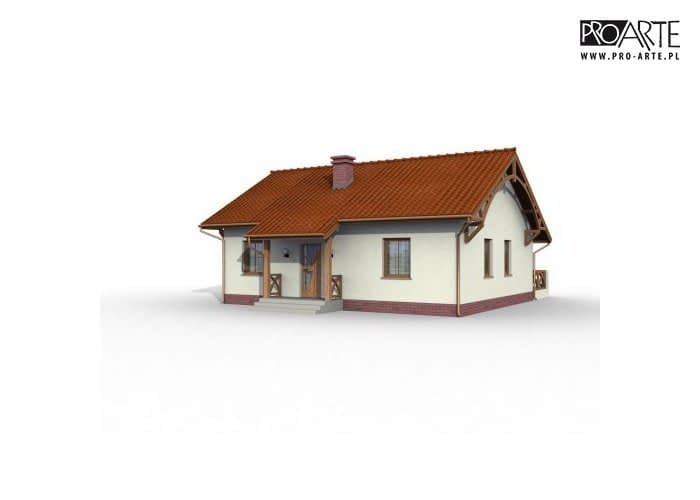

To prześliczny parterowy dom jednorodzinny, z którego właściciel będzie mógł być dumny każdego dnia! Przednia elewacja prezentuje oryginalny sposób zadaszenia drzwi frontowych, który stanowić będzie integralną całość z resztą budynku. Mowa tutaj o przedłużeniu powierzchni dachu podtrzymywanym na drewnianych podporach. Tylna elewacja odsłania nowy wymiar niepowtarzalności! Bajeczne ”szklane” wyjście na taras składające się z dwóch par drzwi i okien dostarczy do salonu maksimum światła, dzięki któremu pokój cały czas przepełniony będzie pozytywną energią. Wyjście to uwieńczone zostało półokrągłym wcięciem w dachu, które współgra z oknem łukowym umieszczonym nad szklanymi drzwiami. Podobne zadaszenie w kształcie łuku występuje w projekcie Giza. Wnętrze domku będzie odpowiednie dla rodziny jedno lub dwu dzietnej, gdyż projekt zawiera dwie sypialnie, kuchnię połączoną z jadalnią, salon oraz łazienkę. Przestrzeń w sam raz dla 3-4 osób! Do tego w budynku znajdują się pomieszczenia takie jak spiżarnia oraz niewielka kotłownia.

Projekt składa się z części architektonicznej, konstrukcyjnej, wewnętrznych instalacji sanitarnych i instalacji elektrycznej. W projekcie załączone są podstawowe zestawienie stali, drewna i stolarki okienno-drzwiowej. Do projektu dołączamy bezpłatną zgodę na wprowadzenie zmian, oświadczenie projektantów o wykonaniu projektu zgodnie z obowiązującymi normami i przepisami oraz kserokopie uprawnień projektantów wraz z aktualnym wpisem do izby. W przypadku zamówienia projektu w technologii lekkiej, drewnianej konstrukcji szkieletowej, powierzchnia użytkowa budynku jest o około 7% większa.

Konstrukcja

Technologia tradycyjna :
- powierzchnia zabudowy - 101,13m2
- powierzchnia schodów zew. i tarasów nie wchodząca do pow. -21,86
- powierzchnia użytkowa- 81,00m2
- powierzchnia całkowita  - 122,99m2
- kubatura  - 530,72m3
- ściany zewnętrzne murowane grubości 30 cm + 10 cm styropian
- ściany wewnętrzne  działowe gr. 12 cm
- wszystkie ściany wykonane z  pustaków ceramicznych "POROTHERM"
- sufit podwieszany z płyt GK na ruszcie stalowym
- konstrukcja więźby dachowej drewniana w układzie krokwiowo-kleszczowym
- pokrycie dachówka ceramiczna
- projekt posiada kominek
- instalacja grzewcza: kocioł gazowy w kotłowni

Rzuty

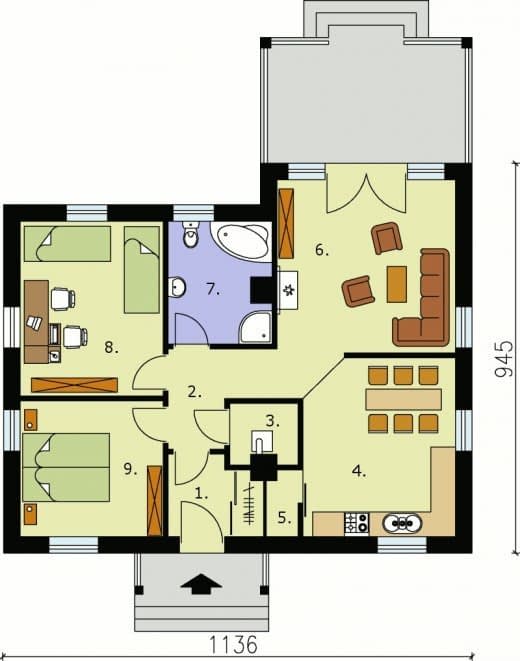

Parter

  • 1. Wiatrołap z garderobą4.2
  • 2. Komunikacja6.2
  • 3. Kotłownia2.5
  • 4. Kuchnia z aneksem jadalnym15.5
  • 5. Spiżarka1.2
  • 6. Pokój dzienny18.1
  • 7. Łazienka7.2
  • 8. Pokój14.7
  • 9. Pokój11.4

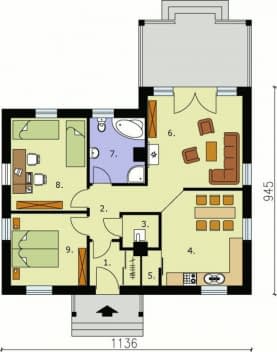

Rzut projektu BILBAO - Parter

Przekrój A-A

Rzut projektu BILBAO - Przekrój A-A

Przekrój B-B

Rzut projektu BILBAO - Przekrój B-B

Dane techniczne

  • Powierzchnia użytkowa81 m²
  • Powierzchnia zabudowy101.13 m²
  • Liczba pokoi8
  • Kubatura530.72 m³
  • Wysokość domu6.05 m
  • Minimalne wymiary działki19.36 x 17.45m
  • GarażBez garażu
  • Rodzaj dachuDwuspadowy
  • Kąt nach. dachu30°

Zawartość projektu

Projekty są dostępne w wersji książkowej, drukowanej - 4 sztuki tworzą komplet. Każdy projekt domu składa się z następujących części:

  • opis techniczny
  • część architektoniczną
  • część konstrukcyjną
  • zestawienie materiałów: DREWNO czy stal
  • instalacje elektryczne - domy oraz inne budynki mają jeszcze instalacje wodno_kanalizacyjną, ewentualnie jeśli są całoroczne, system centralnego ogrzewania
  • projektowaną charakterystykę energetyczną - jeśli jest wymagana przez urząd

Wszystkie projekty domów są na bieżąco aktualizowane i zgodne z nowymi przepisami, obowiązującymi od 1 stycznia 2017 r.
