borków nowy g1

5 199 zł

Projekt domu borków nowy g1

Autor projektu:DOM-PROJEKT
Gratis do projektów: zestaw umów, zgoda na zmiany w projekcie. Darmowa dostawa za 0 zł.
5 199 zł
Zadaj pytanie
  • Typ projektuWolnostojący
  • StylTradycyjny
  • Powierzchnia użytkowa146.28 m²
  • KondygnacjeParterowy, z poddaszem
  • GarażJednostanowiskowy
  • DachWielospadowy
  • Kąt nach. dachu40°
  • Odbicie lustrzaneTak
  • Czas realizacjimax. czas realizacji 10 dni
  • Zobacz więcej >

Zadzwoń do konsultanta

Godziny pracy: Pon. - Pt.8:00 - 16:00

Opis

Zgodność z WT 2021 i Eurokodami

Ze względu na dostosowywanie projektu do standardu WT 2021, czas realizacji może się różnić od standardowego.

Skontaktuj się z nami aby poznać szczegóły dotyczące wybranego projektu.

Opis projektu

Dom dla osób ceniących wygodę i dobrze wykorzystaną przestrzeń. Zwarta bryła, bogaty program, zminimalizowana komunikacja to zalety tego domu. Strefa dzienna obejmuje duży salon z aneksem kuchennym i wyjściem na taras. Na parterze znajduje się także dostępny bezpośrednio z wiatrołapu pokój-biuro (można urządzić biuro w domu), łazienka, kotłownia i garaż. Strefę nocną stanowią pomieszczenia na poddaszu, tj. cztery sypialnie, w tym jedna z garderobą i łazienka. Ponadto na poddaszu zlokalizowano pomieszczenie rekreacyjne.

Rzuty

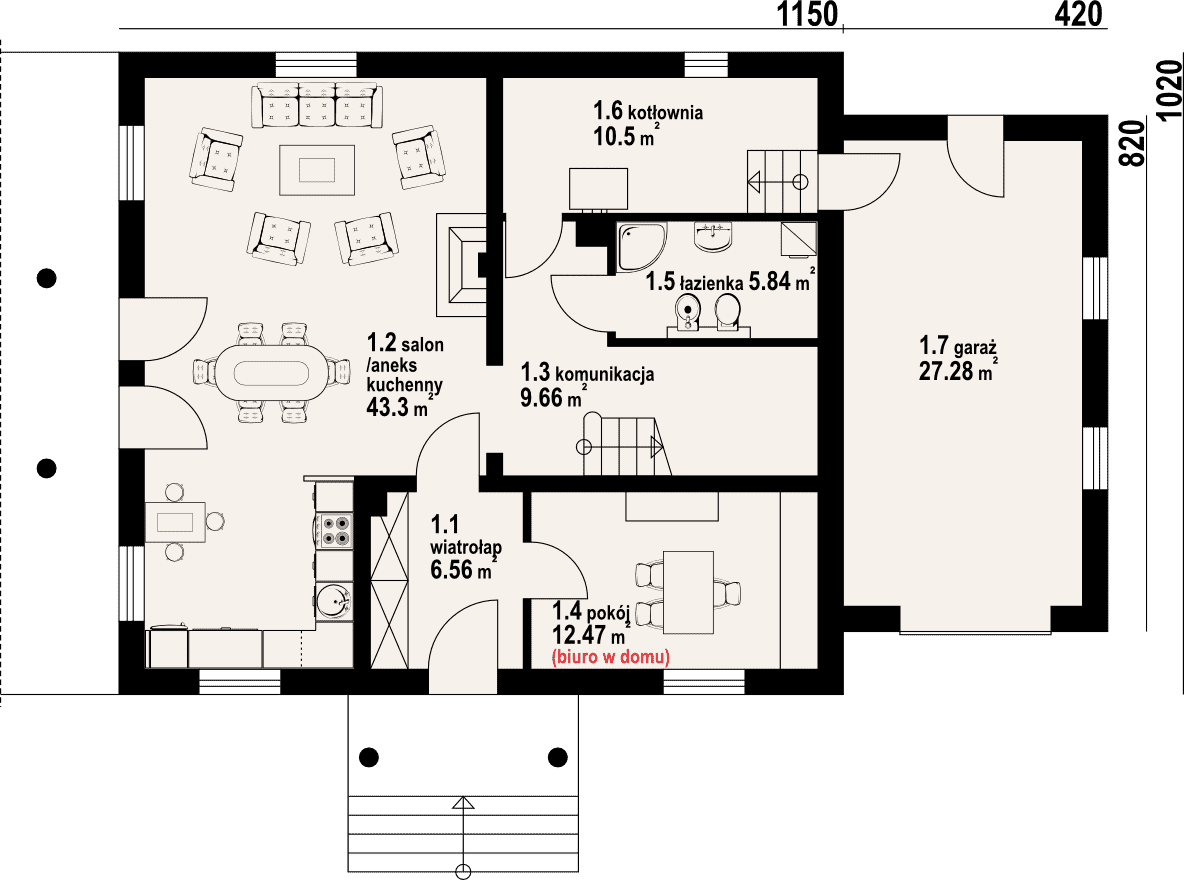

Parter

  • 1.1 - wiatrołap6.56 m²
  • 1.2 - salon43.3 m²
  • 1.3 - komunikacja9.66 m²
  • 1.4 - pokój12.47 m²
  • 1.5 - łazienka5.84 m²
  • 1.6 - kotłownia10.5 m²
  • 1.7 - garaż27.28 m²
Rzut projektu borków nowy g1 - Parter

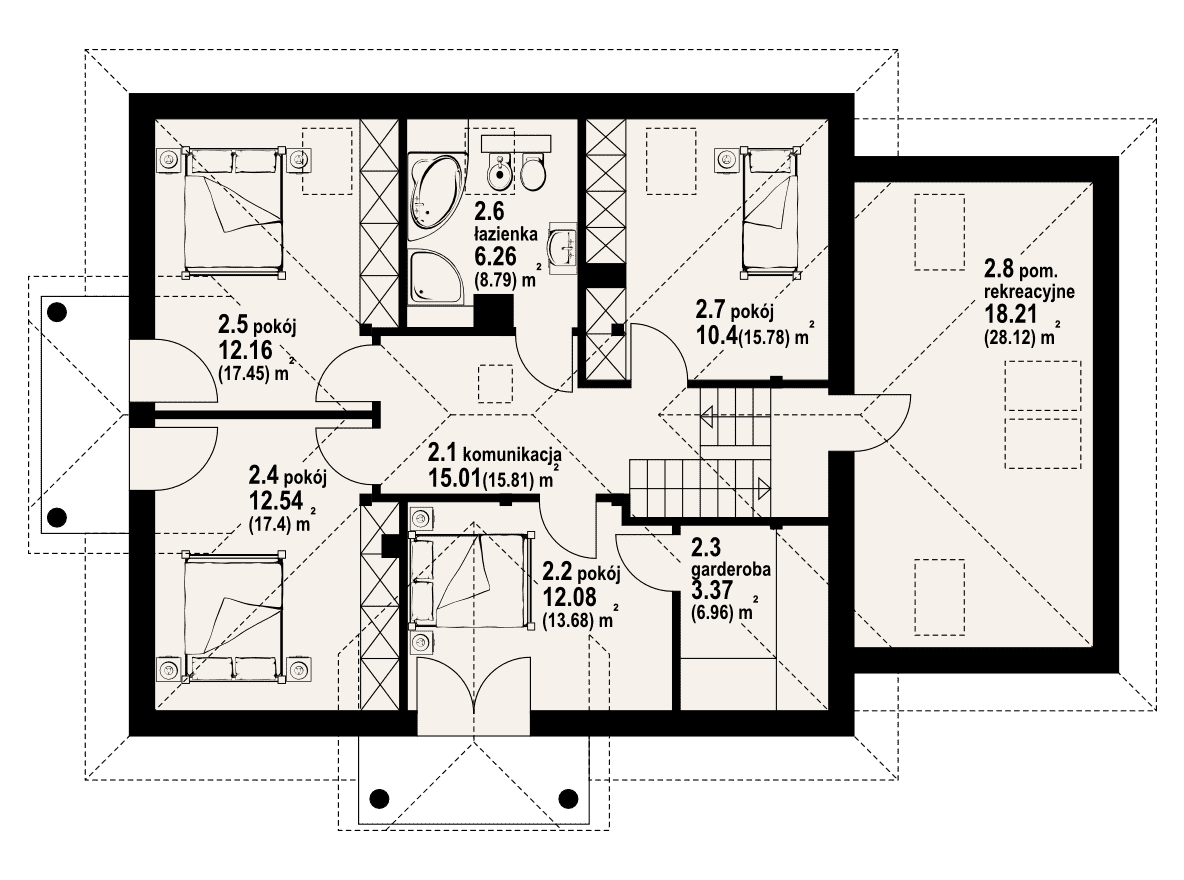

Poddasze

  • 2.1 - komunikacja15.01 m²
  • 2.2 - pokój12.08 m²
  • 2.3 - garderoba3.37 m²
  • 2.4 - pokój12.54 m²
  • 2.5 - pokój12.16 m²
  • 2.6 - łazienka6.26 m²
  • 2.7 - pokój10.4 m²
  • 2.8 - pom.rekreacyjne18.21 m²
Rzut projektu borków nowy g1 - Poddasze

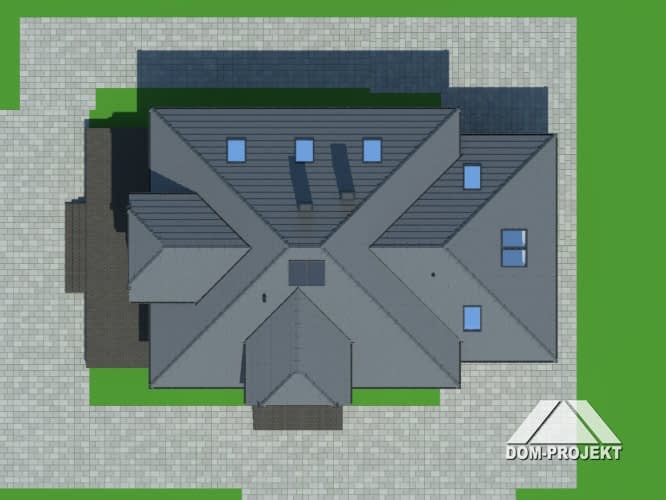

Sytuacja

Rzut projektu borków nowy g1 - Sytuacja

Dane techniczne

  • Powierzchnia użytkowa146.28 m²
  • Powierzchnia netto246.67 m²
  • Powierzchnia zabudowy151.74 m²
  • KominekTak
  • Liczba łazienek2
  • Liczba pokoi6
  • Powierzchnia dachu261 m²
  • Kubatura756.44 m³
  • Wysokość domu9.15 m
  • Minimalne wymiary działki24.54 x 18.9m
  • GarażJednostanowiskowy
  • Rodzaj dachuWielospadowy
  • Kąt nach. dachu40°

Instalacja grzewcza

  • Instalacja grzewczakomplet instalacji, kocioł na paliwo stałe lub kocioł gazowy, instalacja solarna

Zawartość projektu

Zamówiony u nas projekt gotowy otrzymacie Państwo w komplecie składającym się z trzech egzemplarzy projektu architektoniczno-budowlanego wykonanego zgodnie z przepisami Prawa budowlanego (Prawo budowlane - tekst jednolity, Dz. U. 2020 poz. 1333).

Część opisowa projektu architektoniczno-budowlanego składa się z:

  • opisu architektonicznego zawierającego m.in. opis przyjętych rozwiązań, zestawienia powierzchni (użytkowej, zabudowy, netto), kubatury oraz powierzchni poszczególnych pomieszczeń.

Część rysunkowa projektu architektoniczno-budowlanego składa się między innymi z:

  • rzutów kondygnacji użytkowych (parteru i jeśli występują: poddasza, piętra, piwnic),

  • rzutu dachu,

  • przekroi poprzecznych i ewentualnie podłużnych,

  • elewacji,

  • zestawienia stolarki okiennej i drzwiowej.

Ponadto projekt gotowy obejmuje trzy egzemplarze opracowań branżowych stanowiące części projektu technicznego, a mianowicie:

  • projekt konstrukcji,

  • projekt instalacji wodno-kanalizacyjnej,

  • projekt instalacji centralnego ogrzewania,

  • projekt instalacji gazowej (jeżeli występuje),

  • projekt instalacji elektrycznej i odgromowej.

Część opisowa projektu technicznego składa się z:

  • opisu konstrukcyjnego zawierającego m.in. opis materiałów, z których wykonane są elementy konstrukcyjne, obliczenia statyczne wraz z przyjętymi obciążeniami, zestawienia drewna konstrukcyjnego i zestawienie stali,
  • opisu instalacji centralnego ogrzewania, wod-kan, gazowej (jeżeli występuje), elektrycznej i odgromowej precyzującego przyjęte w tych branżach rozwiązania, sposób wykonania instalacji i zapotrzebowania na poszczególne media.

Część rysunkowa projektu technicznego składa się między innymi z:

  • rzutu fundamentów,
  • rzutów konstrukcyjnych poszczególnych kondygnacji,
  • rysunków niezbędnych elementów konstrukcyjnych, zbrojenia płyt oraz innych elementów żelbetowych,
  • rzutu więźby dachowej,
  • rzutów instalacji centralnego ogrzewania oraz schematu technologicznego kotłowni (jeżeli występują),
  • rzutów instalacji wod-kan,
  • rzutów oraz rozwinięcia instalacji gazowej (jeżeli występuje),
  • rzutów instalacji elektrycznej,
  • schematu tablicy TM,
  • rzutu instalacji odgromowej.

Do dokumentacji dołączone są projektowana charakterystyka energetyczna, kopie uprawnień oraz przynależności do izb zawodowych projektantów oraz standardowa zgoda na zmiany w projekcie. Komplet dokumentacji znajduje się w praktycznej i estetycznej teczce.

Dodatki

Bezpłatne dodatki

Gratis

Zestaw umów

Gratis

Zmiany w projekcie

Gratis

Tablica budowy

Gratis

Dziennik budowy

Płatne dodatki

Kosztorys budowlany

400 zł

Dodatkowy egzemplarz projektu

400 zł
