Projekt domu CASABLANCA szkielet drewniany

Name: CASABLANCA szkielet drewniany
Brand: PRO ARTE Arkadiusz Woch, Krzysztof Biodrowicz s.j.
SKU: casablanca-szkielet-drewniany
Price: 3500.00 PLN
Availability: InStock

CASABLANCA szkielet drewniany - wizualizacja 2

CASABLANCA szkielet drewniany - wizualizacja 3

CASABLANCA szkielet drewniany - wizualizacja 4

CASABLANCA szkielet drewniany - wizualizacja 5

CASABLANCA szkielet drewniany - wizualizacja 6

Autor projektu:PRO ARTE Arkadiusz Woch, Krzysztof Biodrowicz s.j.

Lustrzane odbicie

Dodaj do schowka

Gratis do projektów: zestaw umów, zgoda na zmiany w projekcie. Darmowa dostawa za 0 zł.

3 500 zł

Zadaj pytanie

Typ projektuWolnostojący
Powierzchnia użytkowa155.19 m²
Kondygnacjez poddaszem
GarażJednostanowiskowy
DachDwuspadowy
Kąt nach. dachu35°
Odbicie lustrzaneTak
Czas realizacjido 10 dni roboczych

Zobacz więcej >

Zadzwoń do konsultanta

502 503 202

Godziny pracy: Pon. - Pt.8:00 - 16:00

Opis

Konstrukcja

Projektowany budynek wykonany będzie w technologii lekkiego szkieletu drewnianego. Główną konstrukcję nośną stanowić będą: ławy, ściągi oraz słupy i wieńce zazbrojone konstrukcyjnie, podciągi i słupy stalowe, ściany nośne w szkielecie drewnianym spięte podwójnym oczepem, strop drewniany, dach wielospadowy oparty na więźbie o konstrukcji drewnianej w układzie płatwiowo - kleszczowym. Drewno użyte do wykonania elementów konstrukcyjnych budynku powinno być klasy co najmniej C-24 i wilgotności nie większej niż 18%.

Wysokość ściany kolankowej 0.99

Rzuty

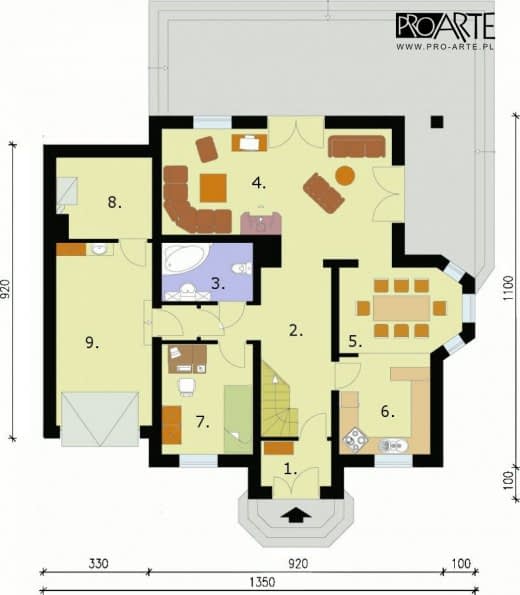

Rzut przyziemia

1 Wiatrołap3.54
2 Komunikacja17.78
3 Kuchnia9.29
4 Jadalnia10.59
5 Pokój dzienny28.26
6 Łazienka5.17
7 Pokój10.22
8 Garaż 18.41
9 Kotłownia7.58

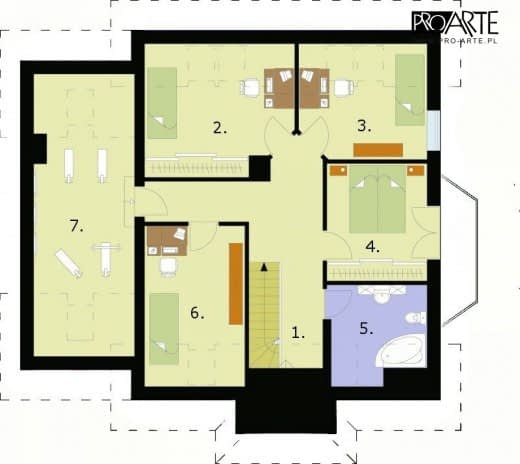

Rzut poddasza

1 Komunikacja14.34
2 Łazienka4.98
3 Pokój10.34
5 Pokój10.48
6 Pokój12.57
7 Pokój10.03
4 Pokój7.6

Dane techniczne

Powierzchnia użytkowa155.19 m²
Powierzchnia zabudowy131.96 m²
Liczba pokoi16
Kubatura803 m³
Wysokość domu8.29 m
PoddaszeUżytkowe
Minimalne wymiary działki21.5 x 20m
GarażJednostanowiskowy
Rodzaj dachuDwuspadowy
Kąt nach. dachu35°

Zawartość projektu

Projekty są dostępne w wersji książkowej, drukowanej w tak zwanym w nowym trybie 3 egzemplarze projektu architektoniczno-budowlanego oraz 3 egzemplarze projektu technicznego. Na życzenie przesyłamy rzuty i przekroje wersji podstawowych dokumentacji w formacie PDF

Każdy projekt architektoniczno-budowlany domu składa się z następujących części:
- strona tytułowa,
- oświadczenie
- część opisowa projektu architektoniczno-budowlanego,
- projektowana charakterystyka energetyczna z analizą,
- część rysunkowej projektu architektoniczno-budowlanego,
- zaświadczenia i uprawnienia.

Każdy projekt techniczny domu składa się z:
- strony tytułowej,
- oświadczenia,
- części opisowej projektu technicznego,
- części rysunkowej projektu technicznego,
- części konstrukcyjnej,
- zaświadczenia i uprawnień,
- zestawień drewna i stali,
-instalacji elektrycznej i odgromowej,
-instalacji sanitarnych, gazowych i centralnego ogrzewania.

Do projektu na życzenie dołączamy obliczenia statyczno-wytrzymałościowe.

Inwestor otrzymuje 3 opieczętowane sztuki projektu architektoniczno-budowlanego oraz 3 egzemplarze projektu technicznego tworzące komplet, każdy z plombą zabezpieczającą i oryginalnym hologramem biura.

Pierwszy egzemplarz tomu I zawiera zgodę in blanco na wszystkie zmiany wprowadzane do projektu po zakupie przez lokalnego wybranego na własną rękę przez Inwestora architekta adaptującego/kierownika budowy. Do teczki projektów dołączamy także zaświadczenia i aktualne wpisy do Izb autorów projektu oraz wpisy aktualne na czas sporządzenia projektu.
