- Typ projektuWolnostojący
- Powierzchnia użytkowa140 m²
- KondygnacjeParterowy
- GarażBez garażu
- DachDwuspadowy
- Kąt nach. dachu40°
- Odbicie lustrzaneTak
- Czas realizacjido 10 dni roboczych Zobacz więcej >
Opis
Zgodność z WT 2021 i Eurokodami
Ze względu na dostosowywanie projektu do standardu WT 2021, czas realizacji może się różnić od standardowego.
Skontaktuj się z nami aby poznać szczegóły dotyczące wybranego projektu.
Opis projektu

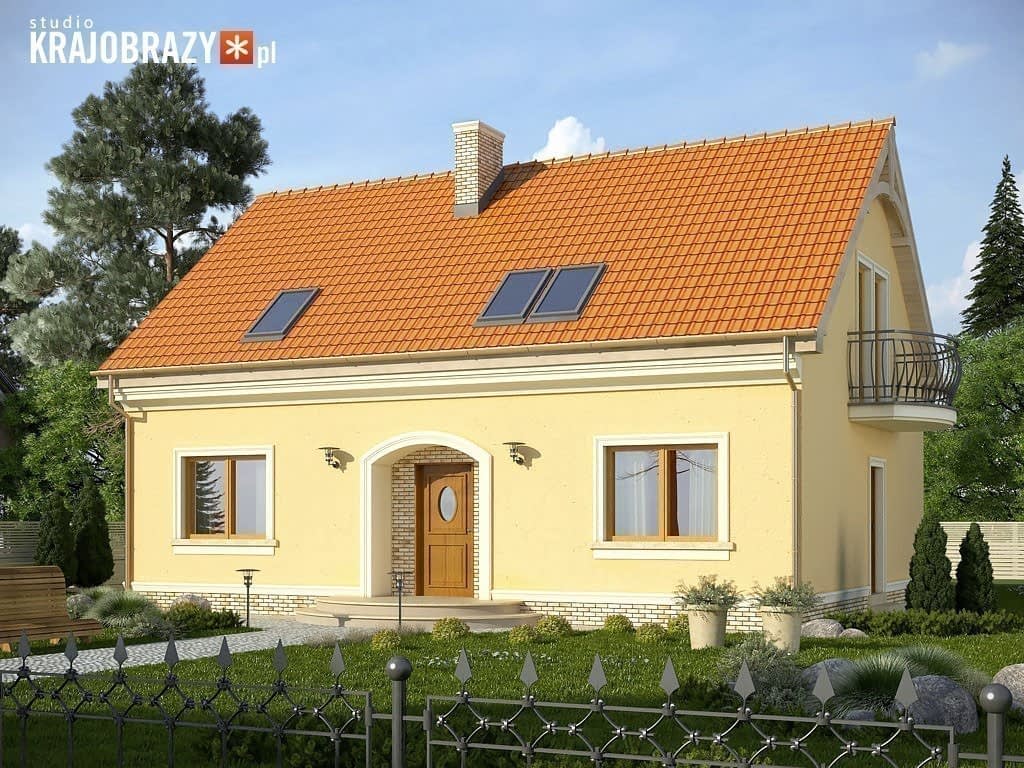

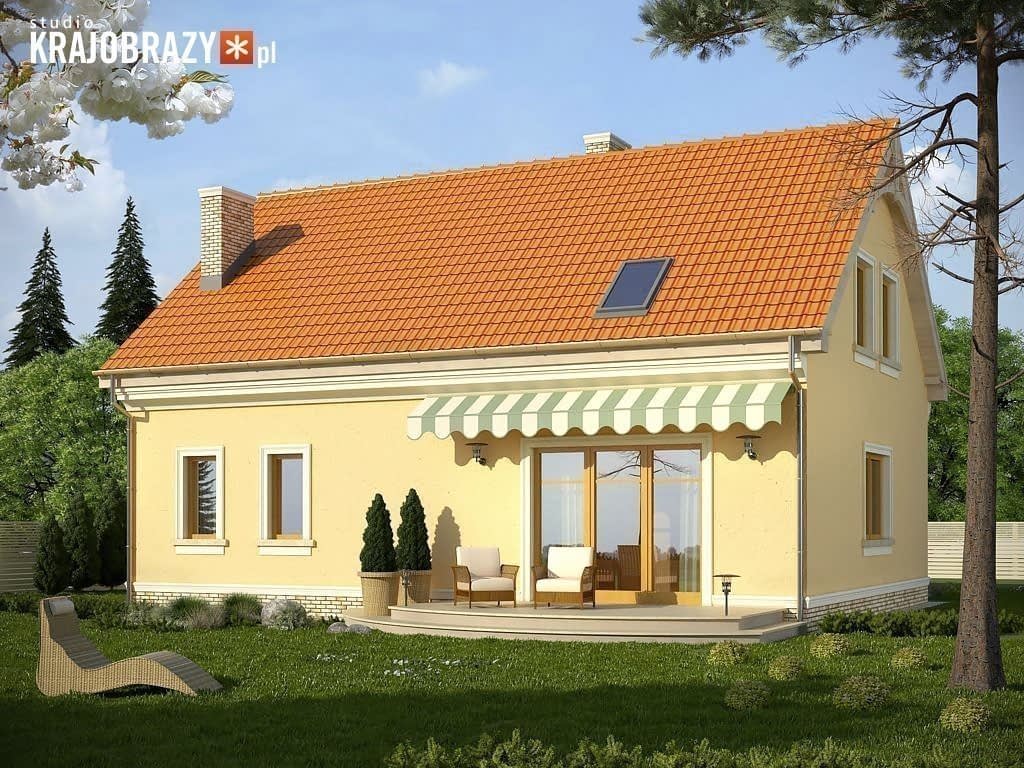

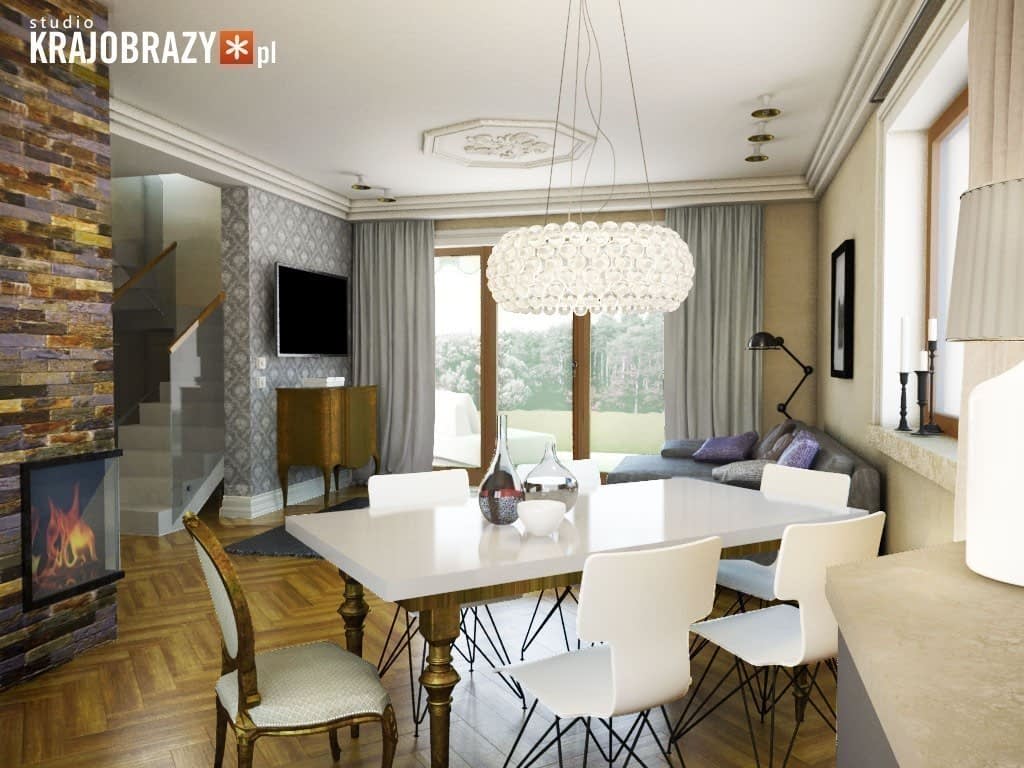

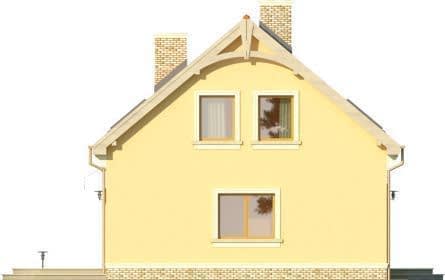

Projekt Cekin to średniej wielkości dom jednorodzinny bez garażu, kryty dachem dwuspadowym. Elewacje zaprojektowano klasycznie, uwagę przyciągają detale architektoniczne, takie jak opaski okienne, gzymsy. Sama bryła budynku jest natomiast zwarta. Dzięki temu dom nie będzie generował niepotrzebnych kosztów związanych z jego ogrzewaniem. Jedynie wejście do budynku zaprojektowano w podcieniu, dzięki czemu uzyskano zapraszającą strefę wejściową, dodatkowo podkreśloną innym materiałem elewacyjnym.Na parterze znalazł się przestronny salon połączony z kuchnią. Z kuchnni dostępna jest niewielka spiżarnia. Zaprojektowano również dodatkowy pokój, sąsiadującą z nim łazienkę oraz pomieszczenie gospodarcze. Na piętrze znalazły się trzy przestronne pokoje sypialne, w tym jeden z wyjściem na balkon oraz wydzieloną garderobą. Z holu dostępna jest również łazienka z wydzieloną pralnią. Projekt zamówić można w wariantach standard oraz lustro.Rzuty

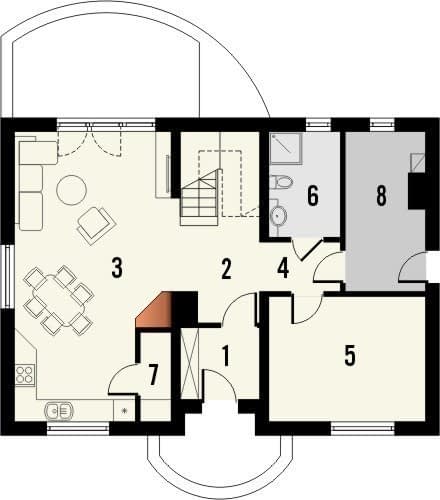

Parter
- 1. wiatrołap4.2
- 2. hall8.4
- 3. pokój dzienny z kuchnią31.6
- 4. hall 22.9
- 5. pokój14.4
- 6. łazienka5.6
- 7. spiżarka2

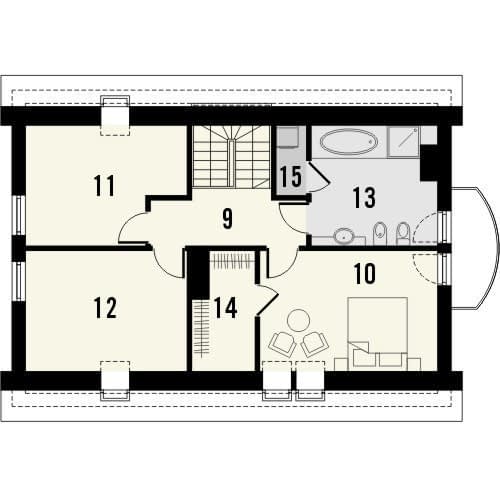

Piętro
- 9. hall8.3
- 10. pokój14
- 11. pokój11.2
- 12. pokój12.8
- 13. łazienka9.7
- 14. garderoba4.5
- 15. pralnia1.2

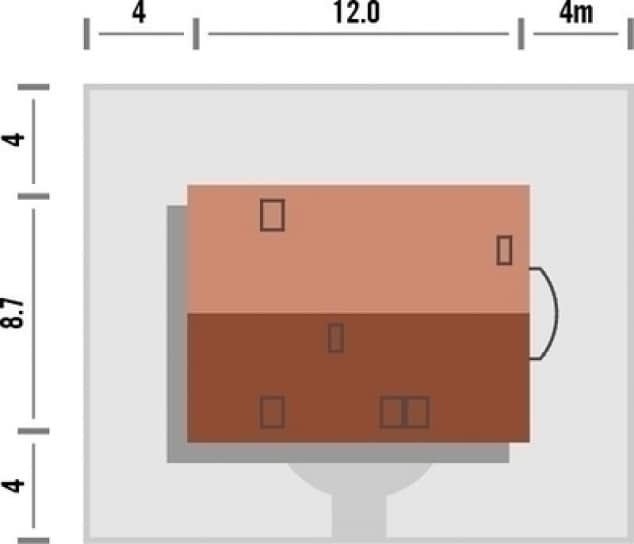

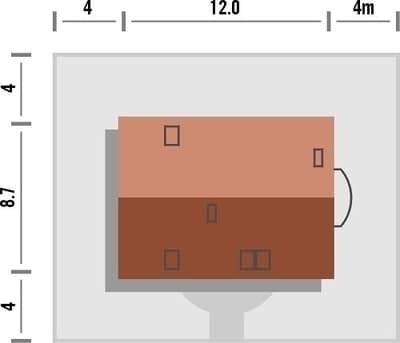

Rzut na działce
Dane techniczne
- Powierzchnia użytkowa140 m²
- Powierzchnia zabudowy104.4 m²
- Kubatura611 m³
- Wysokość domu8.13 m
- Minimalne wymiary działki20 x 16.7m
- GarażBez garażu
- Rodzaj dachuDwuspadowy
- Kąt nach. dachu40°
Instalacja grzewcza
- Instalacja opcjonalna
Zawartość projektu
Dokumentacja projektowa dostarczana jest Państwu w trzech identycznych egzemplarzach projektu architektoniczno-budowlanego służących do uzyskania pozwolenia na budowę jednego domu wraz z jednym, dwutomowym egzemplarzem projektu technicznego, który nie jest załączany do wniosku o pozwolenie na budowę i nie podlega urzędowemu zatwierdzeniu. Wszystkie projekty domów są zgodne z warunkami technicznymi WT 2021.
W projekcie architektoniczno-budowlanym opisane zostały podstawowe dane budynku, takie jak: zestawienie powierzchni pomieszczeń, warstwy budowlane, materiały wykończeniowe, dane dotyczące warunków ochrony przeciwpożarowej. Rysunki przedstawiają elewacje, rzuty fundamentów i wszystkich kondygnacji, rzut dachu oraz przekrój. Wykonane są w skali 1:100 za wyjątkiem przekrojów pokazanych w większej skali - 1:50.
Pierwszy tom projektu technicznego zawiera opis branż konstrukcyjnej, instalacji sanitarnych oraz wewnętrznych instalacji elektrycznych, a także charakterystykę energetyczną oraz analizę środowiskowo-ekonomiczną. Na rysunkach konstrukcyjnych pokazane są fundamenty wraz z przekrojami szczegółowymi oraz rzut konstrukcji i stropu, na którym zlokalizowane są wszystkie elementy z podaniem sposobu ich zbrojenia, więźba wraz z zestawieniem drewna oraz zestawienie stolarki otworowej. Projekt instalacji elektrycznych obejmuje rozdzielnicę budynku i lokalizację wszystkich gniazd wtykowych, źródeł światła i wyłączników, fotowoltaikę oraz schematy instalacji odgromowej. W części instalacji sanitarnych zawarte są rzuty kondygnacji z poszczególnymi instalacjami (w zakresie wewnętrznej instalacji wod.-kan, c.o., gazu i wentylacji mechanicznej z rekuperacją) oraz rozwinięcia. Drugi tom projektu technicznego stanowią obliczenia konstrukcyjne.
Darmowy zielony pakiet do projektu oznacza, że w tej samej cenie można otrzymać wariant z ogrzewaniem przy zastosowaniu ekologicznej pompy ciepła powietrze-woda i podłogówką we wszystkich pomieszczeniach, zamiast standardowego pieca gazowego zasilającego stalowe grzejniki płytowe.
Prosimy podczas składania zamówienia poinformować nas o wybranej opcji centralnego ogrzewania, która ma znaleźć się w dokumentacji.
Bezpłatna zgoda na zmiany na etapie adaptacji: do każdego z projektów wydajemy całkowicie bezpłatną zgodę na wprowadzenie praktycznie dowolnych zmian dopasowujących domek do indywidualnych wymagań inwestora. Radzimy jednak bezwzględnie wprowadzić je jeszcze przed uzyskaniem pozwolenia na budowę i przy udziale adaptujących też inne branże, nie tylko architekturę. Szczególne polecany jest udział konstruktora, jeżeli zmieniane są poszczególne elementy konstrukcyjne lub wręcz cały schemat konstrukcji. Prosimy nie zapomnieć o podaniu planowanych zmian podczas składania zamówienia na projekt, ale można też o zgodę wystąpić w dowolnym terminie już po jego zakupie.
Dodatki
Bezpłatne dodatki
GratisZestaw umów
GratisZmiany w projekcie
GratisZielony pakiet z pompą ciepła
GratisTablica budowy
GratisDziennik budowy
