- Typ projektuWolnostojący
- StylDworkowy
- Powierzchnia użytkowa204.15 m²
- KondygnacjeParterowy, z poddaszem, z piwnicą
- GarażBez garażu
- DachCzterospadowy
- Kąt nach. dachu37°
- Odbicie lustrzaneTak
- Czas realizacjimax. czas realizacji 10 dni Zobacz więcej >
Opis
Zgodność z WT 2021 i Eurokodami
Ze względu na dostosowywanie projektu do standardu WT 2021, czas realizacji może się różnić od standardowego.
Skontaktuj się z nami aby poznać szczegóły dotyczące wybranego projektu.
Opis projektu

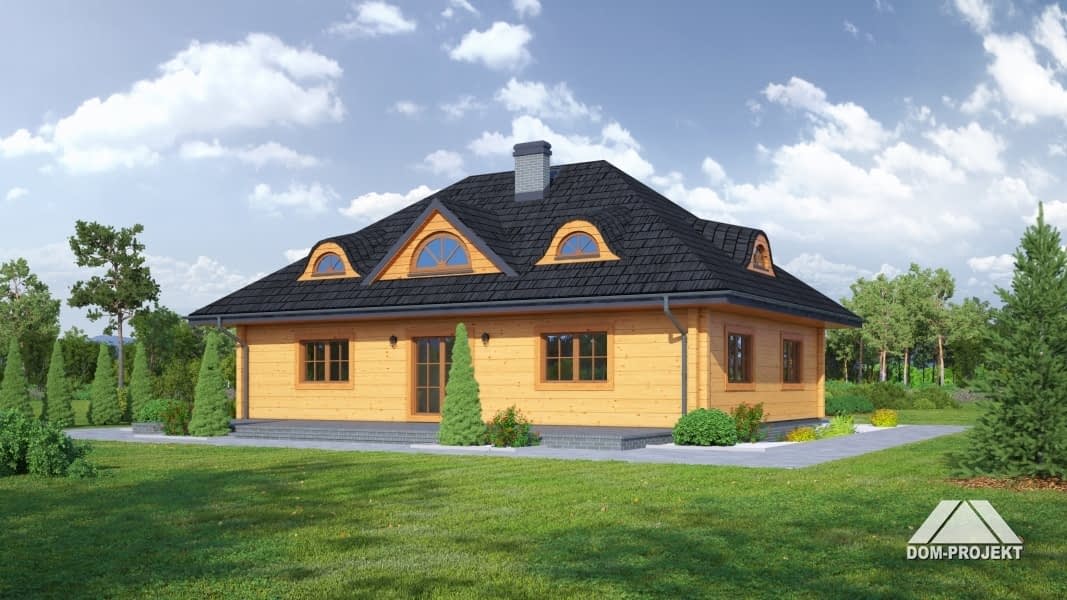

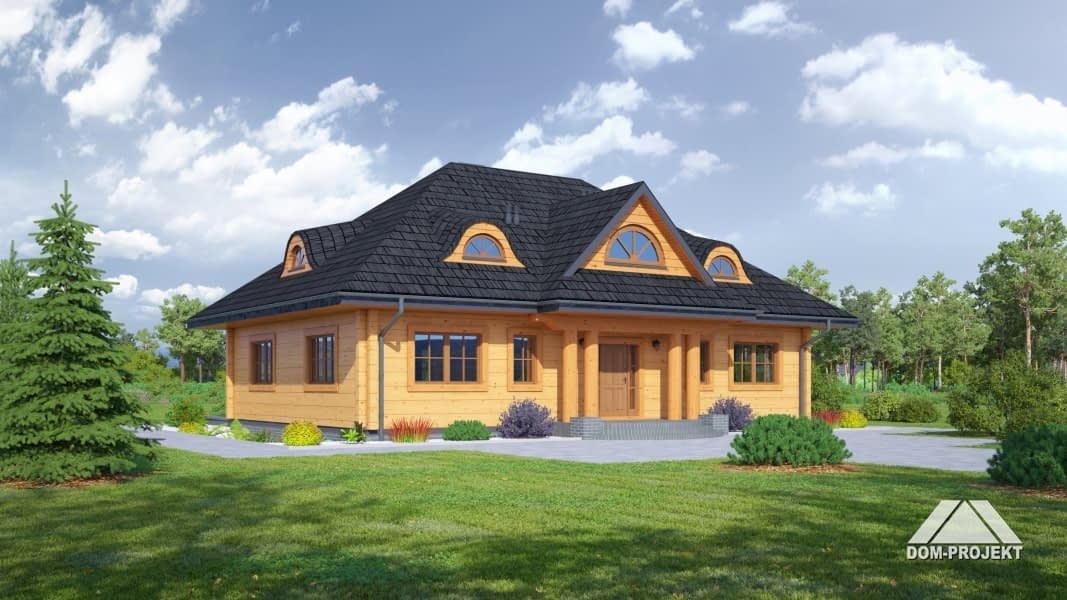

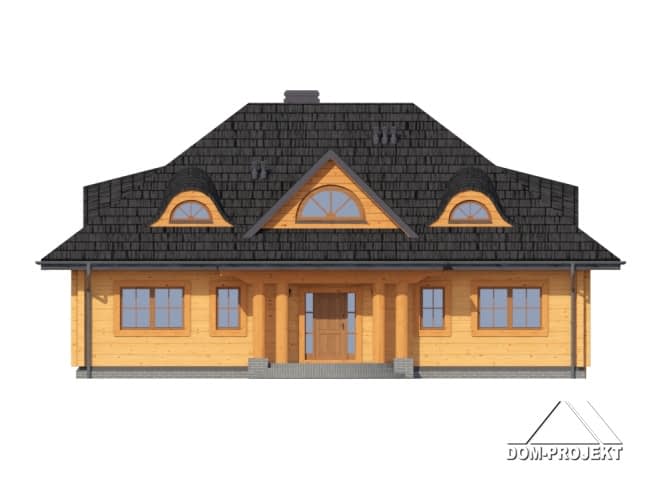

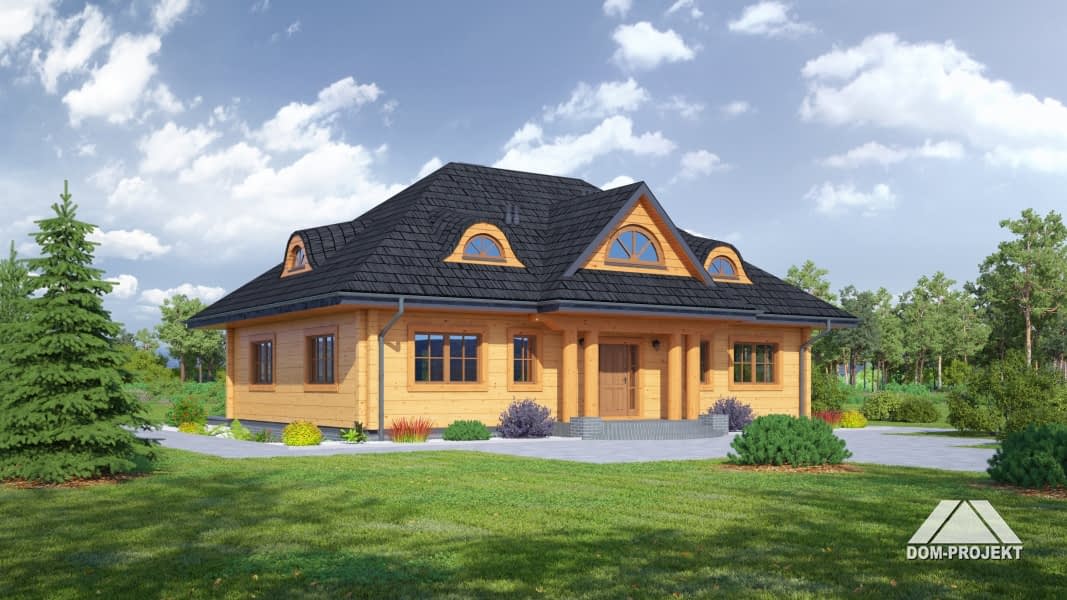

Podpiwniczony dom z bali drewnianych. Duży salon z aneksem kuchennym, kominkiem, wyjściem na taras. Dwa pokoje, łazienka, spiżarka, wiatrołap i komunikacja. Na poddaszu cztery pokoje, łazienka, garderoba i komunikacja. W piwnicach kotłownia, sauna, piwnica, pomieszczenie gospodarcze i komunikacja.Rzuty

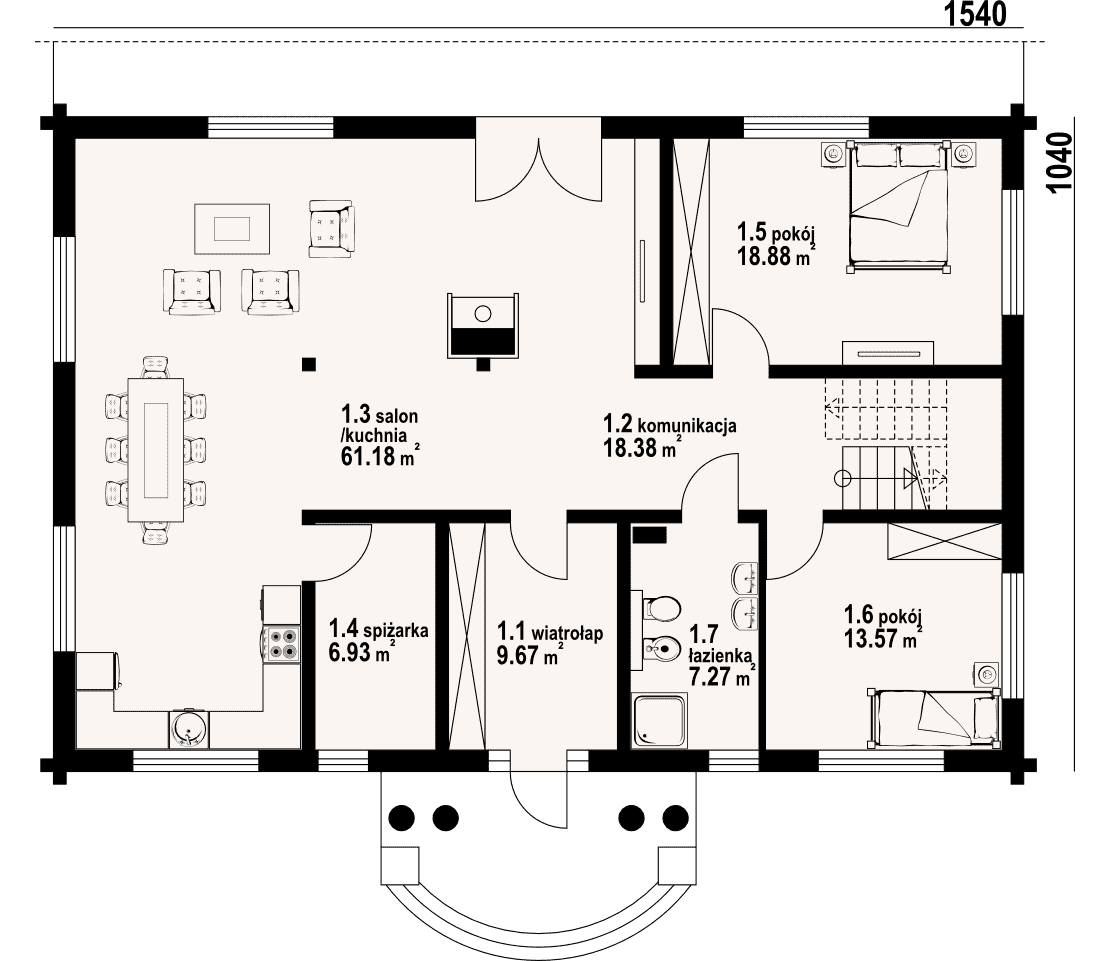

Parter
- 1.1 - wiatrołap9.67 m²
- 1.2 - komunikacja18.38 m²
- 1.3 - kuchnia, salon61.18 m²
- 1.4 - spiżarka6.93 m²
- 1.5 - pokój18.88 m²
- 1.6 - pokój13.57 m²
- 1.7 - łazienka7.27 m²

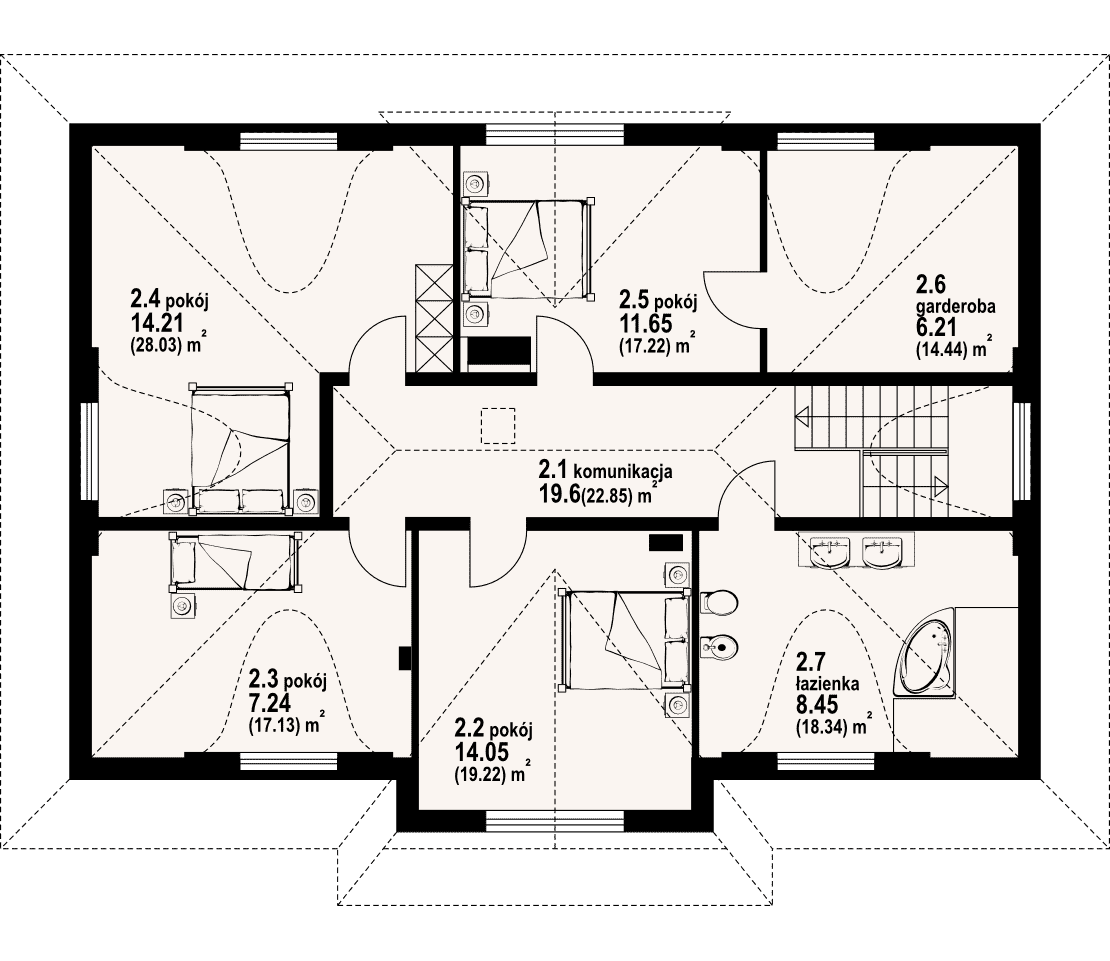

Poddasze
- 2.1 - komunikacja19.6 m²
- 2.2 - pokój14.05 m²
- 2.3 - pokój7.24 m²
- 2.4 - pokój14.21 m²
- 2.5 - pokój11.65 m²
- 2.6 - garderoba6.21 m²
- 2.7 - łazienka8.45 m²

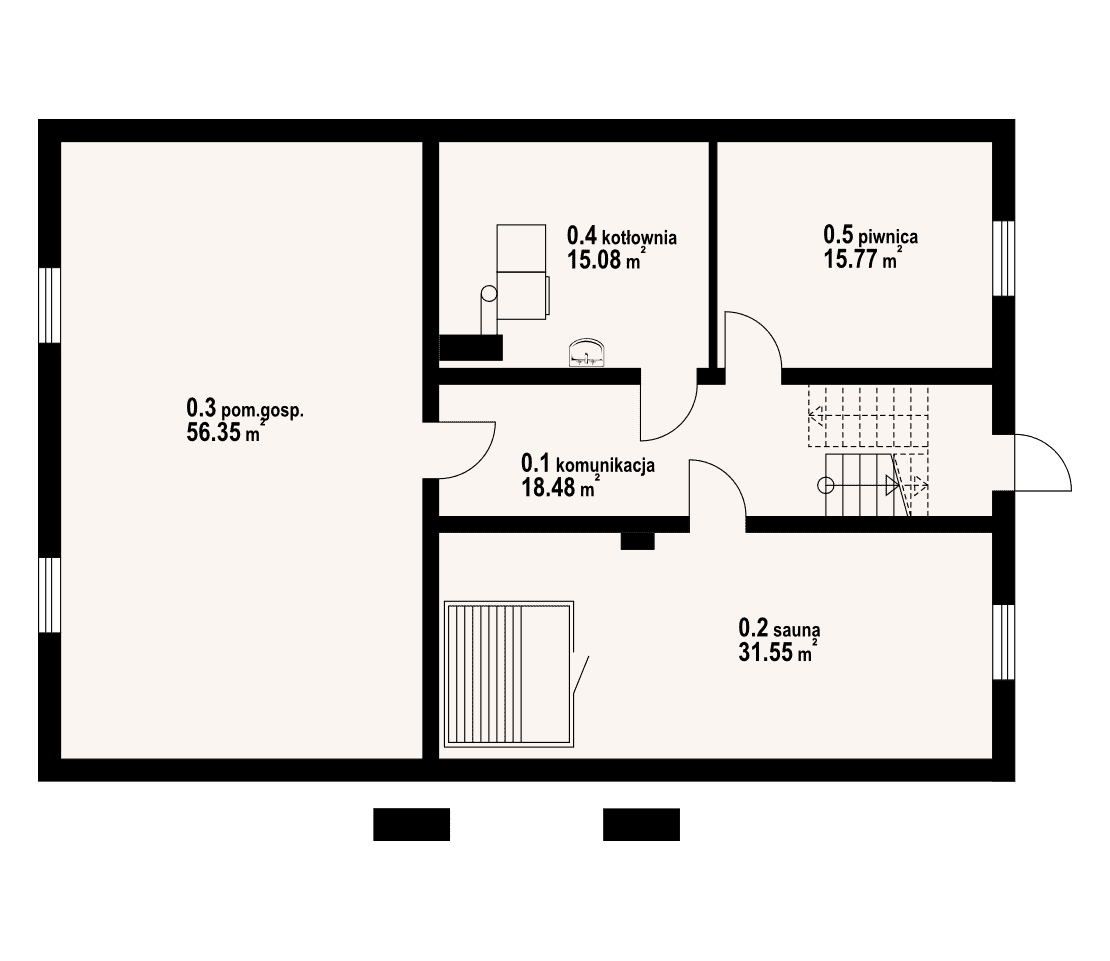

Piwnica
- 0.1 - komunikacja18.48 m²
- 0.2 - sauna31.55 m²
- 0.3 - pom.gosp.56.35 m²
- 0.4 - kotłownia15.08 m²
- 0.5 - piwnica15.77 m²

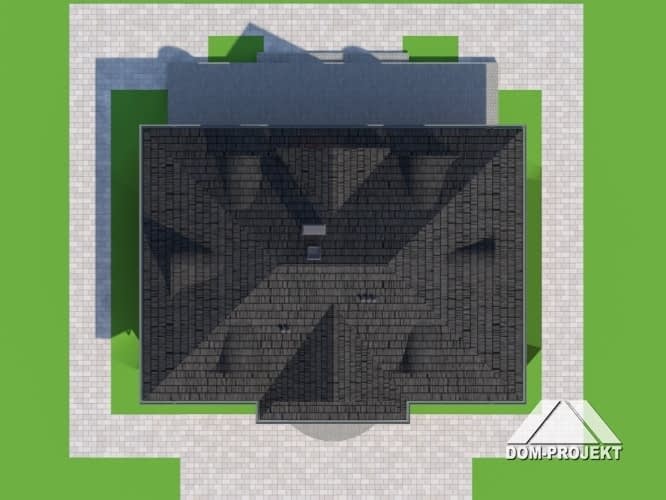

Sytuacja
Dane techniczne
- Powierzchnia użytkowa204.15 m²
- Powierzchnia netto410.34 m²
- Powierzchnia zabudowy162.75 m²
- KominekTak
- Liczba łazienek2
- Liczba pokoi7
- Powierzchnia dachu299.87 m²
- Kubatura998.12 m³
- Wysokość domu8.52 m
- Minimalne wymiary działki23.4 x 19.42m
- GarażBez garażu
- Rodzaj dachuCzterospadowy
- Kąt nach. dachu37°
Instalacja grzewcza
- Instalacja grzewczakomplet instalacji, kocioł na paliwo stałe lub kocioł gazowy
Zawartość projektu
Zamówiony u nas projekt gotowy otrzymacie Państwo w komplecie składającym się z trzech egzemplarzy projektu architektoniczno-budowlanego wykonanego zgodnie z przepisami Prawa budowlanego (Prawo budowlane - tekst jednolity, Dz. U. 2020 poz. 1333).
Część opisowa projektu architektoniczno-budowlanego składa się z:
opisu architektonicznego zawierającego m.in. opis przyjętych rozwiązań, zestawienia powierzchni (użytkowej, zabudowy, netto), kubatury oraz powierzchni poszczególnych pomieszczeń.
Część rysunkowa projektu architektoniczno-budowlanego składa się między innymi z:
rzutów kondygnacji użytkowych (parteru i jeśli występują: poddasza, piętra, piwnic),
rzutu dachu,
przekroi poprzecznych i ewentualnie podłużnych,
elewacji,
zestawienia stolarki okiennej i drzwiowej.
Ponadto projekt gotowy obejmuje trzy egzemplarze opracowań branżowych stanowiące części projektu technicznego, a mianowicie:
projekt konstrukcji,
projekt instalacji wodno-kanalizacyjnej,
projekt instalacji centralnego ogrzewania,
projekt instalacji gazowej (jeżeli występuje),
projekt instalacji elektrycznej i odgromowej.
Część opisowa projektu technicznego składa się z:
- opisu konstrukcyjnego zawierającego m.in. opis materiałów, z których wykonane są elementy konstrukcyjne, obliczenia statyczne wraz z przyjętymi obciążeniami, zestawienia drewna konstrukcyjnego i zestawienie stali,
- opisu instalacji centralnego ogrzewania, wod-kan, gazowej (jeżeli występuje), elektrycznej i odgromowej precyzującego przyjęte w tych branżach rozwiązania, sposób wykonania instalacji i zapotrzebowania na poszczególne media.
Część rysunkowa projektu technicznego składa się między innymi z:
- rzutu fundamentów,
- rzutów konstrukcyjnych poszczególnych kondygnacji,
- rysunków niezbędnych elementów konstrukcyjnych, zbrojenia płyt oraz innych elementów żelbetowych,
- rzutu więźby dachowej,
- rzutów instalacji centralnego ogrzewania oraz schematu technologicznego kotłowni (jeżeli występują),
- rzutów instalacji wod-kan,
- rzutów oraz rozwinięcia instalacji gazowej (jeżeli występuje),
- rzutów instalacji elektrycznej,
- schematu tablicy TM,
- rzutu instalacji odgromowej.
Do dokumentacji dołączone są projektowana charakterystyka energetyczna, kopie uprawnień oraz przynależności do izb zawodowych projektantów oraz standardowa zgoda na zmiany w projekcie. Komplet dokumentacji znajduje się w praktycznej i estetycznej teczce.
