- Typ projektuWolnostojący
- StylDworkowy
- Powierzchnia użytkowa150.03 m²
- KondygnacjeParterowy, z poddaszem, z piwnicą
- GarażBez garażu
- DachWielospadowy
- Kąt nach. dachu40°
- Odbicie lustrzaneTak
- Czas realizacjimax. czas realizacji 10 dni Zobacz więcej >
Opis
Zgodność z WT 2021 i Eurokodami
Ze względu na dostosowywanie projektu do standardu WT 2021, czas realizacji może się różnić od standardowego.
Skontaktuj się z nami aby poznać szczegóły dotyczące wybranego projektu.
Opis projektu

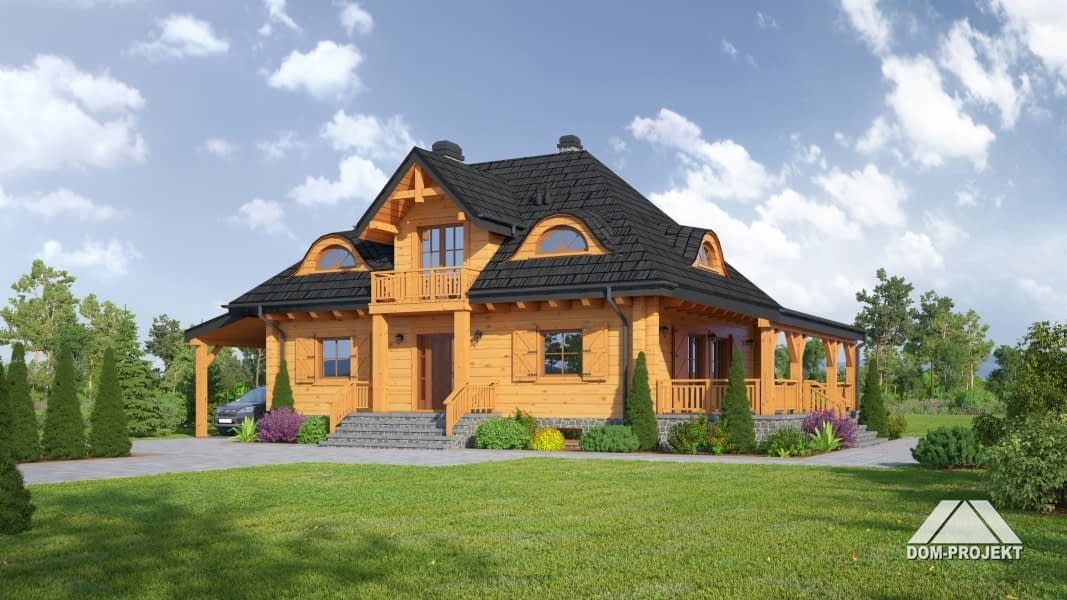

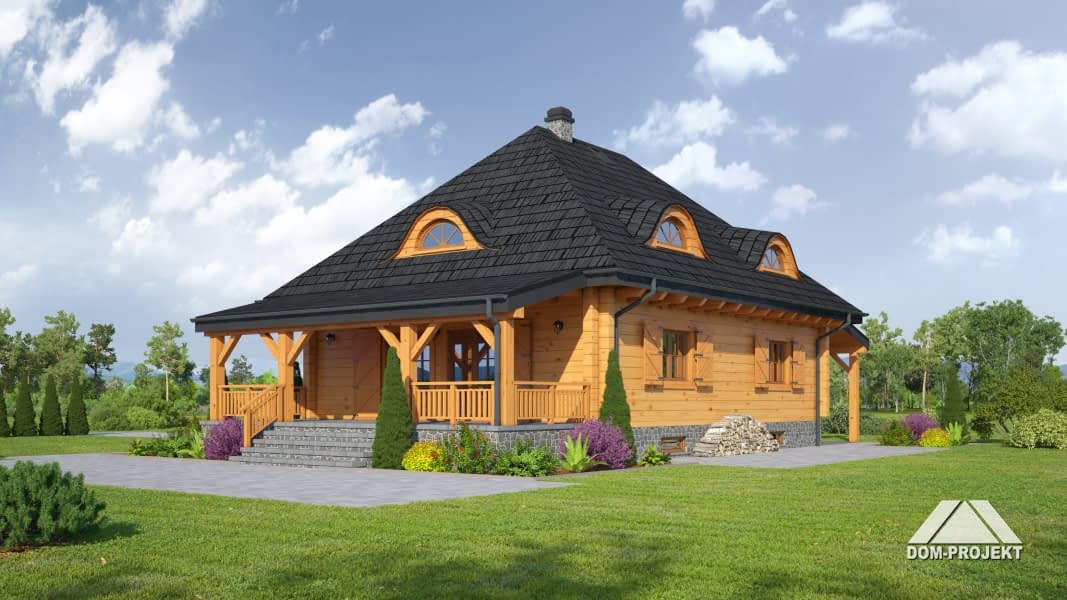

Dom z bali drewnianych. Duży salon z aneksem kuchennym, kominkiem i wyjściem na zadaszony taras. Pokój, łazienka, wiatrołap, komunikacja i spiżarka. Na poddaszu trzy pokoje, antresola, łazienka i komunikacja. W piwnicach: kotłownia, łazienka gospodarcza, suszarnia i piwnica.Rzuty

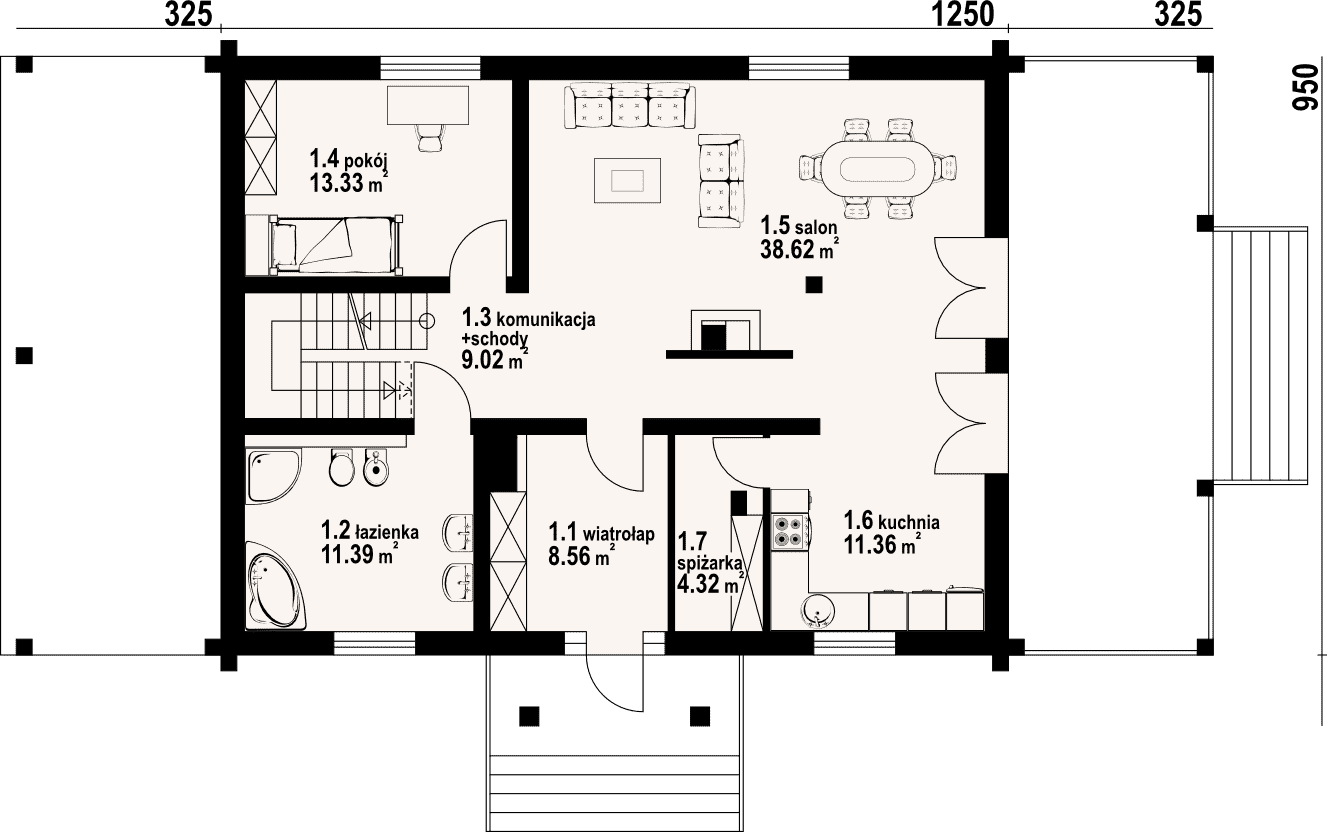

Parter
- 1.1 - wiatrołap8.56 m²
- 1.2 - łazienka11.39 m²
- 1.3 - komunikacja9.02 m²
- 1.4 - pokój13.33 m²
- 1.5 - salon38.62 m²
- 1.6 - kuchnia11.36 m²
- 1.7 - spiżarka4.32 m²

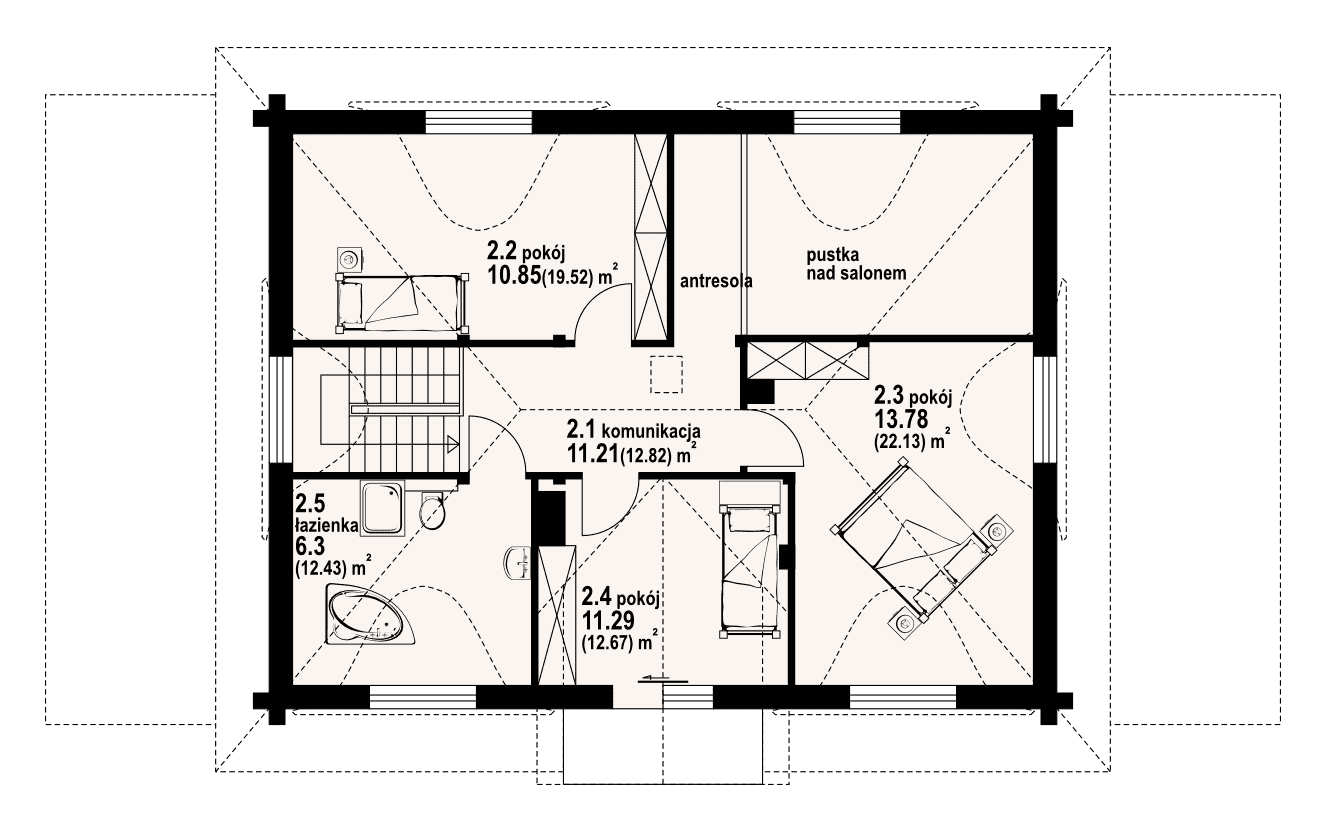

Poddasze
- 2.1 - komunikacja11.21 m²
- 2.2 - pokój10.85 m²
- 2.3 - pokój13.78 m²
- 2.4 - pokój11.29 m²
- 2.5 - łazienka6.3 m²

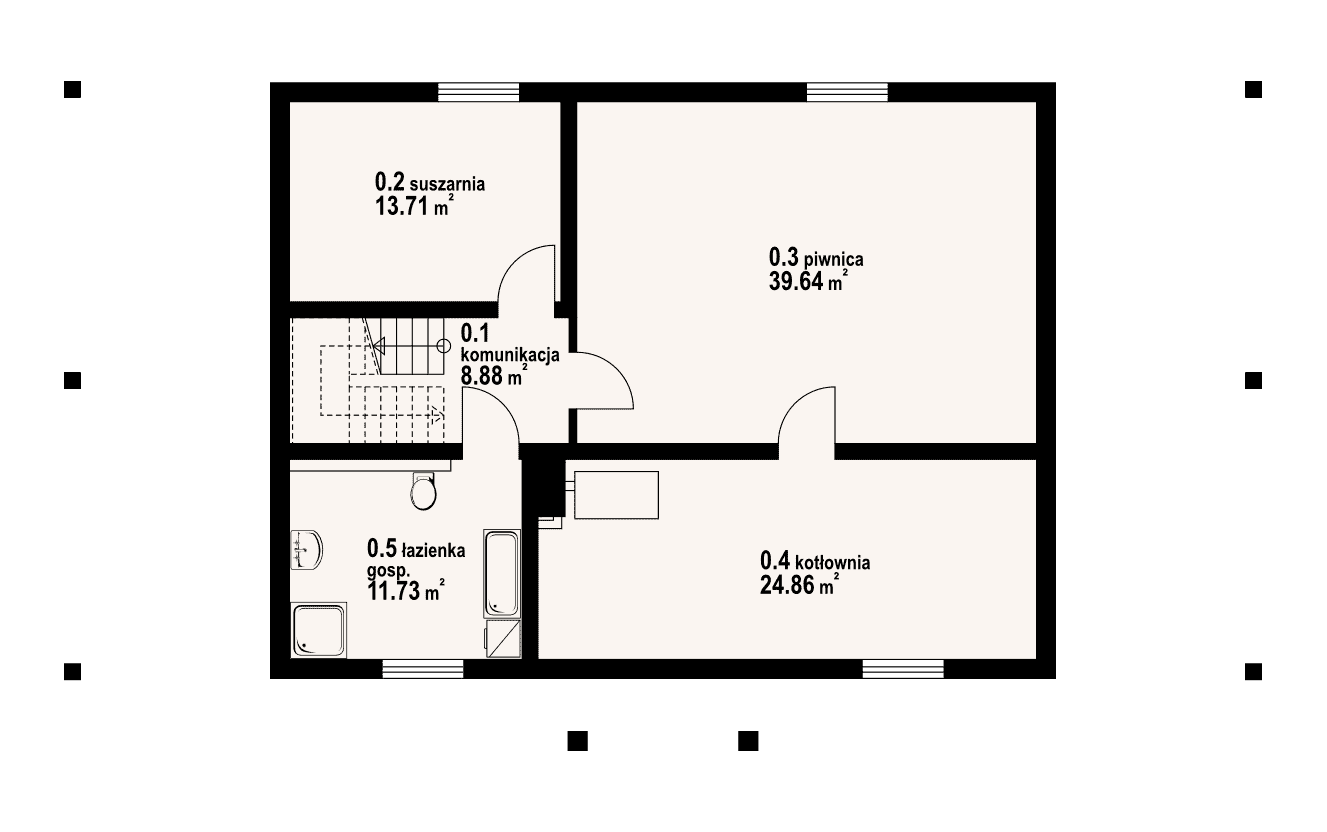

Piwnica
- 0.1 - komunikacja8.88 m²
- 0.2 - suszarnia13.71 m²
- 0.3 - piwnica39.64 m²
- 0.4 - kotłownia24.86 m²
- 0.5 - łazienka11.73 m²

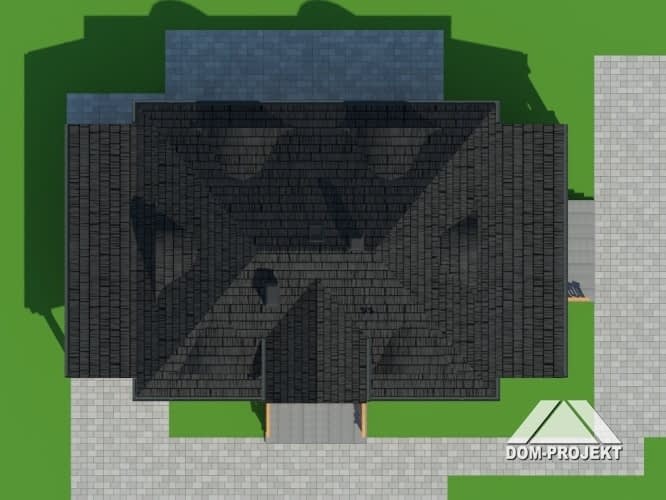

Sytuacja
Dane techniczne
- Powierzchnia użytkowa150.03 m²
- Powierzchnia netto274.99 m²
- Powierzchnia zabudowy119.28 m²
- KominekTak
- Liczba łazienek3
- Liczba pokoi5
- Powierzchnia dachu280.28 m²
- Kubatura981 m³
- Wysokość domu9.16 m
- Minimalne wymiary działki22.5 x 17.5m
- GarażBez garażu
- Rodzaj dachuWielospadowy
- Kąt nach. dachu40°
Instalacja grzewcza
- Instalacja grzewczakomplet instalacji, kocioł na paliwo stałe lub kocioł gazowy
Zawartość projektu
Zamówiony u nas projekt gotowy otrzymacie Państwo w komplecie składającym się z trzech egzemplarzy projektu architektoniczno-budowlanego wykonanego zgodnie z przepisami Prawa budowlanego (Prawo budowlane - tekst jednolity, Dz. U. 2020 poz. 1333).
Część opisowa projektu architektoniczno-budowlanego składa się z:
opisu architektonicznego zawierającego m.in. opis przyjętych rozwiązań, zestawienia powierzchni (użytkowej, zabudowy, netto), kubatury oraz powierzchni poszczególnych pomieszczeń.
Część rysunkowa projektu architektoniczno-budowlanego składa się między innymi z:
rzutów kondygnacji użytkowych (parteru i jeśli występują: poddasza, piętra, piwnic),
rzutu dachu,
przekroi poprzecznych i ewentualnie podłużnych,
elewacji,
zestawienia stolarki okiennej i drzwiowej.
Ponadto projekt gotowy obejmuje trzy egzemplarze opracowań branżowych stanowiące części projektu technicznego, a mianowicie:
projekt konstrukcji,
projekt instalacji wodno-kanalizacyjnej,
projekt instalacji centralnego ogrzewania,
projekt instalacji gazowej (jeżeli występuje),
projekt instalacji elektrycznej i odgromowej.
Część opisowa projektu technicznego składa się z:
- opisu konstrukcyjnego zawierającego m.in. opis materiałów, z których wykonane są elementy konstrukcyjne, obliczenia statyczne wraz z przyjętymi obciążeniami, zestawienia drewna konstrukcyjnego i zestawienie stali,
- opisu instalacji centralnego ogrzewania, wod-kan, gazowej (jeżeli występuje), elektrycznej i odgromowej precyzującego przyjęte w tych branżach rozwiązania, sposób wykonania instalacji i zapotrzebowania na poszczególne media.
Część rysunkowa projektu technicznego składa się między innymi z:
- rzutu fundamentów,
- rzutów konstrukcyjnych poszczególnych kondygnacji,
- rysunków niezbędnych elementów konstrukcyjnych, zbrojenia płyt oraz innych elementów żelbetowych,
- rzutu więźby dachowej,
- rzutów instalacji centralnego ogrzewania oraz schematu technologicznego kotłowni (jeżeli występują),
- rzutów instalacji wod-kan,
- rzutów oraz rozwinięcia instalacji gazowej (jeżeli występuje),
- rzutów instalacji elektrycznej,
- schematu tablicy TM,
- rzutu instalacji odgromowej.
Do dokumentacji dołączone są projektowana charakterystyka energetyczna, kopie uprawnień oraz przynależności do izb zawodowych projektantów oraz standardowa zgoda na zmiany w projekcie. Komplet dokumentacji znajduje się w praktycznej i estetycznej teczce.
