chmielniki małe dw 65

5 799 zł

Projekt domu chmielniki małe dw 65

Autor projektu:DOM-PROJEKT
Gratis do projektów: zestaw umów, zgoda na zmiany w projekcie. Darmowa dostawa za 0 zł.
5 799 zł
Zadaj pytanie
  • Typ projektuWolnostojący
  • Powierzchnia użytkowa147.38 m²
  • KondygnacjeParterowy, z poddaszem, z piwnicą
  • GarażJednostanowiskowy
  • DachCzterospadowy
  • Kąt nach. dachu40°
  • Odbicie lustrzaneTak
  • Czas realizacjimax. czas realizacji 10 dni
  • Zobacz więcej >

Zadzwoń do konsultanta

Godziny pracy: Pon. - Pt.8:00 - 16:00

Opis

Zgodność z WT 2021 i Eurokodami

Ze względu na dostosowywanie projektu do standardu WT 2021, czas realizacji może się różnić od standardowego.

Skontaktuj się z nami aby poznać szczegóły dotyczące wybranego projektu.

Opis projektu

Dom z bali drewnianych. Duży salon z kominkiem i wyjściem na taras.Duża kuchnia. Pokój, łazienka, wc, komunikacja, wiatrołap, garaż i kotłownia. Na poddaszu trzy pokoje, dwie łazienki, antresola, komunikacja i balkon. W piwnicach dwie piwnice i komunikacja.

Rzuty

Parter

  • 1.1 - wiatrołap6.4 m²
  • 1.2 - komunikacja11.74 m²
  • 1.3 - salon26.37 m²
  • 1.4 - kuchnia18.08 m²
  • 1.5 - pokój12.66 m²
  • 1.6 - komunikacja1.93 m²
  • 1.7 - wc2.34 m²
  • 1.8 - łazienka7.94 m²
  • 1.9 - kotłownia8.97 m²
  • 1.1 - garaż22.64 m²

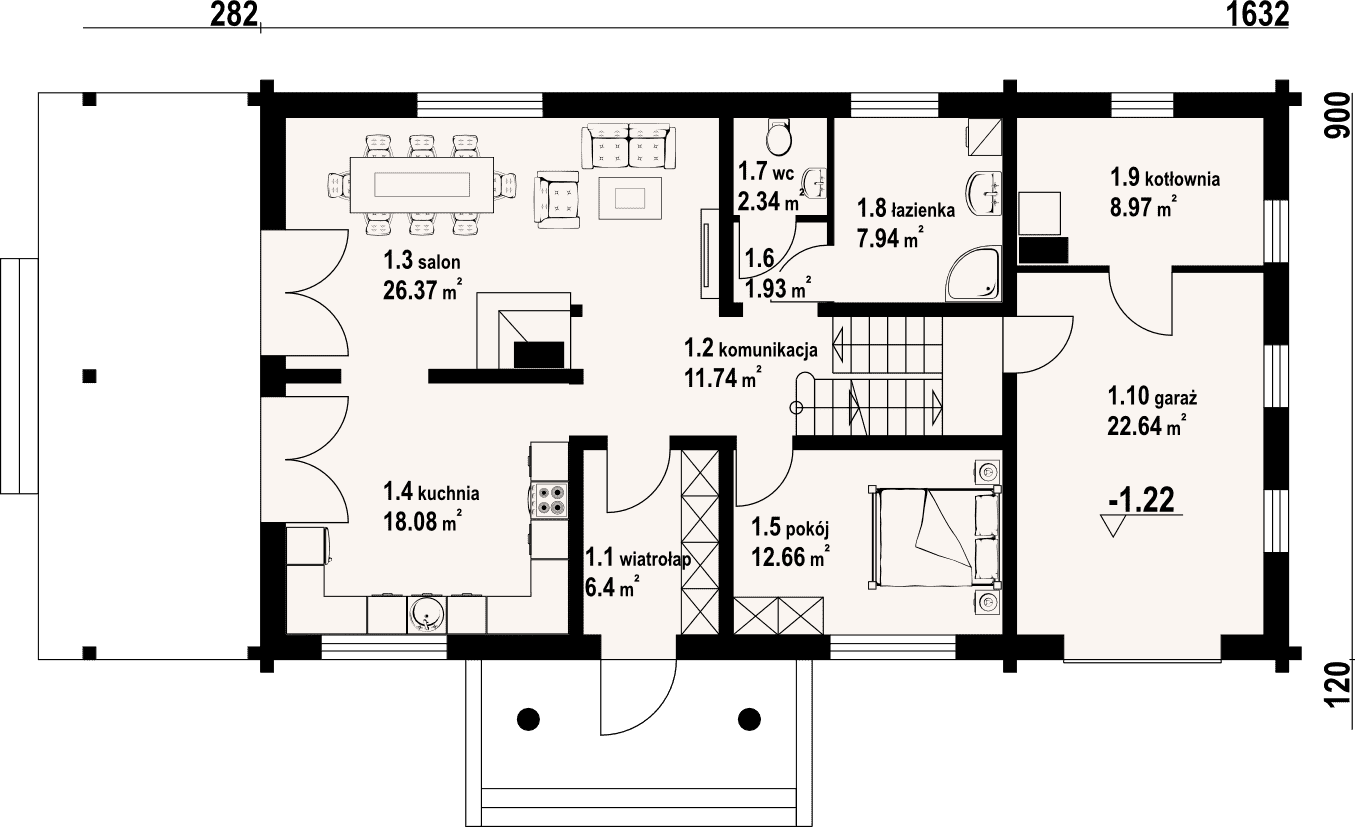

Rzut projektu chmielniki małe dw 65 - Parter

Poddasze

  • 2.1 - komunikacja12.19 m²
  • 2.2 - pokój10.82 m²
  • 2.3 - pokój10.48 m²
  • 2.4 - łazienka3.51 m²
  • 2.5 - łazienka6.5 m²
  • 2.6 - pokój16.44 m²

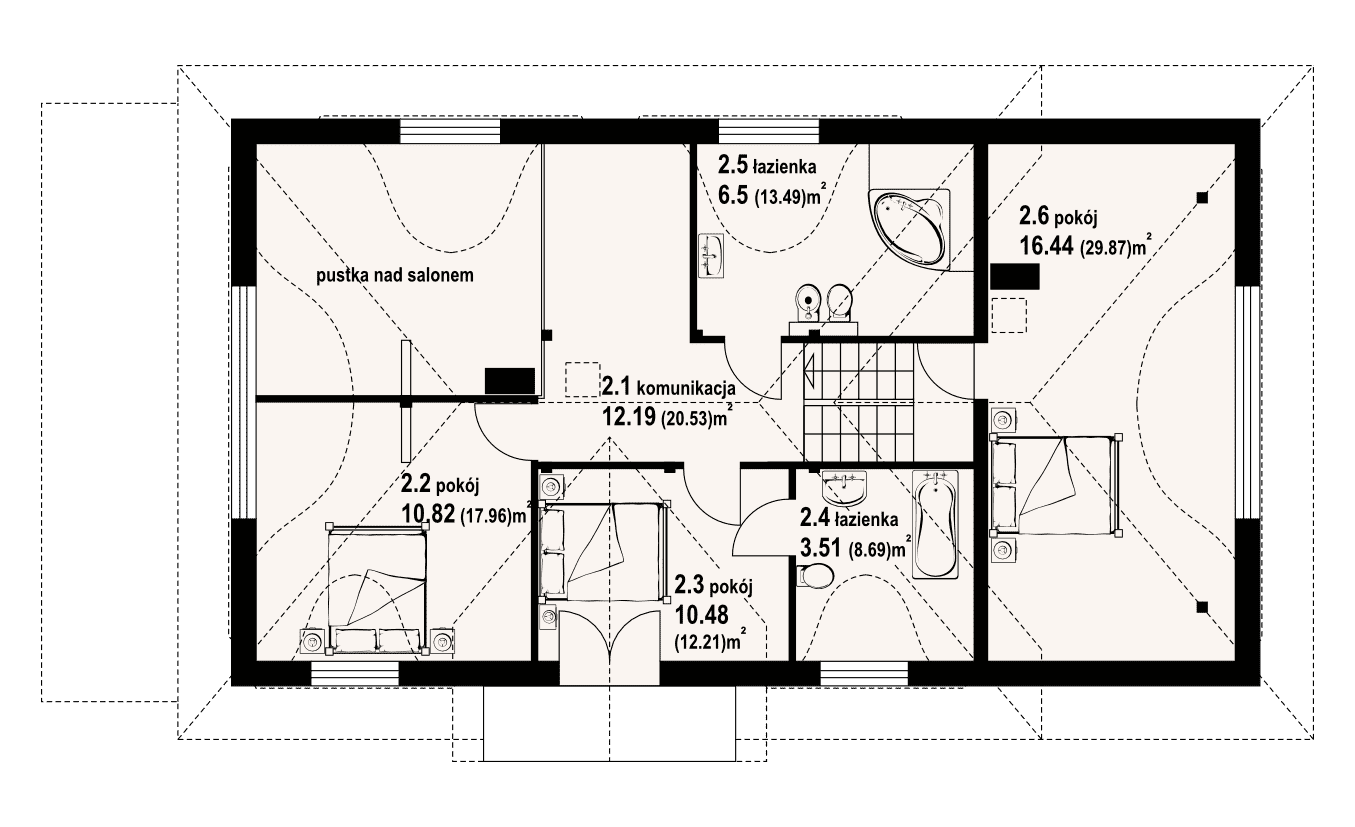

Rzut projektu chmielniki małe dw 65 - Poddasze

Piwnica

  • 0.1 - komunikacja12.6 m²
  • 0.2 - piwnica12.9 m²
  • 0.3 - piwnica26.4 m²

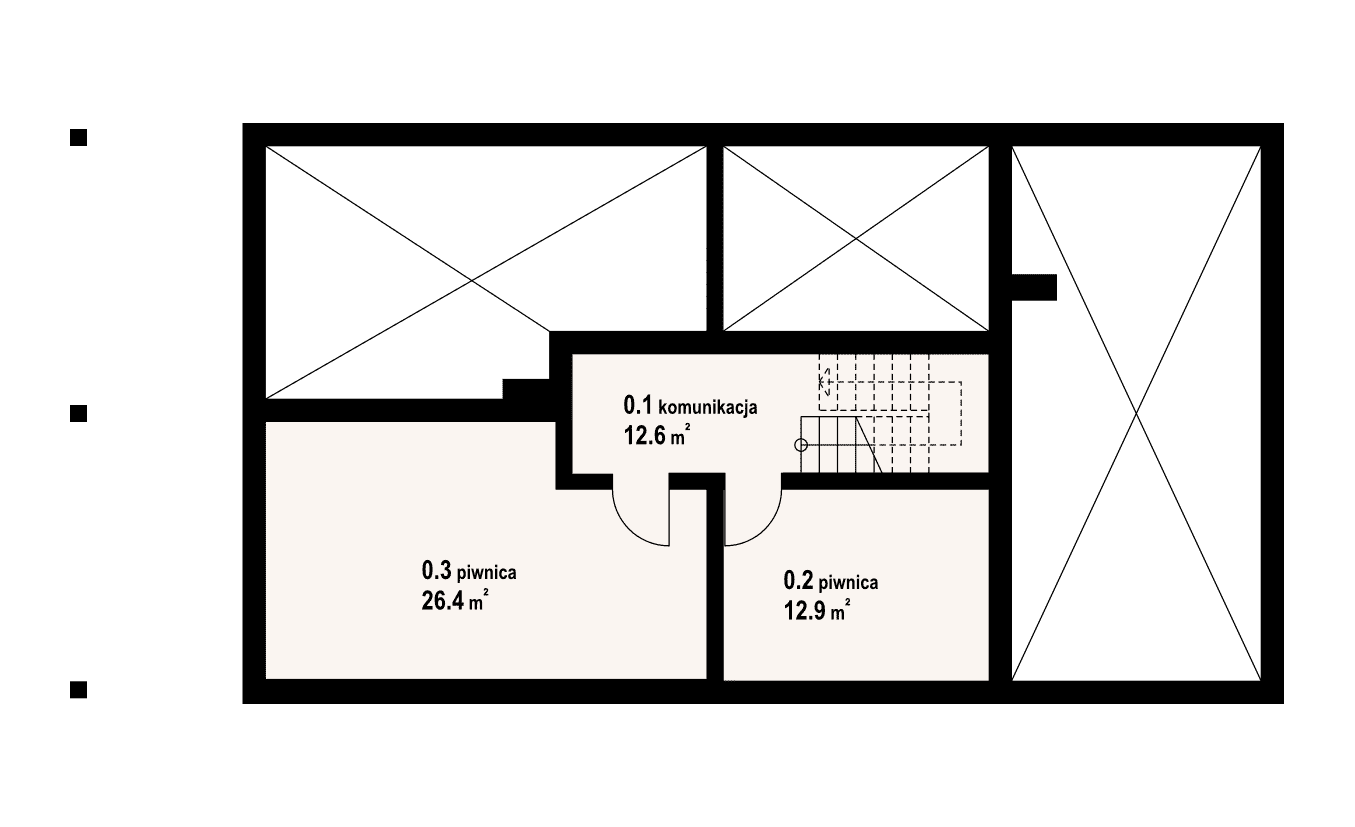

Rzut projektu chmielniki małe dw 65 - Piwnica

Sytuacja

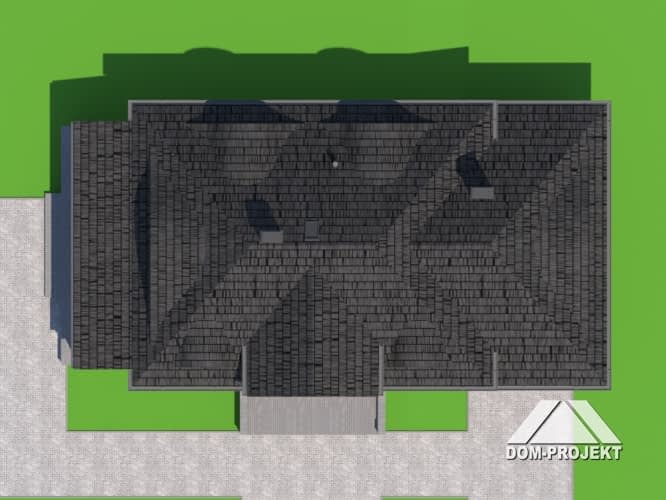

Rzut projektu chmielniki małe dw 65 - Sytuacja

Dane techniczne

  • Powierzchnia użytkowa147.38 m²
  • Powierzchnia netto273.68 m²
  • Powierzchnia zabudowy146.88 m²
  • KominekTak
  • Liczba łazienek3
  • Liczba pokoi5
  • Powierzchnia dachu296.52 m²
  • Kubatura798.12 m³
  • Wysokość domu8.26 m
  • Minimalne wymiary działki26.32 x 17.2m
  • GarażJednostanowiskowy
  • Rodzaj dachuCzterospadowy
  • Kąt nach. dachu40°

Instalacja grzewcza

  • Instalacja grzewczakomplet instalacji, kocioł na paliwo stałe lub kocioł gazowy

Zawartość projektu

Zamówiony u nas projekt gotowy otrzymacie Państwo w komplecie składającym się z trzech egzemplarzy projektu architektoniczno-budowlanego wykonanego zgodnie z przepisami Prawa budowlanego (Prawo budowlane - tekst jednolity, Dz. U. 2020 poz. 1333).

Część opisowa projektu architektoniczno-budowlanego składa się z:

  • opisu architektonicznego zawierającego m.in. opis przyjętych rozwiązań, zestawienia powierzchni (użytkowej, zabudowy, netto), kubatury oraz powierzchni poszczególnych pomieszczeń.

Część rysunkowa projektu architektoniczno-budowlanego składa się między innymi z:

  • rzutów kondygnacji użytkowych (parteru i jeśli występują: poddasza, piętra, piwnic),

  • rzutu dachu,

  • przekroi poprzecznych i ewentualnie podłużnych,

  • elewacji,

  • zestawienia stolarki okiennej i drzwiowej.

Ponadto projekt gotowy obejmuje trzy egzemplarze opracowań branżowych stanowiące części projektu technicznego, a mianowicie:

  • projekt konstrukcji,

  • projekt instalacji wodno-kanalizacyjnej,

  • projekt instalacji centralnego ogrzewania,

  • projekt instalacji gazowej (jeżeli występuje),

  • projekt instalacji elektrycznej i odgromowej.

Część opisowa projektu technicznego składa się z:

  • opisu konstrukcyjnego zawierającego m.in. opis materiałów, z których wykonane są elementy konstrukcyjne, obliczenia statyczne wraz z przyjętymi obciążeniami, zestawienia drewna konstrukcyjnego i zestawienie stali,
  • opisu instalacji centralnego ogrzewania, wod-kan, gazowej (jeżeli występuje), elektrycznej i odgromowej precyzującego przyjęte w tych branżach rozwiązania, sposób wykonania instalacji i zapotrzebowania na poszczególne media.

Część rysunkowa projektu technicznego składa się między innymi z:

  • rzutu fundamentów,
  • rzutów konstrukcyjnych poszczególnych kondygnacji,
  • rysunków niezbędnych elementów konstrukcyjnych, zbrojenia płyt oraz innych elementów żelbetowych,
  • rzutu więźby dachowej,
  • rzutów instalacji centralnego ogrzewania oraz schematu technologicznego kotłowni (jeżeli występują),
  • rzutów instalacji wod-kan,
  • rzutów oraz rozwinięcia instalacji gazowej (jeżeli występuje),
  • rzutów instalacji elektrycznej,
  • schematu tablicy TM,
  • rzutu instalacji odgromowej.

Do dokumentacji dołączone są projektowana charakterystyka energetyczna, kopie uprawnień oraz przynależności do izb zawodowych projektantów oraz standardowa zgoda na zmiany w projekcie. Komplet dokumentacji znajduje się w praktycznej i estetycznej teczce.

Inne warianty tego projektu

Dodatki

Bezpłatne dodatki

Gratis

Zestaw umów

Gratis

Zmiany w projekcie

Gratis

Tablica budowy

Gratis

Dziennik budowy

Płatne dodatki

Kosztorys budowlany

400 zł

Dodatkowy egzemplarz projektu

400 zł
