- Typ projektuWolnostojący
- Powierzchnia użytkowa149.16 m²
- KondygnacjeParterowy, z poddaszem
- GarażJednostanowiskowy
- DachWielospadowy
- Kąt nach. dachu40°
- Odbicie lustrzaneTak
- Czas realizacjimax. czas realizacji 10 dni Zobacz więcej >
Opis
Zgodność z WT 2021 i Eurokodami
Ze względu na dostosowywanie projektu do standardu WT 2021, czas realizacji może się różnić od standardowego.
Skontaktuj się z nami aby poznać szczegóły dotyczące wybranego projektu.
Opis projektu

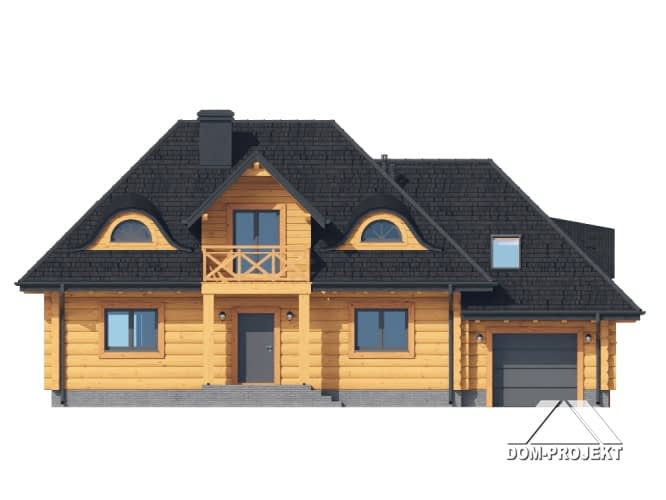

Dom z bali. Na parterze salon z kuchnią, kominkiem oraz wyjściem na taras. Spiżarka, pokój, komunikacja, łazienka, korytarz, wiatrołap, garderoba, pomieszczenie gospodarcze oraz garaż. Na poddaszu pięć pokoi, garderoba, łazienka, komunikacja oraz balkon.Rzuty

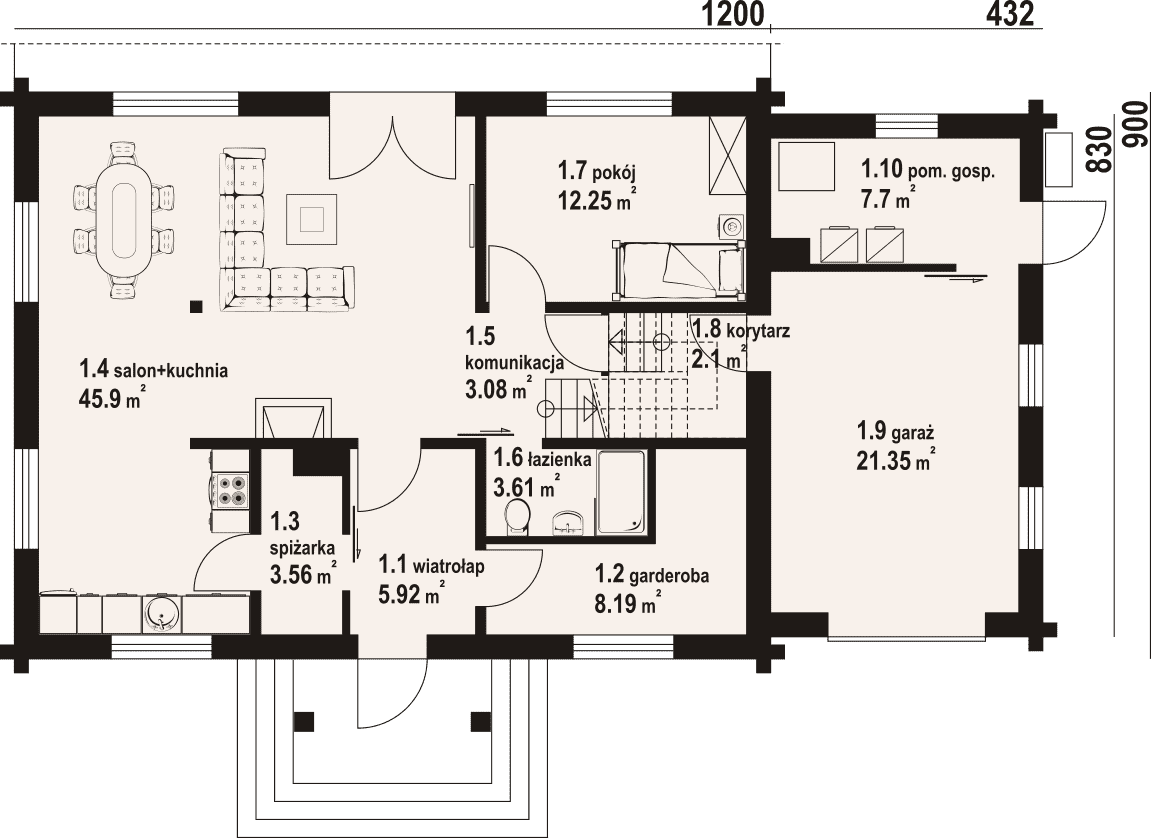

Parter
- 1.1 - wiatrołap5.92 m²
- 1.2 - garderoba8.19 m²
- 1.3 - spiżarka3.56 m²
- 1.4 - salon+kuchnia45.9 m²
- 1.5 - komunikacja3.08 m²
- 1.6 - łazienka3.61 m²
- 1.7 - pokój12.25 m²
- 1.8 - korytarz2.1 m²
- 1.9 - garaż21.35 m²
- 1.1 - pom. gosp.7.7 m²

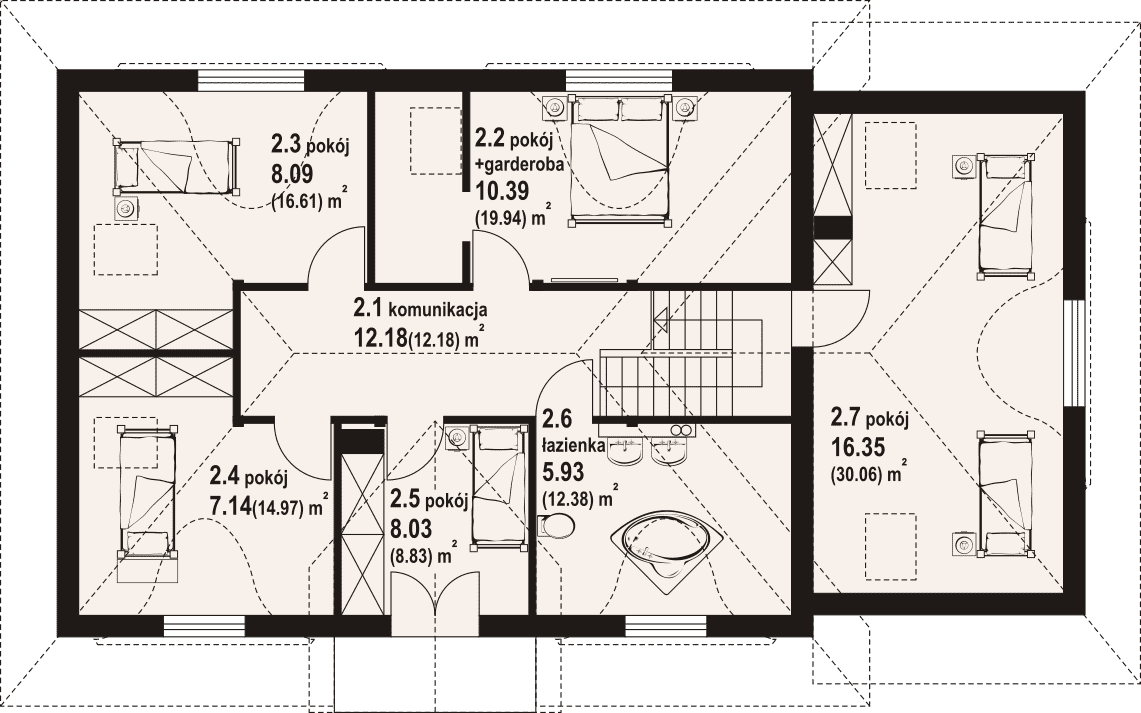

Poddasze
- 2.1 - komunikacja12.18 m²
- 2.2 - pokój10.39 m²
- 2.3 - pokój8.09 m²
- 2.4 - pokój7.14 m²
- 2.5 - pokój8.03 m²
- 2.6 - łazienka5.93 m²
- 2.7 - pokój16.35 m²

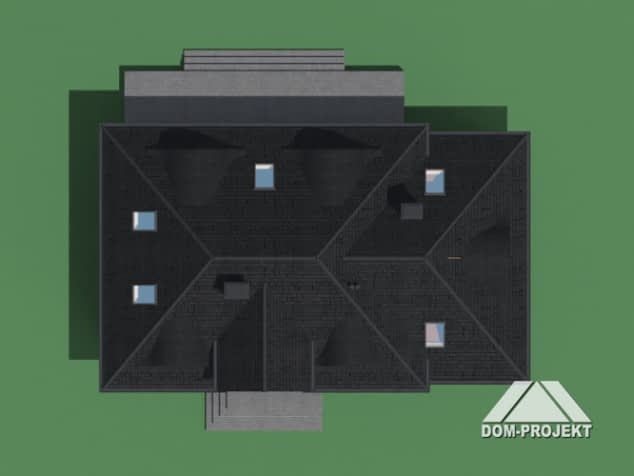

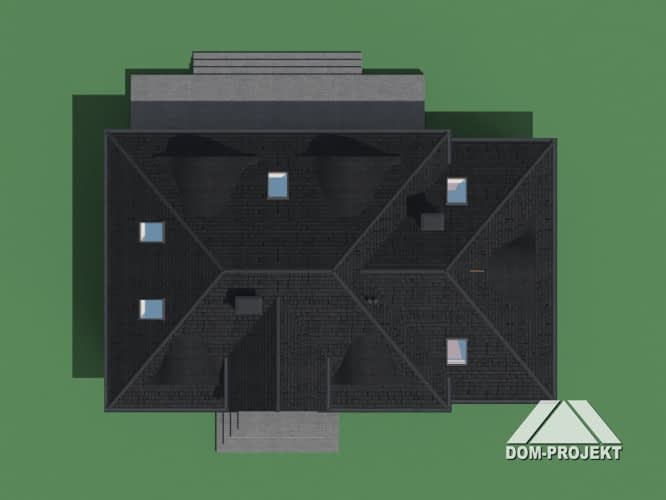

Sytuacja
Dane techniczne
- Powierzchnia użytkowa149.16 m²
- Powierzchnia netto231.94 m²
- Powierzchnia zabudowy144.13 m²
- KominekTak
- Liczba łazienek2
- Liczba pokoi7
- Powierzchnia dachu276.16 m²
- Kubatura732.9 m³
- Wysokość domu8.49 m
- Minimalne wymiary działki24.32 x 17m
- GarażJednostanowiskowy
- Rodzaj dachuWielospadowy
- Kąt nach. dachu40°
Instalacja grzewcza
- Instalacja grzewczakomplet instalacji, pompa ciepła
Zawartość projektu
Zamówiony u nas projekt gotowy otrzymacie Państwo w komplecie składającym się z trzech egzemplarzy projektu architektoniczno-budowlanego wykonanego zgodnie z przepisami Prawa budowlanego (Prawo budowlane - tekst jednolity, Dz. U. 2020 poz. 1333).
Część opisowa projektu architektoniczno-budowlanego składa się z:
opisu architektonicznego zawierającego m.in. opis przyjętych rozwiązań, zestawienia powierzchni (użytkowej, zabudowy, netto), kubatury oraz powierzchni poszczególnych pomieszczeń.
Część rysunkowa projektu architektoniczno-budowlanego składa się między innymi z:
rzutów kondygnacji użytkowych (parteru i jeśli występują: poddasza, piętra, piwnic),
rzutu dachu,
przekroi poprzecznych i ewentualnie podłużnych,
elewacji,
zestawienia stolarki okiennej i drzwiowej.
Ponadto projekt gotowy obejmuje trzy egzemplarze opracowań branżowych stanowiące części projektu technicznego, a mianowicie:
projekt konstrukcji,
projekt instalacji wodno-kanalizacyjnej,
projekt instalacji centralnego ogrzewania,
projekt instalacji gazowej (jeżeli występuje),
projekt instalacji elektrycznej i odgromowej.
Część opisowa projektu technicznego składa się z:
- opisu konstrukcyjnego zawierającego m.in. opis materiałów, z których wykonane są elementy konstrukcyjne, obliczenia statyczne wraz z przyjętymi obciążeniami, zestawienia drewna konstrukcyjnego i zestawienie stali,
- opisu instalacji centralnego ogrzewania, wod-kan, gazowej (jeżeli występuje), elektrycznej i odgromowej precyzującego przyjęte w tych branżach rozwiązania, sposób wykonania instalacji i zapotrzebowania na poszczególne media.
Część rysunkowa projektu technicznego składa się między innymi z:
- rzutu fundamentów,
- rzutów konstrukcyjnych poszczególnych kondygnacji,
- rysunków niezbędnych elementów konstrukcyjnych, zbrojenia płyt oraz innych elementów żelbetowych,
- rzutu więźby dachowej,
- rzutów instalacji centralnego ogrzewania oraz schematu technologicznego kotłowni (jeżeli występują),
- rzutów instalacji wod-kan,
- rzutów oraz rozwinięcia instalacji gazowej (jeżeli występuje),
- rzutów instalacji elektrycznej,
- schematu tablicy TM,
- rzutu instalacji odgromowej.
Do dokumentacji dołączone są projektowana charakterystyka energetyczna, kopie uprawnień oraz przynależności do izb zawodowych projektantów oraz standardowa zgoda na zmiany w projekcie. Komplet dokumentacji znajduje się w praktycznej i estetycznej teczce.
