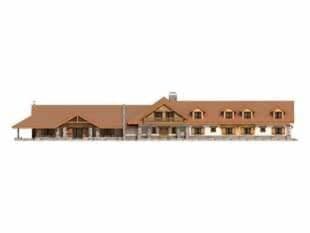

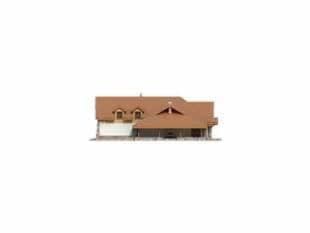

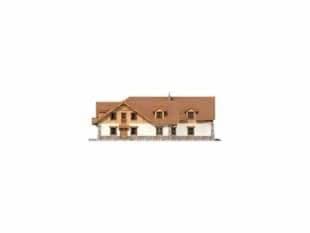

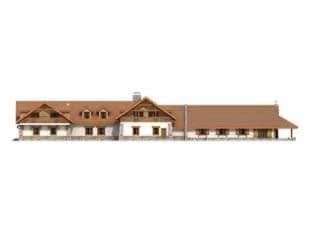

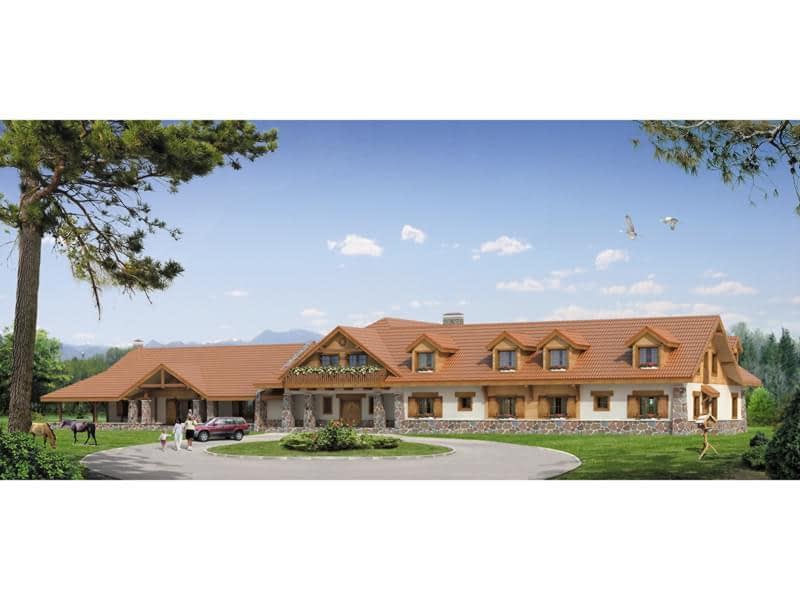

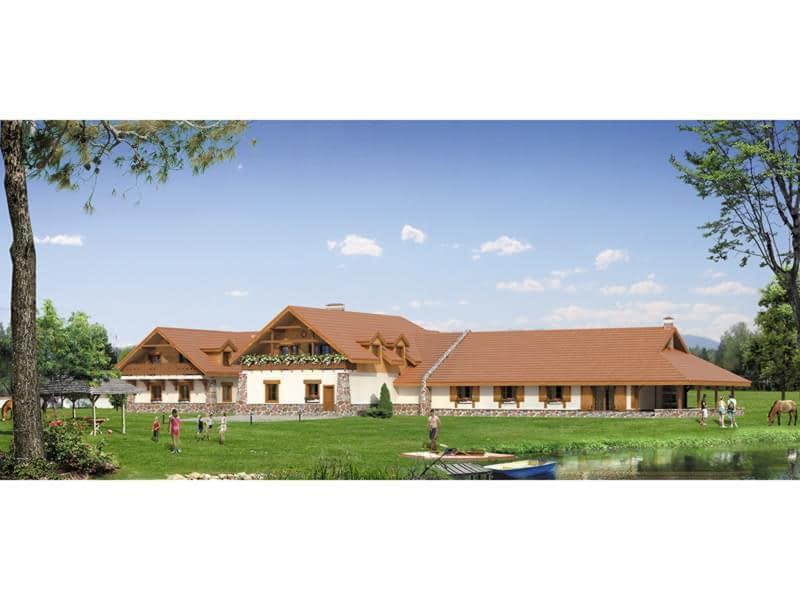

Projekt domu Cykada 3 (CE)
Rabat -0 zł
+1
- Typ projektuWolnostojący
- Powierzchnia użytkowa1120.2 m²
- KondygnacjeParterowy, z poddaszem
- GarażBez garażu
- DachWielospadowy
- Kąt nach. dachu30°
- Odbicie lustrzaneTak
- Czas realizacjido 10 dni roboczych Zobacz więcej >
Opis
Zgodność z WT 2021 i Eurokodami
Ze względu na dostosowywanie projektu do standardu WT 2021, czas realizacji może się różnić od standardowego.
Skontaktuj się z nami aby poznać szczegóły dotyczące wybranego projektu.
Opis projektu
Pensjonat parterowy z poddaszem użytkowym, niepodpiwniczony. Część mieszkalna: 18 pokoi i 2 mieszkania 2-pokojowe do wynajęcia. Pokoje na parterze przeznaczone są dla osób niepełnosprawnych. Część restauracyjno-bankietowa: sala o powierzchni 209 m2 z oddzielnym wejściem, zaplecze kuchenne, bar i restauracja.
Konstrukcja
Ściany: 3-warstwowe - pustak ceramiczny, Stropy: TERIVA, Dach: dachówka, kąt nachylenia 30° i 35°
Rzuty

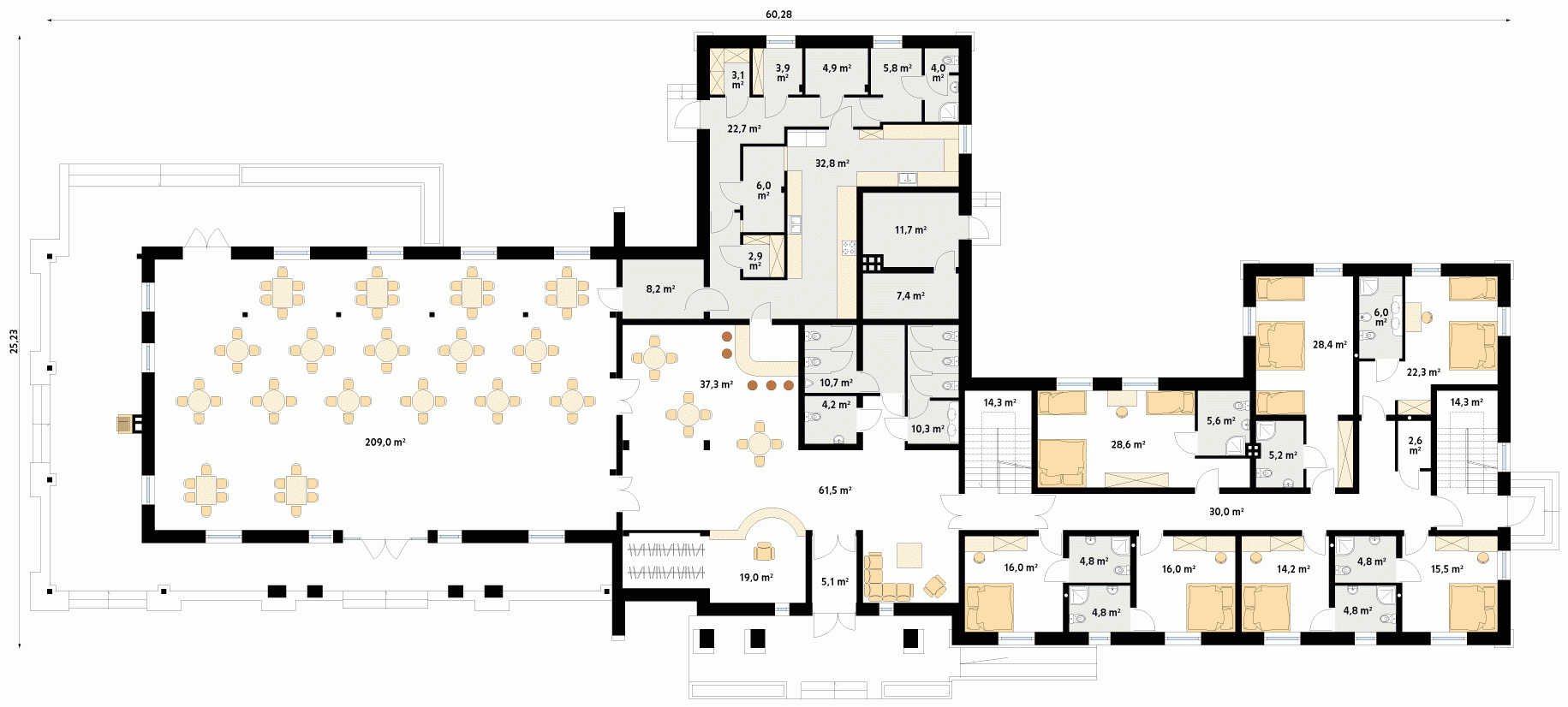

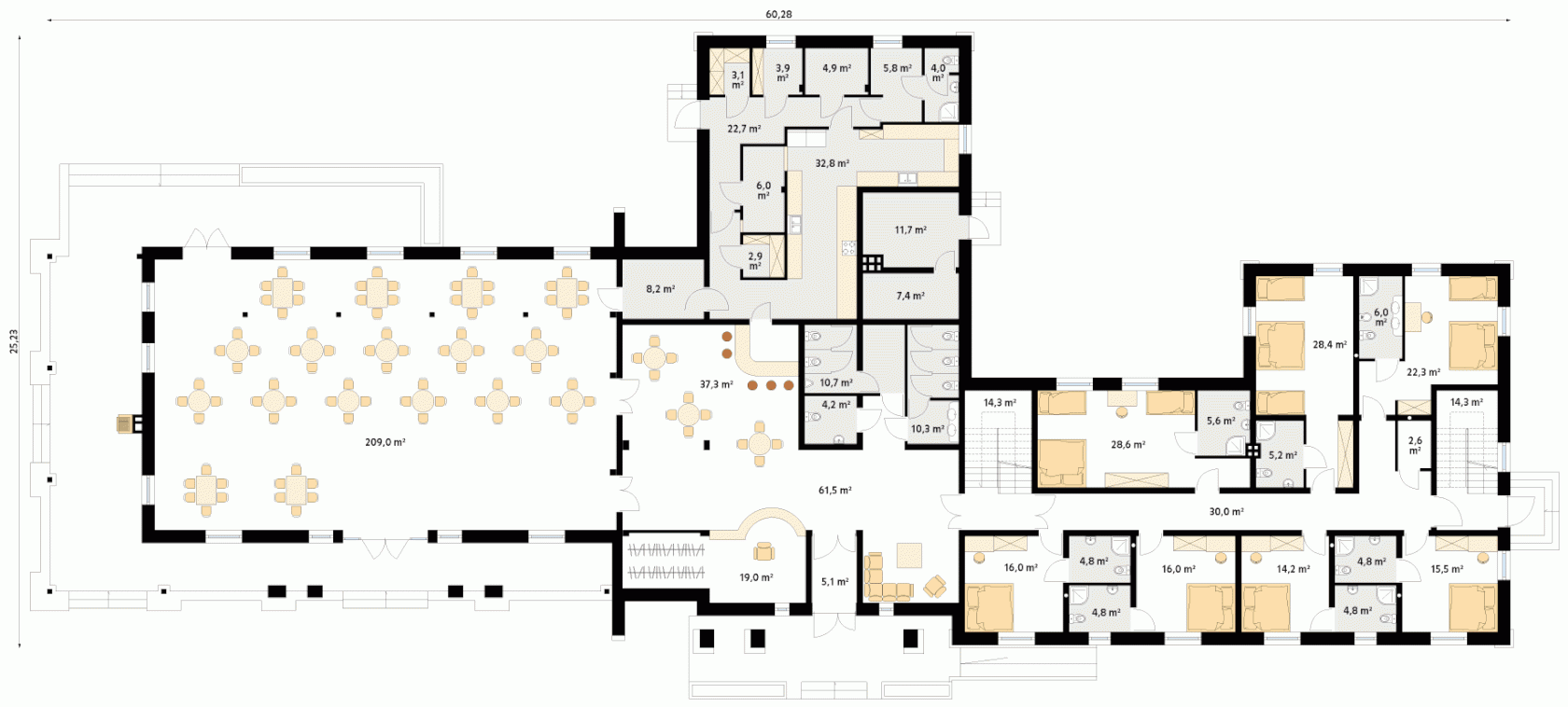

parter
- wiatrołap5.1
- hol61.5
- recepcja19
- bar37.3
- sala konsumpcyjna209
- magazyn baru2.9
- zmywalnia6
- korytarz/komunikacja22.7
- magazyn3.1
- obieralnia3.9
- magazyn4.9
- szatnia5.8
- wc4
- kuchnia32.8
- skład opału11.7
- kotłownia7.4
- wc10.7
- wc4.2
- wc10.3
- schody15.8
- korytarz/komunikacja30
- pokój28.6
- łazienka5.6
- pokój28.4
- łazienka5.2
- pokój22.3
- łazienka6
- pomieszczenie gospodarcze2.6
- schody14.3
- pokój15.5
- łazienka4.8
- łazienka4.8
- pokój14.2
- pokój16
- łazienka4.8
- pokój16
- łazienka4.8
- rozdzielnia kelnerska8.2

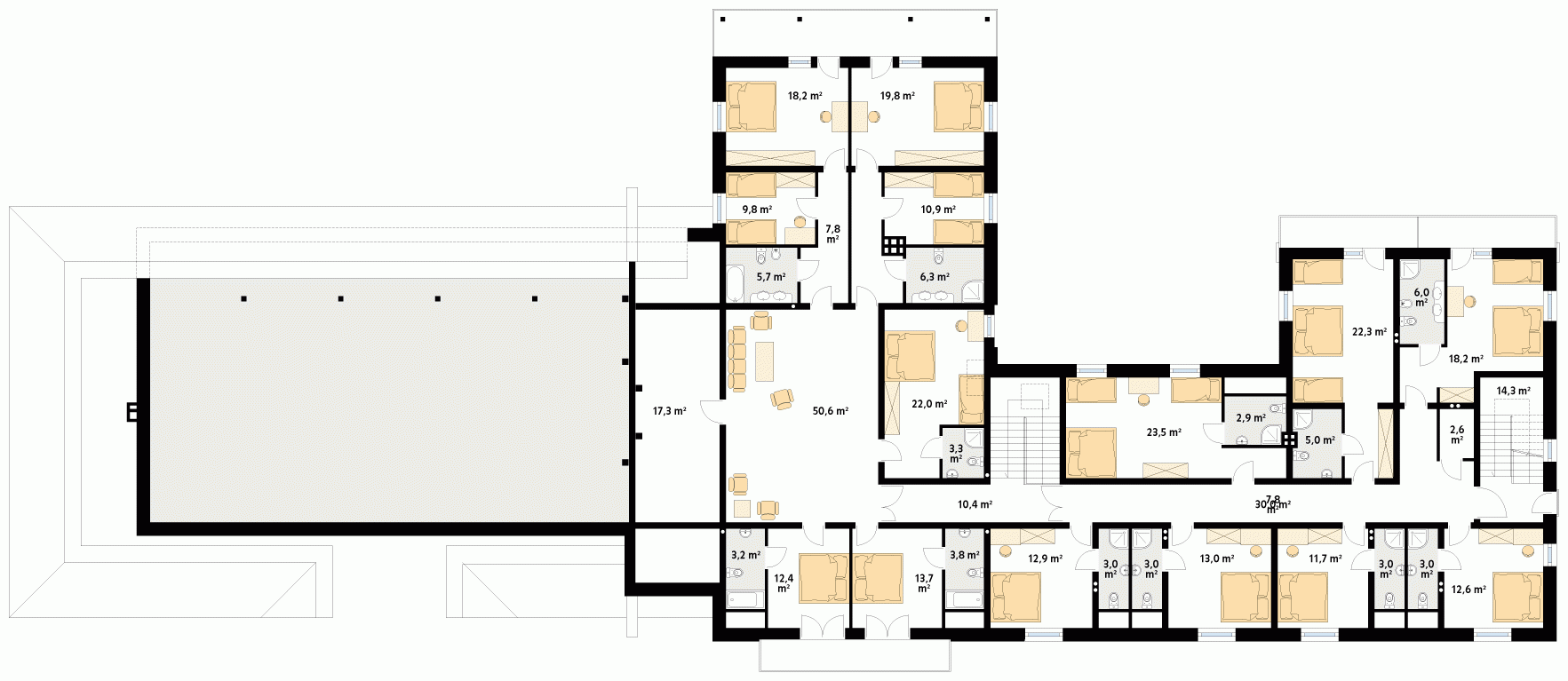

poddasze
- korytarz/komunikacja10.4
- pomieszczenie rekreacyjne50.6
- wentylatornia17.3
- pokój9.8
- łazienka5.7
- pokój18.2
- pokój19.8
- pokój10.9
- łazienka6.3
- pokój22
- łazienka3.3
- pokój23.5
- łazienka2.9
- łazienka5
- pokój22.3
- pokój18.2
- łazienka6
- pomieszczenie gospodarcze2.6
- schody14.3
- pokój12.6
- łazienka3
- łazienka3
- pokój11.7
- pokój13
- łazienka3
- łazienka3
- pokój12.9
- łazienka3.8
- pokój13.7
- pokój12.4
- łazienka3.2
- korytarz/komunikacja7.8
- korytarz/komunikacja7.8
- korytarz/komunikacja30

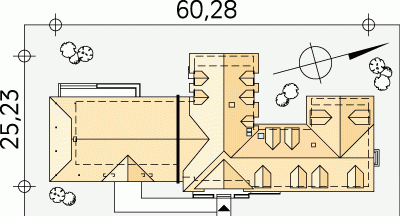

Usytuowanie na działce
Dane techniczne
- Powierzchnia użytkowa1120.2 m²
- Powierzchnia zabudowy869.5 m²
- Liczba pokoi22
- Powierzchnia dachu1420 m²
- Kubatura5400 m³
- Długość domu25.23 m
- Szerokość domu60.28 m
- Wysokość domu9.79 m
- Minimalne wymiary działki34.23 x 68.28m
- GarażBez garażu
- Rodzaj dachuWielospadowy
- Kąt nach. dachu30°
Instalacja grzewcza
- Instalacja opcjonalna
Zawartość projektu
PROJEKT SKŁADA SIĘ Z:
- Projekt architektoniczno-budowlany wraz z projektem zagospodarowania działki lub terenu - 3 egzemplarze,
- Projekt techniczny - 2 egzemplarze.
Projekt architektoniczno-budowlany
Projekt zawiera rysunki architektoniczne w skali 1:50 lub 1:100:
- rzuty poziome poszczególnych kondygnacji (parter, poddasze lub piętro),
- rzut dachu,
- przekroje,
- opisy przegród,
- elewacje budynku,
- wykaz stolarki okiennej i drzwiowej,
- detale rozwiązań architektonicznych.
Projekt zawiera również opis techniczny, który wskazuje:
- zamierzony sposób użytkowania obiektu budowlanego,
- charakterystyczne parametry techniczne obiektu budowlanego (zestawienie powierzchni, kubatury, wysokość, wymiary, liczba kondygnacji),
- informację o sposobie posadowienia obiektu budowlanego,
- projektowane rozwiązania materiałowe i techniczne, mające wpływ na otoczenie, w tym środowisko,
- informację o wyposażeniu technicznym budynku, w tym projektowanym źródle ciepła do ogrzewania i przygotowania ciepłej wody użytkowej,
- inne wymagane opinie, uzgodnienia i pozwolenia.
Projekt Techniczny
Projekt techniczny zawiera:
- Opis techniczny i konstrukcyjny,
- Część architektoniczną (rzuty, przekroje, elewacje, wykaz stolarki w skali 1:50 lub 1:100),
- Część konstrukcyjną (rysunki w skali 1:25 lub 1:50) na którą składa się:
- rzuty fundamentów,
- rzuty konstrukcyjne poszczególnych kondygnacji,
- wykaz drewna na więźbę dachową i jej rzut,
- wykaz stali zbrojeniowej,
- szczegółowe rysunki detali konstrukcyjnych wraz z rozrysowanym zbrojeniem w skali 1:10 lub 1:20.
- Instalacje sanitarne, które zwierają:
- opis techniczny,
- niezbędne obliczenia,
- schematy instalacyjne przebiegu instalacji wodno-kanalizacyjnej,
- schemat instalacji CO wraz z doborem grzejników,
- schemat i rozwinięcie instalacji gazowej,
- schemat kotłowni wraz z doborem kotła,
- schemat podłączenia wodomierza i gazomierza.
- Instalacje elektryczne zawierające:
- opis techniczny i obliczenia instalacji elektrycznej i odgromowej,
- schemat rozmieszczenia elementów instalacji elektrycznej,
- schemat szafki bezpiecznikowej,
- schemat tablicy bezpiecznikowej,
- schemat instalacji telefonicznej.
Celem uniemożliwienia dekompletacji projektu, otrzymany projekt jest zabezpieczony plombą oraz hologramem, które świadczą o jego oryginalności. Zerwanie plomby lub naruszenie hologramów oznacza wykorzystanie projektu, co będzie jednoznaczne z brakiem możliwości jego zwrotu. Aby ułatwić zapoznanie się projektem, do kompletu dokumentacji dołączamy egzemplarz okazowy w formacie A4. Egzemplarz okazowy projektu umożliwi sprawdzenie projektu pod kątem warunków zabudowy oraz dopasowania projektu do działki i jest wystarczający do ewentualnej oceny przydatności projektu dla zamierzonej inwestycji.
Autor projektu wyraża zgodę na zmiany, które dopuszczają następujący zakres adaptacji:
- dostosowanie fundamentów do warunków geotechnicznych w miejscu posadowienia budynku
- realizacja budynku w lustrzanym odbiciu
- zmiana technologii wykonania domu: materiałów ściennych, izolacyjnych, wykończeniowych przy spełnieniu wymaganych normą własności ścian
- zmiany wymiarów rzutu poziomego budynku w granicach 5%
- zmiana rodzajów stropów przy zachowaniu układu konstrukcyjnego oraz wymaganej wytrzymałości
- zmiana pokrycia dachowego na ciężkie po dostosowaniu konstrukcji budynku do zwiększonego ciężaru pokrycia dachowego, zmiana kąta nachylenia dachu w granicach 5%
- podpiwniczenie budynku lub rezygnacja z podpiwniczenia
- zmiana lokalizacji ścian działowych i wewnętrznych otworów drzwiowych ( przy zachowaniu nośności elementów konstrukcyjnych budynku)
- zmiana wykonania wewnętrznych instalacji sanitarnych i elektrycznych zgodnie z uzyskanymi warunkami zapewnienia dostaw mediów do budynku mieszkalnego
- zmiana ilości, wielkości i usytuowania otworów okiennych i drzwiowych.
Powyższe zamiany muszą być dokonane z zachowaniem obowiązujących norm i przepisów prawa budowlanego przez osoby posiadające odpowiednie uprawnienia. Wszelkie pozostałe zmiany w projektach wymagają odrębnej zgody autorów.
Dodatkowo do zakupionego projektu dołączone są
- Uprawnienia projektantów,
- Standardową zgodę na zmiany,
- Projektowaną charakterystykę energetyczną,
- Rzut w skali 1:500 do projektu zagospodarowania działki,
- Informację BIOZ (Bezpieczeństwo i Ochrona Zdrowia w czasie budowy).
*Cena dodatków wymieniona poniżej zależna jest od projektu:
- dodatkowy egzemplarz projektu,
- elektroniczna wersja projektu,
- schemat rekuperacji,
- kosztorys.
Dodatki
Bezpłatne dodatki
GratisZestaw umów
GratisZmiany w projekcie
GratisTablica budowy
GratisDziennik budowy
GratisCharakterystyka energetyczna
Płatne dodatki
Schemat szamba
70 zł60 zł
