Projekt domu Cykada 6 (CE)
Rabat -450 zł
+1
Promocja ważna do
25-04-2024
- Typ projektuWolnostojący
- Powierzchnia użytkowa1090.72 m²
- KondygnacjeParterowy, z poddaszem, z piwnicą
- GarażBez garażu
- DachDwuspadowy
- Kąt nach. dachu35°
- Odbicie lustrzaneTak
- Czas realizacjido 10 dni roboczych Zobacz więcej >
Opis
Zgodność z WT 2021 i Eurokodami
Ze względu na dostosowywanie projektu do standardu WT 2021, czas realizacji może się różnić od standardowego.
Skontaktuj się z nami aby poznać szczegóły dotyczące wybranego projektu.
Opis projektu

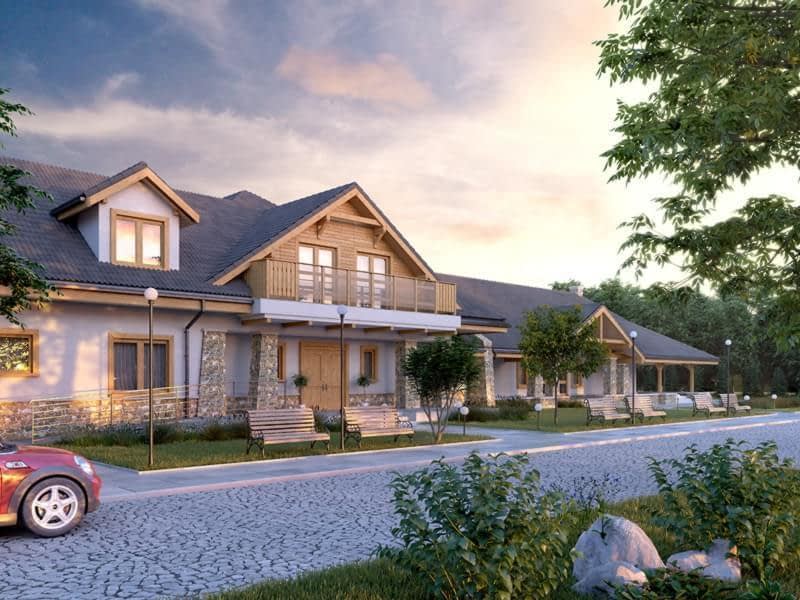

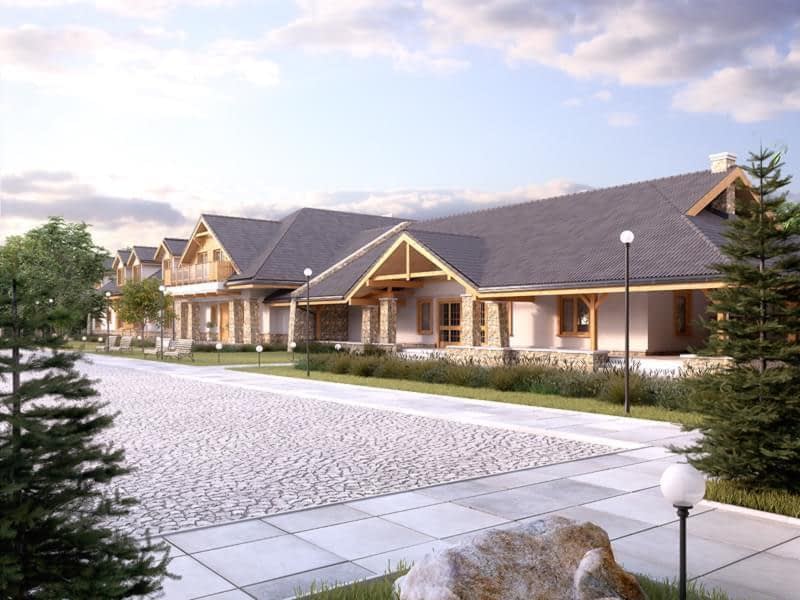

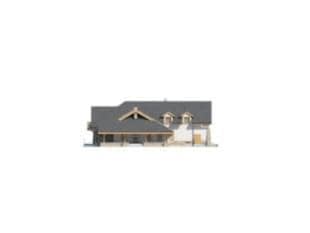

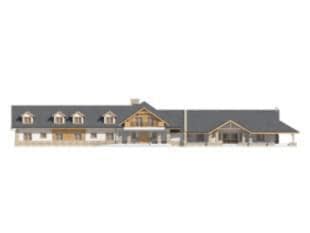

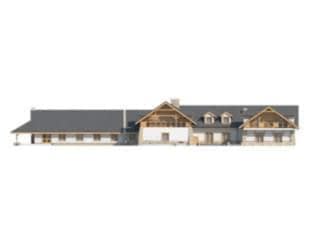

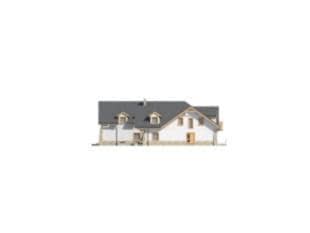

Pensjonat z poddaszem użytkowym. W części mieszkalnej znajduje się 18 pokoi do wynajęcia. Parter dostosowany jest do użytkowania przez osoby niepełnosprawne. Część restauracyjna składa się z sali bankietowej o powierzchni 210,94m2 z zapleczem kuchennym. W piwnicy znajdują się ustępy, pomieszczenia magazynowe oraz kotłownia na paliwo stałe.
Konstrukcja
Ściany: 2-warstwowe - pustak ceramiczny + styropian, Stropy: żelbetowe, wylewane lub TERIVA, Dach: dachówka, kąt nachylenia 30° i 35°
Rzuty

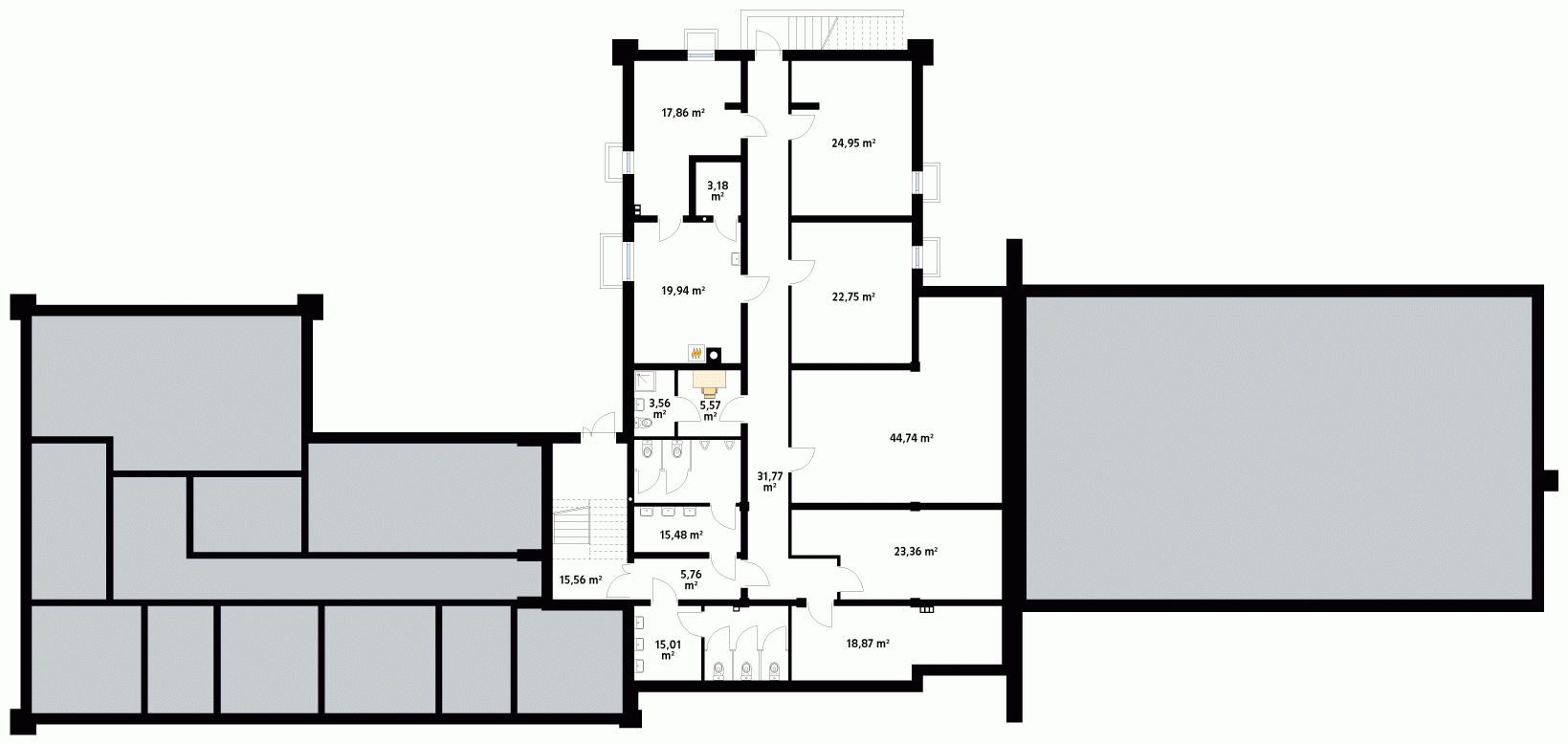

piwnica

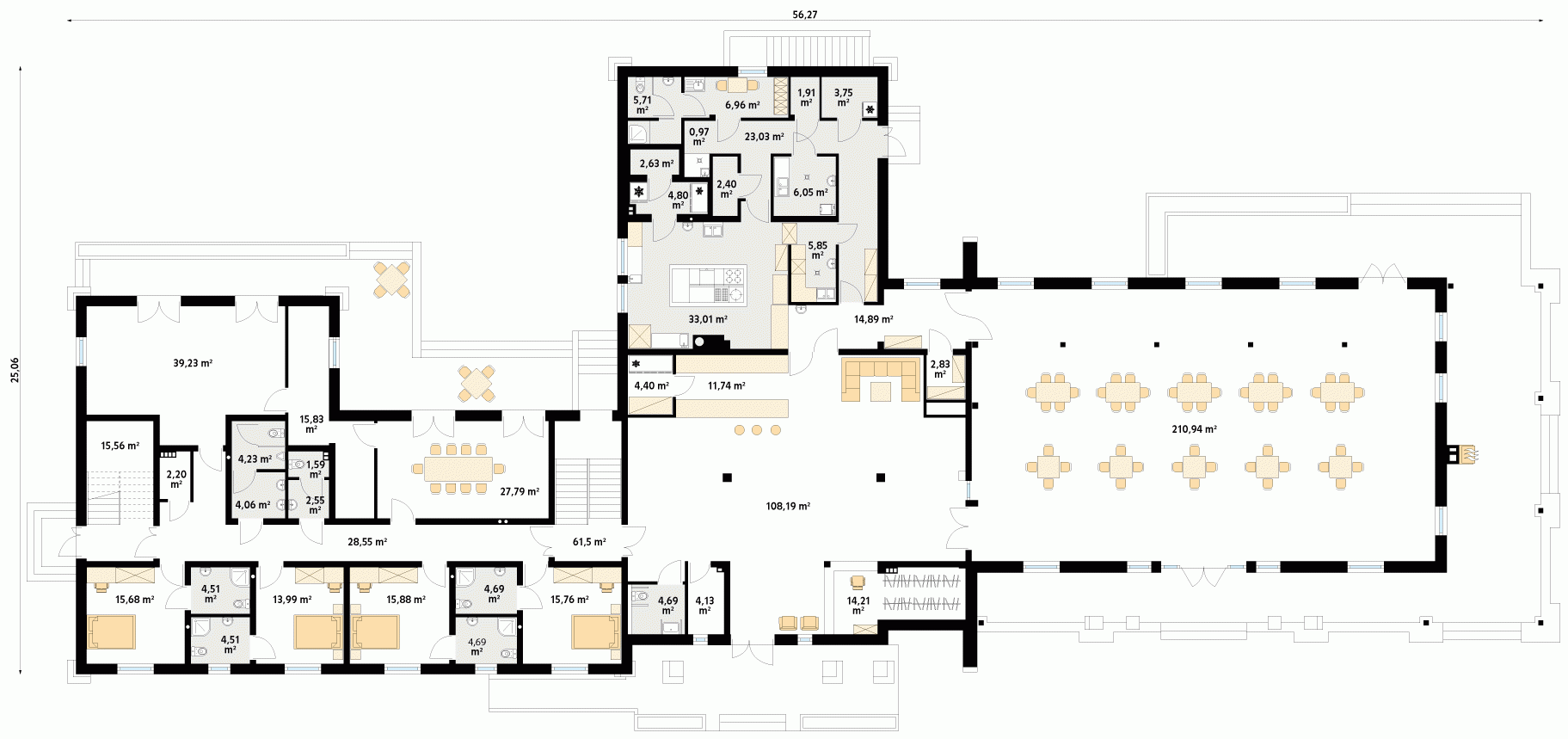

parter
- hol108.19
- pomieszczenie pomocnicze4.13
- wc4.69
- schody15.56
- pokój15.76
- łazienka4.69
- łazienka4.69
- pokój15.88
- korytarz/komunikacja28.55
- pokój13.99
- łazienka4.51
- łazienka4.51
- pokój15.68
- schody15.56
- pomieszczenie rekreacyjne39.23
- pomieszczenie porz±dkowe2.2
- wc4.23
- łazienka4.06
- łazienka2.55
- wc1.59
- pomieszczenie pomocnicze15.83
- sala konferencyjna27.79
- magazyn baru4.4
- bar11.74
- kuchnia33.01
- magazyn chłodniczy4.8
- magazyn chłodniczy2.63
- łazienka5.71
- pomieszczenie socjalne6.96
- pomieszczenie porz±dkowe0.97
- magazyn suchy2.4
- korytarz/komunikacja23.03
- magazyn1.91
- magazyn3.75
- przygotowalnia6.05
- zmywalnia5.85
- rozdzielnia kelnerska14.89
- magazyn2.83
- sala konsumpcyjna210.94
- recepcja14.21

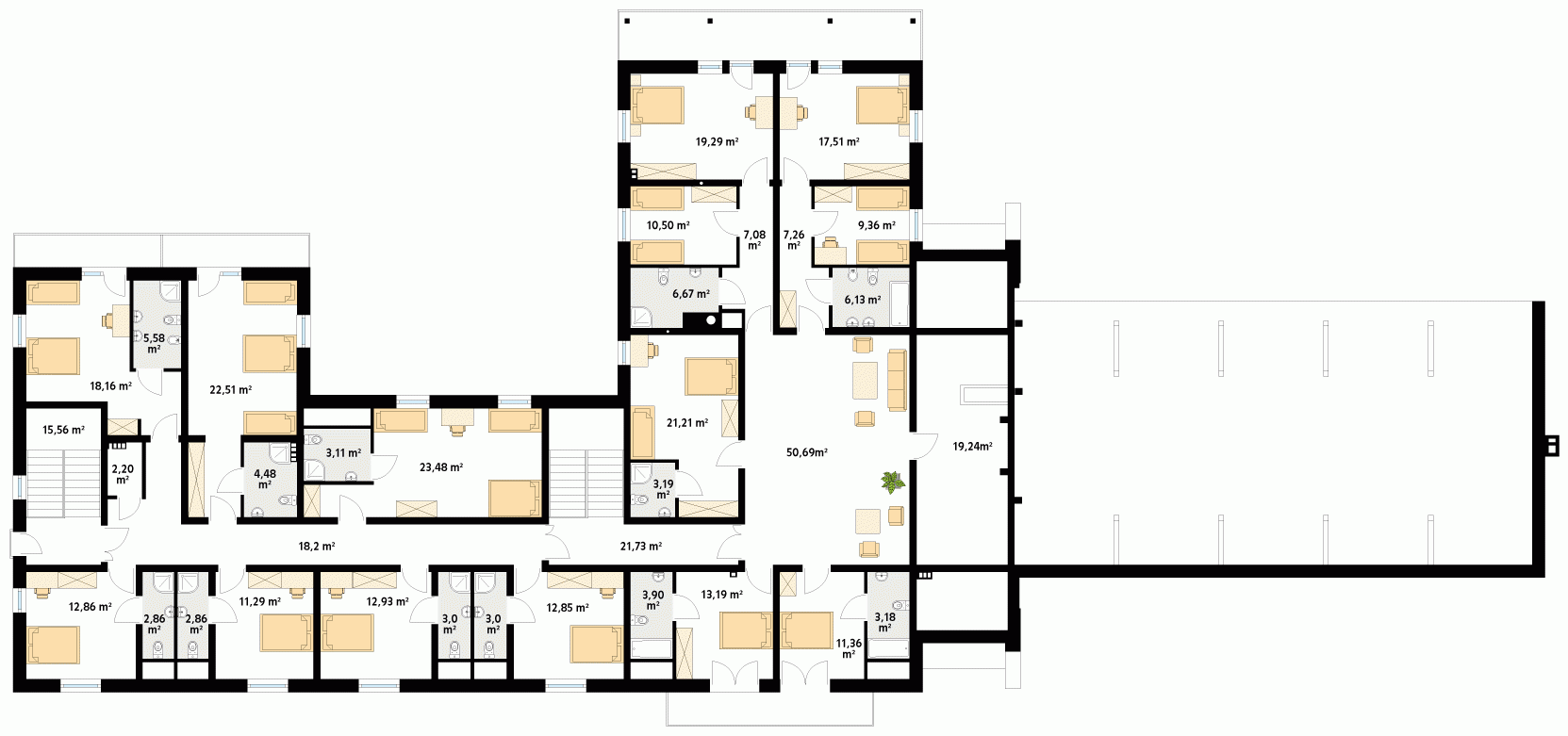

poddasze
- schody21.73
- korytarz/komunikacja50.69
- pomieszczenie pomocnicze19.24
- łazienka6.13
- pokój9.36
- korytarz/komunikacja7.26
- pokój17.51
- pokój19.29
- pokój10.5
- korytarz/komunikacja7.08
- łazienka6.67
- pokój21.21
- łazienka3.19
- pokój23.48
- łazienka3.11
- łazienka4.48
- pokój22.51
- łazienka5.58
- pokój18.16
- schody15.56
- pomieszczenie porz±dkowe2.2
- pokój12.86
- łazienka2.86
- łazienka2.86
- pokój11.29
- korytarz/komunikacja28.55
- pokój12.93
- łazienka3
- łazienka3
- pokój12.85
- łazienka3.9
- pokój13.19
- pokój11.36
- łazienka3.18

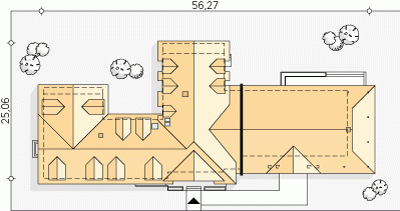

Usytuowanie na działce
Dane techniczne
- Powierzchnia użytkowa1090.72 m²
- Powierzchnia zabudowy846.21 m²
- Liczba pokoi20
- Powierzchnia dachu1365.52 m²
- Kubatura5124.5 m³
- Szerokość domu56.27 m
- Wysokość domu9.79 m
- Minimalne wymiary działki33.06 x 64.27m
- GarażBez garażu
- Rodzaj dachuDwuspadowy
- Kąt nach. dachu35°
Instalacja grzewcza
- Instalacja opcjonalna
Zawartość projektu
PROJEKT SKŁADA SIĘ Z:
- Projekt architektoniczno-budowlany wraz z projektem zagospodarowania działki lub terenu - 3 egzemplarze,
- Projekt techniczny - 2 egzemplarze.
Projekt architektoniczno-budowlany
Projekt zawiera rysunki architektoniczne w skali 1:50 lub 1:100:
- rzuty poziome poszczególnych kondygnacji (parter, poddasze lub piętro),
- rzut dachu,
- przekroje,
- opisy przegród,
- elewacje budynku,
- wykaz stolarki okiennej i drzwiowej,
- detale rozwiązań architektonicznych.
Projekt zawiera również opis techniczny, który wskazuje:
- zamierzony sposób użytkowania obiektu budowlanego,
- charakterystyczne parametry techniczne obiektu budowlanego (zestawienie powierzchni, kubatury, wysokość, wymiary, liczba kondygnacji),
- informację o sposobie posadowienia obiektu budowlanego,
- projektowane rozwiązania materiałowe i techniczne, mające wpływ na otoczenie, w tym środowisko,
- informację o wyposażeniu technicznym budynku, w tym projektowanym źródle ciepła do ogrzewania i przygotowania ciepłej wody użytkowej,
- inne wymagane opinie, uzgodnienia i pozwolenia.
Projekt Techniczny
Projekt techniczny zawiera:
- Opis techniczny i konstrukcyjny,
- Część architektoniczną (rzuty, przekroje, elewacje, wykaz stolarki w skali 1:50 lub 1:100),
- Część konstrukcyjną (rysunki w skali 1:25 lub 1:50) na którą składa się:
- rzuty fundamentów,
- rzuty konstrukcyjne poszczególnych kondygnacji,
- wykaz drewna na więźbę dachową i jej rzut,
- wykaz stali zbrojeniowej,
- szczegółowe rysunki detali konstrukcyjnych wraz z rozrysowanym zbrojeniem w skali 1:10 lub 1:20.
- Instalacje sanitarne, które zwierają:
- opis techniczny,
- niezbędne obliczenia,
- schematy instalacyjne przebiegu instalacji wodno-kanalizacyjnej,
- schemat instalacji CO wraz z doborem grzejników,
- schemat i rozwinięcie instalacji gazowej,
- schemat kotłowni wraz z doborem kotła,
- schemat podłączenia wodomierza i gazomierza.
- Instalacje elektryczne zawierające:
- opis techniczny i obliczenia instalacji elektrycznej i odgromowej,
- schemat rozmieszczenia elementów instalacji elektrycznej,
- schemat szafki bezpiecznikowej,
- schemat tablicy bezpiecznikowej,
- schemat instalacji telefonicznej.
Celem uniemożliwienia dekompletacji projektu, otrzymany projekt jest zabezpieczony plombą oraz hologramem, które świadczą o jego oryginalności. Zerwanie plomby lub naruszenie hologramów oznacza wykorzystanie projektu, co będzie jednoznaczne z brakiem możliwości jego zwrotu. Aby ułatwić zapoznanie się projektem, do kompletu dokumentacji dołączamy egzemplarz okazowy w formacie A4. Egzemplarz okazowy projektu umożliwi sprawdzenie projektu pod kątem warunków zabudowy oraz dopasowania projektu do działki i jest wystarczający do ewentualnej oceny przydatności projektu dla zamierzonej inwestycji.
Autor projektu wyraża zgodę na zmiany, które dopuszczają następujący zakres adaptacji:
- dostosowanie fundamentów do warunków geotechnicznych w miejscu posadowienia budynku
- realizacja budynku w lustrzanym odbiciu
- zmiana technologii wykonania domu: materiałów ściennych, izolacyjnych, wykończeniowych przy spełnieniu wymaganych normą własności ścian
- zmiany wymiarów rzutu poziomego budynku w granicach 5%
- zmiana rodzajów stropów przy zachowaniu układu konstrukcyjnego oraz wymaganej wytrzymałości
- zmiana pokrycia dachowego na ciężkie po dostosowaniu konstrukcji budynku do zwiększonego ciężaru pokrycia dachowego, zmiana kąta nachylenia dachu w granicach 5%
- podpiwniczenie budynku lub rezygnacja z podpiwniczenia
- zmiana lokalizacji ścian działowych i wewnętrznych otworów drzwiowych ( przy zachowaniu nośności elementów konstrukcyjnych budynku)
- zmiana wykonania wewnętrznych instalacji sanitarnych i elektrycznych zgodnie z uzyskanymi warunkami zapewnienia dostaw mediów do budynku mieszkalnego
- zmiana ilości, wielkości i usytuowania otworów okiennych i drzwiowych.
Powyższe zamiany muszą być dokonane z zachowaniem obowiązujących norm i przepisów prawa budowlanego przez osoby posiadające odpowiednie uprawnienia. Wszelkie pozostałe zmiany w projektach wymagają odrębnej zgody autorów.
Dodatkowo do zakupionego projektu dołączone są
- Uprawnienia projektantów,
- Standardową zgodę na zmiany,
- Projektowaną charakterystykę energetyczną,
- Rzut w skali 1:500 do projektu zagospodarowania działki,
- Informację BIOZ (Bezpieczeństwo i Ochrona Zdrowia w czasie budowy).
*Cena dodatków wymieniona poniżej zależna jest od projektu:
- dodatkowy egzemplarz projektu,
- elektroniczna wersja projektu,
- schemat rekuperacji,
- kosztorys.
