D03 wariant H

4 240 zł

Projekt domu D03 wariant H

Gratis do projektów: zestaw umów, zgoda na zmiany w projekcie. Darmowa dostawa za 0 zł.
4 240 zł
Zadaj pytanie
  • Typ projektuLetniskowy
  • StylTradycyjny
  • Powierzchnia użytkowa83.79 m²
  • KondygnacjeParterowy, z poddaszem
  • GarażBez garażu
  • DachDwuspadowy
  • Kąt nach. dachu45°
  • Odbicie lustrzaneNie
  • Czas realizacjimax. czas realizacji 10 dni
  • Zobacz więcej >

Zadzwoń do konsultanta

Godziny pracy: Pon. - Pt.8:00 - 16:00

Opis

Opis projektu

Wariant z wyjściem na ogród z boku domu, z tarasem od strony bocznej .

Projekt domu D03 to budynek jednorodzinny z użytkowym poddaszem. Domek parterowy zaprojektowany z myślą o 3-4 osobowej rodzinie. Mimo niedużej powierzchni dom doskonale spełnia wymagania. Dzięki funkcjonalnemu rozplanowaniu jest bardzo wygodny. W projekcie D03 zaplanowano część dzienną na parterze. Na poddaszu mieszczą się trzy sypialnie. Pracownia dysponuje także innymi wersjami wariantowymi domu D03, jak również odbiciem lustrzanym projektu. Zapraszamy do zapoznania się z pełną ofertą pracowni MG Projekt: D03 Grześ drewniany, D03 z garażem.


Konstrukcja

  • Fundamentybetonowe
  • Ściany zewnętrznegazobeton + styropian lub szkielet drewniany
  • Ściany wewnętrznebeton komórkowy lub płyty G-K na ruszcie
  • Stropżelbetowy teriva
  • Elewacjetynk cienkowarstwowy
  • Pokrycie dachudachówka lub blacha dachówkowa

Rzuty

sytuacja

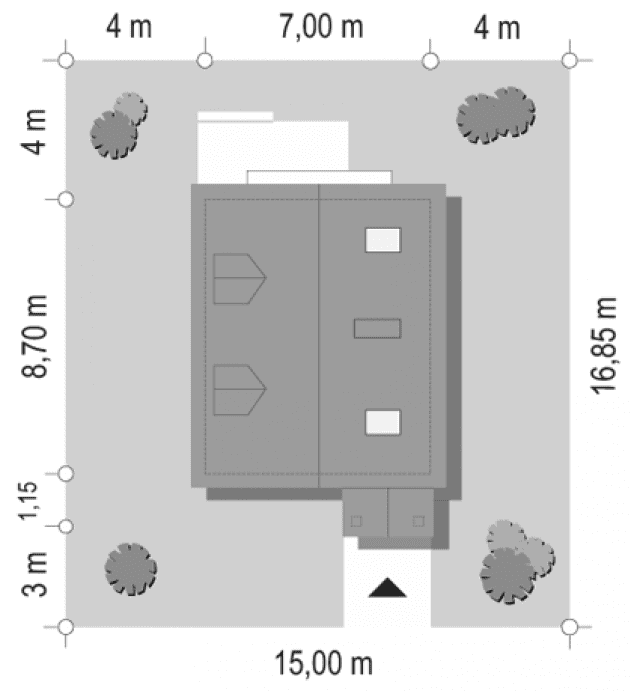

Rzut projektu D03 wariant H - sytuacja

Dane techniczne

  • Powierzchnia użytkowa83.79 m²
  • Powierzchnia netto83.79 m²
  • Powierzchnia zabudowy59.5 m²
  • KominekTak
  • Liczba łazienek2
  • Liczba pokoi4
  • Powierzchnia dachu139.7 m²
  • Kubatura285 m³
  • Długość domu8.7 m
  • Szerokość domu7 m
  • Wysokość domu7.99 m
  • Poddaszeużytkowe
  • Minimalne wymiary działki16.85 x 15m
  • GarażBez garażu
  • Rodzaj dachuDwuspadowy
  • Kąt nach. dachu45°

Koszty budowy

  • Stan surowy75896 zł
  • Stan surowy zamknięty114536 zł
  • Koszt wykończenia126476 zł
  • Koszt instalacji29860 zł

Zawartość projektu

W komplecie nowej wersji dokumentacji projektowej znajdują się 3 egzemplarze projektu architektoniczno-budowlanego oraz 3 egzemplarze projektu technicznego

Projekt architektoniczno-budowlany zawierający:
-opis architektoniczny z elementami konstrukcji,
-część rysunkowa: rzut parteru, poddasza/piętra, rzut dachu w skali 1:100, przekroje skala 1:50,
elewacje skala 1:100.

Projekt techniczny zawierający:
-opis techniczny i konstrukcyjny (obliczenia statyczne - w zależności od projektu włączone w projekt lub stanowiące odrębną teczkę).

Część rysunkowa architektura i konstrukcja:
-rzuty fundamentów, parteru, poddasza, stropu, więźby, dachu / w skali 1:50,
-przekroje przez budynek / budynek skali 1:50,
-elewacje budynku / w skali 1:50 (*niektóre projekty posiadają rysunki w skali 1:100 lub 1:75),
-zestawienie stolarki budowlanej okiennej i drzwiowej,
-szczegóły konstrukcji i ewentualne szczegóły budowlane,

Część instalacyjna:
-część opisowa do projektów instalacji elektrycznych, wodno-kanalizacyjnych, grzewczych, gazowych (jeśli występują).

Część rysunkowa do projektów instalacji:
-schematy instalacji elektrycznych, schemat rozdzielni, plan instalacji odgromowej,
-schematy instalacji wodno-kanalizacyjnej i ciepłej wody,
-schematy instalacji grzewczych,
-schemat instalacji gazowej (jeśli występują).

Do projektu dołączane jest zestawienie materiałowe, z wykazem elementów drewnianych oraz stali budowlanej.
Do projektu dołączone są kopie uprawnień wszystkich projektantów, oraz aktualne zaświadczenia o przynależności do izb zawodowych.
Projekt zawiera oświadczenie projektantów o poprawności projektu w świetle Prawa Budowlanego, a także zawiera informację dotyczącą bezpieczeństwa i ochrony zdrowia ( BIOZ).
Do projektu dołączona jest także zgoda na zmiany adaptacyjne. Zgoda dołączana jest do każdego projektu bezpłatnie. Na Państwa życzenie zakres zgody na zmiany możemy dowolnie rozszerzyć.

Pracownia zezwala na następujące zmiany i odstępstwa od projektu architektoniczno-budowlanego w trakcie jego przystosowywania do lokalizacji:

  • Zmianę obrysu zewnętrznego ścian zewnętrznych.
  • Zmianę obrysu wewnętrznego ścian zewnętrznych.
  • Zmianę układu ścian wewnętrznych działowych.
  • Zmianę funkcji, ilości i usytuowania poszczególnych pomieszczeń na dowolnej kondygnacji w projekcie.
  • Zmianę ukształtowania, ilości i kąta nachylenia połaci dachowych.
  • Zmianę ilości, umiejscowienia i wielkości otworów okiennych i drzwiowych.
  • Zmianę rodzaju materiału i technologii wykonania ścian zewnętrznych oraz wewnętrznych oraz ścian fundamentowych.
  • Zmianę rodzaju i technologii wykonania stropów nad dowolną kondygnacją.
  • Zmianę umiejscowienia, kształtu i materiału wykonania schodów w budynku.
  • Zmianę wielkości, kształtu i materiałów, bądź likwidacja: tarasów, podestów i balkonów.
  • Likwidację lub dodanie dowolnej ilości:
    • lukarn,
    • wykuszy,
    • podcieni,
    • balkonów,
    • loggii,
    • kolumn,
    • pilastrów,
    • ganków,
    • werand.
  • Zmianę materiałów wykończeniowych, instalacyjnych, izolacyjnych.
  • Zmianę rodzaju pokrycia dachowego.
  • Doprojektowanie bądź likwidacja podpiwniczenia - częściowego lub całkowitego.



Dodatki

Bezpłatne dodatki

Gratis

Zestaw umów

Gratis

Zmiany w projekcie

Promocja

Projekt ogrodzenia

Promocja

Projekt szamba szczelnego

Gratis

Tablica budowy

Gratis

Dziennik budowy

Promocja

Projekt altan i grilów ogrodowych

Płatne dodatki

Pakiet wentylacja mechaniczna i kominek DGP

470 zł

Kosztorys inwestorski

550 zł

Pakiet odkurzacz centralny

470 zł

Wersja elektroniczna projektu

550 zł

Pakiet instalacja solarna

470 zł

Pakiet ogrzewanie podłogowe

470 zł

Pakiet powietrzna pompa ciepła

470 zł

Pakiet płaszcz wodny

470 zł

Pakiet kotłownia na paliwo stałe

470 zł

Pakiet klimatyzacja w domu

470 zł

Pakiet instalacja fotowoltaiczna

470 zł

Pakiet kominek z DGP

399 zł

Pakiet gruntowa pompa ciepła

470 zł

Dodatkowy egzemplarz do projektu

500 zł
