D09 - Lucyna wersja drewniana WT2021

2 769 zł

Projekt domu D09 - Lucyna wersja drewniana WT2021

Autor projektu:artinex PROJEKT
Gratis do projektów: zestaw umów, zgoda na zmiany w projekcie. Darmowa dostawa za 0 zł.
3 049 zł2 769 zł
Oszczędź: 280,00zł
Najniższa cena z 30 dni: 2 579,00 zł

Promocja ważna do

02-04-2024

Zadaj pytanie
  • Typ projektuWolnostojący
  • StylTradycyjny
  • Powierzchnia użytkowa113.65 m²
  • KondygnacjeParterowy
  • GarażJednostanowiskowy
  • DachDwuspadowy
  • Kąt nach. dachu25°
  • Odbicie lustrzaneTak
  • Czas realizacji7 dni
  • Zobacz więcej >

Zadzwoń do konsultanta

Godziny pracy: Pon. - Pt.8:00 - 16:00

Opis

Zgodność z WT 2021 i Eurokodami

Ze względu na dostosowywanie projektu do standardu WT 2021, czas realizacji może się różnić od standardowego.

Skontaktuj się z nami aby poznać szczegóły dotyczące wybranego projektu.

Opis projektu

Z sieni dostajemy się do hallu, z którego możemy przejść do obszernego pokoju dziennego z wykuszem, połączonego z kuchnią i jadalnią. Po prawej stronie hallu znajduje się podłużny korytarz, z którego możemy dostać się do trzech sypialni i łazienki. Znajduje się tu również śluza łącząca budynek z garażem jednostanowiskowym, posiadającym dodatkowo warsztat.

Konstrukcja

Ściany zewnętrzne: szkielet drewniany
Strop: drewniany
Konstrukcja dachu: drewniany, wiązar dachowy
Pokrycie dachu: blachodachówka,
Elewacja: tynk cienkowarstwowy, na fragmentach ścian deski i płytki klinkierowe
Ogrzewanie: piec gazowy
EP70 kWh/m2.rok
Projekt zgodny z WT2021

Rzuty

Parter

  • przedsionek2.92
  • hall17.71
  • pokój dzienny23.57
  • kuchnia+jadalnia23.57
  • sypialnia12.51
  • pokój 111.60
  • pokój 211.56
  • łazienka8.09
  • korytarz2.12
  • garaż23.78
  • pom. techniczne8.94

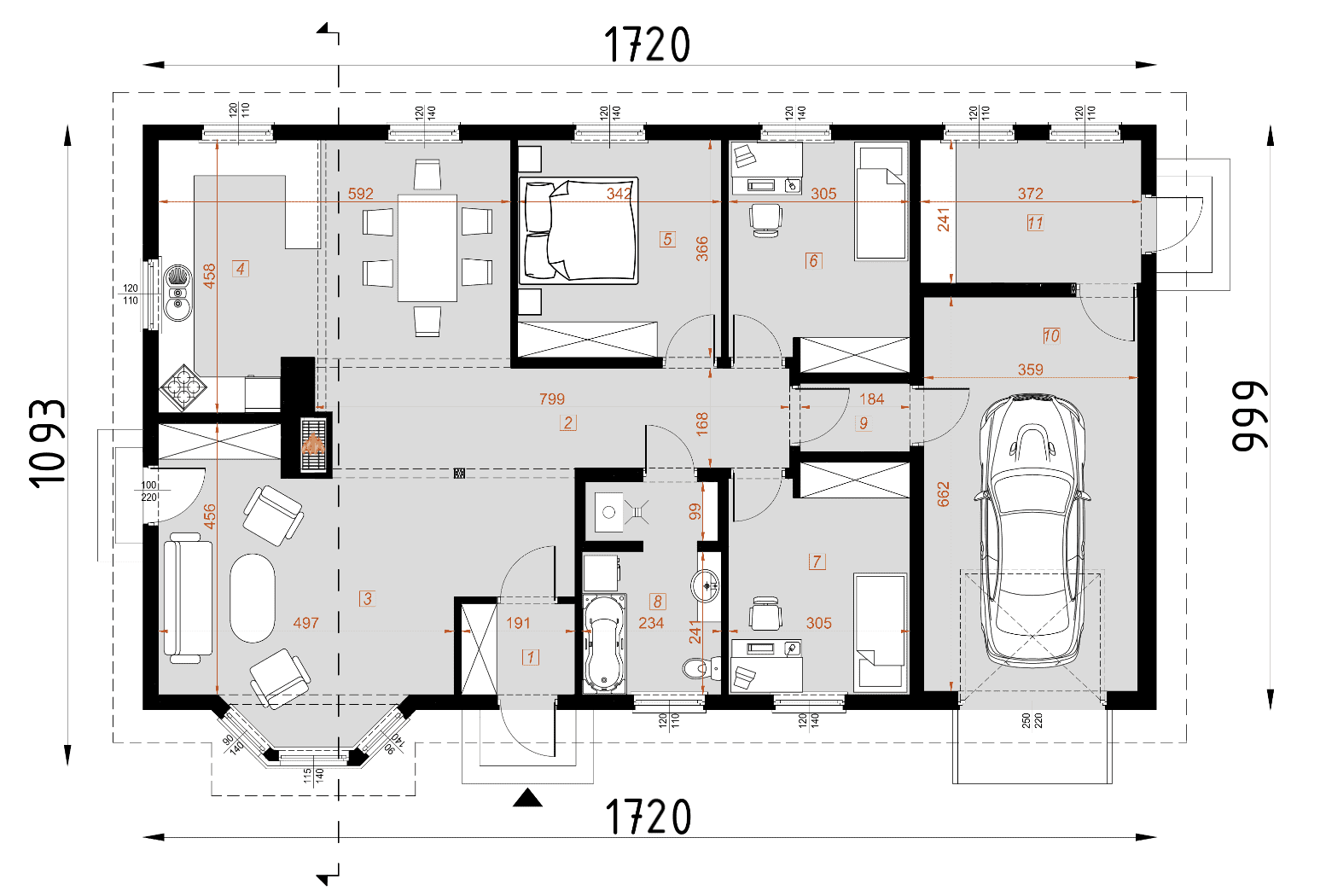

Rzut projektu D09 - Lucyna wersja drewniana WT2021 - Parter

Dane techniczne

  • Powierzchnia użytkowa113.65 m²
  • Powierzchnia zabudowy174.5 m²
  • Liczba łazienek1
  • Liczba pokoi3
  • Kubatura758 m³
  • Wysokość domu5.56 m

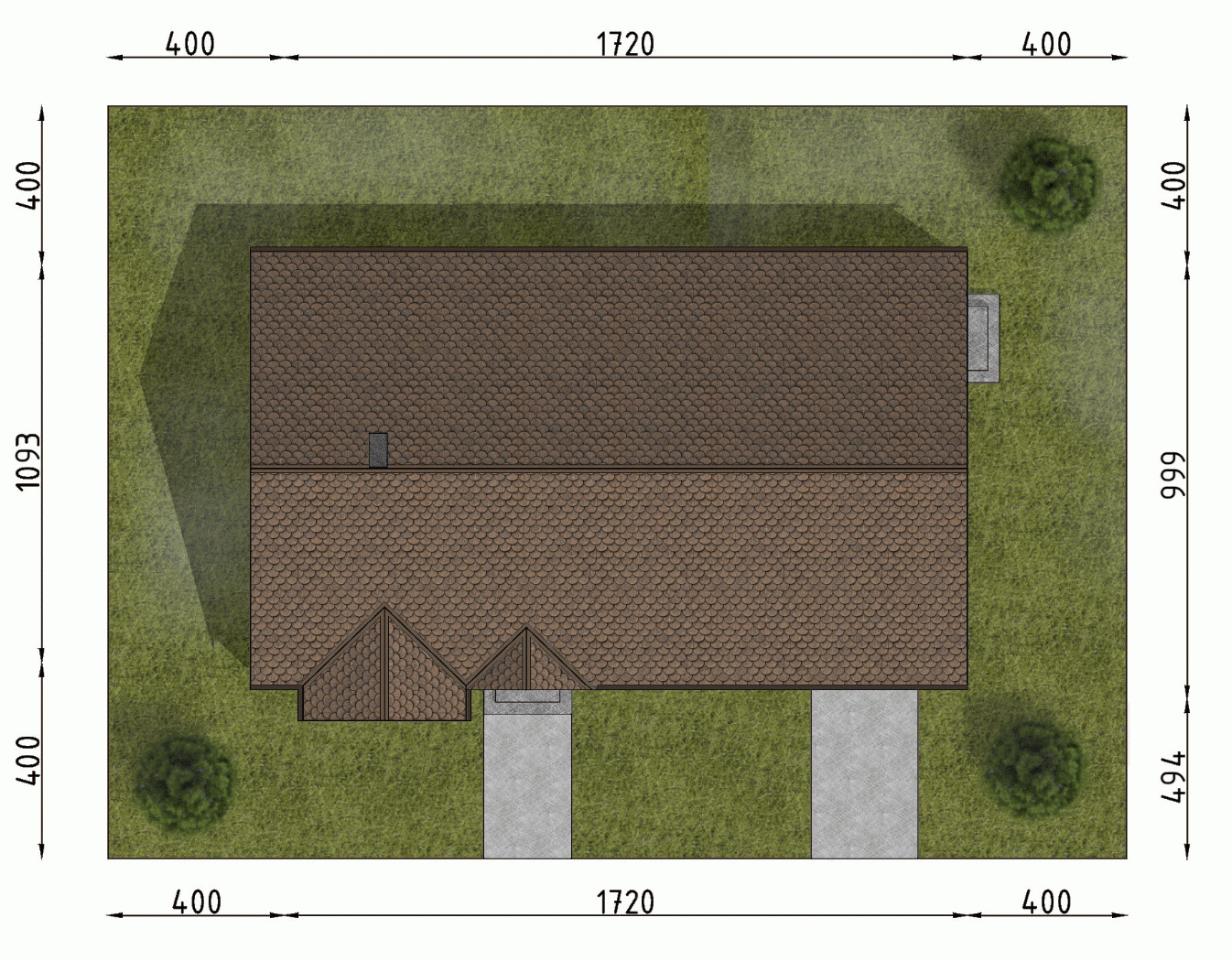

  • Minimalne wymiary działki18.93 x 25.2m
  • GarażJednostanowiskowy
  • Rodzaj dachuDwuspadowy
  • Kąt nach. dachu25°

Zawartość projektu

*-ważne informacje dodatkowe, zmiany z dnia 22.05.2023r.

W związku z kolejnymi zmianami w prawie dotyczącymi projektów gotowych od 01.06.2023r. Klienci zamawiający projekt zobowiązani są do przekazania danych inwestora. Dane te będą drukowane na stronach tytułowych oraz w tabelach rysunkowych w projekcie.

Plomby w projektach pozostają bez zmian. Nie rozplombowany projekt będzie można zwrócić na dotychczasowych zasadach.

Projekty domów jednorodzinnych oraz garaży sprzedajemy w 6 egzemplarzach - 3 egzemplarze architektoniczno-budowlane oraz 3 egzemplarze techniczne.

Projekt architektoniczno-budowlany stanowi część projektu budowlanego, który jest podstawą do wydania Decyzji o pozwoleniu na budowę. Projekt budowlany składa się z:
- projektu architektoniczno-budowlanego,
- projektu technicznego,
- projektu zagospodarowania działki.

Część architektoniczno-konstrukcyjną:

  • rzut fundamentów – dokładne rozmieszczenie fundamentów, wymiary ław fundamentowych i głębokość ich posadowienia.
  • rzuty wszystkich kondygnacji (np. parter, piwnica, piętro) – rozmieszczenie i wymiary wszystkich pomieszczeń, rozmieszczenie i wielkość otworów okiennych i drzwiowych, rozmieszczenie kominów, sugerowana aranżacja wnętrz.
  • rzut więźby dachowej – wymiary i rozmieszczenie elementów konstrukcji dachu.
  • rzut dachu – wymiary dachu, kąt nachylenia wszystkich połaci dachu, rozmieszczenie okien połaciowych, lukarn, kominów.
  • przekroje pionowe – rysunki budynku po pionowym przecięciu, pokazują wszystkie elementy konstrukcji budynku, czyli warstwy podłogi, stropów, dachu.

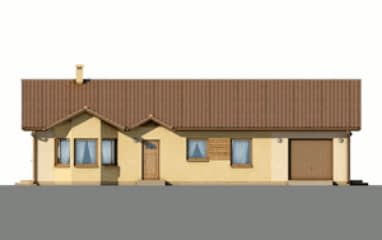

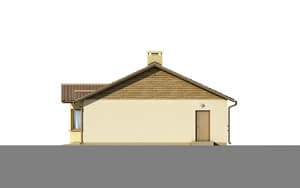

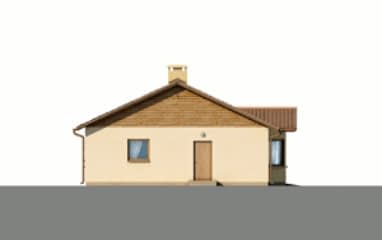

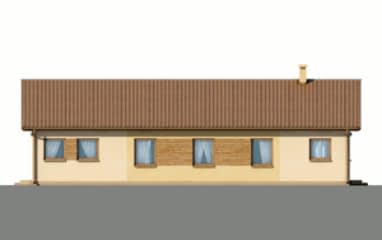

  • elewacje (frontowa, dwie elewacje boczne, ogrodowa) – dokładny wygląd domu z każdej strony.
  • zestawienie stolarki okiennej i drzwiowej – wymiary okien i drzwi wykorzystanych w projekcie

Część instalacyjną:

  • schemat instalacji wodno-kanalizacyjnej
  • schemat instalacji centralnego ogrzewania
  • schemat instalacji elektrycznej
  • schemat instalacji gazowej - jeśli jest przewidziana w projekcie.

Zmiany w projektach

  • Razem z projektem możemy dostarczyć bezpłatnie podpisaną przez autora projektu zgodę na określone zmiany. W myśl ustawy o ochronie praw autorskich jest ona wymagana do wprowadzenia przez architekta adaptującego zmian adaptacyjnych w projekcie. Po otrzymaniu projektu należy udać się do lokalnego architekta, który naniesie dom na działkę i przygotuje projekt zagospodarowania działki oraz dokona zmian w projekcie. Z nim można indywidualnie ustalić koszt i termin adaptacji. Zależy on od zakresu i stopnia złożoności prac projektowych.

Dodatki

Bezpłatne dodatki

Gratis

Zestaw umów

Gratis

Zmiany w projekcie

Gratis

Tablica budowy

Gratis

Dziennik budowy

Płatne dodatki

Dodatkowy egzemplarz projektu

490 zł

Kosztorys budowlany

990 zł

Zestawienie materiałów

250 zł

Projekt wentylacji mechanicznej z rekuperacją

890 zł

Projekt ogrzewania podłogowego

790 zł

Projekt instalacji solarnej
