Projekt domu D103A - Lidia A WT2021

Name: D103A - Lidia A WT2021
Brand: artinex PROJEKT
SKU: d103a-lidia-a
Price: 3249.00 PLN
Availability: InStock

Autor projektu:artinex PROJEKT

Lustrzane odbicie

Dodaj do schowka

Gratis do projektów: zestaw umów, zgoda na zmiany w projekcie. Darmowa dostawa za 0 zł.

3 249 zł2 899 zł

Oszczędź: 350,00zł

Najniższa cena z 30 dni: 2 789,00 zł

Promocja ważna do

25-04-2024

Zadaj pytanie

Typ projektuWolnostojący
StylNowoczesny
Powierzchnia użytkowa44.47 m²
KondygnacjeParterowy
GarażBez garażu
DachDwuspadowy
Kąt nach. dachu23°
Odbicie lustrzaneTak
Czas realizacjidni

Zobacz więcej >

Zadzwoń do konsultanta

502 503 202

Godziny pracy: Pon. - Pt.8:00 - 16:00

Opis

Zgodność z WT 2021 i Eurokodami

Ze względu na dostosowywanie projektu do standardu WT 2021, czas realizacji może się różnić od standardowego.

Skontaktuj się z nami aby poznać szczegóły dotyczące wybranego projektu.

502 503 202

sklep@wbudowie.pl

Zapytaj o termin realizacji

Opis projektu

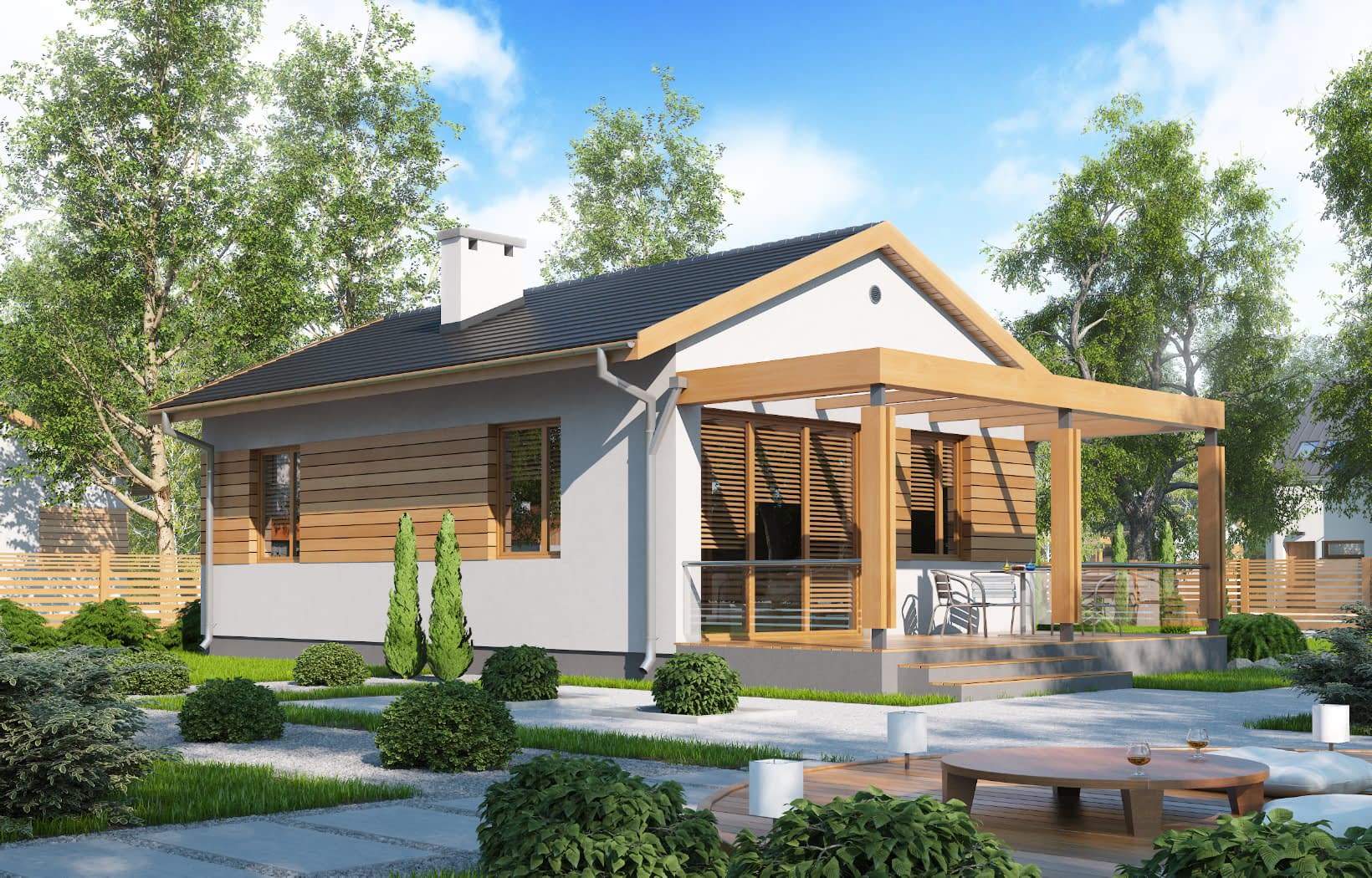

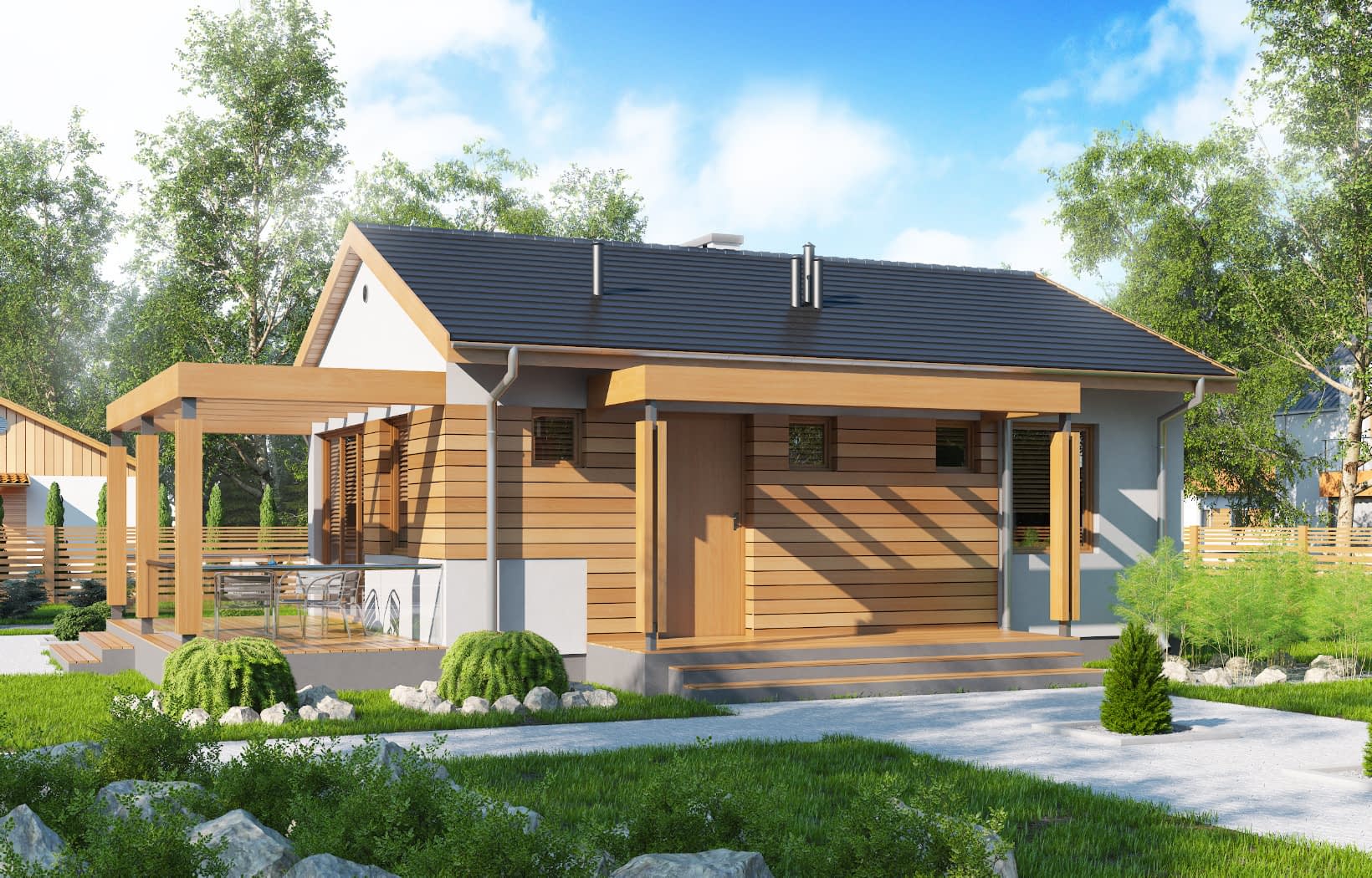

Projekt Lidia A to nowoczesna wersja domu parterowego D103 Lidia. Prosta forma, ciekawe rozwiązanie elewacji oraz - co najważniejsze - niezwykle funkcjonalne wnętrze są atutami tego domu. Duży taras osłonięty pergolą zaprasza do odpoczynku w ciepłe dni. Dzięki dużym oknom tarasowym widny pokój dzienny stanie się ulubionym miejscem spędzania wolnego czasu. Ten dom świetnie sprawdza się jako dom letniskowy i całoroczny.

Konstrukcja

Ściany zewnętrzne: dwuwarstwowe, beton komórkowy 24 cm + styropian 20cm
Strop: drewniany
Konstrukcja dachu: drewniany, wiązar dachowy
Pokrycie dachu: blachodachówka
Elewacja: tynk cienkowarstwowy, na fragmentach ścian deski i płytki klinkierowe
Ogrzewanie - piec gazowy
EP70 kWh/m2.rok
Projekt zgodny z Wt2021

Rzuty

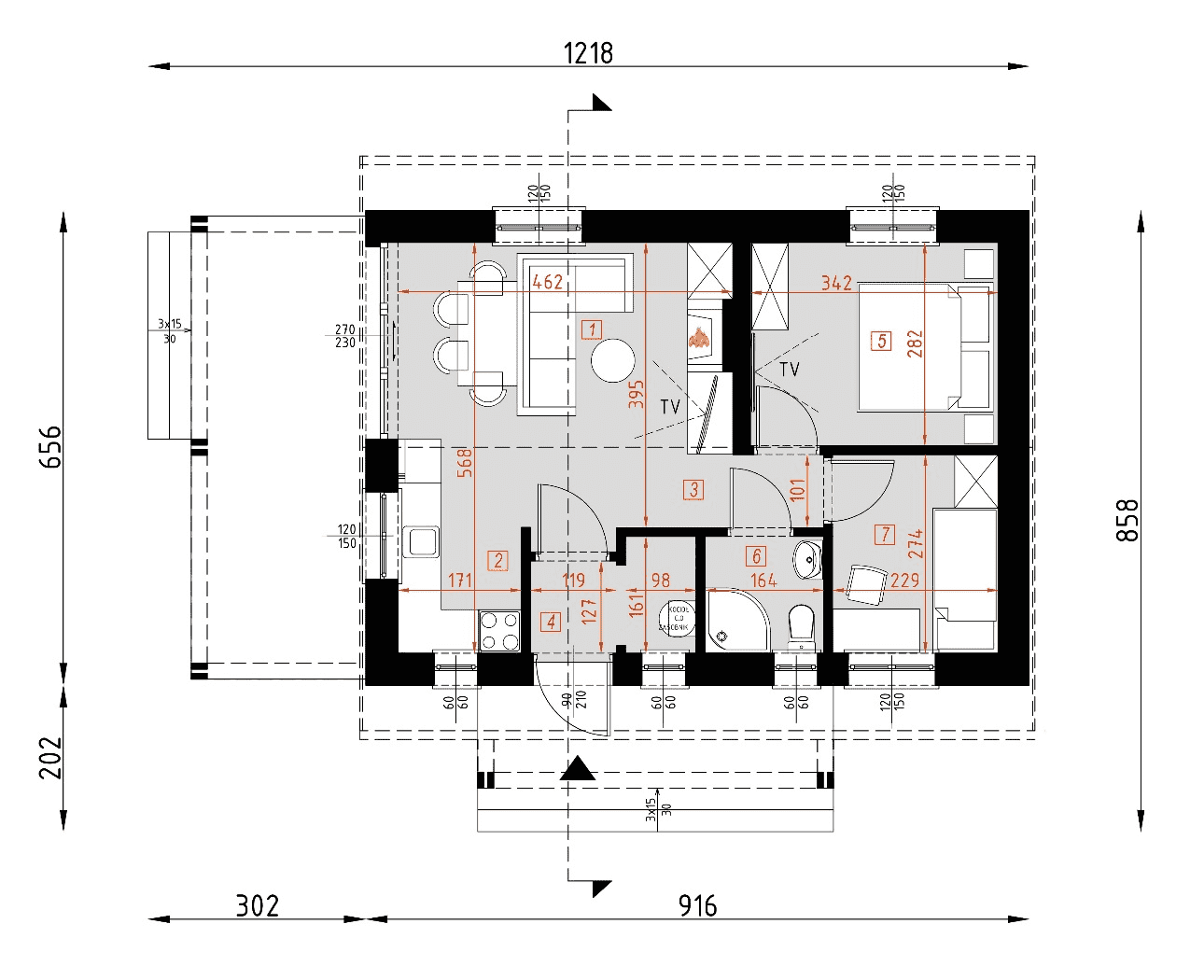

Parter

pokój dzienny17.28m²
kuchnia4.17m²
hol1.26m²
wiatrołap3.23m²
sypialnia9.63m²
łazienka2.64m²
sypialnia6.26m²
taras9.81m²
taras17.06m²

Dane techniczne

Powierzchnia użytkowa44.47 m²
Powierzchnia zabudowy60.07 m²
Liczba łazienek1
Liczba pokoi2
Kubatura305.5 m³
Wysokość domu5.13 m

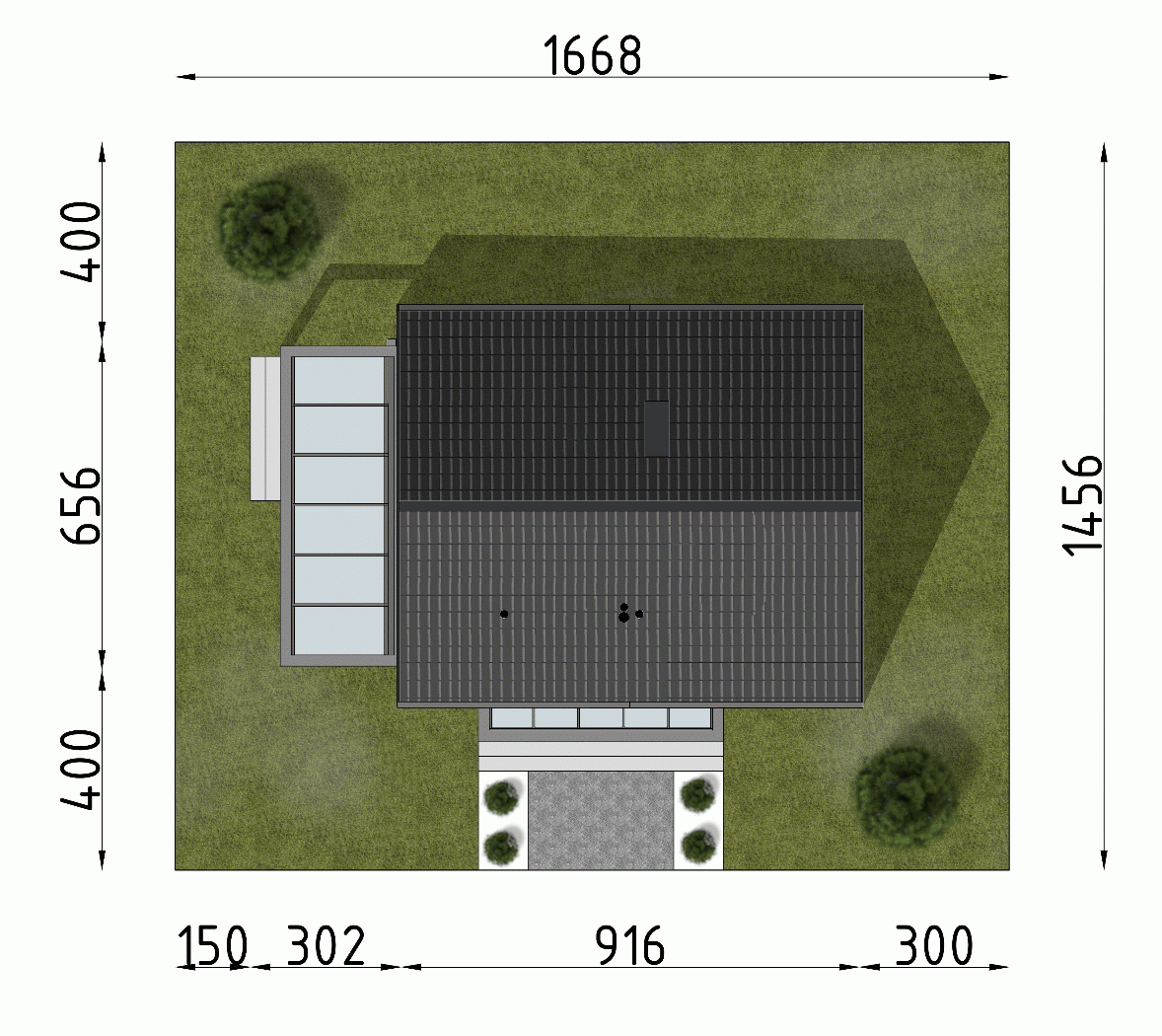

Minimalne wymiary działki14.56 x 16.68m
GarażBez garażu
Rodzaj dachuDwuspadowy
Kąt nach. dachu23°

Zawartość projektu

*-ważne informacje dodatkowe, zmiany z dnia 22.05.2023r.

W związku z kolejnymi zmianami w prawie dotyczącymi projektów gotowych od 01.06.2023r. Klienci zamawiający projekt zobowiązani są do przekazania danych inwestora. Dane te będą drukowane na stronach tytułowych oraz w tabelach rysunkowych w projekcie.

Plomby w projektach pozostają bez zmian. Nie rozplombowany projekt będzie można zwrócić na dotychczasowych zasadach.

Projekty domów jednorodzinnych oraz garaży sprzedajemy w 6 egzemplarzach - 3 egzemplarze architektoniczno-budowlane oraz 3 egzemplarze techniczne.

Projekt architektoniczno-budowlany stanowi część projektu budowlanego, który jest podstawą do wydania Decyzji o pozwoleniu na budowę. Projekt budowlany składa się z:
- projektu architektoniczno-budowlanego,
- projektu technicznego,
- projektu zagospodarowania działki.

Część architektoniczno-konstrukcyjną:

rzut fundamentów – dokładne rozmieszczenie fundamentów, wymiary ław fundamentowych i głębokość ich posadowienia.
rzuty wszystkich kondygnacji (np. parter, piwnica, piętro) – rozmieszczenie i wymiary wszystkich pomieszczeń, rozmieszczenie i wielkość otworów okiennych i drzwiowych, rozmieszczenie kominów, sugerowana aranżacja wnętrz.
rzut więźby dachowej – wymiary i rozmieszczenie elementów konstrukcji dachu.
rzut dachu – wymiary dachu, kąt nachylenia wszystkich połaci dachu, rozmieszczenie okien połaciowych, lukarn, kominów.
przekroje pionowe – rysunki budynku po pionowym przecięciu, pokazują wszystkie elementy konstrukcji budynku, czyli warstwy podłogi, stropów, dachu.

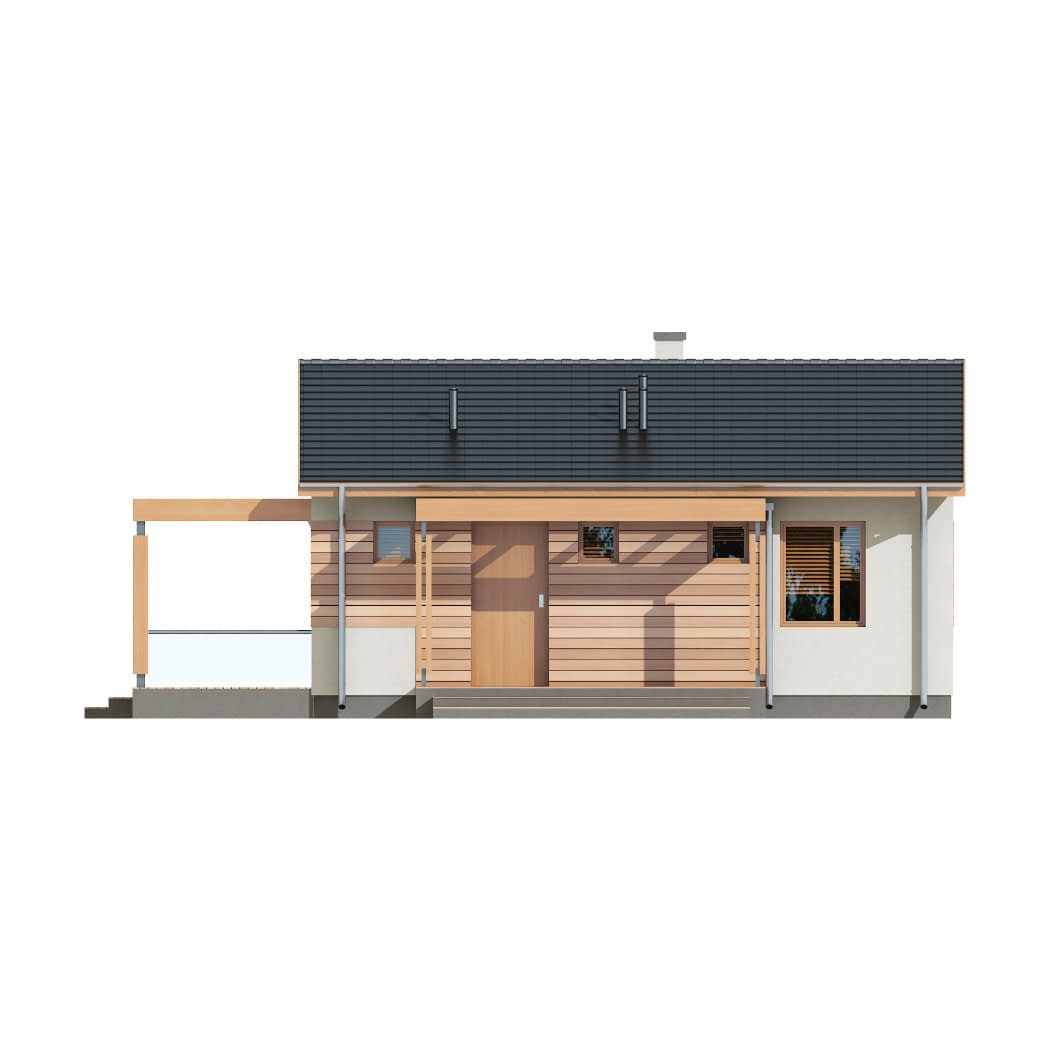

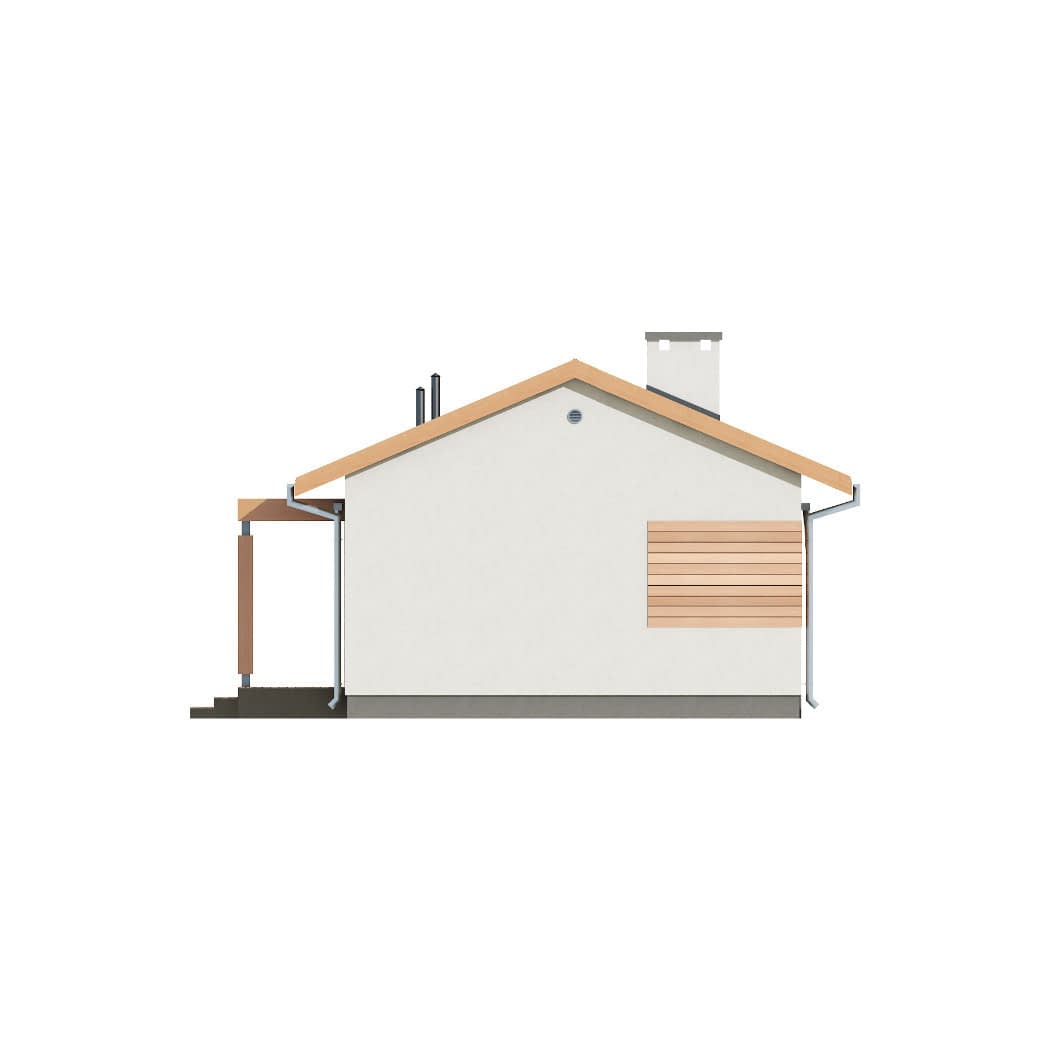

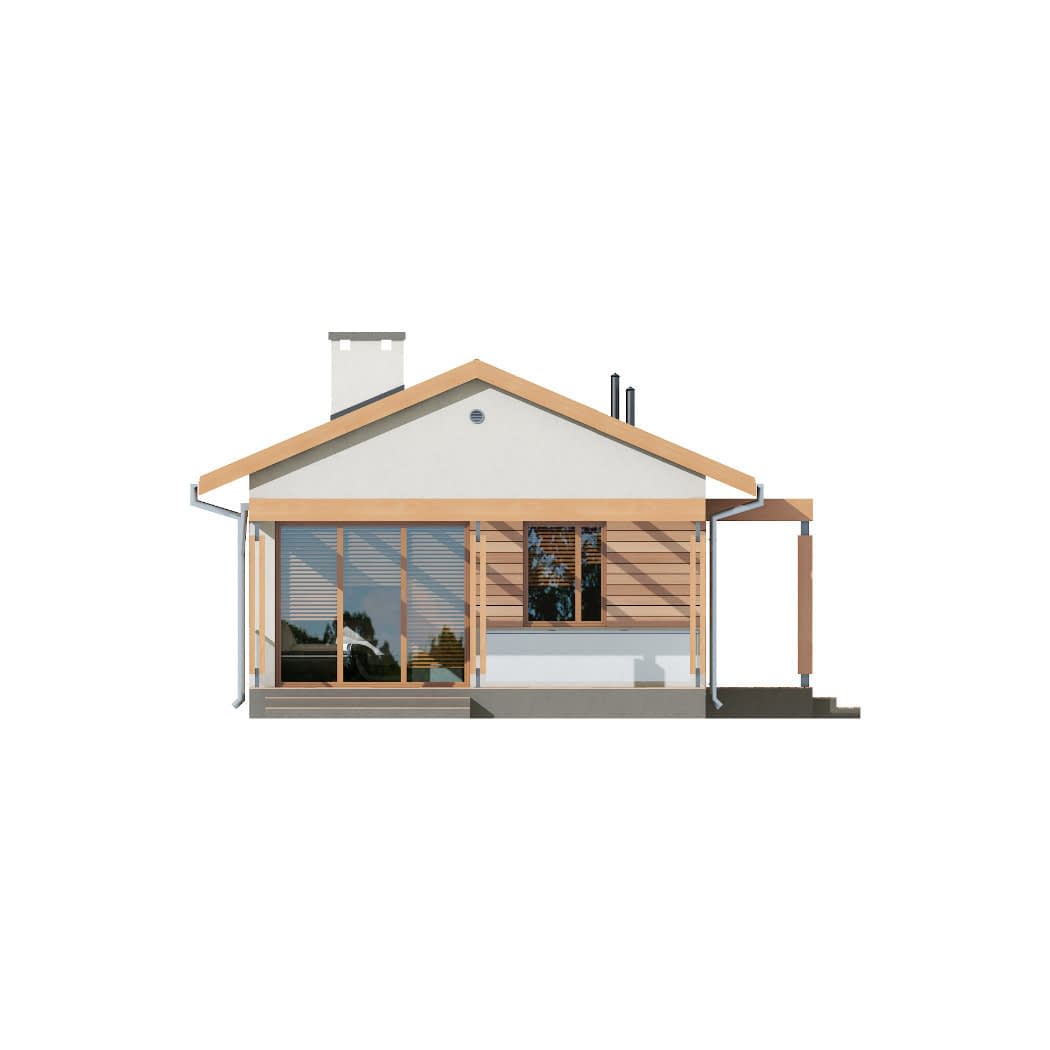

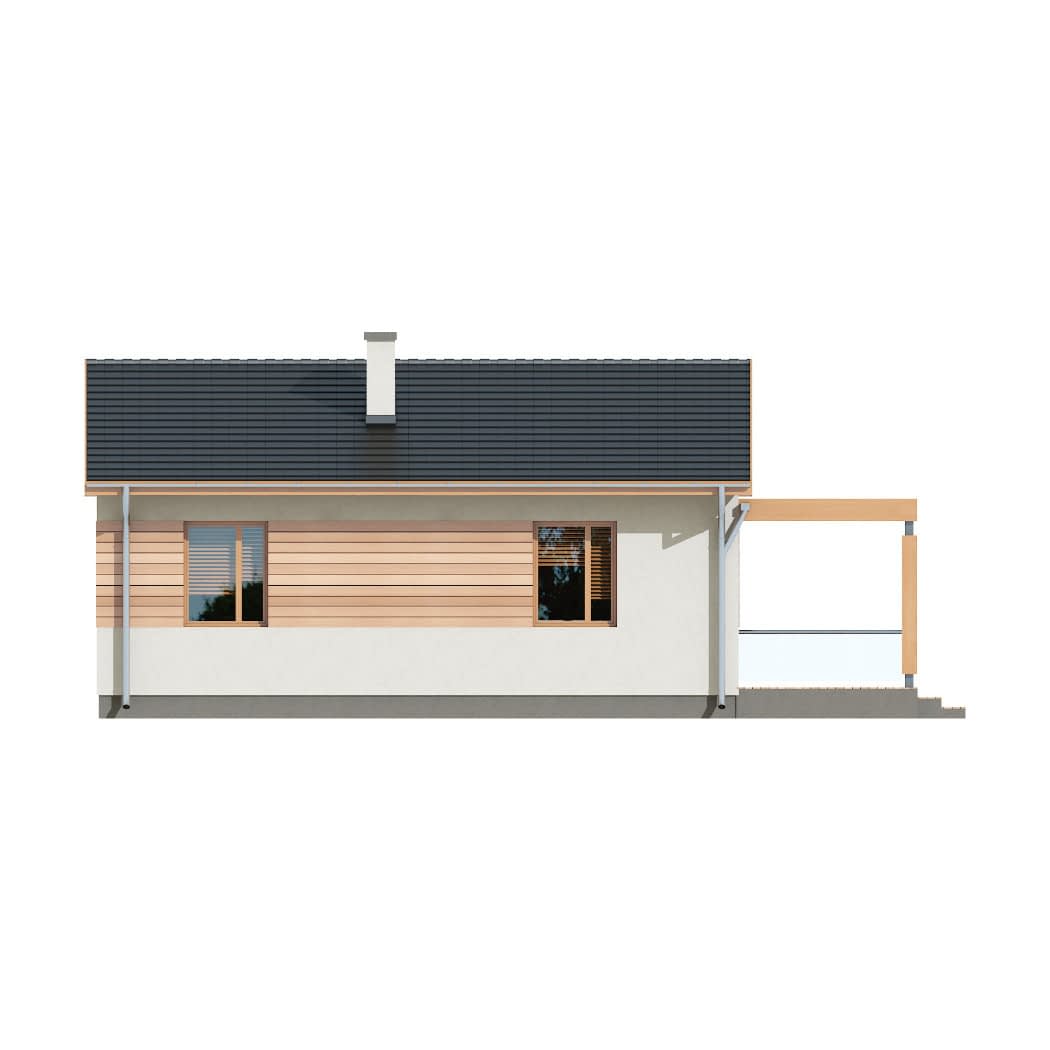

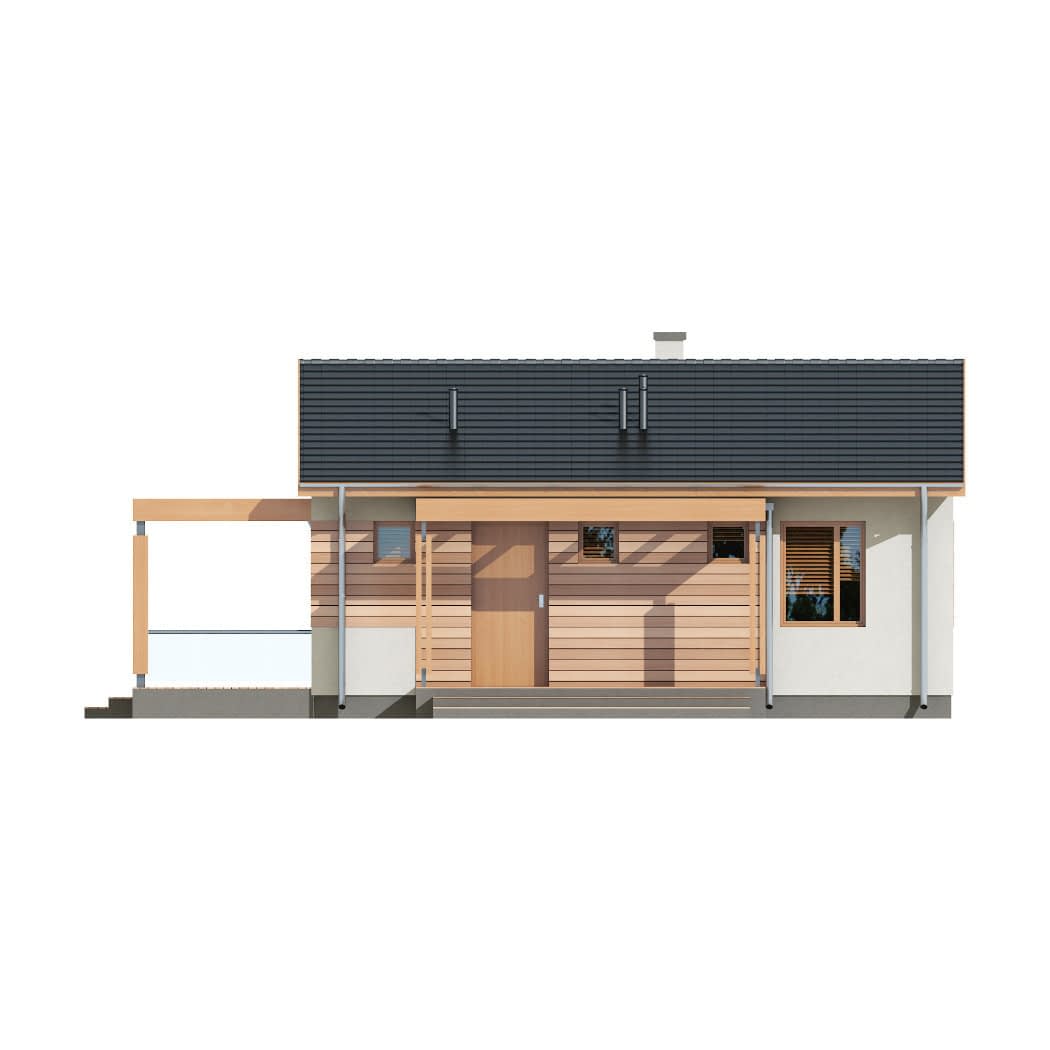

elewacje (frontowa, dwie elewacje boczne, ogrodowa) – dokładny wygląd domu z każdej strony.
zestawienie stolarki okiennej i drzwiowej – wymiary okien i drzwi wykorzystanych w projekcie

Część instalacyjną:

schemat instalacji wodno-kanalizacyjnej
schemat instalacji centralnego ogrzewania
schemat instalacji elektrycznej
schemat instalacji gazowej - jeśli jest przewidziana w projekcie.

Zmiany w projektach

Razem z projektem możemy dostarczyć bezpłatnie podpisaną przez autora projektu zgodę na określone zmiany. W myśl ustawy o ochronie praw autorskich jest ona wymagana do wprowadzenia przez architekta adaptującego zmian adaptacyjnych w projekcie. Po otrzymaniu projektu należy udać się do lokalnego architekta, który naniesie dom na działkę i przygotuje projekt zagospodarowania działki oraz dokona zmian w projekcie. Z nim można indywidualnie ustalić koszt i termin adaptacji. Zależy on od zakresu i stopnia złożoności prac projektowych.
