Projekt domu D135 - WT2021
Rabat -480 zł
+2
Promocja ważna do
10-12-2024
- Typ projektuWolnostojący
- StylNowoczesny
- Powierzchnia użytkowa109.45 m²
- KondygnacjeParterowy
- GarażJednostanowiskowy
- DachPłaski
- Kąt nach. dachu0°
- Odbicie lustrzaneTak
- Czas realizacji3 dni Zobacz więcej >
Opis
Zgodność z WT 2021 i Eurokodami
Ze względu na dostosowywanie projektu do standardu WT 2021, czas realizacji może się różnić od standardowego.
Skontaktuj się z nami aby poznać szczegóły dotyczące wybranego projektu.
Opis projektu
Projekt D135 jest funkcjonalnym domem parterowym z nowoczesną architekturą dedykowany 4 osobowej rodzinie. Strefa dzienna to duży, wygodny salon wraz z jadalnią i funkcjonalną, widną kuchnią. Strefa nocna została wyraźnie wydzielona i składają się na nią dwa pokoje z osobną łazienką oraz główna sypialnia z łazienką i garderobą. Garaż jednostanowiskowy wraz z kotłownią oraz spiżarnia to dodatkowe atuty tego domu.Konstrukcja
Ściany zewnętrzne: dwuwarstwowe, murowaneStrop: gęstożebrowy Teriva
Pokrycie dachu: blacha
Elewacja: tynk cienkowarstwowy, na fragmentach ścian deski i płyty z piaskowca lub imitacji kamienia.
PROJEKT SPEŁNIA WT2021
EP=70 WT2021
Ogrzewanie gazowe

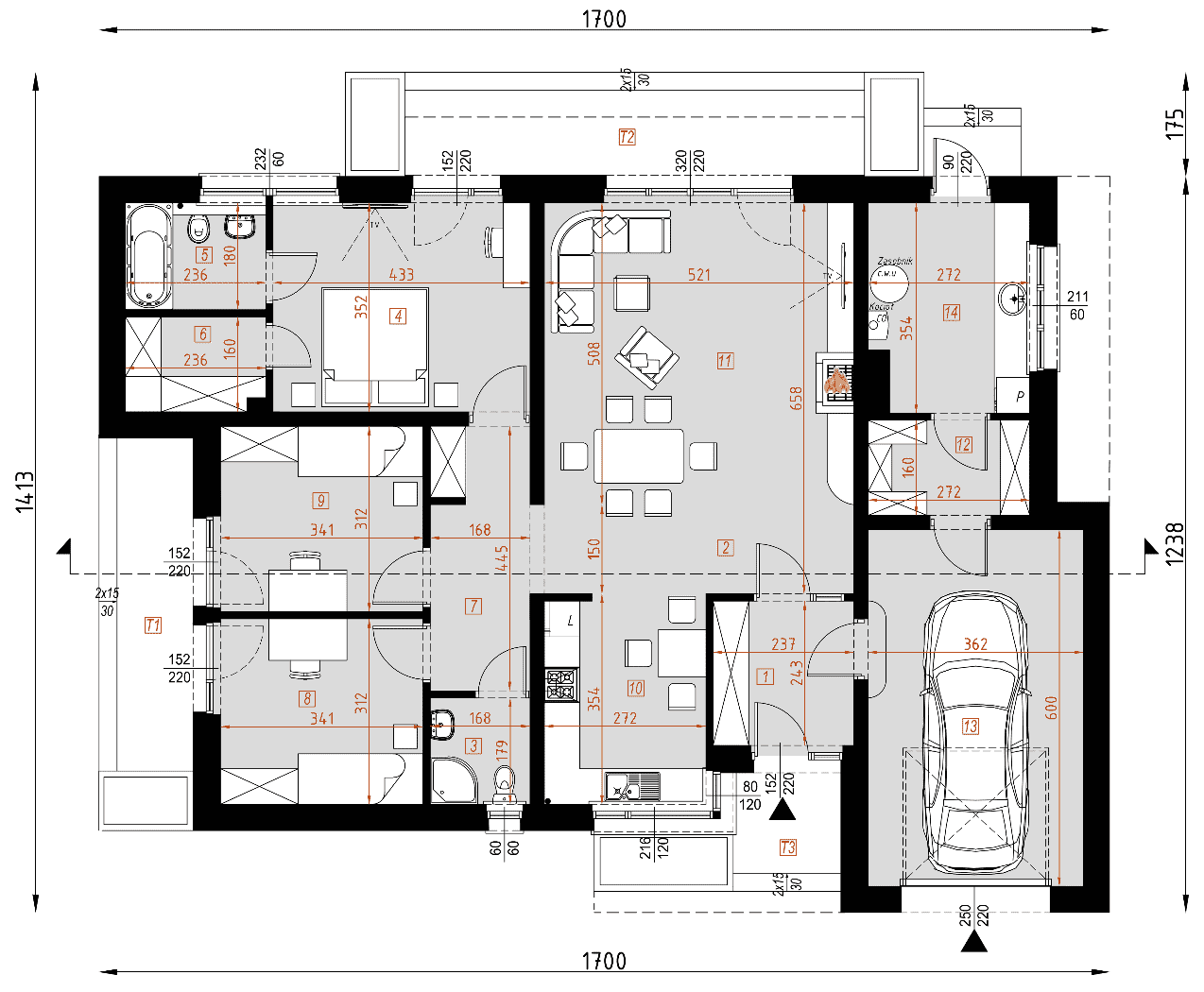

Rzuty
Parter
- przedsionek5.75 m²
- hall8.17 m²
- łazienka3.07 m²
- sypialnia15.22 m²
- łazienka4.25 m²
- garderoba3.70 m²
- korytarz7.40 m²
- pokój10.63 m²
- pokój10.63 m²
- kuchnia9.30 m²
- salon / jadalnia26.46 m²
- spiżarnia4.35 m²
- garaż21.75 m²
- kotłownia9.24 m²
- taras 18.84 m²
- taras 213.38 m²
Dane techniczne
- Powierzchnia użytkowa109.45 m²
- Powierzchnia zabudowy176.27 m²
- Liczba łazienek2
- Liczba pokoi3
- Kubatura868 m³
- Wysokość domu4.28 m

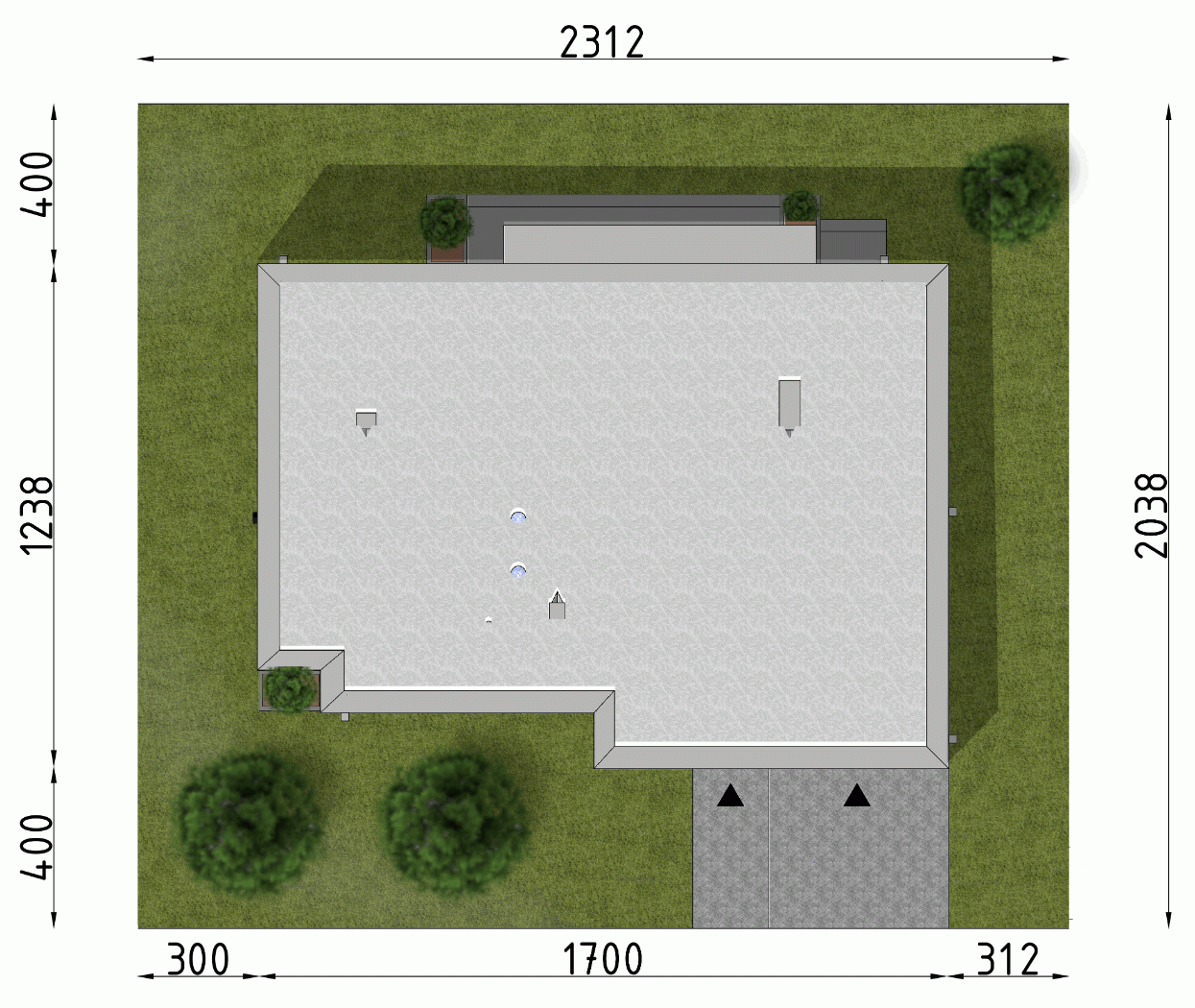

- Minimalne wymiary działki20.38 x 23.12m
- GarażJednostanowiskowy
- Rodzaj dachuPłaski
- Kąt nach. dachu0°
Zawartość projektu
*-ważne informacje dodatkowe, zmiany z dnia 22.05.2023r.
W związku z kolejnymi zmianami w prawie dotyczącymi projektów gotowych od 01.06.2023r. Klienci zamawiający projekt zobowiązani są do przekazania danych inwestora. Dane te będą drukowane na stronach tytułowych oraz w tabelach rysunkowych w projekcie.
Plomby w projektach pozostają bez zmian. Nie rozplombowany projekt będzie można zwrócić na dotychczasowych zasadach.
Projekty domów jednorodzinnych oraz garaży sprzedajemy w 6 egzemplarzach - 3 egzemplarze architektoniczno-budowlane oraz 3 egzemplarze techniczne.
Projekt architektoniczno-budowlany stanowi część projektu budowlanego, który jest podstawą do wydania Decyzji o pozwoleniu na budowę. Projekt budowlany składa się z:
- projektu architektoniczno-budowlanego,
- projektu technicznego,
- projektu zagospodarowania działki.
Część architektoniczno-konstrukcyjną:
- rzut fundamentów – dokładne rozmieszczenie fundamentów, wymiary ław fundamentowych i głębokość ich posadowienia.
- rzuty wszystkich kondygnacji (np. parter, piwnica, piętro) – rozmieszczenie i wymiary wszystkich pomieszczeń, rozmieszczenie i wielkość otworów okiennych i drzwiowych, rozmieszczenie kominów, sugerowana aranżacja wnętrz.
- rzut więźby dachowej – wymiary i rozmieszczenie elementów konstrukcji dachu.
- rzut dachu – wymiary dachu, kąt nachylenia wszystkich połaci dachu, rozmieszczenie okien połaciowych, lukarn, kominów.
- przekroje pionowe – rysunki budynku po pionowym przecięciu, pokazują wszystkie elementy konstrukcji budynku, czyli warstwy podłogi, stropów, dachu.

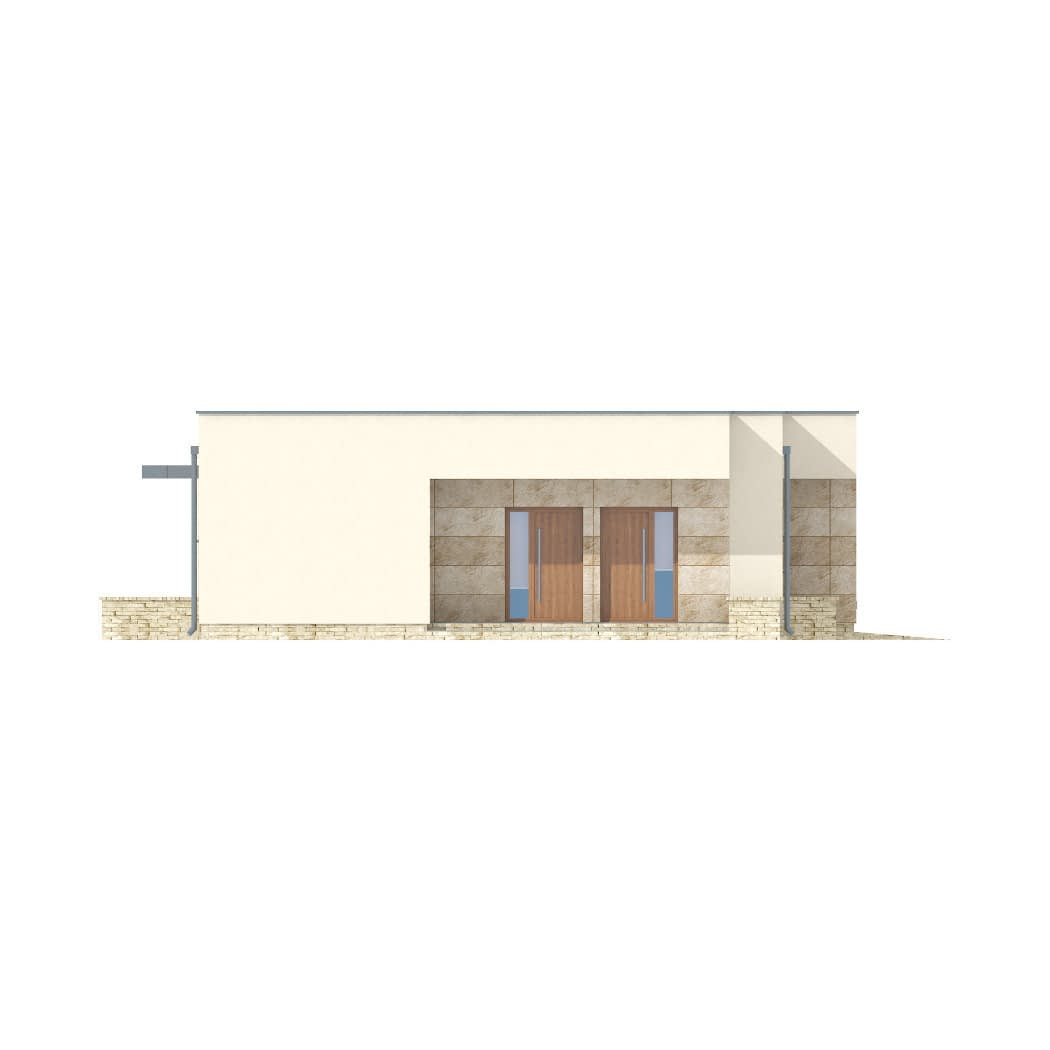

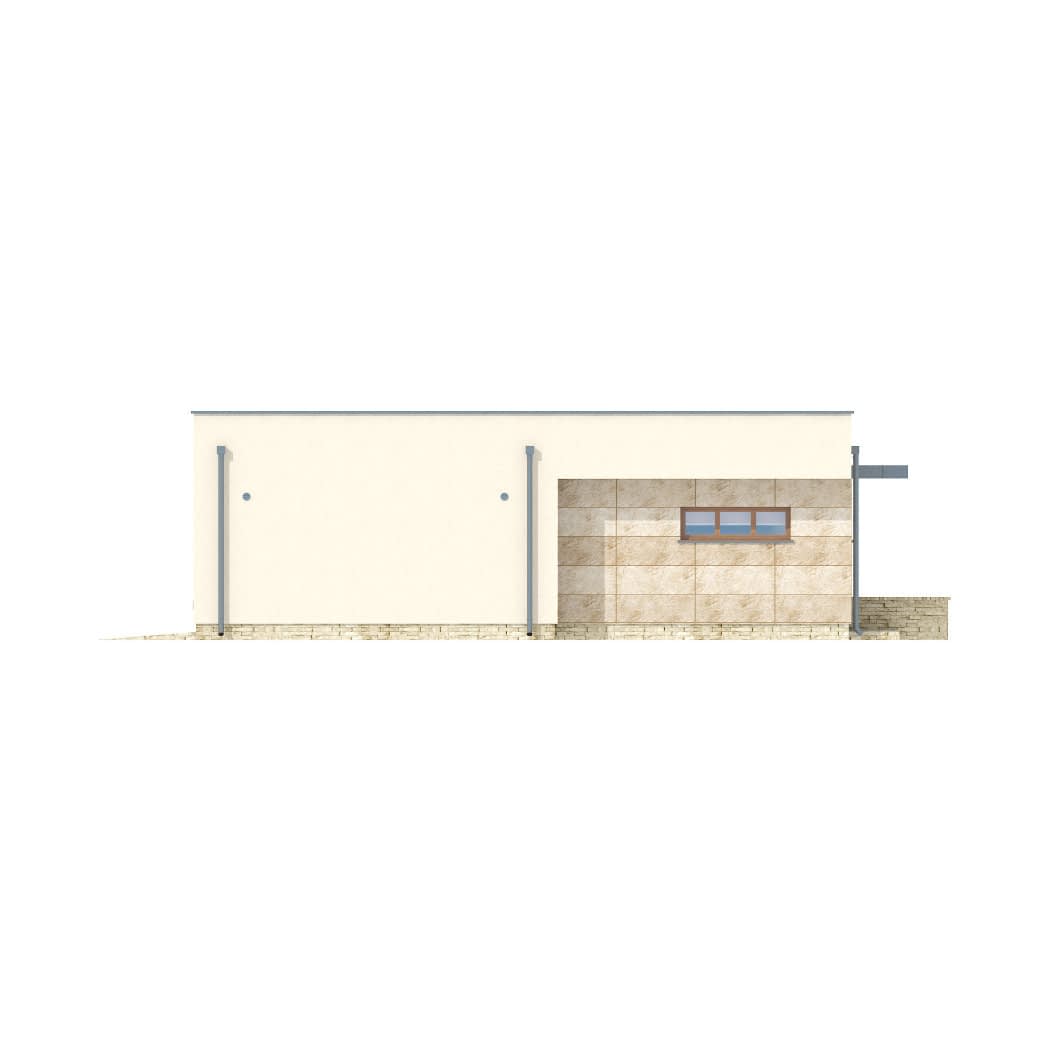

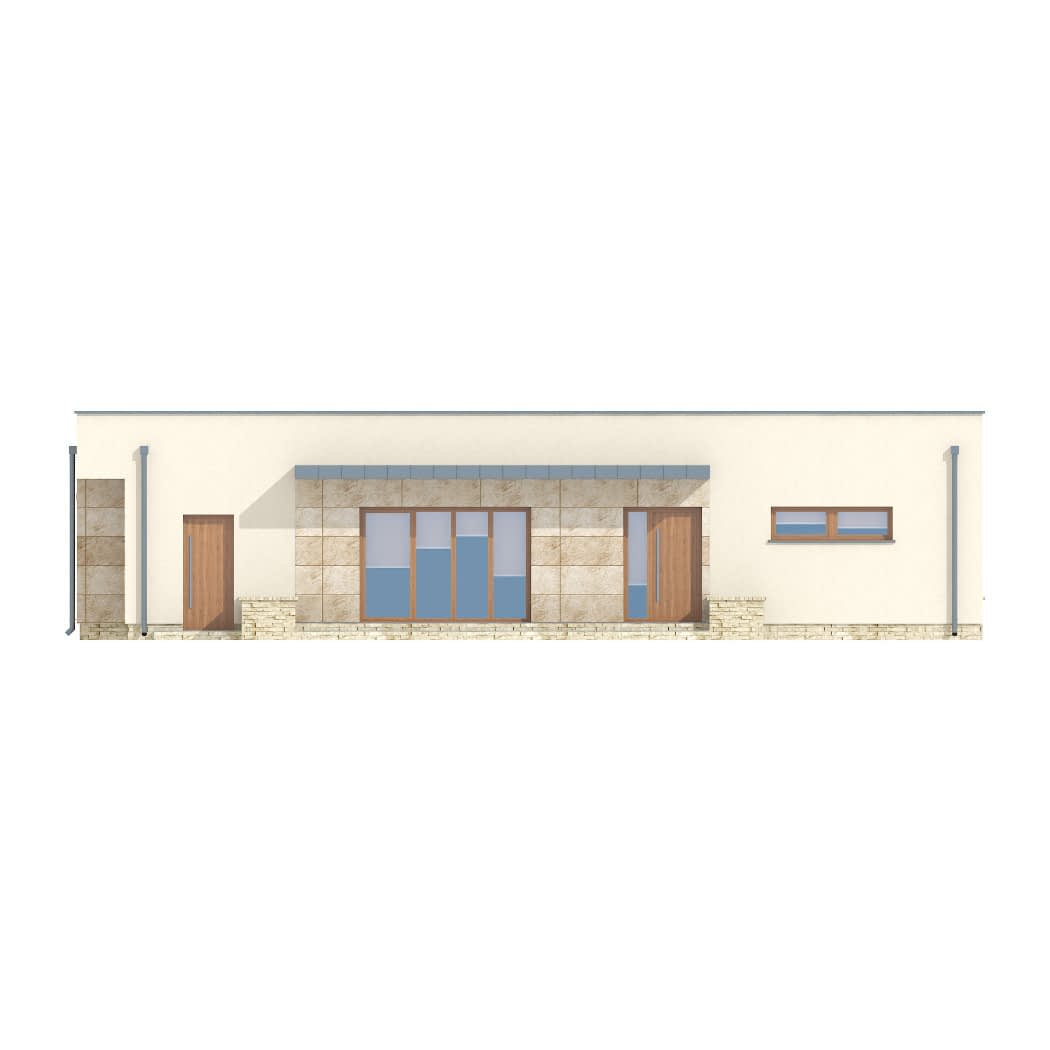

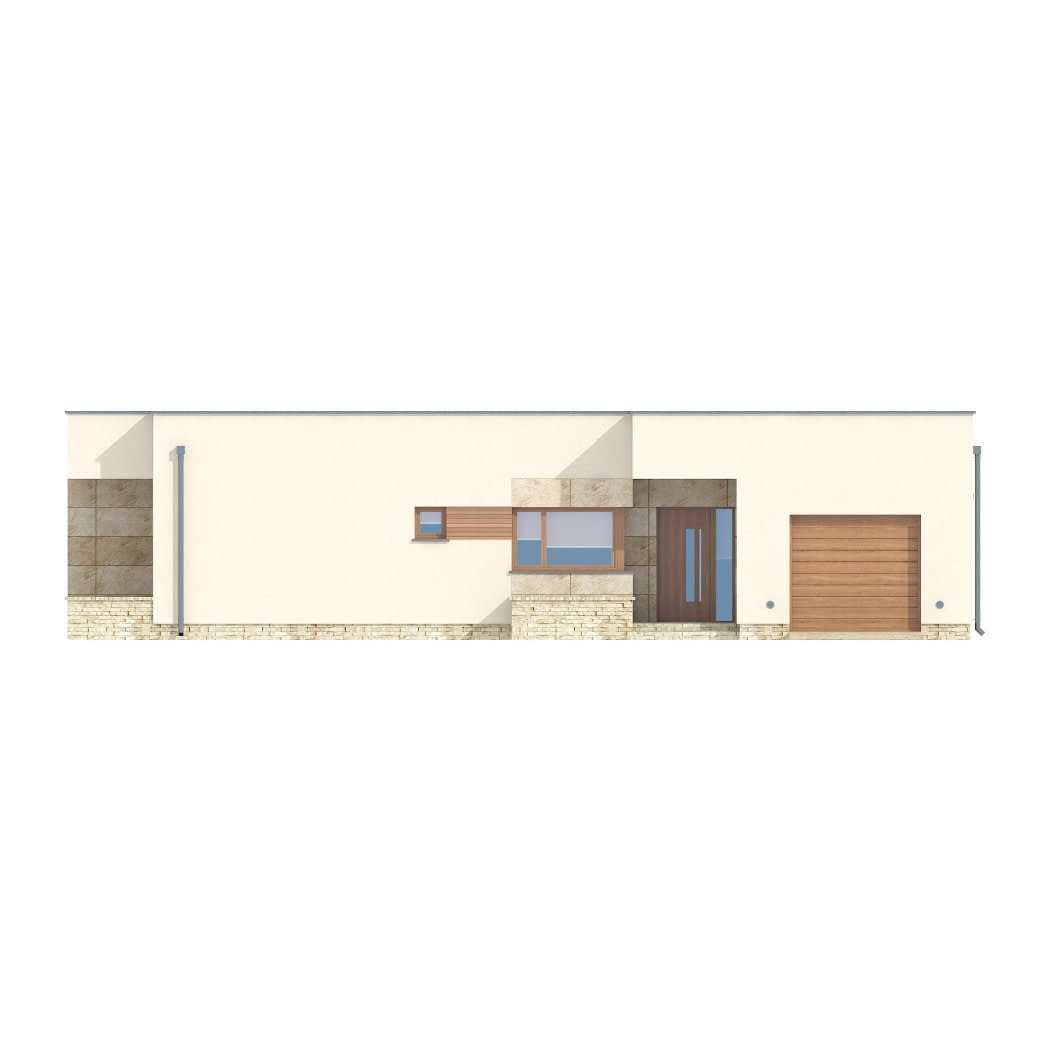

- elewacje (frontowa, dwie elewacje boczne, ogrodowa) – dokładny wygląd domu z każdej strony.
- zestawienie stolarki okiennej i drzwiowej – wymiary okien i drzwi wykorzystanych w projekcie
Część instalacyjną:
- schemat instalacji wodno-kanalizacyjnej
- schemat instalacji centralnego ogrzewania
- schemat instalacji elektrycznej
- schemat instalacji gazowej - jeśli jest przewidziana w projekcie.
Zmiany w projektach
- Razem z projektem możemy dostarczyć bezpłatnie podpisaną przez autora projektu zgodę na określone zmiany. W myśl ustawy o ochronie praw autorskich jest ona wymagana do wprowadzenia przez architekta adaptującego zmian adaptacyjnych w projekcie. Po otrzymaniu projektu należy udać się do lokalnego architekta, który naniesie dom na działkę i przygotuje projekt zagospodarowania działki oraz dokona zmian w projekcie. Z nim można indywidualnie ustalić koszt i termin adaptacji. Zależy on od zakresu i stopnia złożoności prac projektowych.
Dodatki
Bezpłatne dodatki
GratisZestaw umów
GratisZmiany w projekcie
GratisTablica budowy
GratisDziennik budowy
GratisCharakterystyka energetyczna
Płatne dodatki
Dodatkowy egzemplarz projektu
450 zł
Kosztorys budowlany inwestorski
990 zł
Projekt wentylacji mechanicznej z rekuperacją
890 zł
Projekt ogrzewania podłogowego
790 zł
Projekt instalacji solarnej
990 zł
