Projekt domu D199 - Paula wersja drewniana WT2021

Name: D199 - Paula wersja drewniana WT2021
Brand: artinex PROJEKT
SKU: d199-paula-wersja-drewniana
Price: 4399.00 PLN
Availability: InStock

D199 - Paula wersja drewniana WT2021 - wizualizacja 2

D199 - Paula wersja drewniana WT2021 - wizualizacja 3

D199 - Paula wersja drewniana WT2021 - wizualizacja 4

D199 - Paula wersja drewniana WT2021 - wizualizacja 5

D199 - Paula wersja drewniana WT2021 - wizualizacja 6

D199 - Paula wersja drewniana WT2021 - wizualizacja 7

D199 - Paula wersja drewniana WT2021 - wizualizacja 8

Autor projektu:artinex PROJEKT

Lustrzane odbicie

Dodaj do schowka

Gratis do projektów: zestaw umów, zgoda na zmiany w projekcie. Darmowa dostawa za 0 zł.

4 399 zł

Zadaj pytanie

Typ projektuWolnostojący
StylTradycyjny
Powierzchnia użytkowa92.38 m²
KondygnacjeParterowy, z poddaszem
GarażJednostanowiskowy
DachDwuspadowy
Kąt nach. dachu40°
Odbicie lustrzaneTak
Czas realizacji21 dni

Zobacz więcej >

Zadzwoń do konsultanta

502 503 202

Godziny pracy: Pon. - Pt.8:00 - 16:00

Opis

Zgodność z WT 2021 i Eurokodami

Ze względu na dostosowywanie projektu do standardu WT 2021, czas realizacji może się różnić od standardowego.

Skontaktuj się z nami aby poznać szczegóły dotyczące wybranego projektu.

502 503 202

sklep@wbudowie.pl

Zapytaj o termin realizacji

Opis projektu

Dom w konstrukcji drewnianej, szkieletowej tzw. "kanadyjskiej". Parter składa się z pokoju dziennego (z kominkiem i wyjściem do ogrodu poprzez taras), pokoju, kuchni, łazienki, przedsionka oraz garażu jednostanowiskowym.Poddasze składa się z hallu, łazienki i dwóch pokoi sypialnych . Podstawowym założeniem przyjętym przy projekcie budynku było harmonijne wpisanie się w naturalny krajobraz i podjęcie kontynuacji tradycyjnego budownictwa wiejskiego. Jest to budynek parterowy, z poddaszem użytkowym, kryty dwuspadowym dachem. W elewacji budynku poprzez materiał zaakcentowano wyraźnie, strefę wejściową. W bryle budynku oddzielono także funkcję mieszkalną od garażu i gospodarczej.

Konstrukcja

Ściany zewnętrzne: Ściany zewnętrzne
Kantówek 3,8x14 cm zakotwionych śrubami w fundamencie.
Ściany wewnętrzne: parteru i poddasza w konstrukcji drewnianej ze słupków dr. (3,8x10cm)
Konstrukcja dachu: wiązary z elementów o przekroju 5 x 20cm
Pokrycie dachu: blachodachówka,
Elewacja: Tynk mineralny cienkowarstowy na siatce oraz płytki elewacyjne z piaskowca łupanego
EP=70 WT2021
Ogrzewanie gazowe

Rzuty

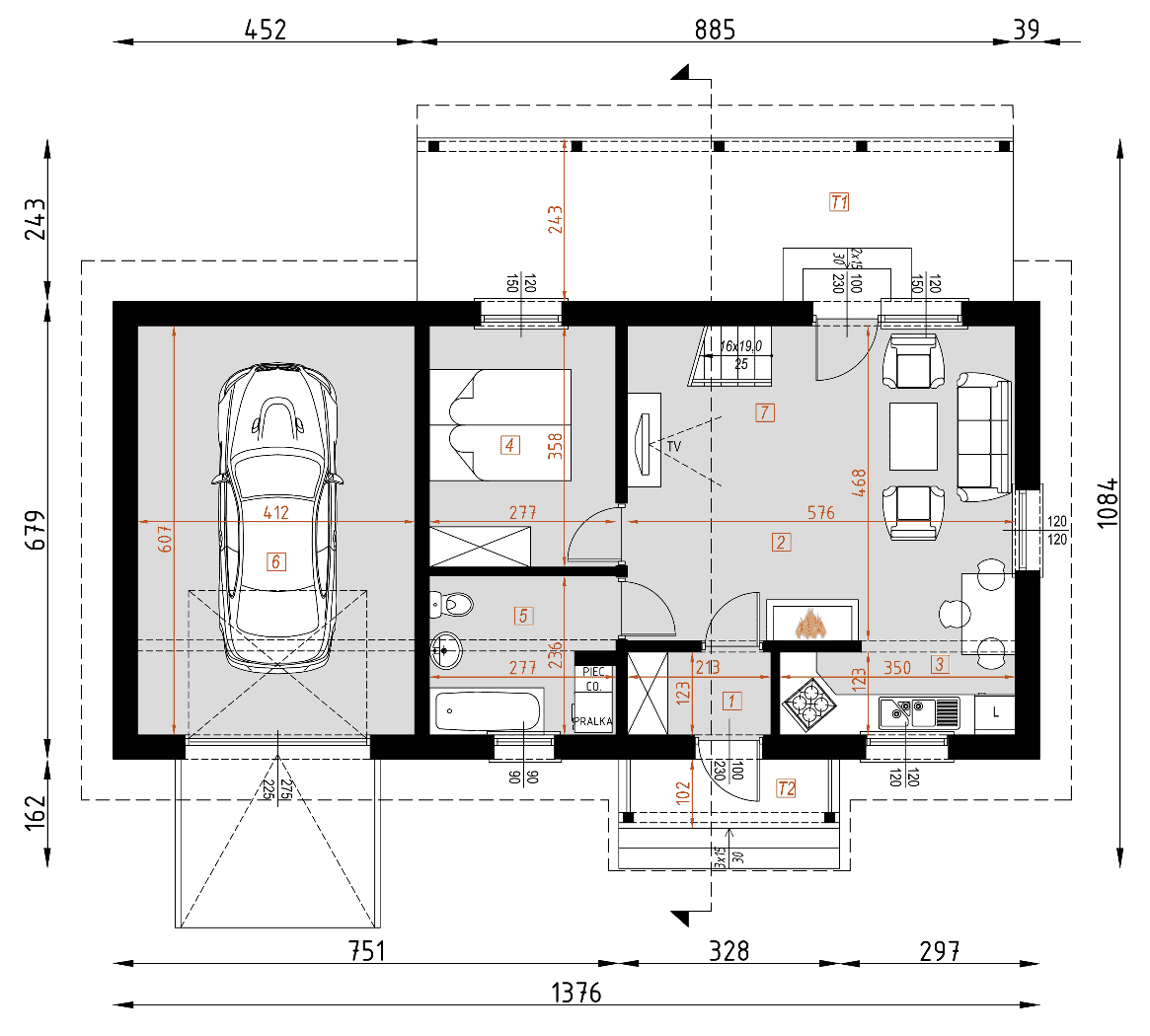

Parter

przedsionek2.62
salon25.57
kuchnia4.65
pokój 19.92
łazienka6.53
garaż25.31
schody1.00
taras 122.27
taras 23.78

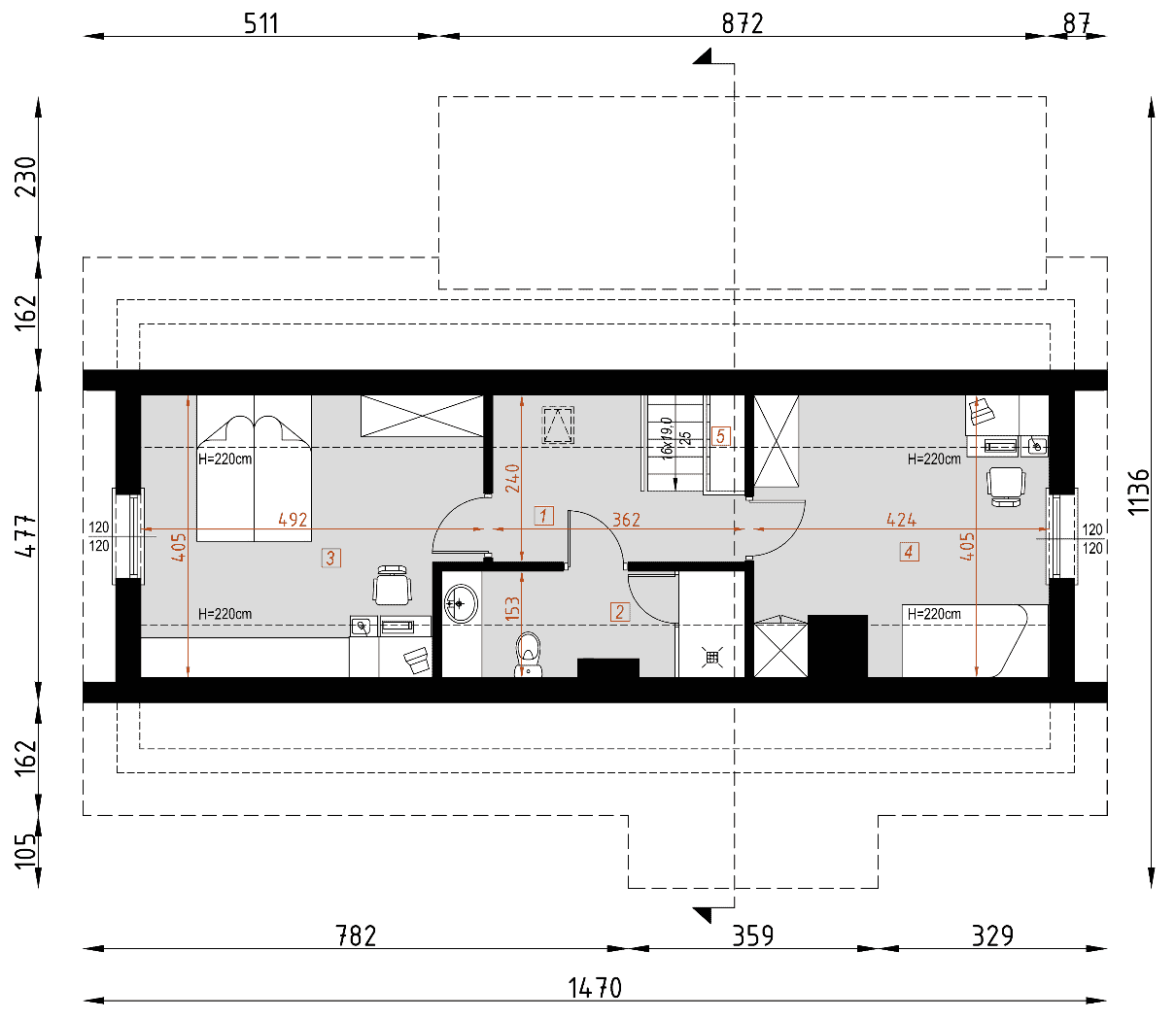

Poddasze

hall5.77(6.58)
łazienka4.89(6.40)
pokój15.28(18.73)
pokój13.55(16.42)
schody2.60(2.60)

Dane techniczne

Powierzchnia użytkowa92.38 m²
Powierzchnia zabudowy93.49 m²
Liczba łazienek2
Liczba pokoi4
Kubatura514 m³
Wysokość domu7.27 m

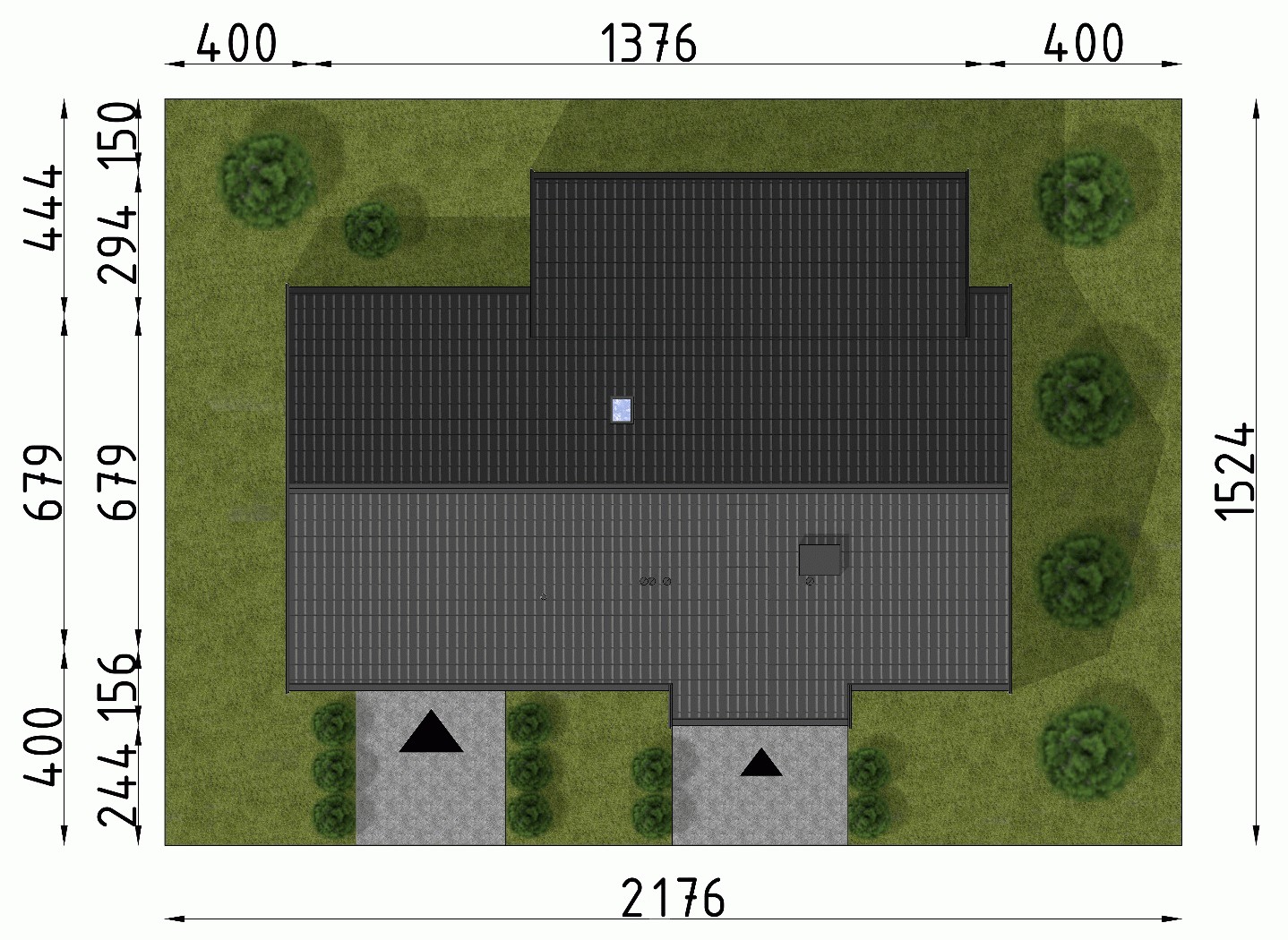

Minimalne wymiary działki15.24 x 20.76m
GarażJednostanowiskowy
Rodzaj dachuDwuspadowy
Kąt nach. dachu40°

Zawartość projektu

*-ważne informacje dodatkowe, zmiany z dnia 22.05.2023r.

W związku z kolejnymi zmianami w prawie dotyczącymi projektów gotowych od 01.06.2023r. Klienci zamawiający projekt zobowiązani są do przekazania danych inwestora. Dane te będą drukowane na stronach tytułowych oraz w tabelach rysunkowych w projekcie.

Plomby w projektach pozostają bez zmian. Nie rozplombowany projekt będzie można zwrócić na dotychczasowych zasadach.

Projekty domów jednorodzinnych oraz garaży sprzedajemy w 6 egzemplarzach - 3 egzemplarze architektoniczno-budowlane oraz 3 egzemplarze techniczne.

Projekt architektoniczno-budowlany stanowi część projektu budowlanego, który jest podstawą do wydania Decyzji o pozwoleniu na budowę. Projekt budowlany składa się z:
- projektu architektoniczno-budowlanego,
- projektu technicznego,
- projektu zagospodarowania działki.

Część architektoniczno-konstrukcyjną:

rzut fundamentów – dokładne rozmieszczenie fundamentów, wymiary ław fundamentowych i głębokość ich posadowienia.
rzuty wszystkich kondygnacji (np. parter, piwnica, piętro) – rozmieszczenie i wymiary wszystkich pomieszczeń, rozmieszczenie i wielkość otworów okiennych i drzwiowych, rozmieszczenie kominów, sugerowana aranżacja wnętrz.
rzut więźby dachowej – wymiary i rozmieszczenie elementów konstrukcji dachu.
rzut dachu – wymiary dachu, kąt nachylenia wszystkich połaci dachu, rozmieszczenie okien połaciowych, lukarn, kominów.
przekroje pionowe – rysunki budynku po pionowym przecięciu, pokazują wszystkie elementy konstrukcji budynku, czyli warstwy podłogi, stropów, dachu.
elewacje (frontowa, dwie elewacje boczne, ogrodowa) – dokładny wygląd domu z każdej strony.
zestawienie stolarki okiennej i drzwiowej – wymiary okien i drzwi wykorzystanych w projekcie

Część instalacyjną:

schemat instalacji wodno-kanalizacyjnej
schemat instalacji centralnego ogrzewania
schemat instalacji elektrycznej
schemat instalacji gazowej - jeśli jest przewidziana w projekcie.

Zmiany w projektach

Razem z projektem możemy dostarczyć bezpłatnie podpisaną przez autora projektu zgodę na określone zmiany. W myśl ustawy o ochronie praw autorskich jest ona wymagana do wprowadzenia przez architekta adaptującego zmian adaptacyjnych w projekcie. Po otrzymaniu projektu należy udać się do lokalnego architekta, który naniesie dom na działkę i przygotuje projekt zagospodarowania działki oraz dokona zmian w projekcie. Z nim można indywidualnie ustalić koszt i termin adaptacji. Zależy on od zakresu i stopnia złożoności prac projektowych.
