Projekt domu D288 - WT2021

Name: D288 - WT2021
Brand: artinex PROJEKT
SKU: d288
Price: 3899.00 PLN
Availability: InStock

Autor projektu:artinex PROJEKT

Lustrzane odbicie

Dodaj do schowka

Gratis do projektów: zestaw umów, zgoda na zmiany w projekcie. Darmowa dostawa za 0 zł.

3 899 zł

Zadaj pytanie

Typ projektuWolnostojący
StylTradycyjny
Powierzchnia użytkowa57.15 m²
KondygnacjeParterowy, z poddaszem
GarażJednostanowiskowy
DachDwuspadowy
Kąt nach. dachu40°
Odbicie lustrzaneTak
Czas realizacji7 dni

Zobacz więcej >

Zadzwoń do konsultanta

502 503 202

Godziny pracy: Pon. - Pt.8:00 - 16:00

Opis

Zgodność z WT 2021 i Eurokodami

Ze względu na dostosowywanie projektu do standardu WT 2021, czas realizacji może się różnić od standardowego.

Skontaktuj się z nami aby poznać szczegóły dotyczące wybranego projektu.

502 503 202

sklep@wbudowie.pl

Zapytaj o termin realizacji

Opis projektu

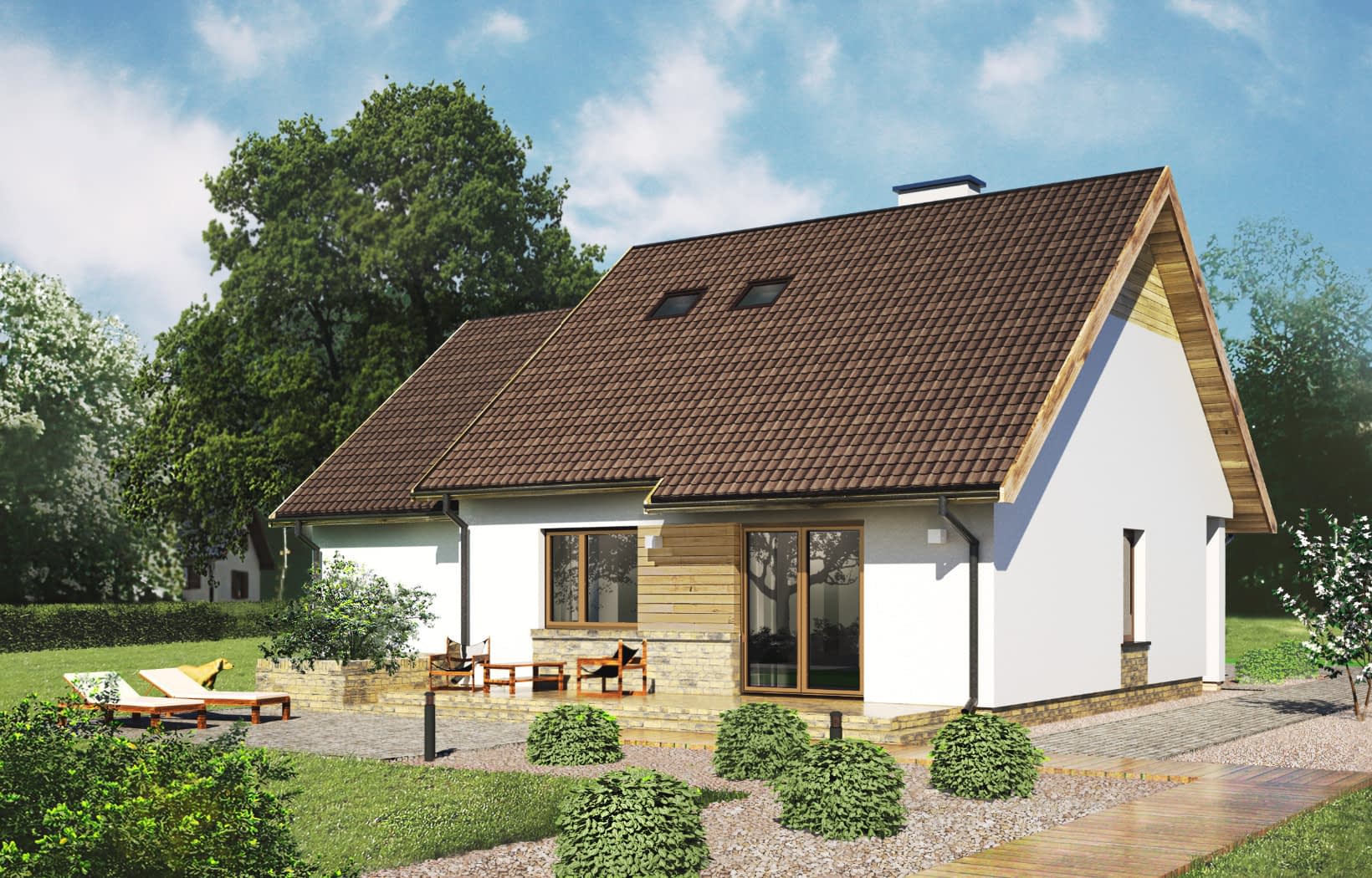

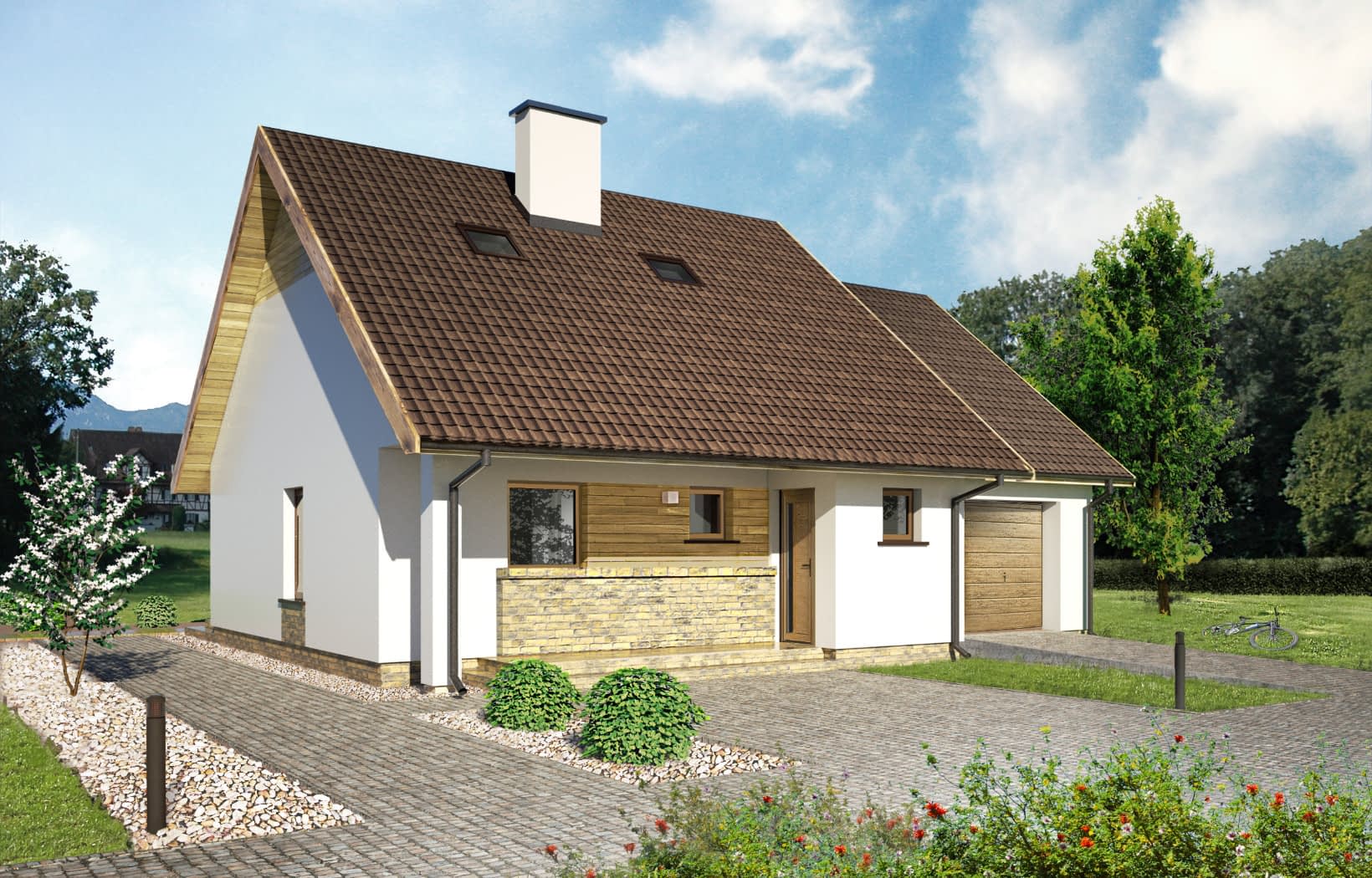

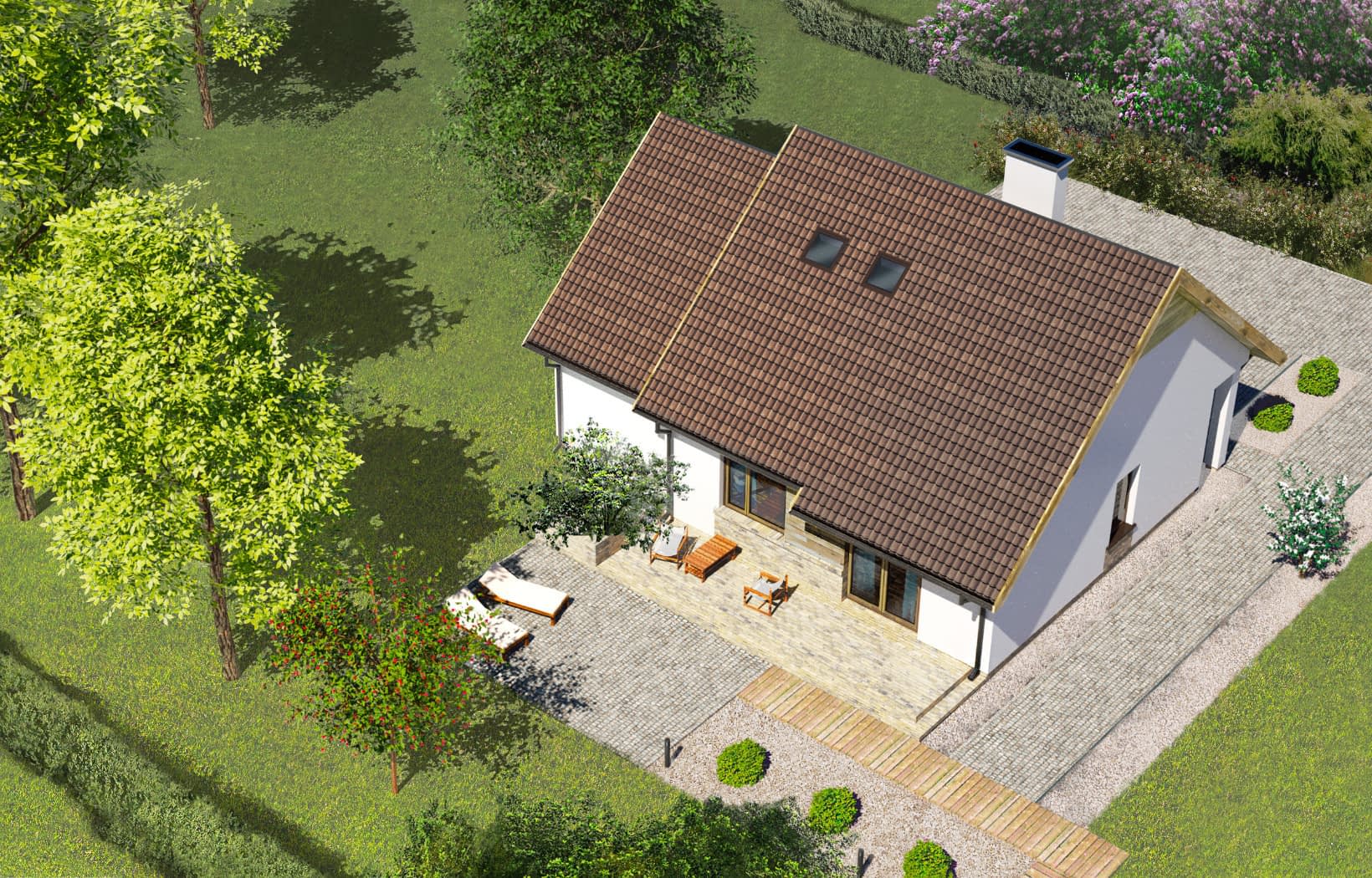

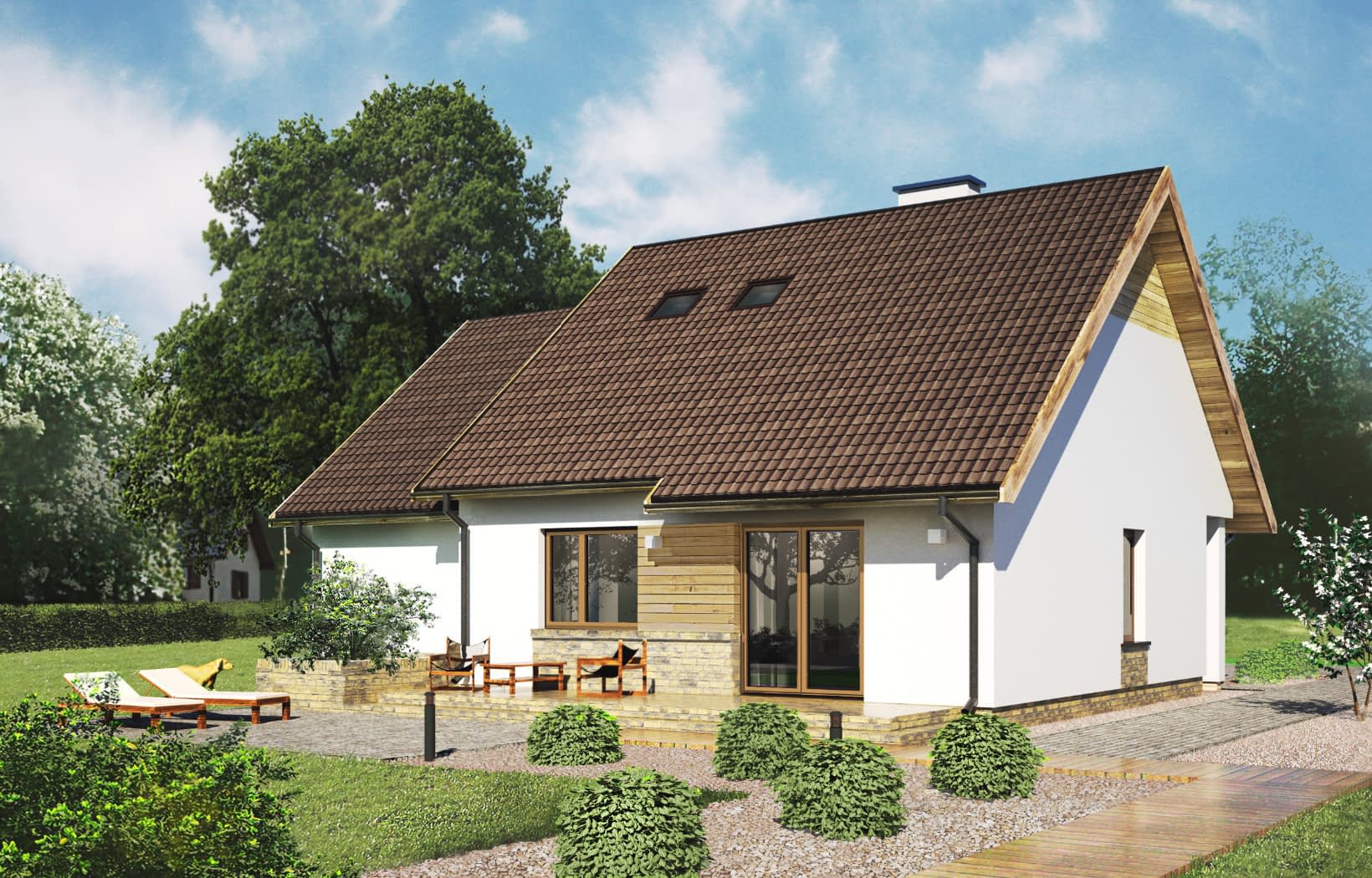

Nieduży dom parterowy z poddaszem do adaptacji w formie antresoli. Swietnie sprawdzi się jako propozycja domu dla dwojga lub też jako dom letniskowy.

Konstrukcja

Dach: blachodachówka
Elewacje: tynk mineralny na siatce, na fragmentach deski i płyty kamienne
Strop: drewniany
Ściany wewnętrzne: bloczki 12 i 24 cm
Ściany zewnętrzne: bloczki 24cm + ocieplenie 20 cm
PROJEKT SPEŁNIA WT2021
EP=70 WT2021
Ogrzewanie gazowe

Rzuty

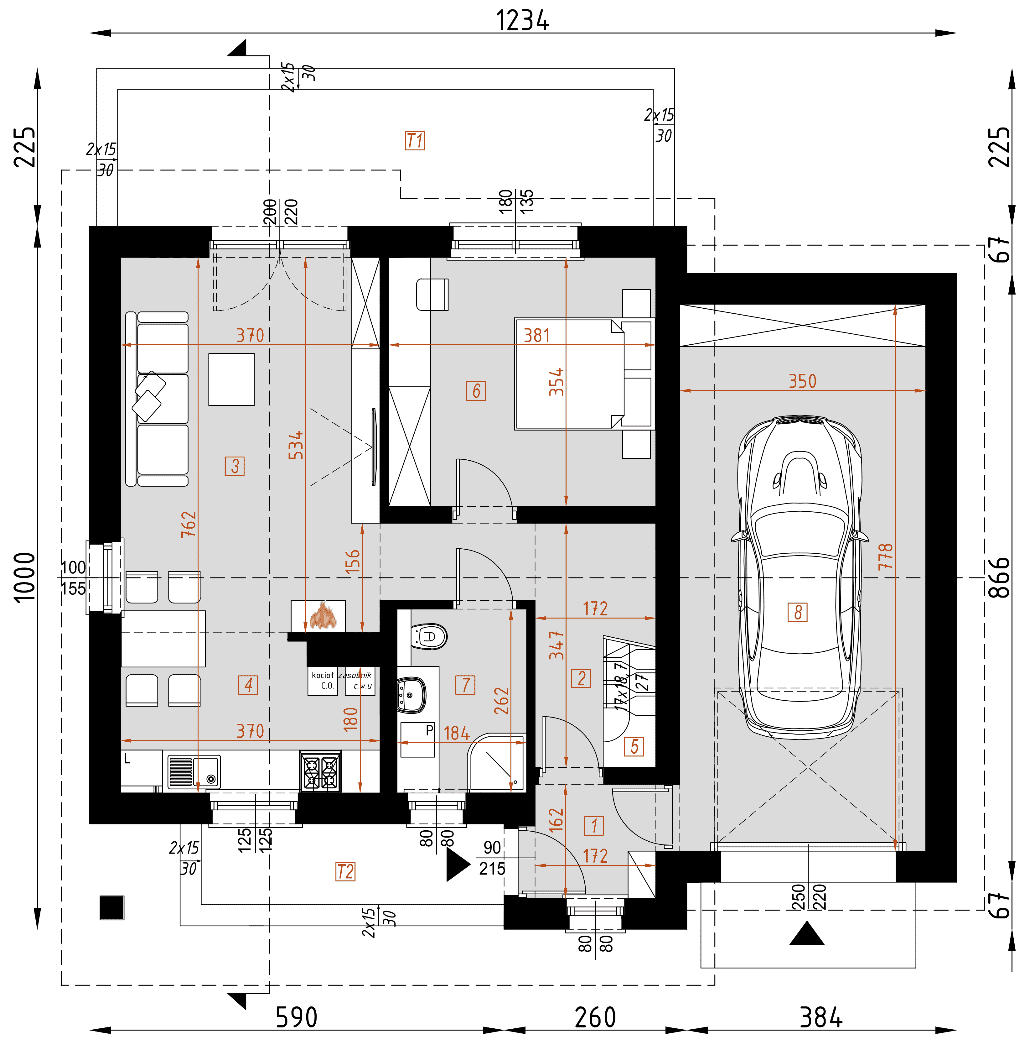

Parter

przedsionek2.79
hall6.32
salon/jadalnia19.73
kuchnia7.89
schody2.11
sypialnia13.48
łazienka4.83
garaż27.23
taras 118.50
taras 26.69

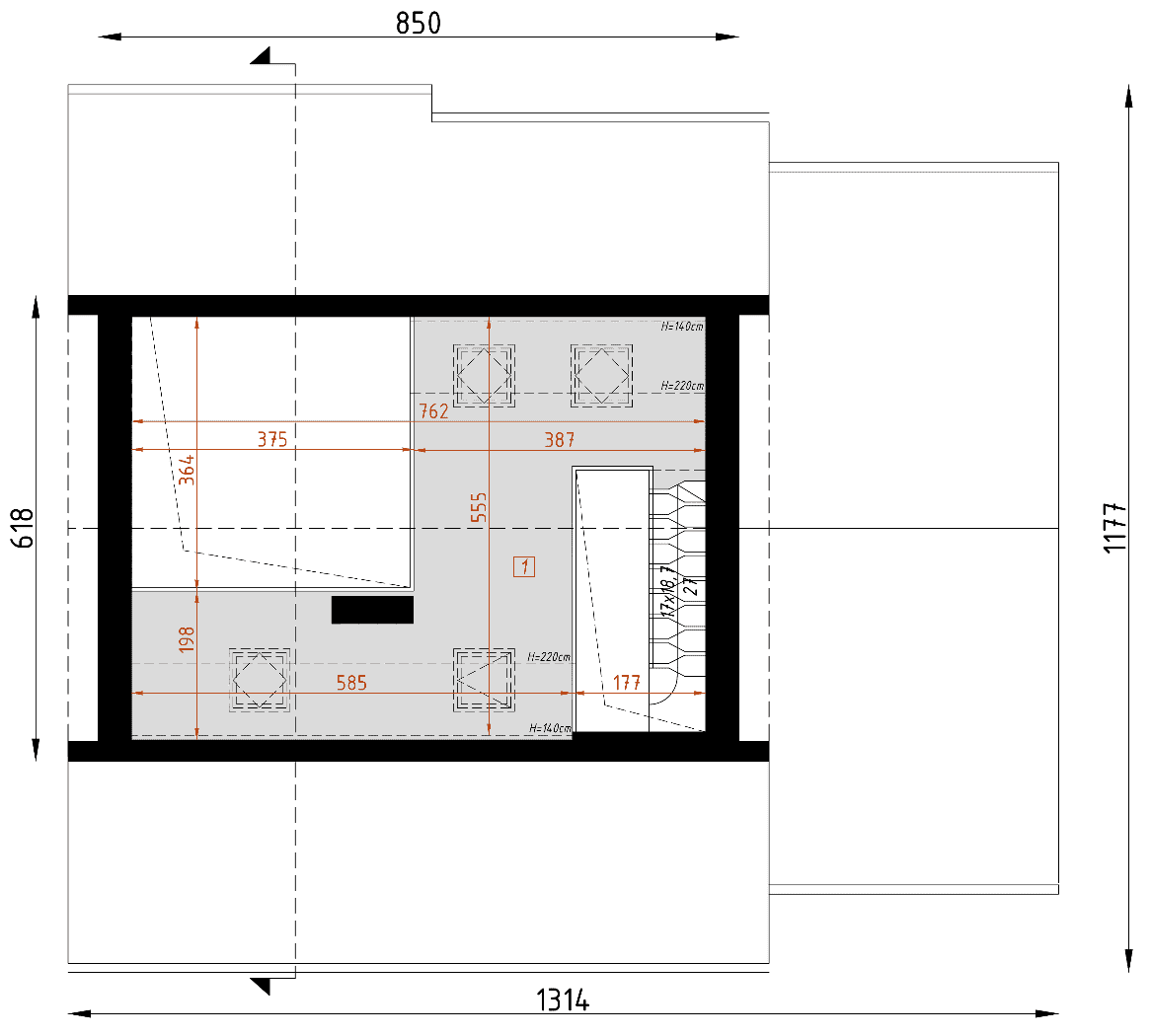

Poddasze

poddasze do adaptacji antresola17.66m²(22.96m²)

Dane techniczne

Powierzchnia użytkowa57.15 m²
Powierzchnia zabudowy109.4 m²
Liczba łazienek1
Liczba pokoi1
Kubatura595 m³
Wysokość domu7.72 m

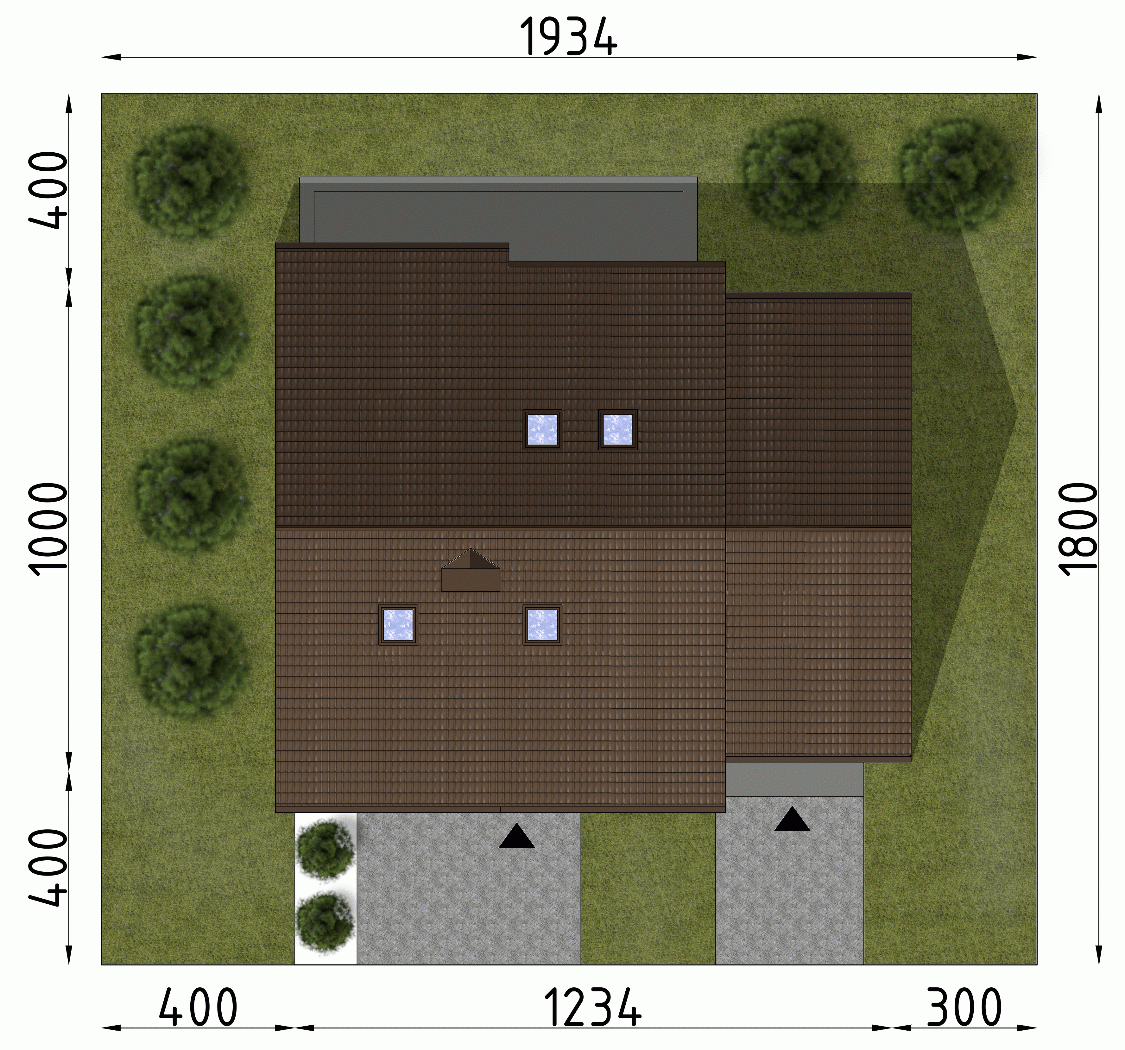

Minimalne wymiary działki18 x 19.34m
GarażJednostanowiskowy
Rodzaj dachuDwuspadowy
Kąt nach. dachu40°

Zawartość projektu

*-ważne informacje dodatkowe, zmiany z dnia 22.05.2023r.

Projekty szkieletów, które nadal są koncepcjami, nie będą miały rysunków układów ścian i zestawienia drewna ścian (zestawienie więźby zostaje bez zmian).

W związku z kolejnymi zmianami w prawie dotyczącymi projektów gotowych od 01.06.2023r. Klienci zamawiający projekt zobowiązani są do przekazania danych inwestora. Dane te będą drukowane na stronach tytułowych oraz w tabelach rysunkowych w projekcie.

Plomby w projektach pozostają bez zmian. Nie rozplombowany projekt będzie można zwrócić na dotychczasowych zasadach.

Projekty domów jednorodzinnych oraz garaży sprzedajemy w 6 egzemplarzach - 3 egzemplarze architektoniczno-budowlane oraz 3 egzemplarze techniczne.

Projekt architektoniczno-budowlany stanowi część projektu budowlanego, który jest podstawą do wydania Decyzji o pozwoleniu na budowę. Projekt budowlany składa się z:
- projektu architektoniczno-budowlanego,
- projektu technicznego,
- projektu zagospodarowania działki.

Część architektoniczno-konstrukcyjną:

rzut fundamentów – dokładne rozmieszczenie fundamentów, wymiary ław fundamentowych i głębokość ich posadowienia.
rzuty wszystkich kondygnacji (np. parter, piwnica, piętro) – rozmieszczenie i wymiary wszystkich pomieszczeń, rozmieszczenie i wielkość otworów okiennych i drzwiowych, rozmieszczenie kominów, sugerowana aranżacja wnętrz.
rzut więźby dachowej – wymiary i rozmieszczenie elementów konstrukcji dachu.
rzut dachu – wymiary dachu, kąt nachylenia wszystkich połaci dachu, rozmieszczenie okien połaciowych, lukarn, kominów.
przekroje pionowe – rysunki budynku po pionowym przecięciu, pokazują wszystkie elementy konstrukcji budynku, czyli warstwy podłogi, stropów, dachu.

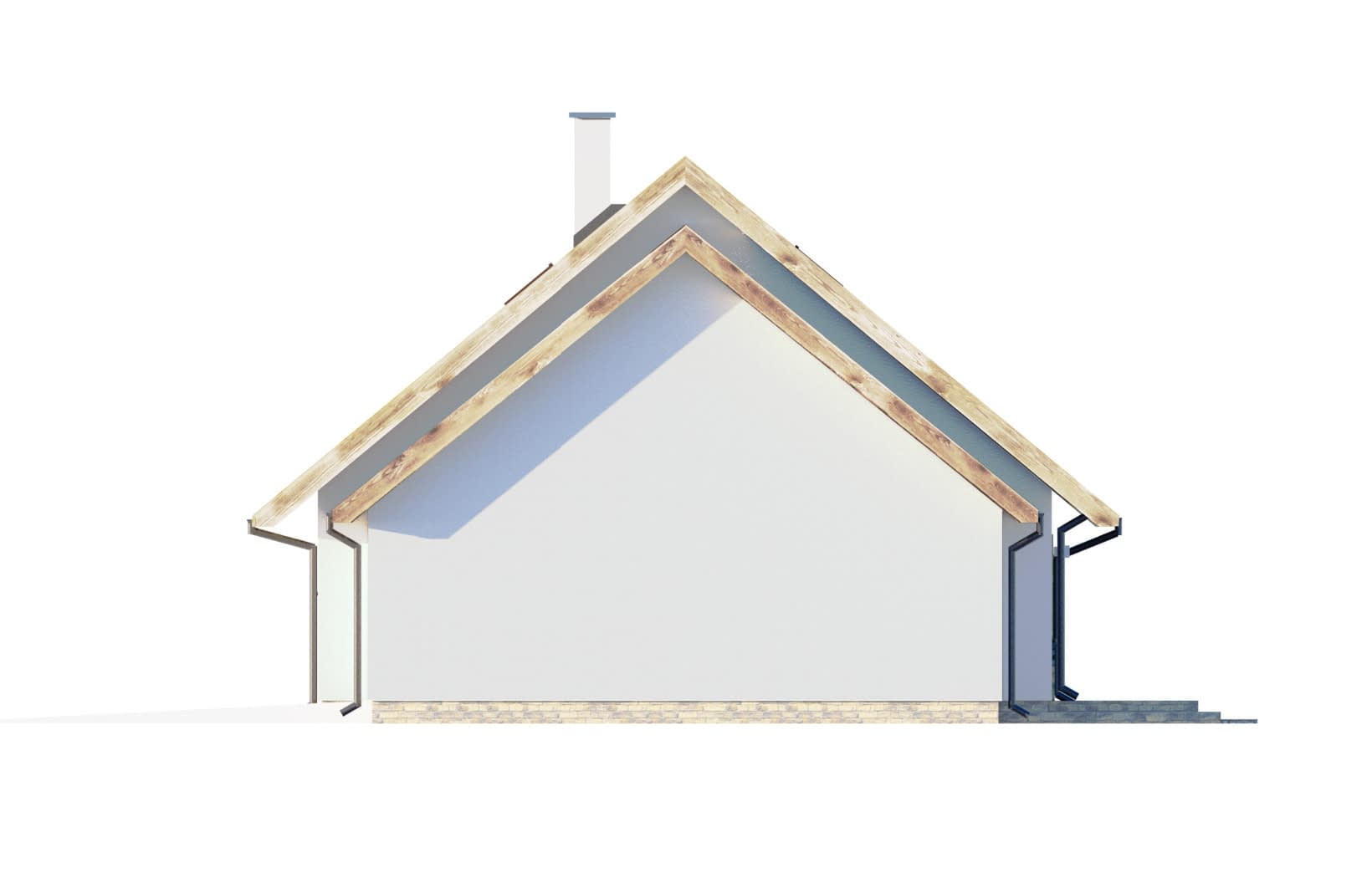

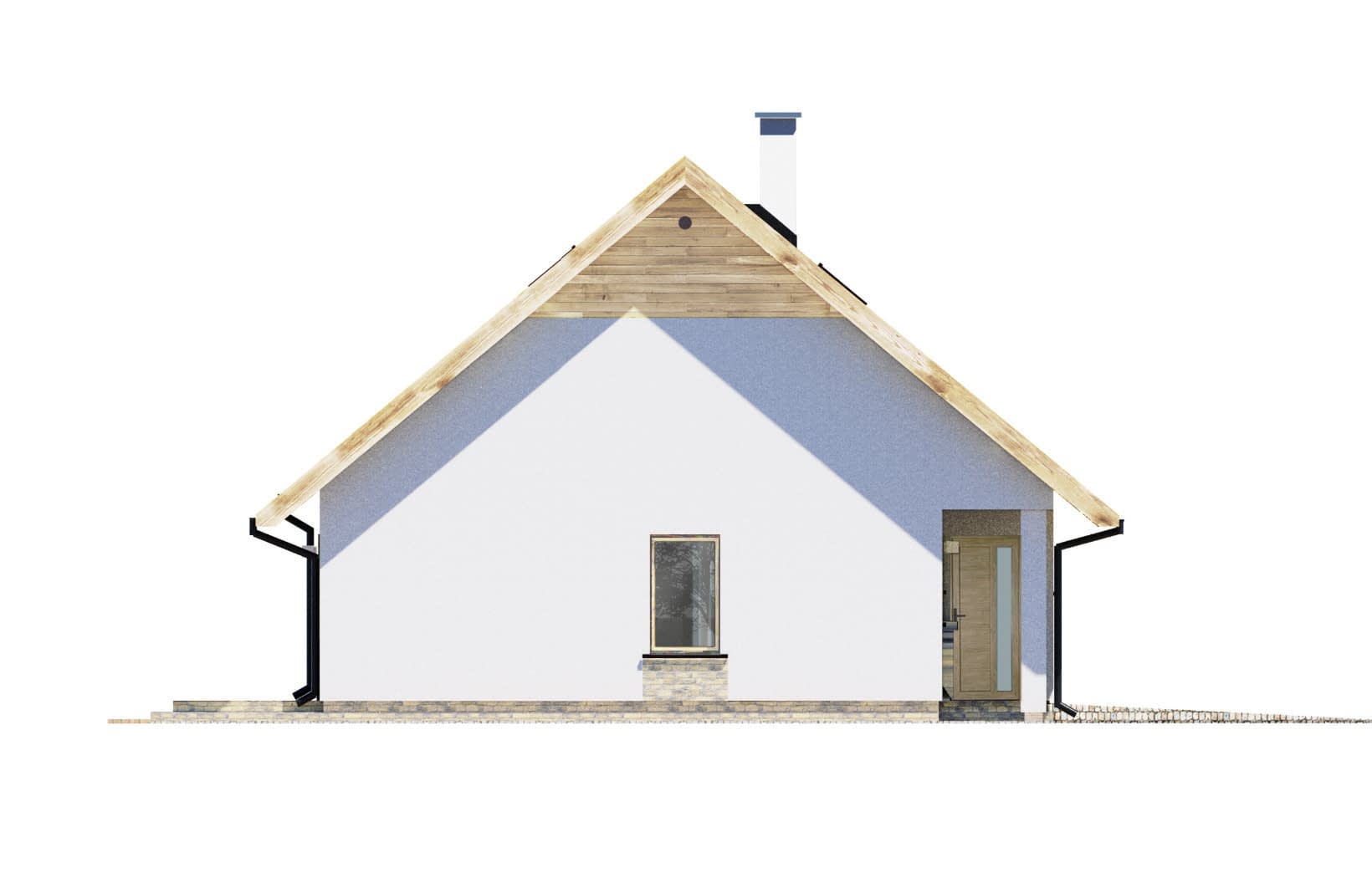

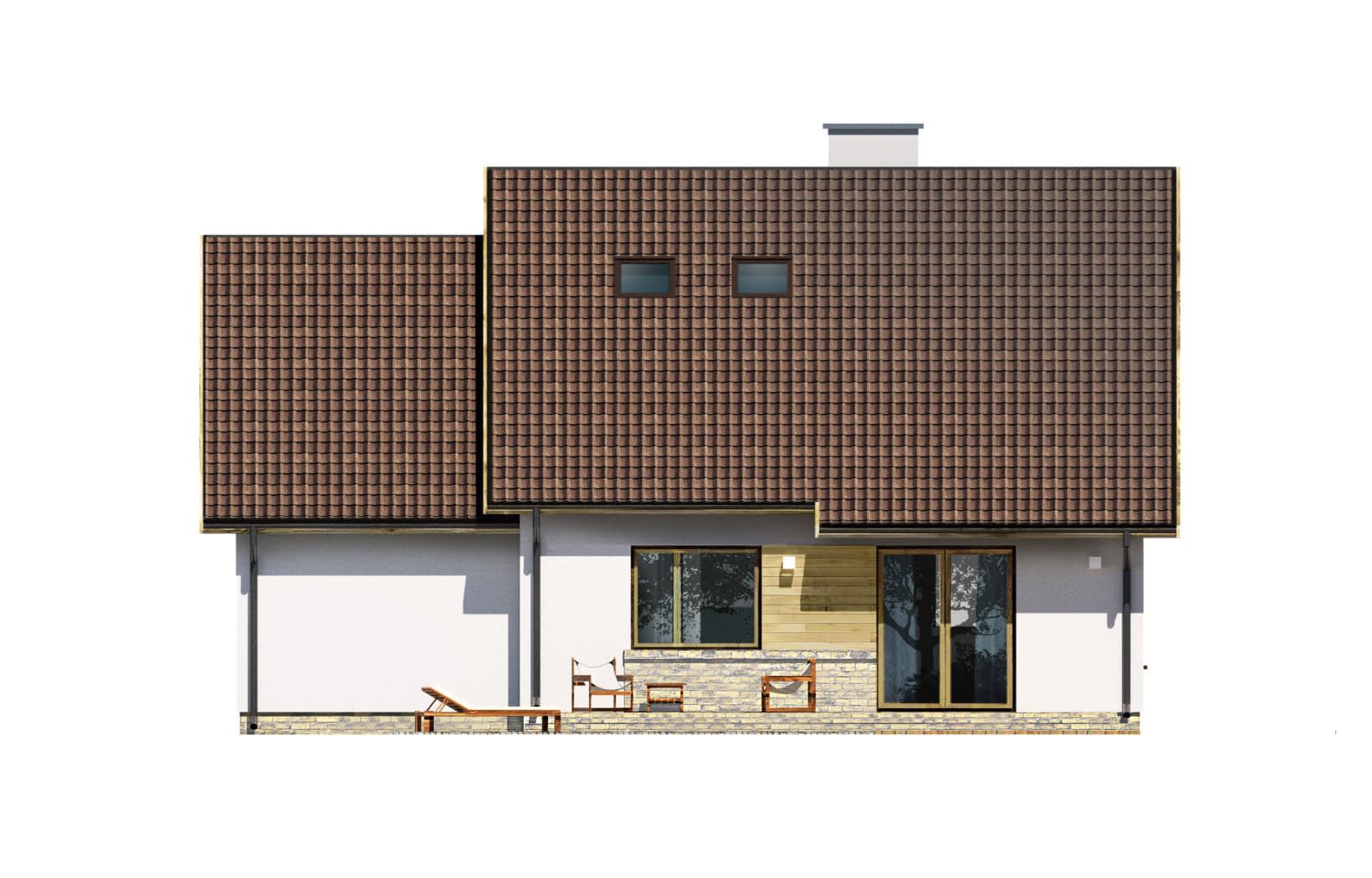

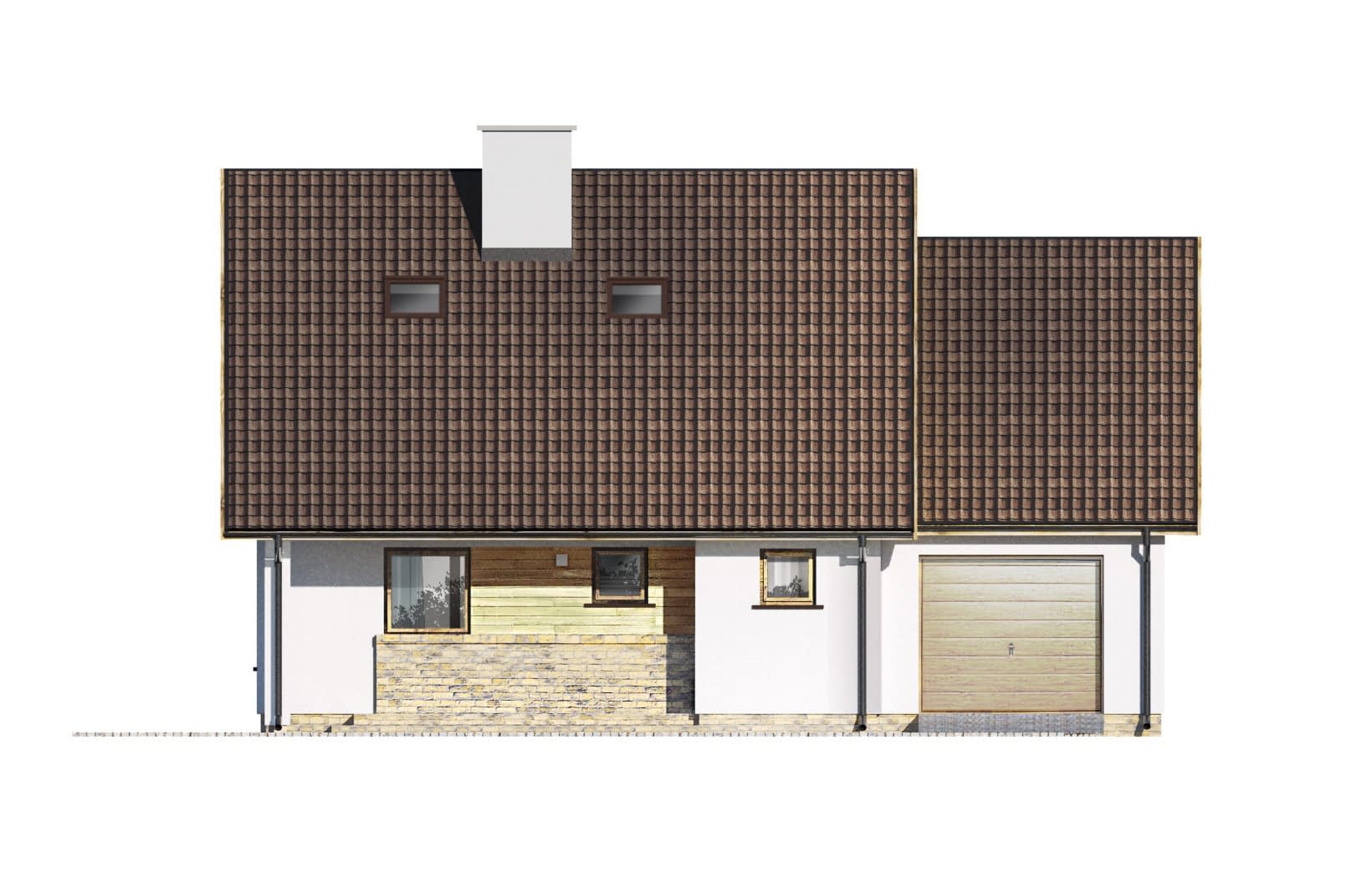

elewacje (frontowa, dwie elewacje boczne, ogrodowa) – dokładny wygląd domu z każdej strony.
zestawienie stolarki okiennej i drzwiowej – wymiary okien i drzwi wykorzystanych w projekcie

Część instalacyjną:

schemat instalacji wodno-kanalizacyjnej
schemat instalacji centralnego ogrzewania
schemat instalacji elektrycznej
schemat instalacji gazowej - jeśli jest przewidziana w projekcie.

Zmiany w projektach

Razem z projektem możemy dostarczyć bezpłatnie podpisaną przez autora projektu zgodę na określone zmiany. W myśl ustawy o ochronie praw autorskich jest ona wymagana do wprowadzenia przez architekta adaptującego zmian adaptacyjnych w projekcie. Po otrzymaniu projektu należy udać się do lokalnego architekta, który naniesie dom na działkę i przygotuje projekt zagospodarowania działki oraz dokona zmian w projekcie. Z nim można indywidualnie ustalić koszt i termin adaptacji. Zależy on od zakresu i stopnia złożoności prac projektowych.
